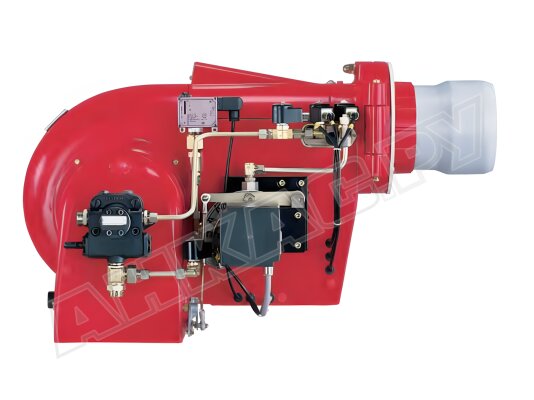

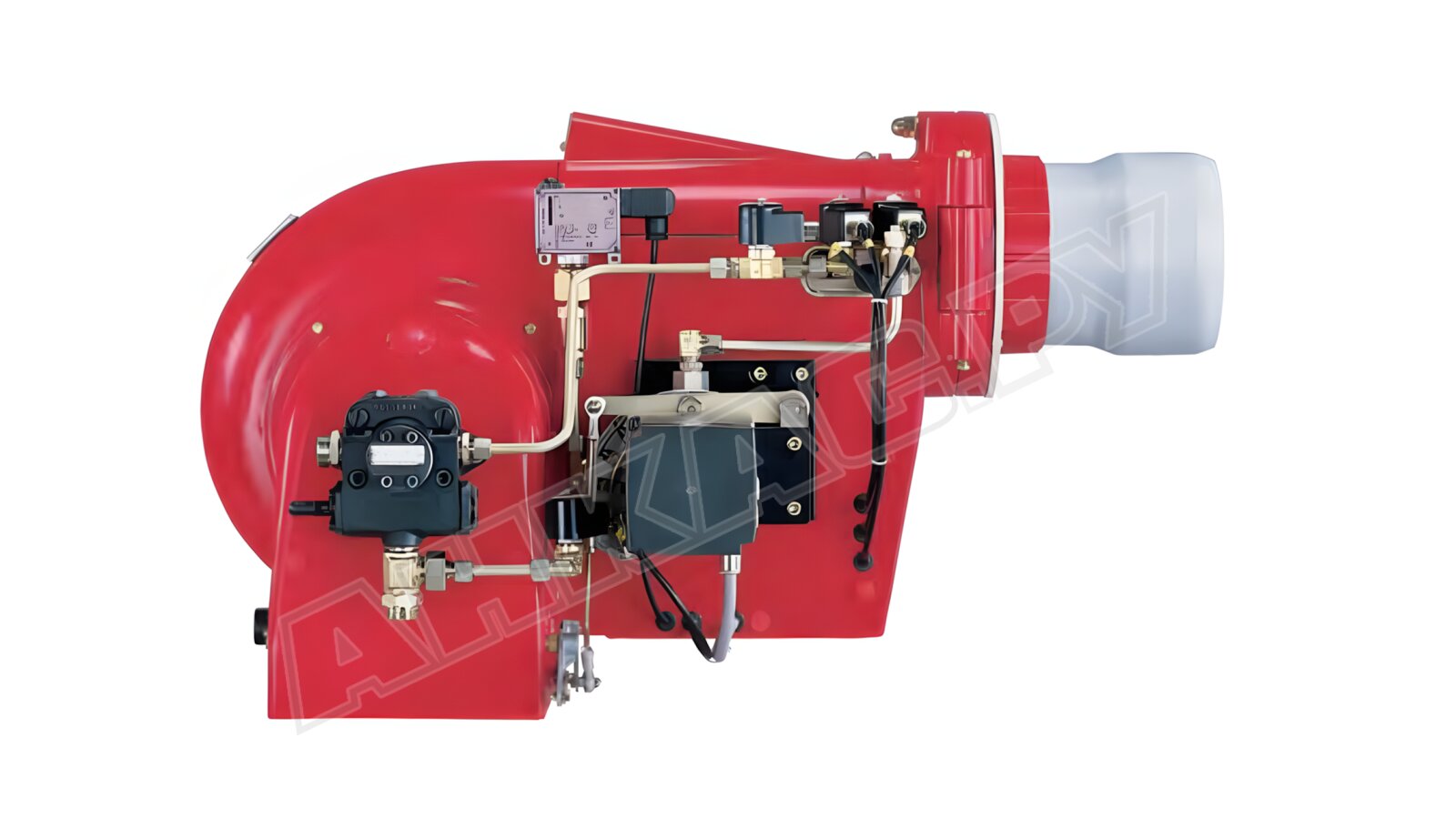

Дизельная горелка Weishaupt RL 11, исп. ZMD в морском исполнении

Дизельная горелка Weishaupt RL 11, исп. ZMD в морском исполнении, арт: 68117410 собрана в едином корпусе эргономичного, компактного дизайна с удобным доступом к обслуживаемым элементам и настройкам. Работает на легком жидком топливе в широком диапазоне регулирования мощности. Подходит для всех типов теплогенераторов и технологических установок. Соответствует европейскому стандарту EN 267.

Регулирование

Горелка Weishaupt RL исполнения ZMD в заводской сборке подходит для работы в 2-ступенчатом режиме регулирования мощности с плавным переключением между малой и большой нагрузками, что исключает резкие перепады в расходе топлива. При установке электронного регулятора доступен модуляционный режим. В режиме электронной модуляции мощность непрерывно изменяется в рамках рабочего диапазона исходя из тепловых запросов.

Предохранительный затвор

Горелка оснащена дополнительным устройством безопасности – предохранительным электромагнитным затвором в отверстии форсунки, блокирующим поток топлива. Запорное устройство срабатывает в процессе предпродувки и штатного выключения.

Топливо

Жидкотопливная горелка Weishaupt RL служит для сжигания дизельного топлива EL вязкостью не более 6 мм2 /с при t +20 °С.

Параметры и особенности:

• морское исполнение;
• регулирование мощности в диапазоне от 1430 до 5240 кВт;
• полная автоматизация функций с помощью менеджера горения W-FM100;
• работа от 3-фазной сети переменного тока 400 В, 50 Гц;
• моноблочная конструкция со встроенным вентилятором и насосом;
• расход топлива: 120-440 кг/ч;
• нагнетание воздуха под давлением, устойчивое горение во всех топках;
• комплектация головкой сгорания;
• повышенный уровень надежности и безопасности;
• э/м клапаны в прямой и обратной линиях;
• защита электрических компонентов от пыли и брызг класса IP 54;
• управление расходом воздуха и топлива с помощью сервопривода;
• автоматическое закрытие заслонки воздуха во время паузы в работе горелки;
• повышенное давление в смесительном узле для улучшения смешиваемости топлива и воздуха;
• звукоизоляция воздухозаборника для минимизации рабочих шумов;
• коммуникация через информационную шину;
• поворотный фланец для открытия корпуса в любую сторону, быстрый доступ к огневой трубе, форсункам и запальным электродам.

Цифровые технологии

Дизельные горелки Weishaupt RL оснащены менеджером горения W-FM для эффективного управления всеми процессами и безопасного функционирования. Цифровое управление обеспечивает точную последовательность этапов горения, способствует оптимальному расходованию ресурсов. Все важные функции, включая контроль интенсивности горения пламени, давления воздуха и топлива, управления розжигом и отключением выполняются с цифровой точностью. Встроенный разъем позволяет подключать горелку к системе управления вышестоящего уровня через информационную шину.

Достоинства:

• электронная модуляция (при установке регулятора);
• точное цифровое управление и контроль;
• широкий диапазон регулирования;
• стабильное пламя во всех типах топок;
• предохранительный автоматический затвор в отверстии форсунки;
• гибкие возможности коммуникации;
• быстрый доступ к обслуживаемым узлам;
• предотвращение потерь тепла при остановке горелки.

Место размещения

Дизельные горелки Weishaupt устанавливаются в закрытых помещениях с температурой воздуха -15...+40 °C и относительной влажностью до 80%. Воздух для сжигания должен быть очищен от пыли, паров, агрессивных веществ.

Применение

Горелка служит для оснащения различного морского оборудования: водогрейных, паровых котлов, теплогнераторов, вспомогательных технологических установок.
