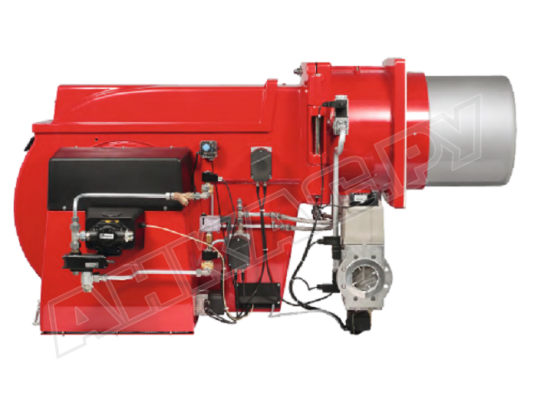

Газодизельная горелка Weishaupt RGL 10/1-D, DN 80, ZMD

Комбинированная горелка Weishaupt RGL 10/1-D, DN 80, исп. ZMD, арт: 69605781 – универсальное оборудование, совмещающее две системы сжигания в одном устройстве. Отвечает строгим европейским стандартам качества, безопасности и экологичности. Сжигает газ/ жидкое топливо с высокой теплоотдачей, низкими выбросами загрязняющих веществ. Работает полностью в автоматическом режиме. Продуманная конструкция позволяет легко получить доступ к основным узлам для выполнения сервисных работ и настройки параметров.

Рабочая среда

Газодизельная горелка разработана для сжигания легкого жидкого топлива EL (дизельное топливо вязкостью не более 6 мм2/с при t +20 °С), природного газа типа E и LL, сжиженного газа F.

Регулирование мощности

Мощность двухтопливной горелки Weishaupt RGL регулируется:

• в плавно-двухступенчатом режиме (низкая/ высокая нагрузка). Система автоматически переключает горелку на необходимую ступень с учетом потребности в тепле. Переход осуществляется плавно;
• при дополнительном оснащении электронным регулятором – в режиме электронной модуляции.

Подробнее о горелке

Конструкция горелки представляет собой единый блок, в котором скомпонованы рабочие узлы. Двигатель фирменной разработки компании Weishaupt служит для привода вентилятора и топливного насоса, установлен под прямым углом относительно потока воздуха.

Горелка оснащена двойным электромагнитным клапаном класса А для открытия/ ограничения подачи газа. Устройство проверки клапанов на утечки обязательно для систем сжигания мощностью свыше 1200 кВт.

Управляет работой горелки автомат горения, к которому подключен ультрафиолетовый датчик пламени. Корпус открывается в обе стороны, предоставляя доступ к обслуживаемым деталям. Концевой выключатель блокирует запуск горелки при открытой крышке корпуса.

Жидкотопливная часть горелки представлена насосом для двухтрубной системы подключения, э/м запорными клапанами, форсуночным блоком, форсунками, топливными шлангами.

В базовую комплектацию входит головка сгорания, фланец, уплотнение, крепежные детали.

Особенности и характеристики:

• комбинированный тип системы сжигания;
• регулирование мощности в диапазоне: 500-4100 кВт;
• потребление топлива: газ 750-4100 нм³/ч, жидкое топливо 85-345 кг/ч;
• рабочее напряжение: 400 В;
• связанное (медленное) регулирование топливо/воздух с регулировочными шайбами;
• время выбега сервопривода – 20 или 42 сек (максимальное значение);
• уровень пыле-, влагозащиты электрических компонентов класса IP 54;
• плавный запуск на пониженной пусковой мощности;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• электромагнитная муфта;
• подвижная пламенная труба для подстройки под особенности топки;
• закрытие заслонки воздуха во время паузы, исключение теплопотерь;
• звукоизоляция канала подачи воздуха для уменьшения уровня шума;
• коммуникация через шину CAN.

Применение

Двухтопливные горелки Weishaupt RGL разработаны для промышленных систем сжигания. За счет возможности преодолевать высокое сопротивление топки максимально подходят для оснащения современных мощных котлов. Встраиваются в водогрейное, отопительное оборудование, паро-, теплогенераторы, котлы.

Основные достоинства:

• 2-топливный режим работы (газ/ легкие виды жидкого топлива);
• плавно-двухступенчатое регулирование или электронная модуляция;
• связанное регулирование топливо/воздух;
• точное управление благодаря микропроцессору;
• адаптация под конструкцию топки;
• устойчивое пламя в любых камерах сгорания;
• корпус с 2-сторонним открытием;
• удобный доступ к настройкам и обслуживаемым деталям;
• защита от оттока тепла при остановке горелки.

Условия эксплуатации

Комбинированные горелки для котлов отопления Weishaupt RGL размещаются в закрытых помещениях с температурным режимом -15...+40 °С и влажностью до 80%. Недопустима установка на открытом воздухе.
