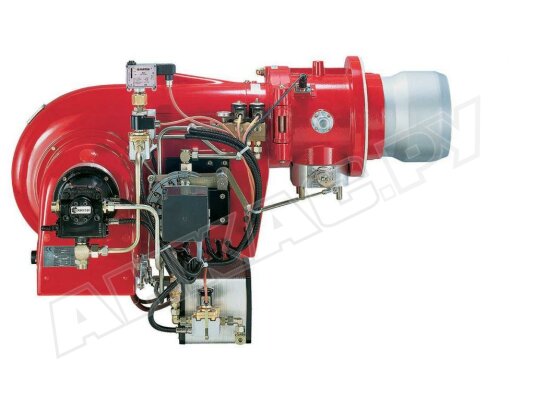

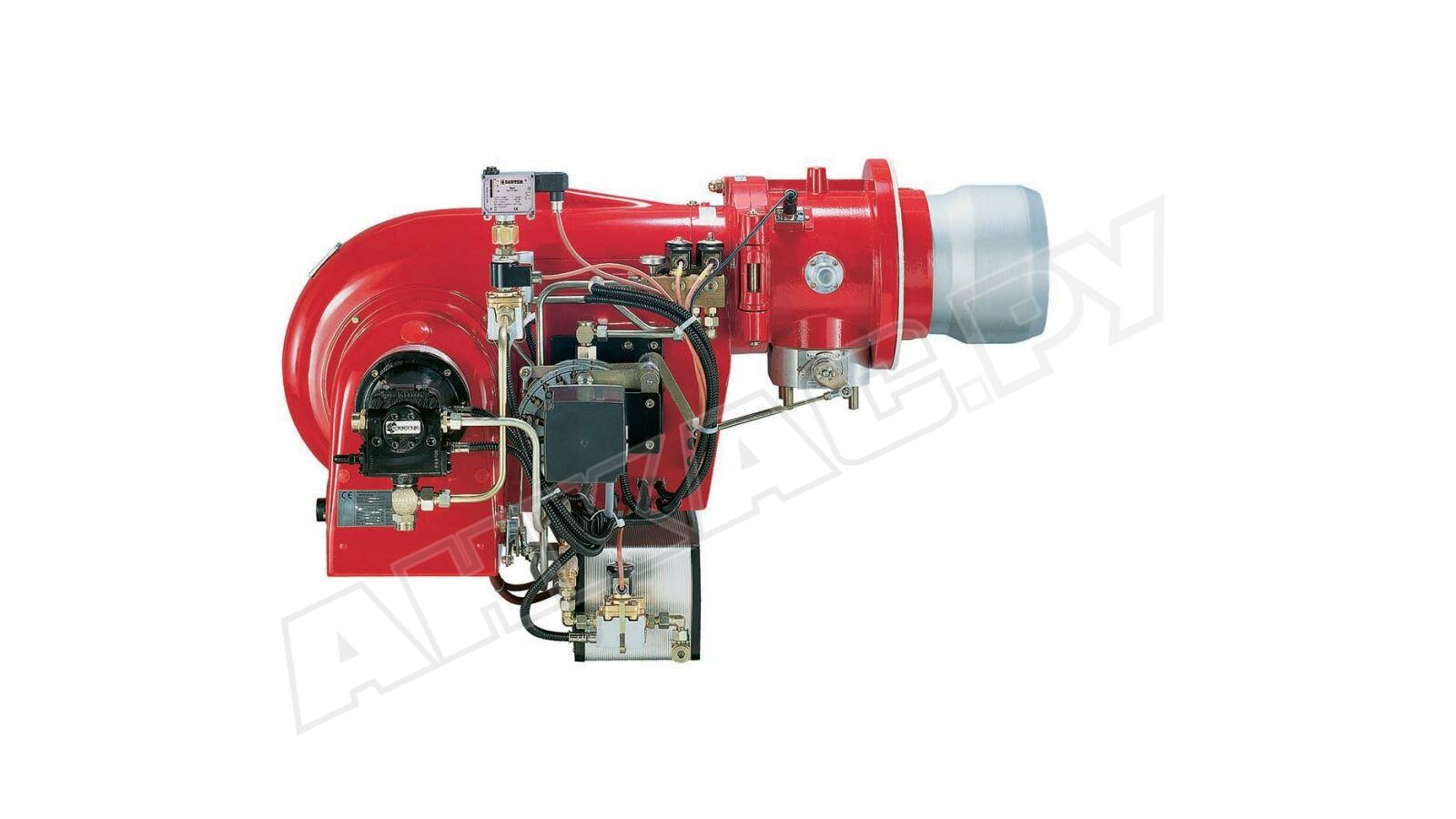

Газомазутная горелка Weishaupt RGMS 10/1-D, DN 40, ZMD

Комбинированная горелка Weishaupt RGMS 10/1-D, DN 40, исп. ZMD, арт: 69802783 позволяет создать систему теплоснабжения с основным и альтернативным видом топлива. Работает на газе и жидком топливе. Функционирует под управлением цифрового менеджера горения, что обеспечивает точное регулирование, высокое качество сгорания, экономичное потребление ресурсов и безопасную эксплуатацию. Собрана в моноблочном корпусе.

Подогреватель с регулятором температуры

На двухтопливных горелках Weishaupt RGMS форсуночный блок снабжен электрическим подогревателем с температурным регулятором для выбора оптимального режима с учетом характеристик топлива и эксплуатационных условий. Температура разблокировки форсунки: 65 °С или 130 °С. Базовая настройка – 65 °С. На форсунку поступает топливо необходимой температуры и вязкости, что упрощает распыление.

Топливо, используемое для горения:

• природный газ Е, LL;
• сжиженный газ B/P;
• дизтопливо EL;
• сырая нефть;
• мазут М, S вязкостью до 50 мм2/с при t 100°С.

Горелка испытана на перечисленных видах топлива. Соответствует евростандартам EN267, EN 676 и другим европейским нормативам, сертифицирована по ГОСТ РФ.

Регулирование

Мощность горелки регулируется в плавно-двухступенчатом режиме (базовая сборка) Параметры малой и большой нагрузки устанавливаются в рабочем диапазоне. Горелка автоматически переключается на необходимую ступень мощности исходя из запроса в теплоте. Переключение осуществляется плавно, без перепадов в расходе топлива. Для работы в модуляционном режиме необходимо установить электронный регулятор.

Характеристики и особенности:

• выбор вида топлива: газ/ жидкое топливо, ручное или автоматическое переключение;
• регулирование мощности в диапазоне: 500-3690 кВт;
• работа от электрической сети 230 В;
• параметры соединения: DN 40;
• управление с помощью микропроцессора;
• комплектация головкой сгорания;
• принудительная подача воздуха в топку с помощью вентилятора;
• совместимость с топками с низким и высоким противодавлением;
• пониженная мощность запуска при работе на газе;
• поддержание температуры топлива на форсуночном узле;
• двойная промывка форсунки при работе на жидком топливе S;
• контроль горения пламени с помощью УФ-датчика;
• выбор режима запуска (холодный/ с быстрой промывкой);
• предохранительно-запорное устройство в отверстии форсунки для исключения утечек;
• моноблочная конструкция с откидным кожухом;
• концевой выключатель, исключающий запуск горелки в открытом состоянии;
• комплектация двойным э/м клапаном класса А для автоматизации потока;
• контроль герметичности газовых клапанов;
• хороший обзор и легкий доступ к устройствам регулирования топлива и воздуха;
• открытие корпуса влево или вправо, удобство доступа к пламенной голове, подпорной шайбе и электродам;
• автоматическое перекрытие воздушного канала при остановке горелки;
• звукоизоляция канала забора воздуха для снижения уровня рабочих шумов.

Электромагнитный затвор на форсунке

Форсуночный блок снабжен электромагнитным затвором, обеспечивающим функцию предохранительного устройства. Клапан блокирует прямую и обратную линии, не допускает утечки. Срабатывание происходит в процессе предварительной продувки и штатном отключении.

Достоинства:

• комбинированная система сжигания (газ/ жидкое топливо);
• высокая эффективность и надежность;
• гибкость регулирования, широкий диапазон;
• плавно-двухступенчатый или модуляционный режим;
• подогреватель топлива на форсуночном блоке с выбором температуры;
• микропроцессорное управление, автоматизация функций;
• затвор форсуночного блока, защита от утечек;
• промывка форсунки в процессе запуска;
• открытие корпуса в обе стороны, удобный доступ к рабочим узлам;
• защита от запуска горелки в открытом состоянии;
• автоматическое закрытие заслонки воздуха во время паузы в работе.

Применение

Комбинированная горелка входит в состав промышленного водогрейного оборудования, отопительных, паровых котлов, сушильных камер, теплогенераторов, различных технологических установок.

Условия эксплуатации

Конструкция и уровень безопасности комбинированных горелок Weishaupt RGMS позволяют размещать их только в закрытых помещениях. Горелки рассчитаны на эксплуатационные температуры: -15...+40 °С.
