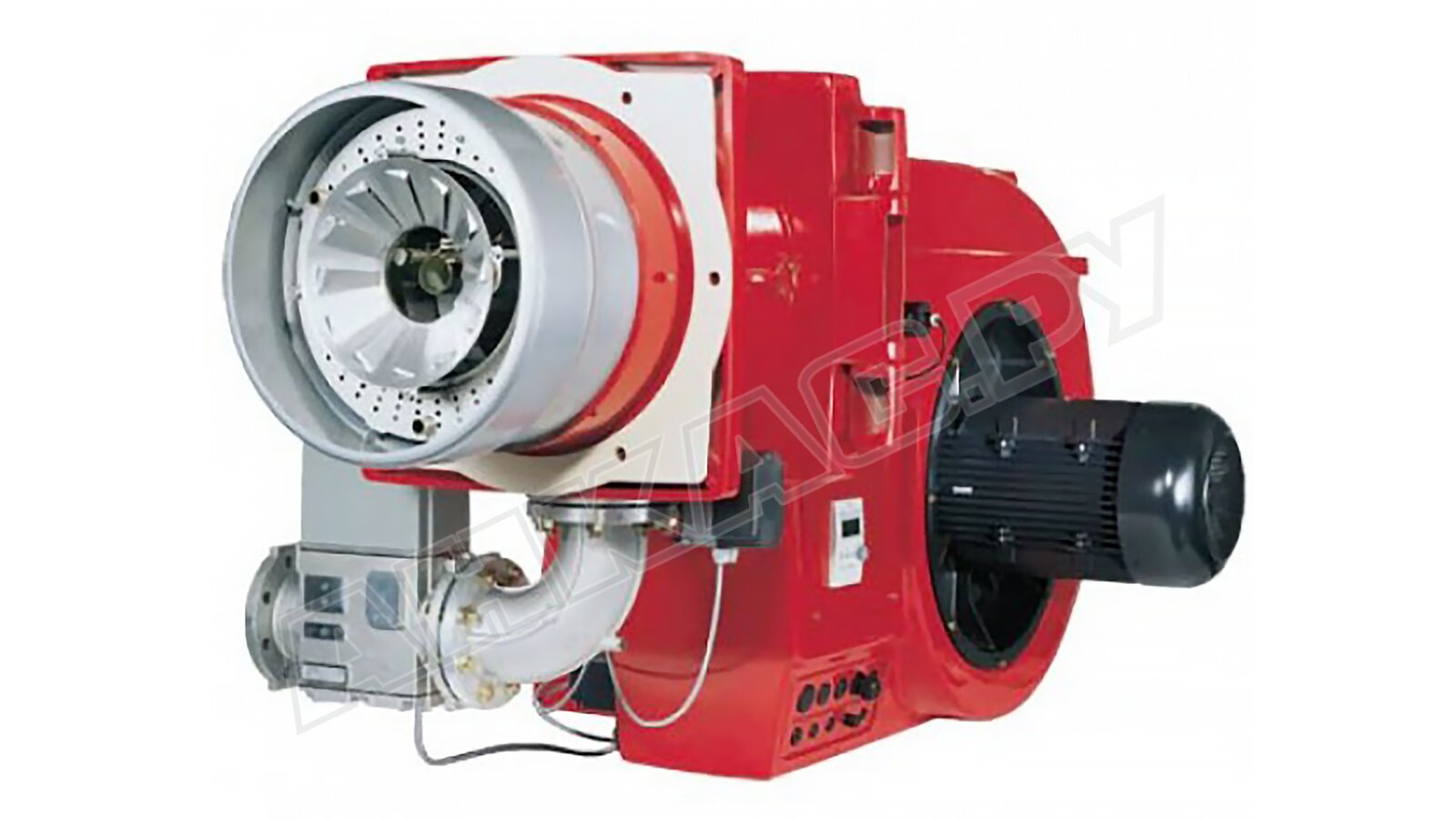

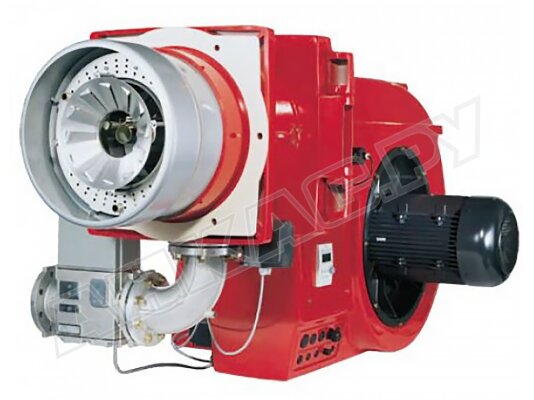

Газодизельная горелка Weishaupt RGL 50/1-B, DN 125, ZM-1LN
- Вид топлива: газ/дизельное топливо
- Мощность горелки: от 500 до 3400 кВт
- Исполнение горелки: прогрессивная-механическая
- Тип пламенной трубы: стандартная
- Длина пламенной трубы: 332 мм
- Диаметр пламенной трубы: 319 мм
- 235 кг
- 152.7x106x73 см
Описание товара
Газодизельная горелка Weishaupt RGL 50/1-B, DN 125, ZM-1LN, арт: 21850473 –промышленное оборудование с комбинированной системой сжигания. Способно вырабатывать до 3,4 МВт тепловой мощности. Позволяет организовать бесперебойное теплоснабжение благодаря переключению на резервное топливо. В горелке использована система Low NOx, минимизирующая выбросы вредных веществ.
Режимы работы: газ/ дизельное топливо
Горелка Weishaupt RGL может сжигать природный газ E/LL, сжиженный газ B/P и дизтопливо EL (DIN 51603) с вязкостью не выше 6 мм2/с при 20°С. Выбор вида топлива выполняется как на панели, так и дистанционно.
Особенности регулирования
Комбинированная горелка работает в плавно-двухступенчатом режиме. Мощность задаётся в пределах от 500 до 3400 кВт. Благодаря плавному запуску и мягкому переключению ступеней не возникает резких скачков давления в топливоподающей системе. Как следствие, снижается износ оборудования.
Исполнение 1LN
Устройство смешивания особой конструкции улучшает смесеобразование, что в сочетании с рециркуляцией дымовых газов способствует полному сгоранию топлива. Это снижает объём вредных выбросов. Горелка соответствует 3 классу экологичности по европейским стандартам. Показатели NOx зависят от геометрии камеры сгорания, объёмной нагрузки и схемы сжигания (3-ходовой либо реверсивный принцип).
Устройство и управление
- Горелка представляет собой моноблок, в котором объединены две системы сжигания, вентилятор, двигатель, блок управления и другие узлы. Центробежный вентилятор нагнетает воздух под необходимым давлением, обеспечивая устойчивое горение и легкое преодоление сопротивления топки -2…20 мбар.
- Всеми функциями управляет микропроцессорный менеджер горения W-FM 100/200. Подача топлива и воздуха, контроль пламени и прочие ключевые функции выполняются с высокой точностью. Автоматика позволяет дистанционно диагностировать и контролировать горелку. Блокирует подачу топлива при любых сбоях, одновременно информируя пользователя о проблеме.
- Для повышения безопасности эксплуатации при работе на жидком топливе горелка оснащена форсуночным затвором с электромагнитной катушкой. Подача и возврат топлива блокируется предохранительным механизмом в момент выключения горелки или перехода на режим потребления газа. Утечки исключены, так как блокировка срабатывает непосредственно на форсунке.
- Горелка отличается низким акустическим воздействием, что повышает комфорт эксплуатации. Канал всасывания воздуха обшит звукопоглощающим материалом, уменьшающим шум.
- Комбинированная горелка Weishaupt RGL поставляется после заводской настройки и тестирования. Индивидуальные параметры вносятся с помощью блока управления и индикации с дисплеем, меню и текстовой индикацией. Коммуникацию упрощает поддержка нескольких языков для параметрирования и считывания информации системы. Панель может располагаться удаленно, до 100 м.
- Встроенный интерфейс блока автоматики позволяет подключать горелку к системам управления высшего уровня для отправки данных и команд. При необходимости доступна установка модема для удалённого управления, контроля и диагностики с применением сети интернет и мобильной связи.
Применение
Газодизельные горелки Weishaupt RGL встраиваются в отопительные и паровые котлы, генераторы горячего воздуха, технологические печи, сушильные камеры и другое промышленное оборудование. Исполнение 1LN ориентировано на применение в местах со строгими экологическими нормативами.
Преимущества газодизельной горелки Weishaupt RGL:
- работа на газе и жидком топливе – одна установка вместо двух однотопливных;
- минимальное содержание оксидов азота и угарного газа в продуктах сгорания;
- решение всевозможных задач отопления за счет широкого диапазона регулирования;
- точное цифровое управление, высокий уровень безопасности;
- эффективный вентилятор, стабильное горение в топочных камерах разных типов;
- возможность интеграции в системы автоматизации здания;
- моноблочный формат конструкции, легкий доступ к основным узлам.
Комплектация
Комбинированные горелки для котлов отопления Weishaupt RGL оснащены газовой арматурой с двойным электромагнитным клапаном, реле минимального давления газа, блоком контроля герметичности клапанов, топливными шлангами и форсунками. Доступны также другие устройства и принадлежности, которые можно купить вместе с газодизельной горелкой Weishaupt. Перечень доступного оснащения для конкретной модели уточняйте у менеджеров АНКАС.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
