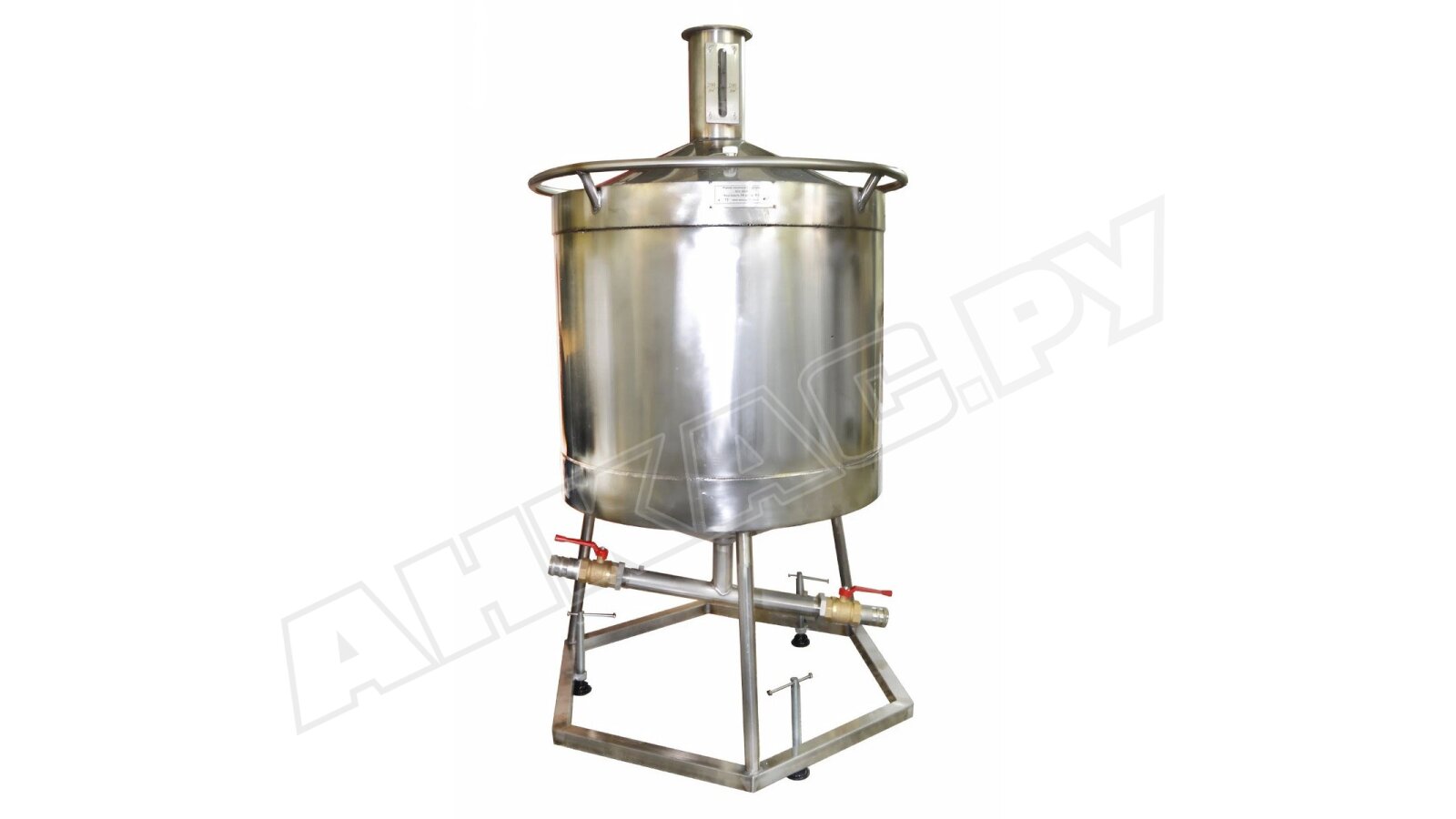

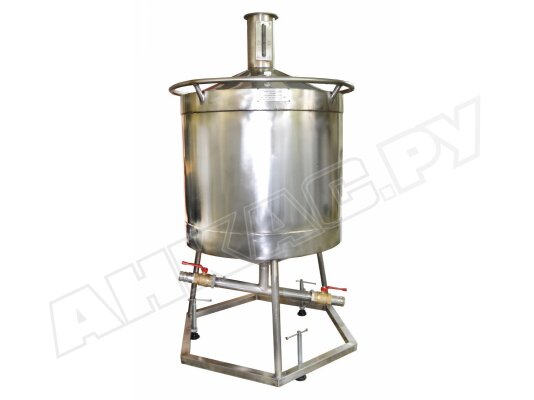

М1Р-200-01

Передвижная модификация образцового стального мерного приспособления, оснащенная 200-литровым измерительным баком. Мерник первого разряда М1Р-200-01, объемом 200 литров применяется, как эталон при проведении поверок и аттестаций мерников 2 разряда, технических мерных резервуаров первого класса и образцовых емкостей для проверочных и испытательных комплексов.

Конструкционные особенности

Мерное устройство изготовлено из следующих конструкционных элементов:

• Цилиндрического бака с конусными днищами, выполненного из стали 12Х18Н10Т.
• Вваренной в верхний конус измерительной горловины с прозрачным окном и нанесенной на него риской номинальной вместимости.
• Трубчатой рамы, оборудованной регулировочными домкратами и передвижными опорами.
• Наклонного патрубка с запорной арматурой для налива-слива жидкости, приваренного к центру донного конуса.
• Поручня, размещенного по кругу верхнего края емкости. Используется в качестве рукоятки для удобства перемещения и служит буфером, защищающим стенки бака от случайных ударов.

В корпусе резервуара размещены гнезда для термометров, контролирующих температуру внутренней среды. В крышку вмонтирована ампула уровня, что обеспечивает точную установку прибора в вертикальном положении.

Отклонение номинальной вместимости мерника первого разряда модели М1Р-200-01 не превышает ±0,02% от объема 200 литров. Интервал между поверками устройства  – не более 1 года.

Главные преимущества

• Долговечность и прочность обеспечены применением легированной нержавеющей стали.
• Простота и удобство использования поверочного устройства.
• Высокая точность замеров.
