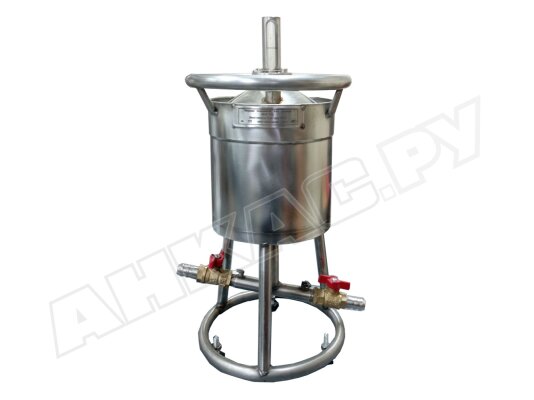

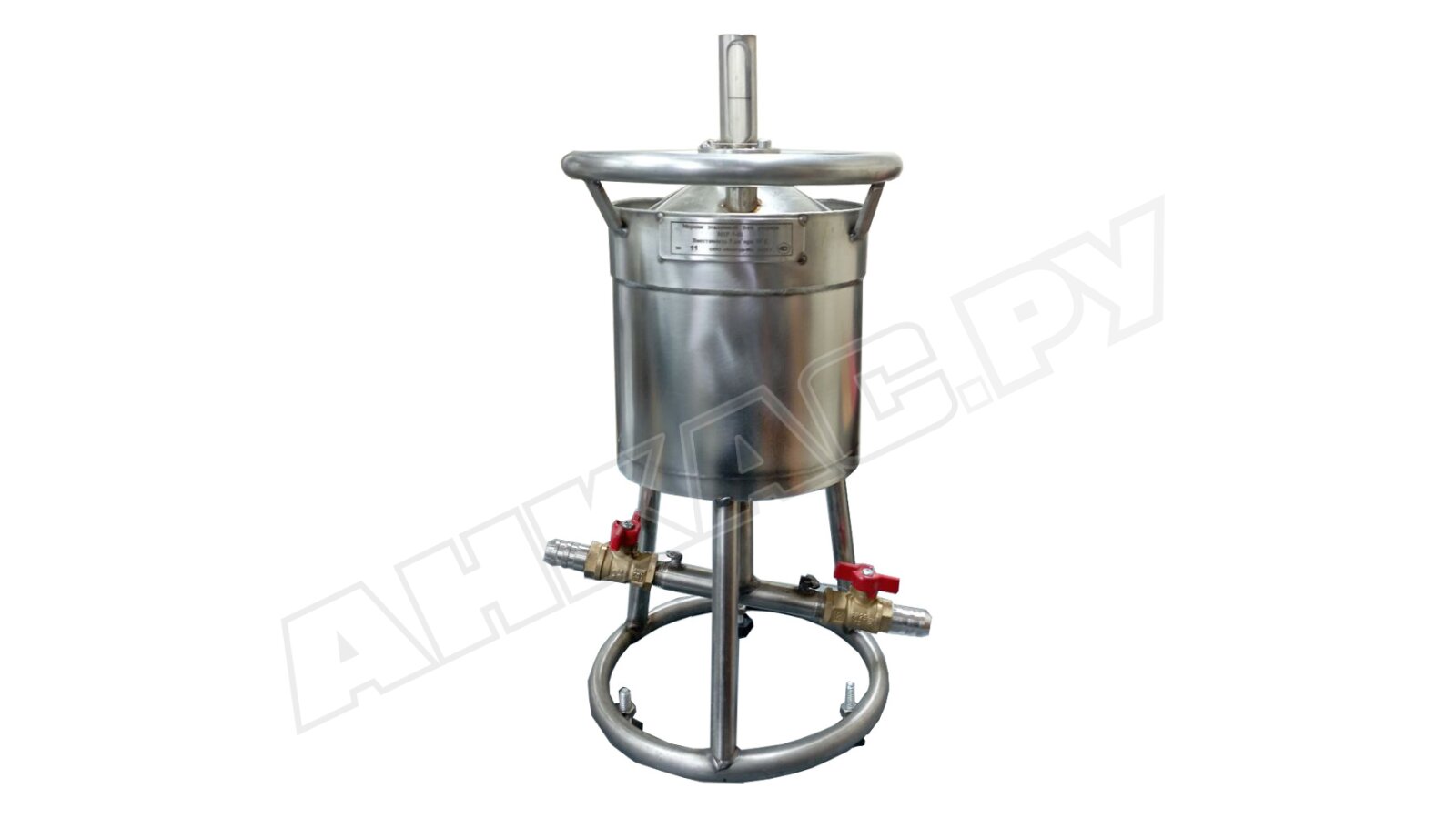

М1Р-5-01

Данная версия стального образцового мерного устройства имеет небольшой размер измерительной колбы – всего 5 литров. Предназначен этот прибор для проверки и аттестации поверочных устройств 2 разряда, образцовых баков мерных установок и технических мерников первого класса.

Конструкция

Мерник первого разряда М1Р-5-01, объемом 5 литров состоит из следующих частей:

• Цилиндрического сосуда с конусными донцами, изготовленного из нержавеющей стали .
• Приваренной к верхнему конусу измерительной горловины с нанесенной круговой меткой номинального объема.
• Трубчатого подрамника с регулировочными винтами.
• Сливного и наливного крана на патрубке, вваренном в нижний конус.

Точную установку в вертикальное положение обеспечивают регулировочные винты и ампула уровня закрепленного на крышке колбы.

Для удобства переноски используются ручки, приваренные по верхнему краю емкости.

Процесс поверки происходит методом слива-налива дозы жидкости.

Относительная погрешность измерения мерника первого разряда модели М1Р-5-01 не превышает ±0,02% от объема 5 литров. Через 1 год использования обязательно проводится поверка устройства.

Основные преимущества

• Долговечность и прочность – результат применения легированной стали, которая не окисляется от соприкосновения с водой – основной поверочной жидкостью.
• Заявленная точность измерений достигается благодаря жесткой конструкции мерной емкости, не изменяющей размеры и форму от небольших непреднамеренных ударов.
• Не требуется специальной подготовки персонала, простой процесс поверки.
