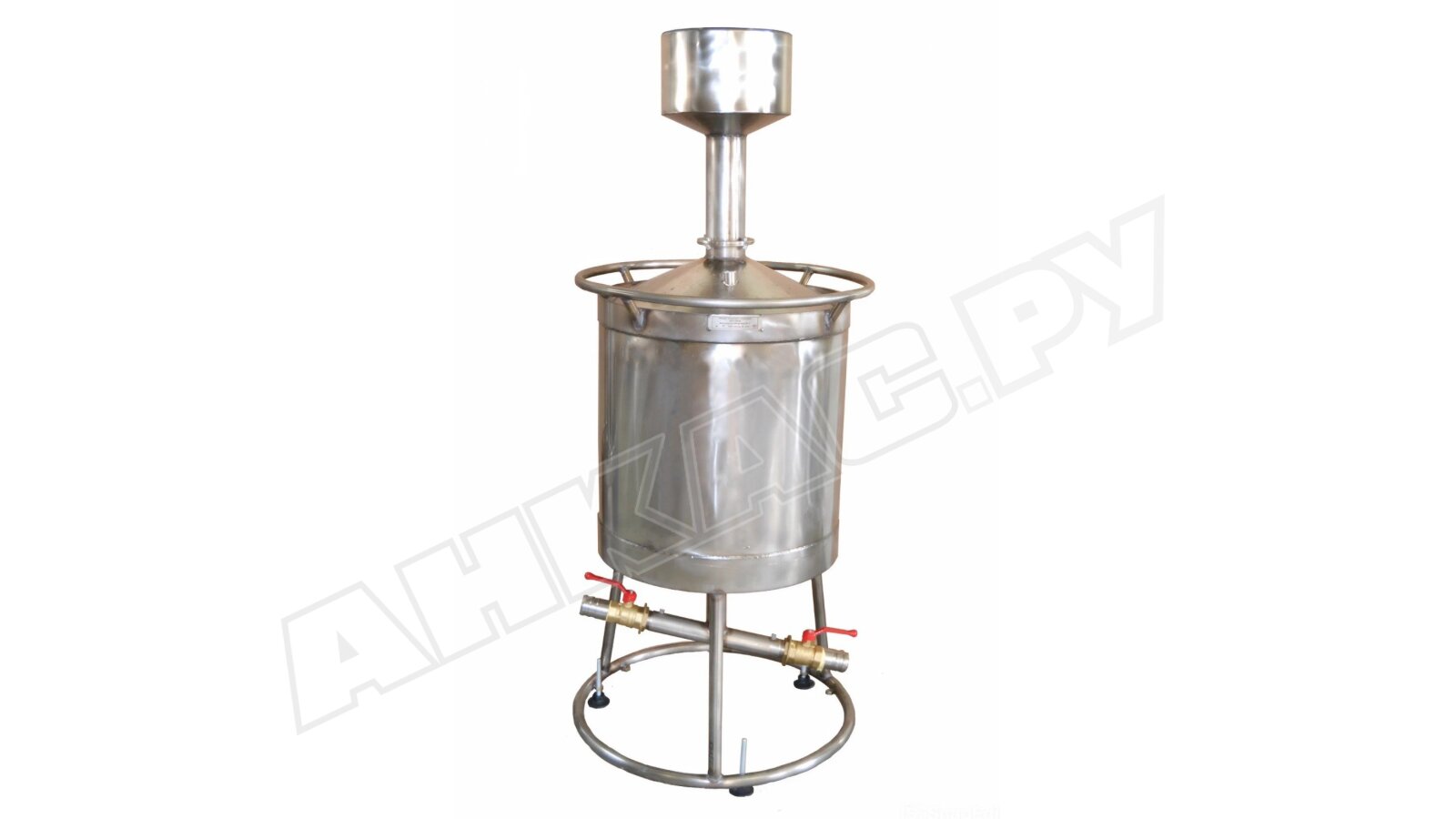

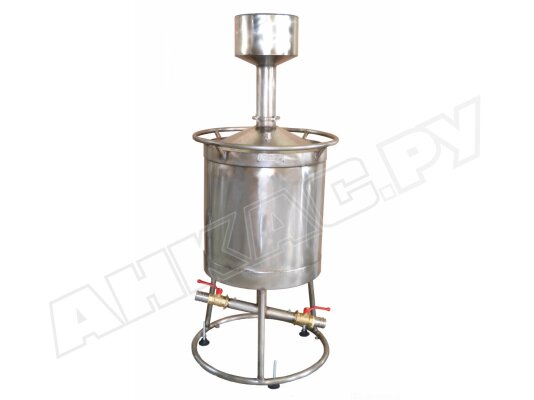

М1Р-50-02

50-литровое передвижное поверочное приспособление - представитель линейки эталонных стальных мерных приборов 1 разряда. Измерительная горловина обрезана по уровню полного номинального объема. Основное предназначение устройства – определение точного объема поверочной жидкости в полуавтоматическом режиме. Мерник этой модели может быть включен в состав поверочного комплекса и оснащен противопереливочным устройством.

Конструкция

Мерник первого разряда М1Р-50-02, объемом 50 литров состоит из следующего набора узлов и деталей:

• Цилиндрического резервуара, имеющего конусные днища и сваренного из листового металла марки 12Х18Н10Т.
• Обрезанной измерительной горловины, где линия среза – это уровень номинального заполнения.
• Трубчатой рамы с установочно-регулировочными домкратами и передвижными опорами.
• Наклонного патрубка с шаровыми кранами, вваренного по центру донного конуса, для слива-налива.
• Ручки-поручня, приваренного по периметру бака. Используется для удобства перемещения и служит защитой корпуса от случайных ударов.

Корпус емкости оборудован карманами для термометров, замеряющих температуру мерной жидкости. На крышке сосуда установлен уровень, помогающий выставить прибор вертикально.

Допустимая погрешность замеров данного устройства не превышает ±0,02% от полной вместимости. Межповерочный интервал мерника первого разряда модели М1Р-50-02, рабочим объемом 50 литров – не более 1 года.

Основные преимущества

• Длительный срок службы и надежность конструкции.
• Простота и доступность обслуживания.
• Возможность использования в полуавтоматическом режиме.
