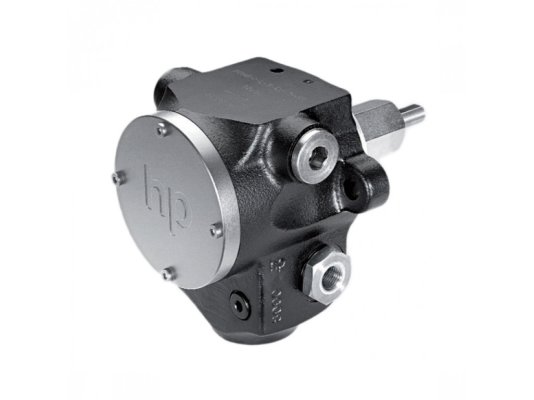

Насос для горелки hp-Technik PON 4-I-R-3-20

Насос для горелки hp-Technik PON 4-I-R-3-20 характеризуется надежным исполнением, стабильной работой, долговечной службой, простотой монтажа и настройки, нетребовательностью в обслуживании. Служит для оснащения среднемощных жидкотопливных горелок с расходом до 320 л/ч. Давление на форсунку регулируется с учетом потребностей от 15 до 40 бар. Рабочей средой является дизтопливо, керосин, мазут EL (DIN 51603-1) и другие виды жидкого топлива.

Конструкция и особенности

• Самовсасывающий жидкотопливный насос собран в компактном корпусе, оснащен клапаном регулировки давления, байпасным соединением, фильтром топлива. Рассчитан на работу с топливом, подогретым до +150 градусов. В корпусе предусмотрено посадочное место для электроподогревателя.
• Шестеренчатый механизм перемещает топливо из бака к форсунке. Перед поступлением на зубчатую пару топливо освобождается от грубых примесей, предотвращая заклинивание и порчу устройства. Вал диаметром 12 мм герметично уплотнен. Вращается против часовой стрелки.
• Для подключения топливной магистрали используется резьбовое соединение. Порты манометра и вакуумметра диаметром ⅛ дюйма и ¼ дюйма позволяют подсоединить измерительные устройства и снять показания.

Применение

Конструкция подходит для комплектации двухтрубных и однотрубных систем. Заводская сборка рассчитана на 2-трубное подключение. При отсутствии обратной линии резьбовую заглушку следует выкрутить и перекрыть сливное отверстие глухой заглушкой с шайбой.
