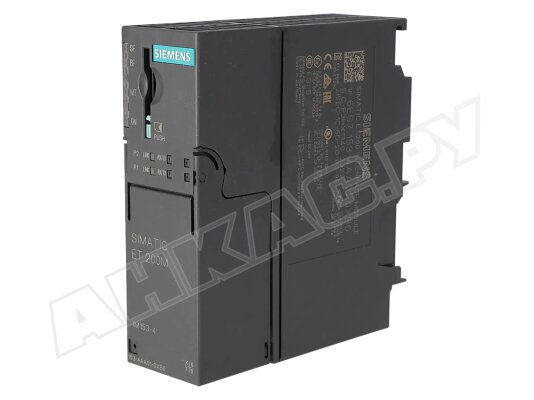

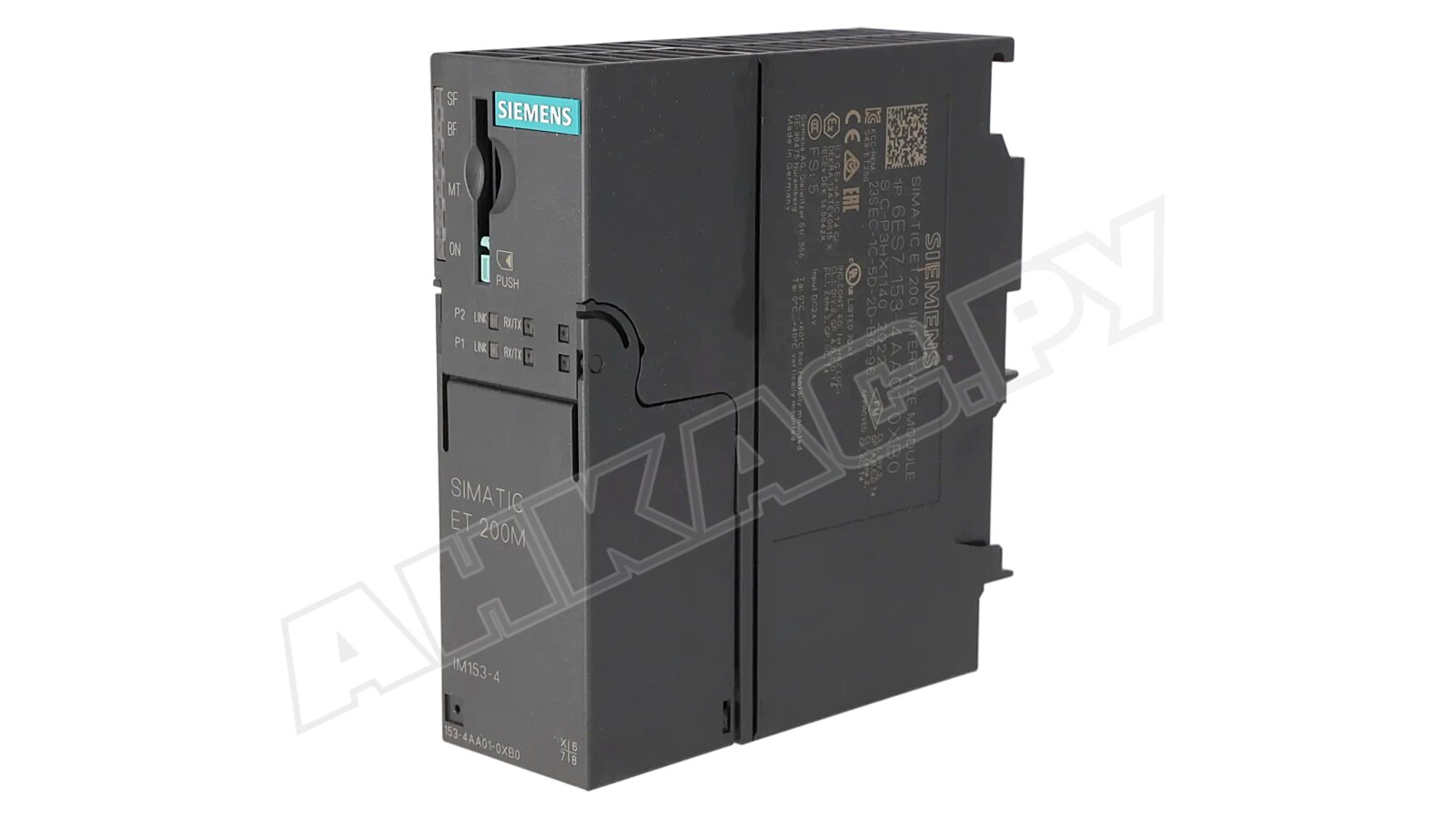

Интерфейсный модуль Siemens 6ES7153-4AA01-0XB0

Интерфейсный модуль Siemens SIMATIC DP, артикул 6ES7153-4AA01-0XB0 (модель IM 153-4 PN ST), разработан для организации распределенных систем ввода-вывода семейства ET 200M. Устройство используется для подключения станций к промышленной сети PROFINet IO и обеспечивает стабильную связь центрального контроллера с периферийными сигнальными модулями S7-300 в количестве до 12 штук. Модуль поддерживает расширенные функции, включая изохронный режим реального времени классов 1 и 2, замену компонентов без использования программатора (PG) и работу без карты памяти MMC, что упрощает обслуживание и сокращает время простоев оборудования.

Преимущества эксплуатации включают высокую надежность передачи данных, развитую систему диагностической индикации на базе светодиодов (LINK, RX/TX, статус ошибок) и поддержку горячей замены новых типов модулей ввода-вывода. Конструкция рассчитана на стандартное питание 24 В DC и обеспечивает изоляцию цепей с испытательным напряжением 500 В DC, защищая управляющую часть от влияния внешних помех промышленной среды.

• Тип устройства: интерфейсный модуль IM 153-4 PN ST
• Поддерживаемая сеть: PROFINET IO (протоколы передачи данных класса 1 и 2, поддержка MRP)
• Емкость подключения: до 12 модулей S7-300
• Напряжение питания: 24 В DC (допустимый диапазон от 20.4 до 28.8 В)
• Потребляемый ток: макс. 600 мА
• Объем адресного пространства: 192 байта входов / 192 байта выходов
• Выходной ток для объединительной панели (5 В DC): макс. 1.5 А
• Потери мощности: типично 6 Вт
