Модуль дискретизации Siemens 6ES7221-3BD30-0XB0

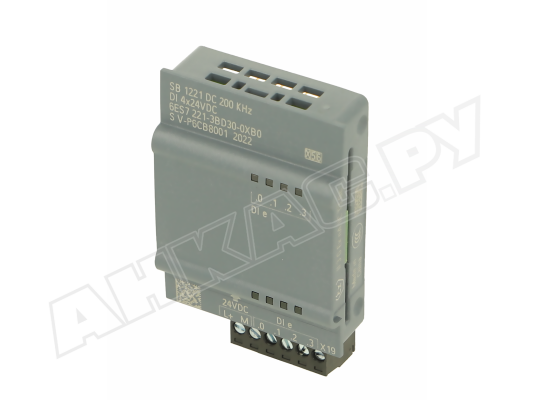

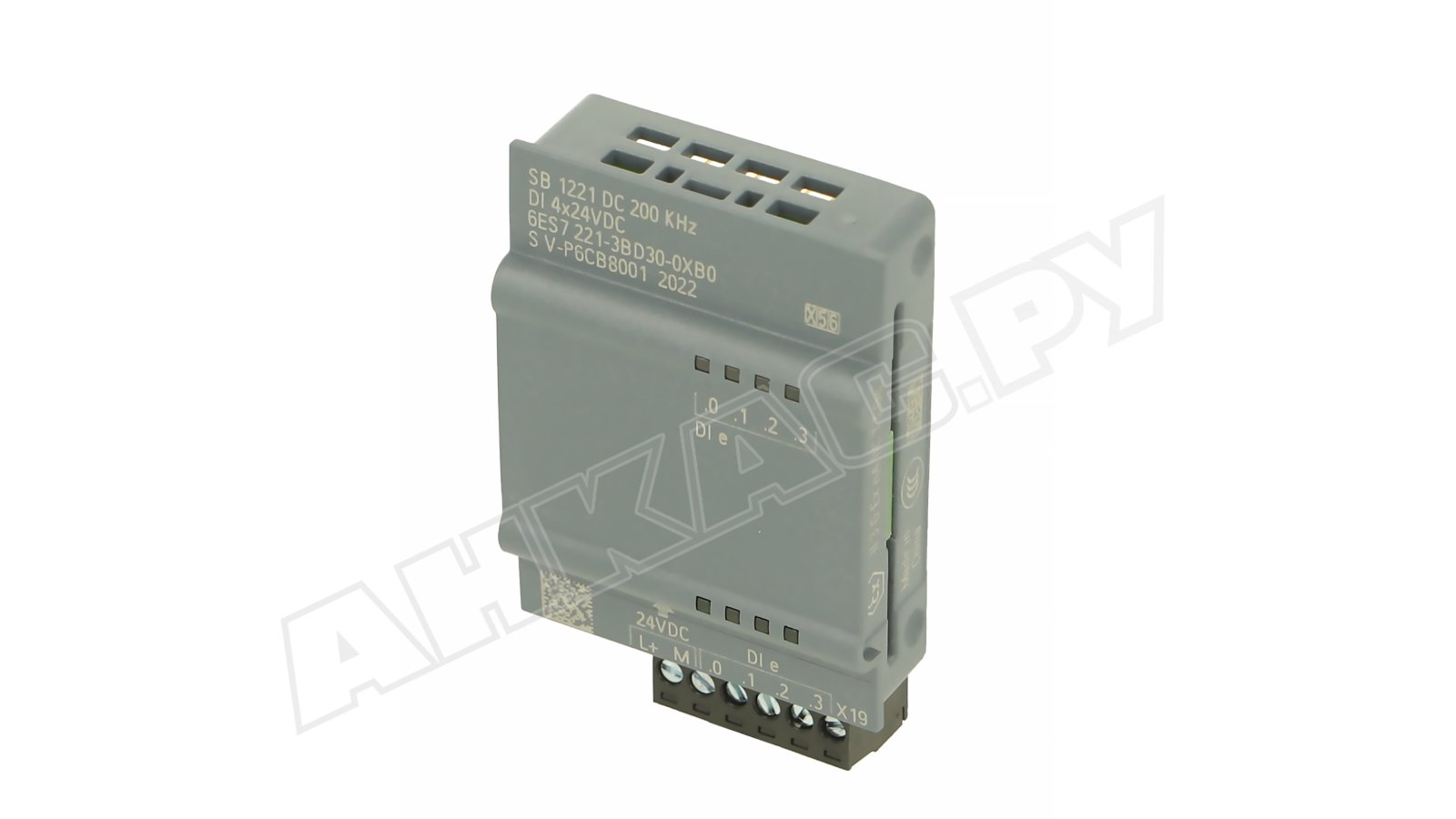

Сигнальная плата Siemens SIMATIC S7-1200, артикул 6ES7221-3BD30-0XB0 (модель SB 1221), представляет собой компактный модуль дискретных входов, разработанный специально для расширения возможностей базовых контроллеров линейки S7-1200. Устройство монтируется непосредственно во фронтальную часть центрального процессора, не увеличивая общую ширину контроллера в монтажном шкафу, и оптимально подходит для задач точного сбора высокоскоростных сигналов и подключения энкодеров.

Преимущества и особенности применения

Данная модификация оснащена четырьмя высокоскоростными дискретными входами с поддержкой частоты до 200 кГц, что позволяет эффективно решать задачи подсчета импульсов, измерения частоты и позиционирования в составе систем автоматизации. Поддержка подключения датчиков с источником питания (sourcing inputs) и настраиваемое время фильтрации входного сигнала обеспечивают высокую помехозащищенность и гибкость адаптации под конкретные технологические процессы.

• Количество каналов: 4 дискретных входа (DI).
• Номинальное напряжение питания: 24 В DC.
• Максимальная частота счета/сигнала: до 200 кГц.
• Тип входных цепей: дискретные входы с выдачей питания (current-sourcing).
• Потребляемая мощность: около 1 Вт.
• Диапазон рабочих температур: от -20 °C до +60 °C (при горизонтальной установке).
• Степень защиты: IP20.
