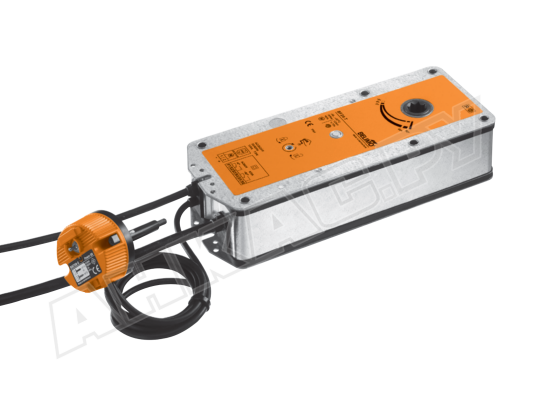

Электропривод Belimo, BF230-T

Электропривод Belimo, арт: BF230-T позволяет автоматизировать управление противопожарными нормально-открытыми (огнезадерживающими) клапанами, используемыми в системах кондиционирования воздуха, технологических вытяжках, установках вентиляции зданий и сооружений. Совмещен с термоэлектрическим выключателем с кнопкой тестирования BAE72B-S.

Основные характеристики и особенности привода:

• управление воздушными заслонками и клапанами;
• рабочее напряжение: 230 В~, 50/60 Гц;
• 2-позиционное управление: открыто/ закрыто;
• номинальный крутящий момент: 18/ 12 Нм (мотор/ пружина);
• вспомогательные переключатели для сигнализации конечных позиций;
• перемещение на угол 95 º (максимум);
• мощность энергопотребления: 8,5 Вт при вращении, 3 Вт при удержании;
• время срабатывания < 120 сек. (двигатель), 16 сек при t +20 °С (пружина);
• защитные термовыключатели;
• подсоединенный кабель электропитания длиной 1 м;
• уровень электрозащиты корпуса: IP54.

Подробнее об электроприводе

Противопожарный привод оснащен возвратной пружиной, которая перемещает затвор из исходного положения в защитное при прерывании подачи электропитания. Охранное положение клапан принимает при температуре воздуха выше +75°С.

Два однополюсных переключателя служат для сигнализации о достижении конечных положений клапана. Для отслеживания промежуточных положений заслонки клапана предусмотрен механический указатель.

Привод укомплектован двумя защитными устройствами, каждый из которых реагирует на повышение температуры внутри или снаружи воздуховода до +72°С. При активации любого из этих термовыключателей срабатывает блокировка, при которой включение электропривода невозможно.

Привод оснащен механизмом для ручного управления с возможностью фиксации заслонки в любом положении. Разблокировать электропривод можно как вручную, так и подачей электропитания.

Защитное устройство не требует дополнительного обслуживания при эксплуатации, что минимизирует текущие расходы.

Достоинства:

• автоматизация работы противопожарных клапанов;
• фиксированные выключатели для уведомления о крайних позициях;
• два защитных выключателя, реагирующих на превышение допустимой температуры;
• ручное управление с фиксацией заслонки в любом положении;
• стабильная работа в широком диапазоне температур;
• отсутствие требований по сервисному обслуживанию.

Диапазон рабочих температур

Электропривод BF230-T предназначен для эксплуатации при температурах окружающего воздуха -30...+50 °C.
