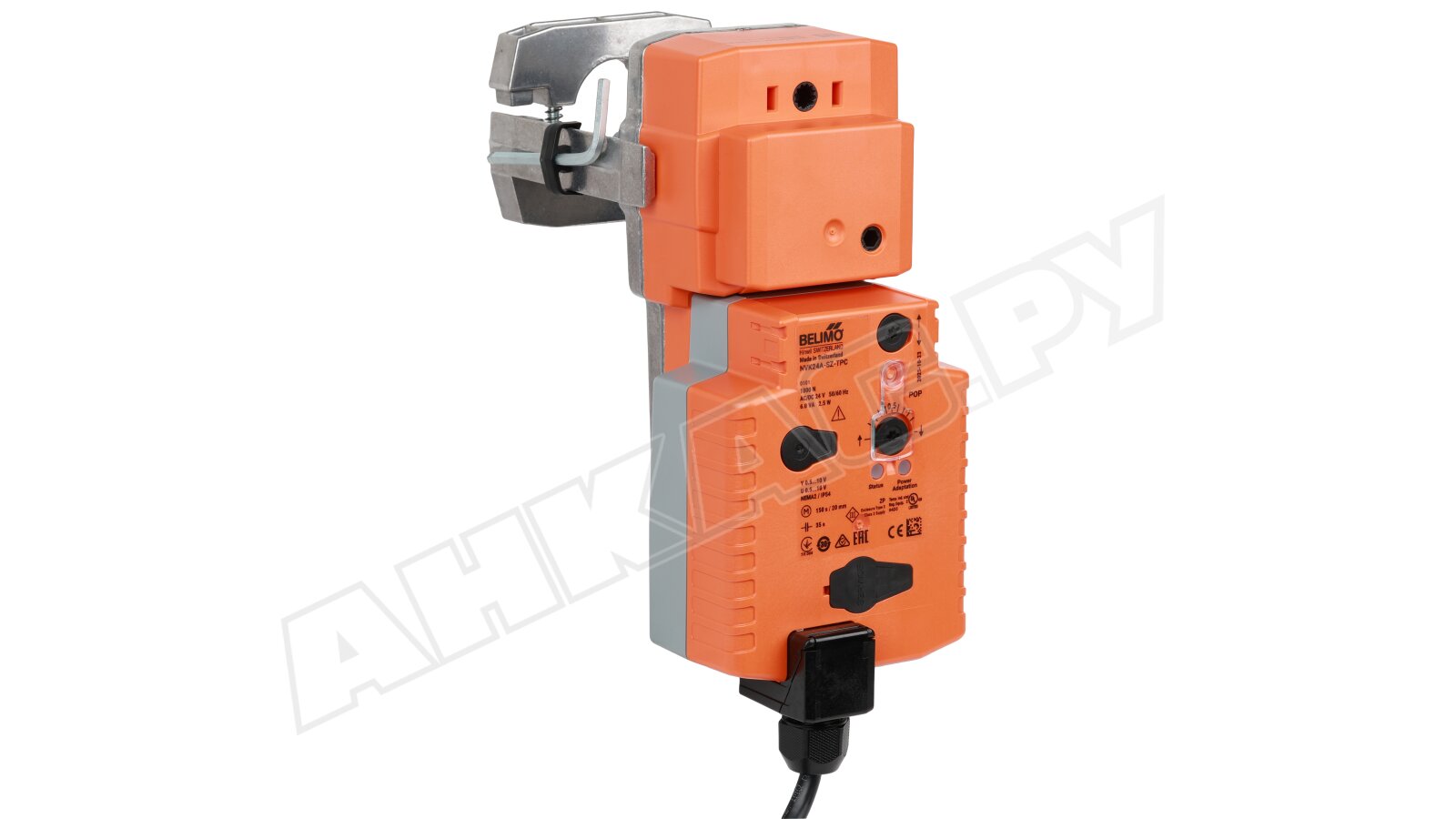

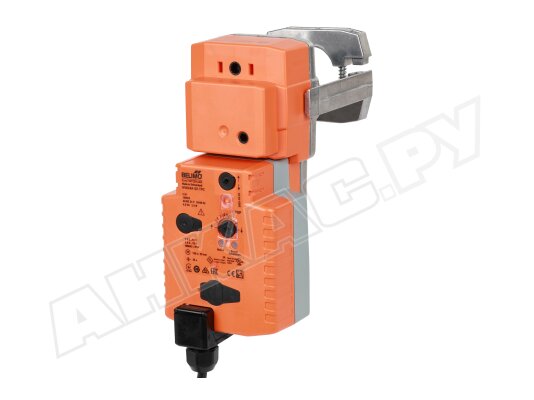

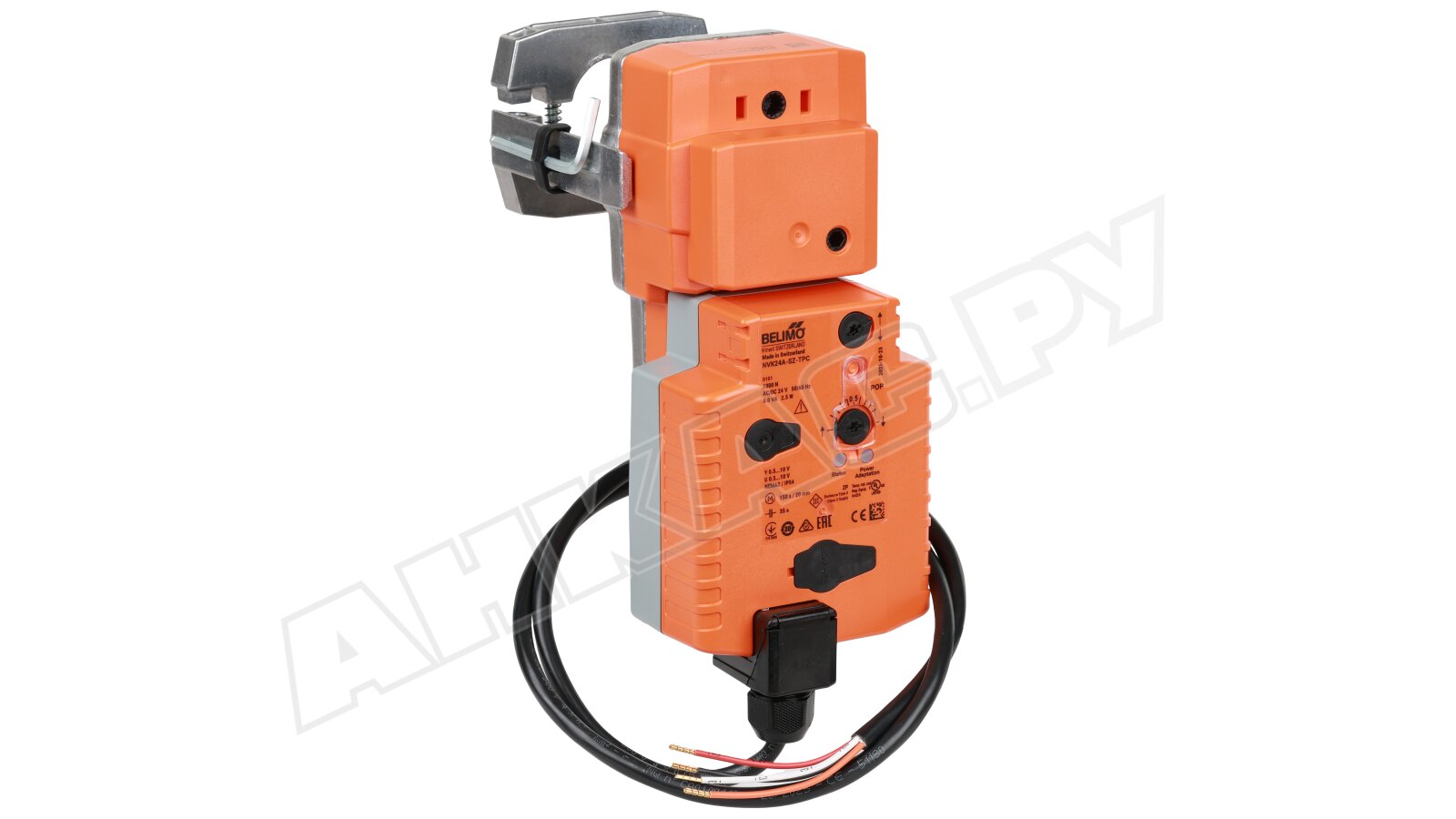

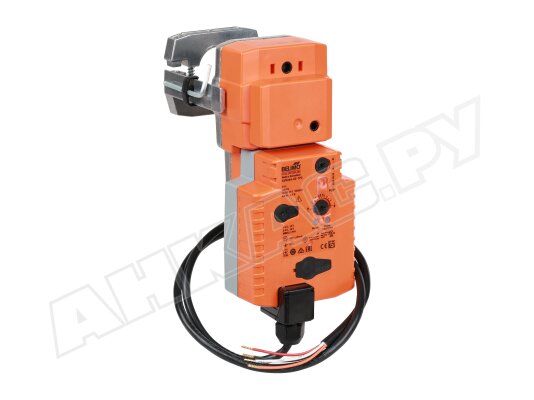

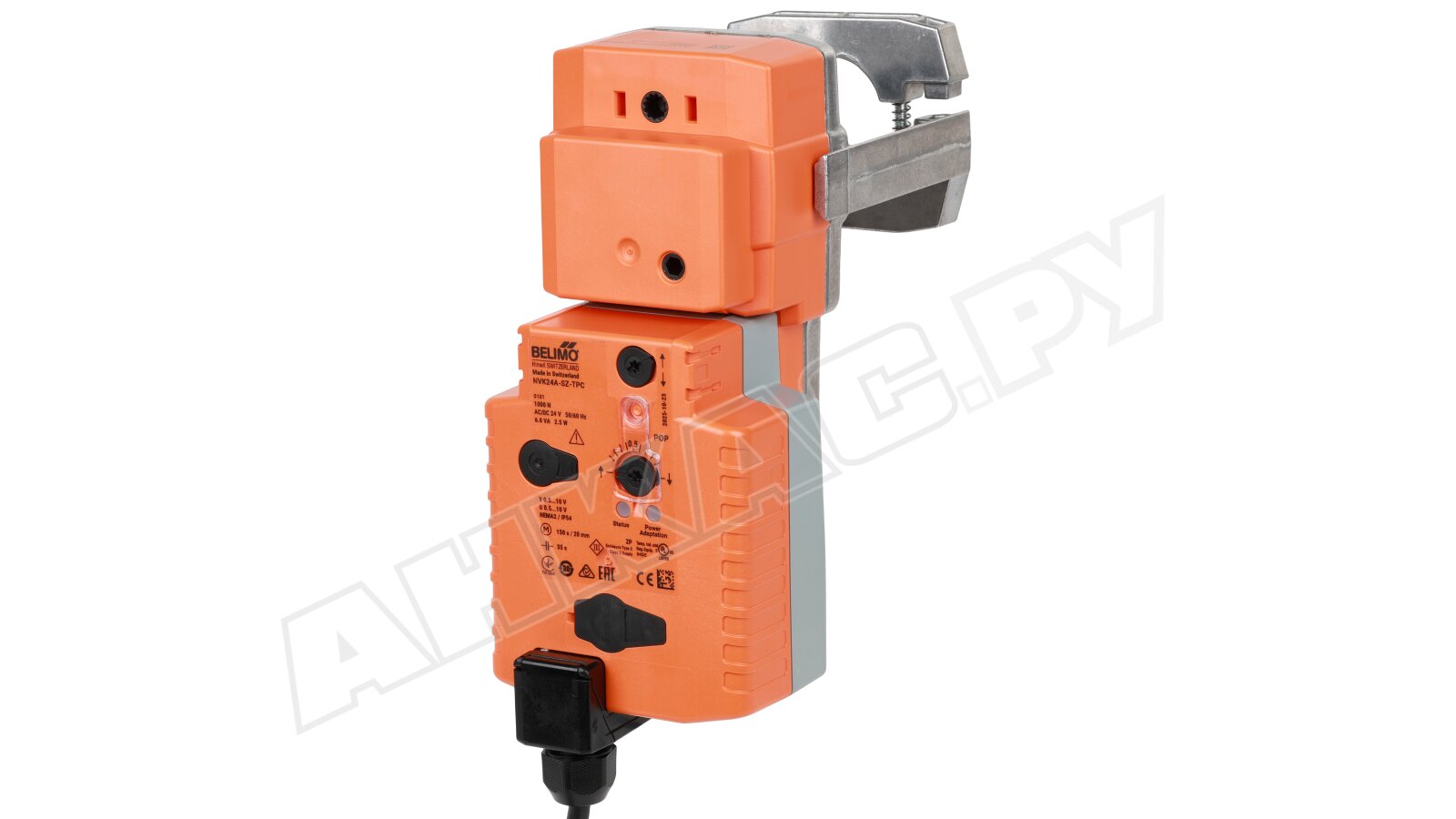

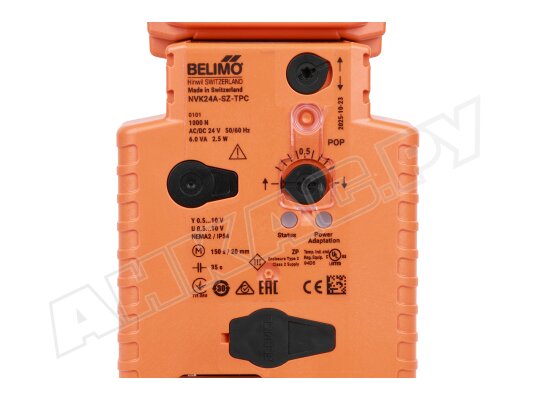

Электропривод Belimo, NVK24A-SZ-TPC

Электропривод Belimo, арт: NVK24A-SZ-TPC предназначен для приведения в действие штока седельных клапанов в системах ОВиК. Его функция заключается в преобразовании вращательного движения в линейное перемещение штока, обеспечивая точное позиционирование согласно управляющему сигналу.

Основные сферы применения

• Управление двух- и трехходовыми седельными клапанами в системах тепло- и холодоснабжения.
• Регулирование теплообменников в системах вентиляции и кондиционирования.
• Интеграция в узлы приточновытяжных установок, чиллеры/фанкойлы и камеры увлажнения.
• Дистанционное позиционирование штока клапана в рамках автоматизированных систем управления технологическими процессами.

Принцип действия устройства основан на перемещении штока к заданному положению (0,5–10 В) при одновременной зарядке внутреннего конденсатора. При потере питания накопленная энергия конденсатора обеспечивает перемещение штока в заранее установленное безопасное положение.

Ключевые характеристики и особенности:

• Номинальное напряжение: AC/DC 24 В.
• Потребляемая мощность: 2,5 Вт в рабочем режиме, 1,5 Вт в режиме ожидания.
• Усилие привода: 1000 Н.
• Диапазон регулирования: 0,5–10 В.
• Точность позиционирования: ±5%.
• Ход штока: 20 мм.
• Время срабатывания: 150 с (рабочий ход), 35 с (безопасное положение).
• Уровень шума: 45 дБ(А) (рабочий режим), 60 дБ(А) (безопасное положение).
• Класс защиты электрических компонентов от пыли/ брызг: IP54.
• Сертификация: CE, IEC/EN, UL.

Дополнительные преимущества включают:

• Встроенный конденсатор со сроком службы 15 лет.
• Самоблокирующийся редуктор и направляющие втулки.

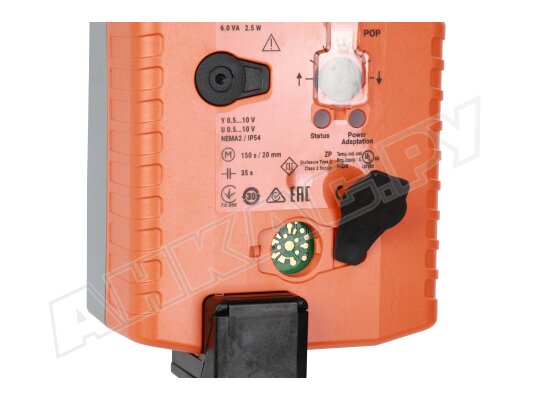

• Возможность ручного управления через кнопку.
• Регулировка хода штока шестигранным ключом.
• Доступен поворот привода на 360° вокруг оси клапана.
• Защита от перегрузки и автоматическая остановка по достижении крайних положений, исключающая необходимость концевых выключателей.
• Совместимость с контроллерами Belimo.

Особенности монтажа

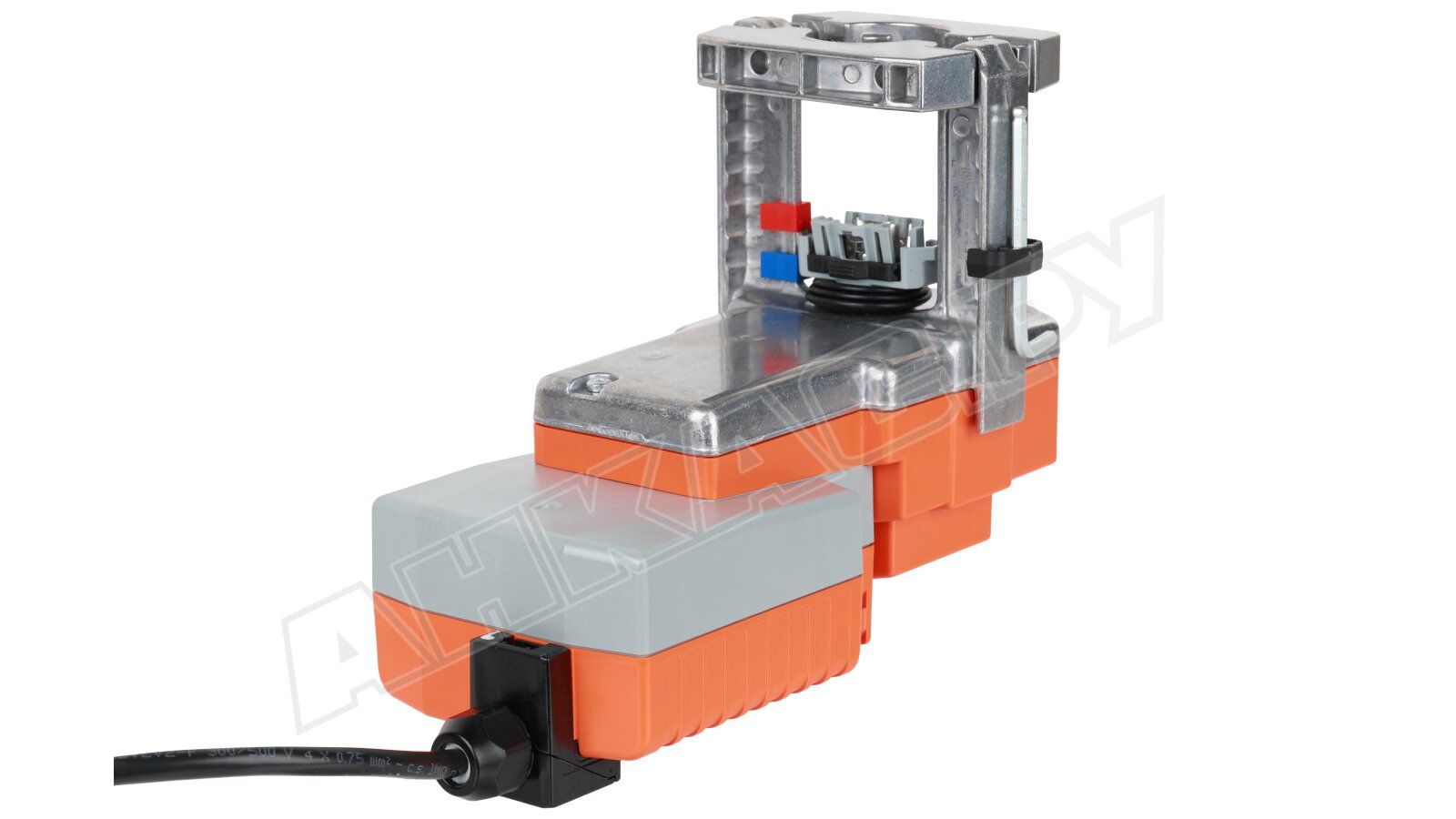

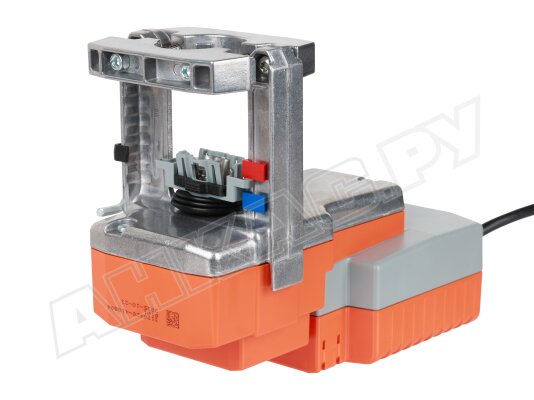

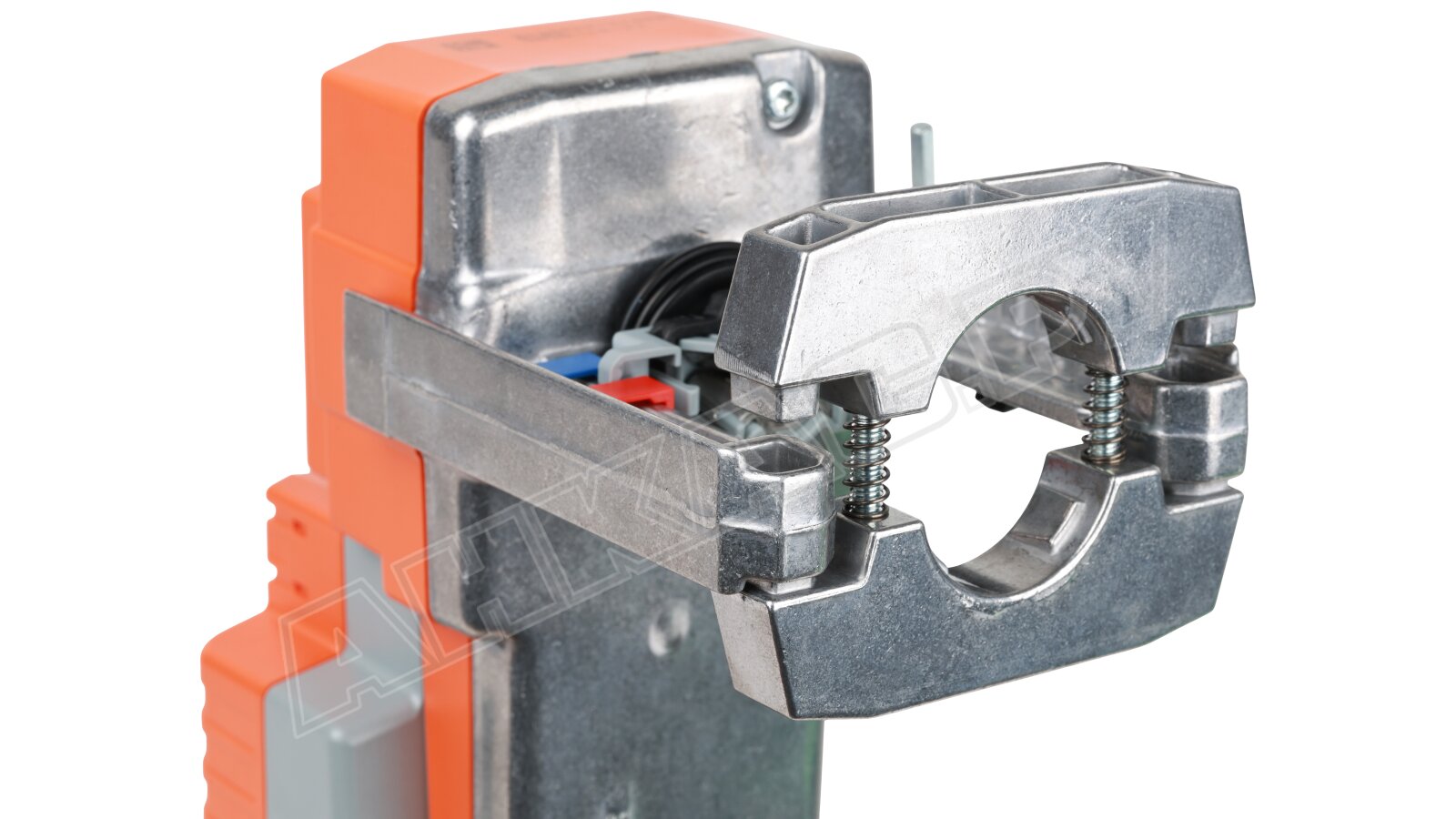

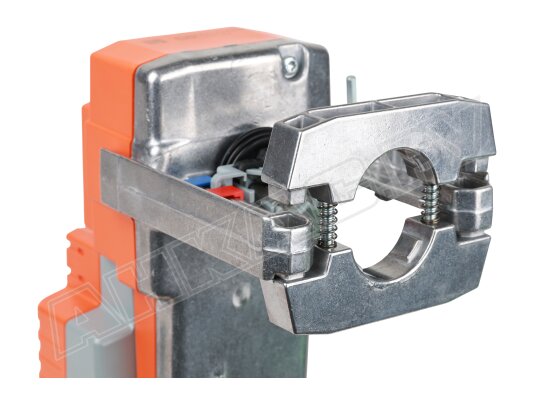

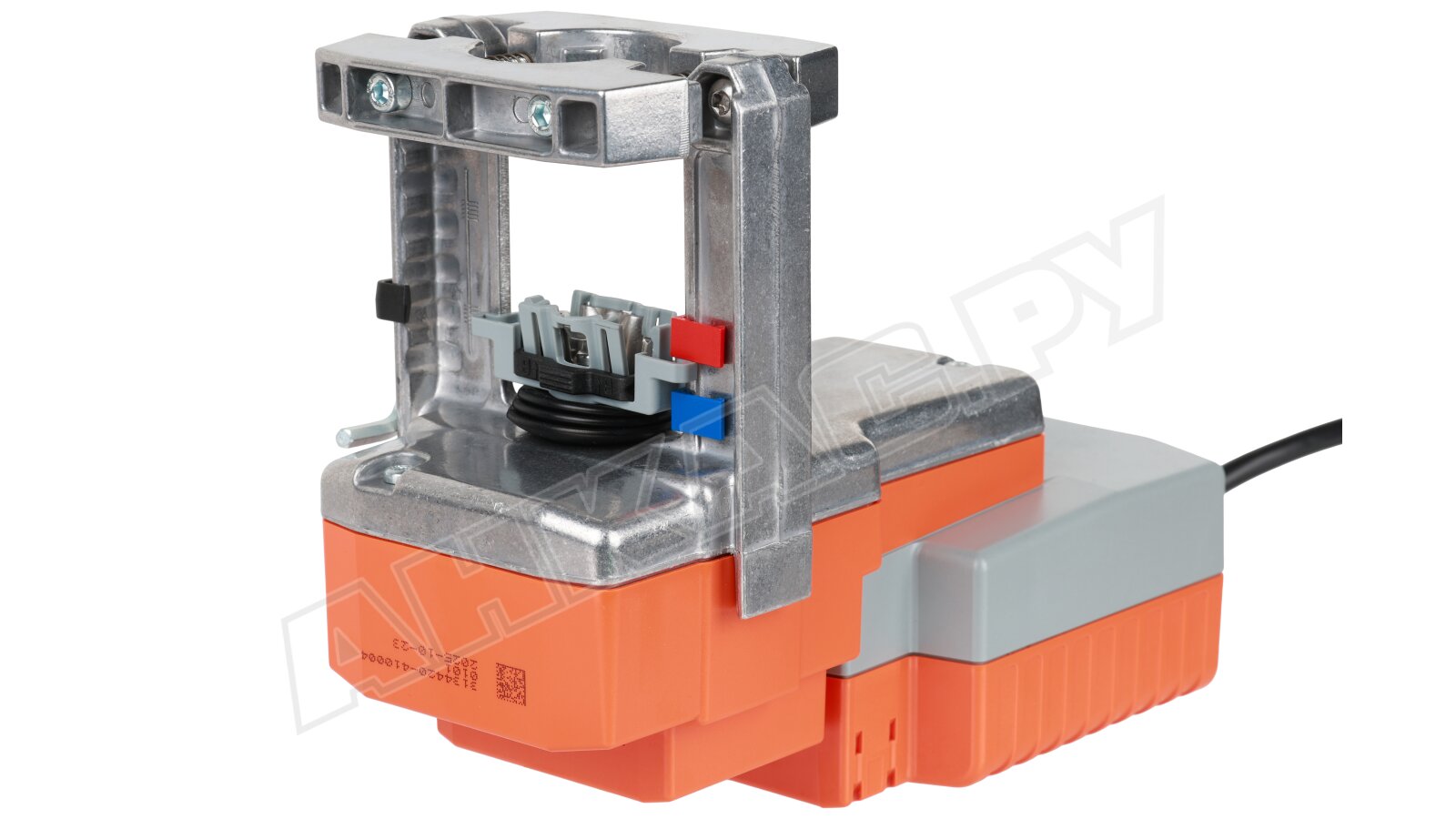

Установка осуществляется непосредственно на клапан с помощью зажимных элементов.

Необходимо предварительно зарядить конденсатор (около 20 секунд) перед первым запуском, так как привод поставляется разряженным.
