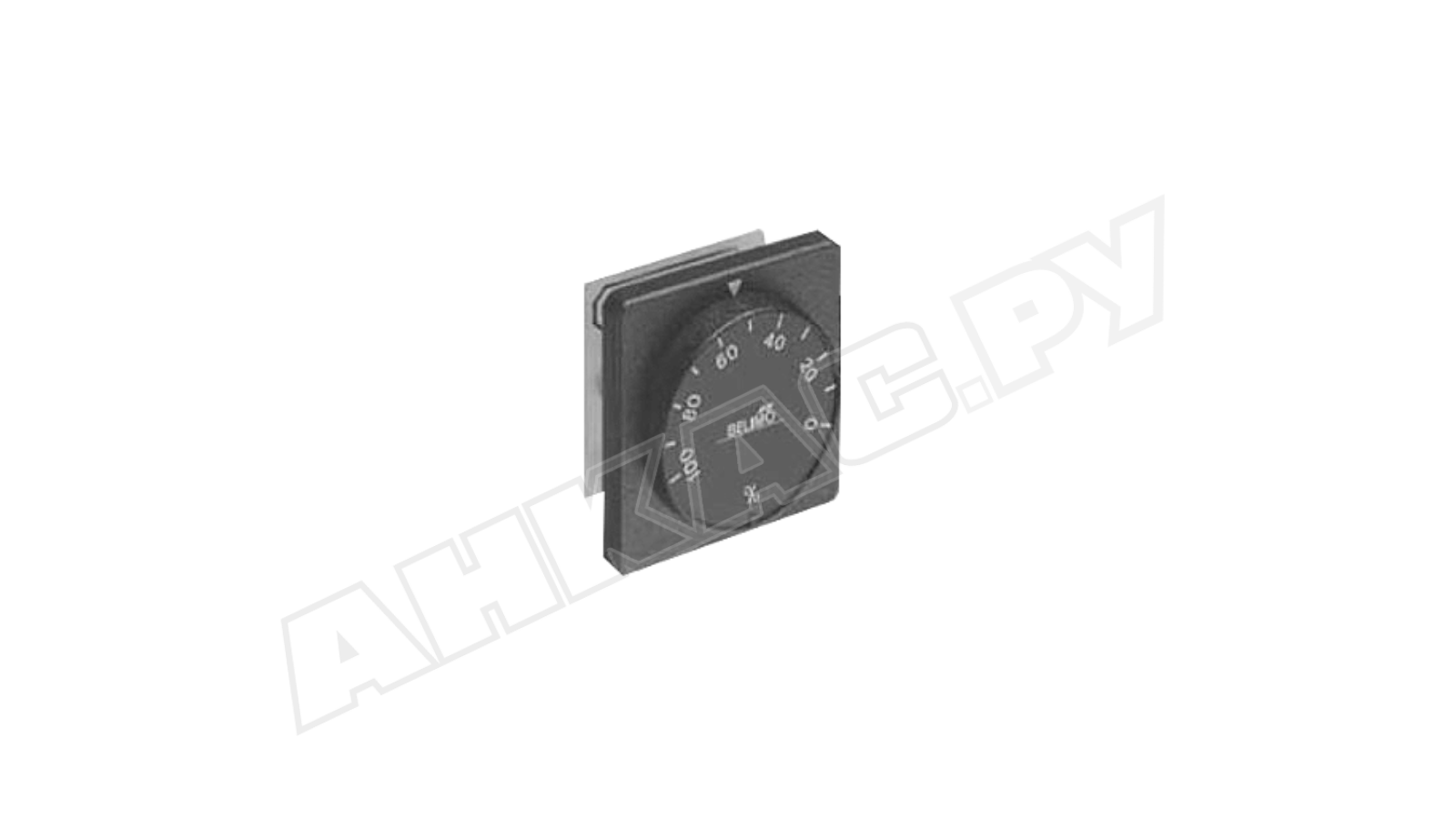

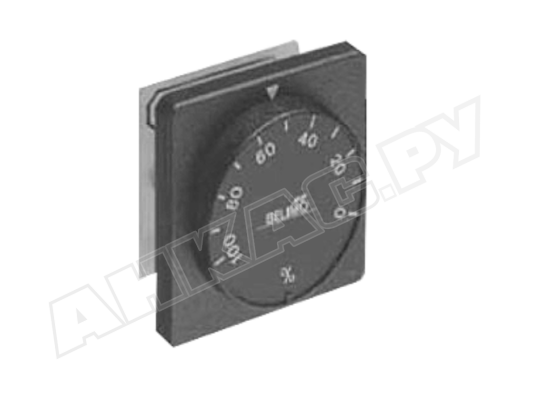

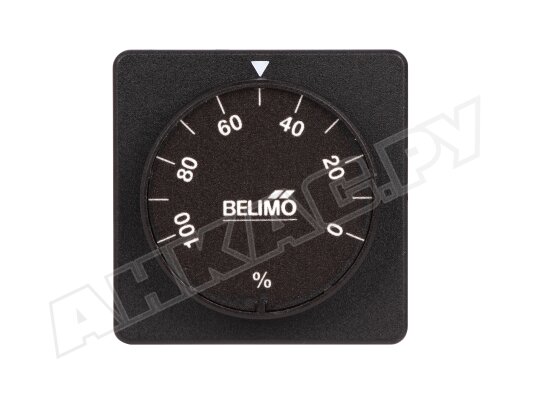

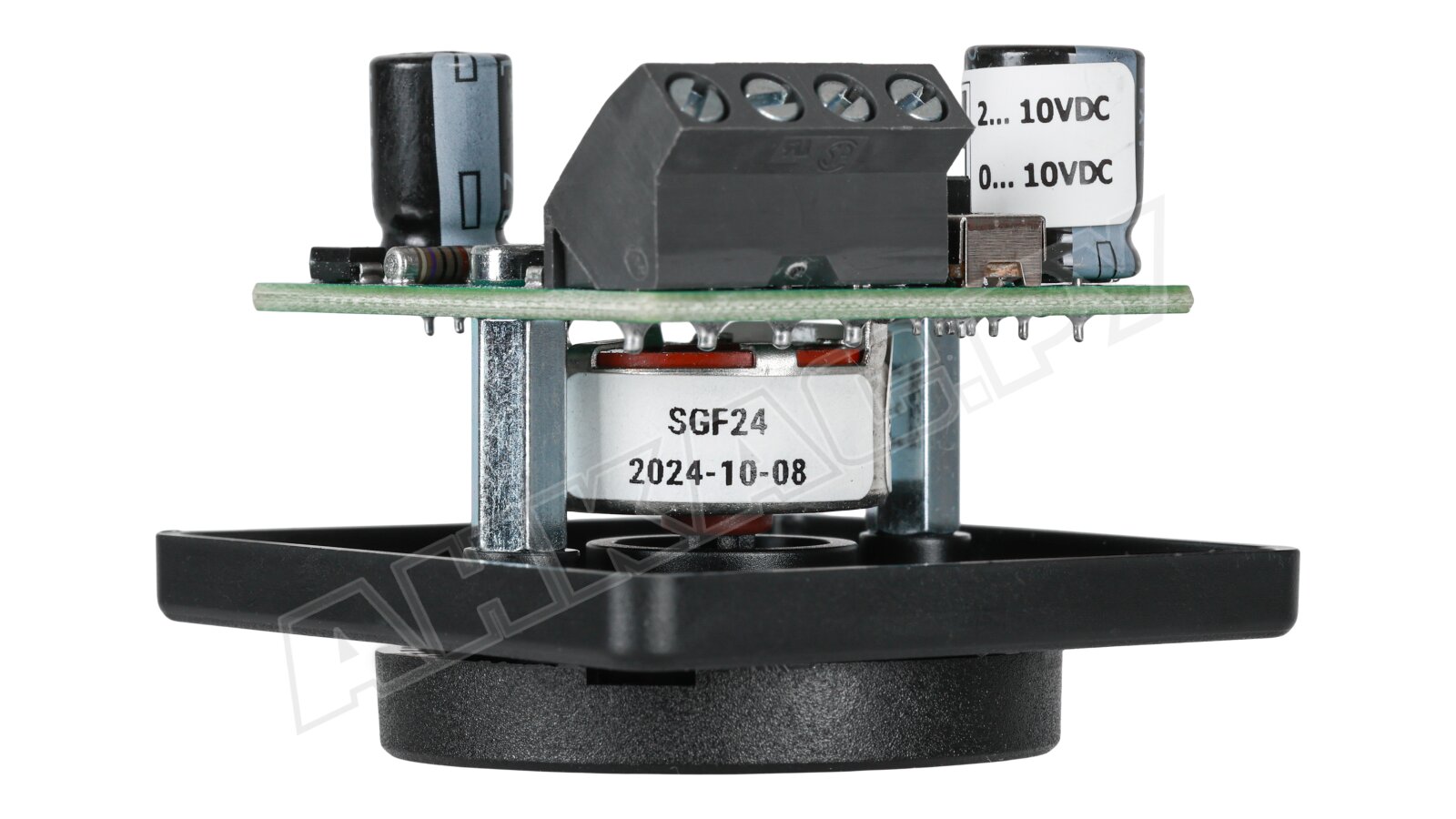

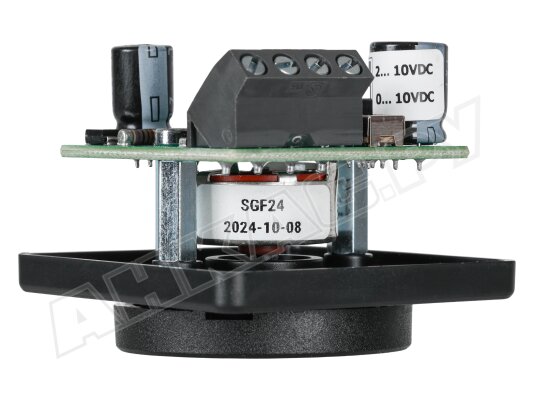

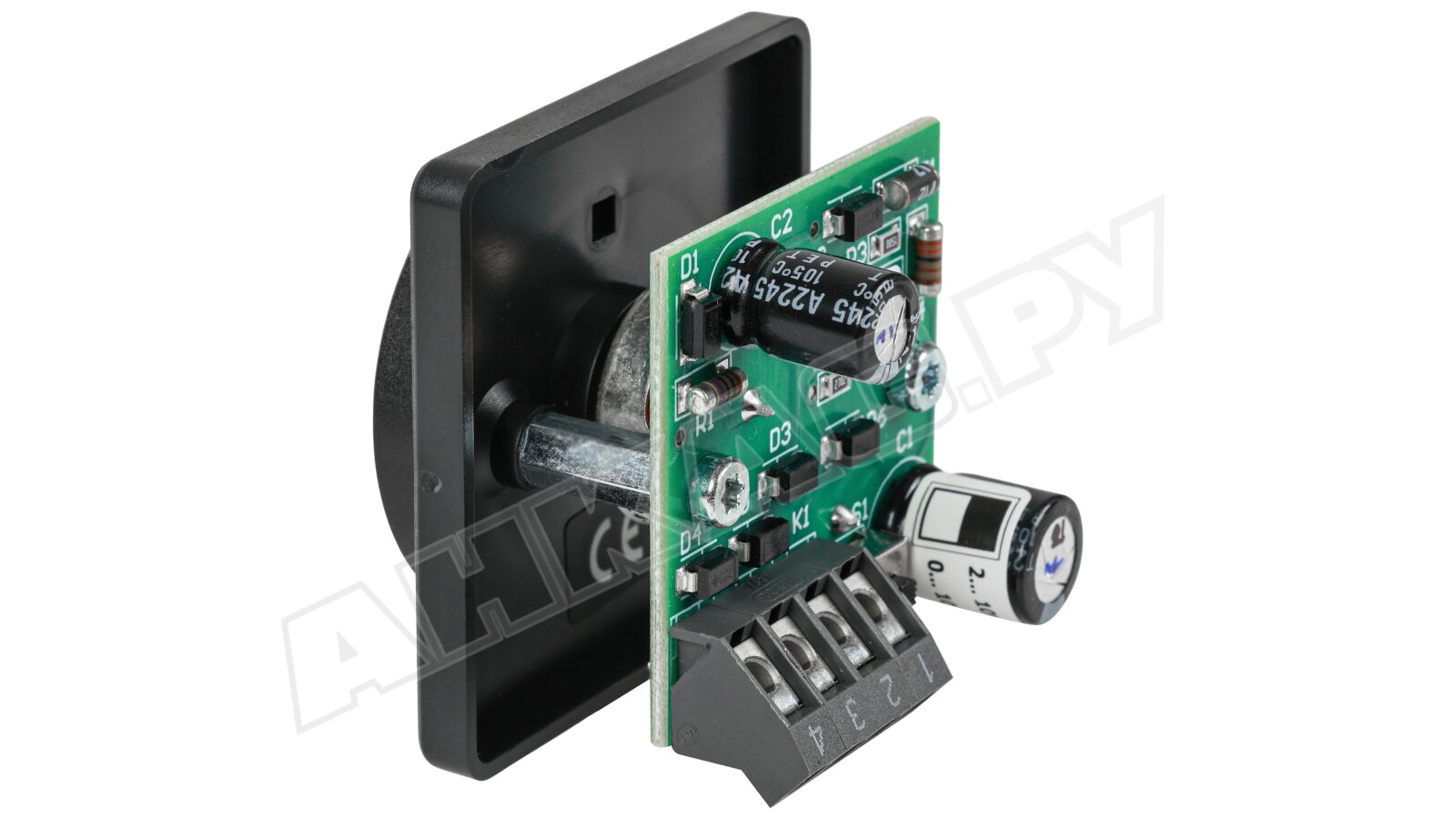

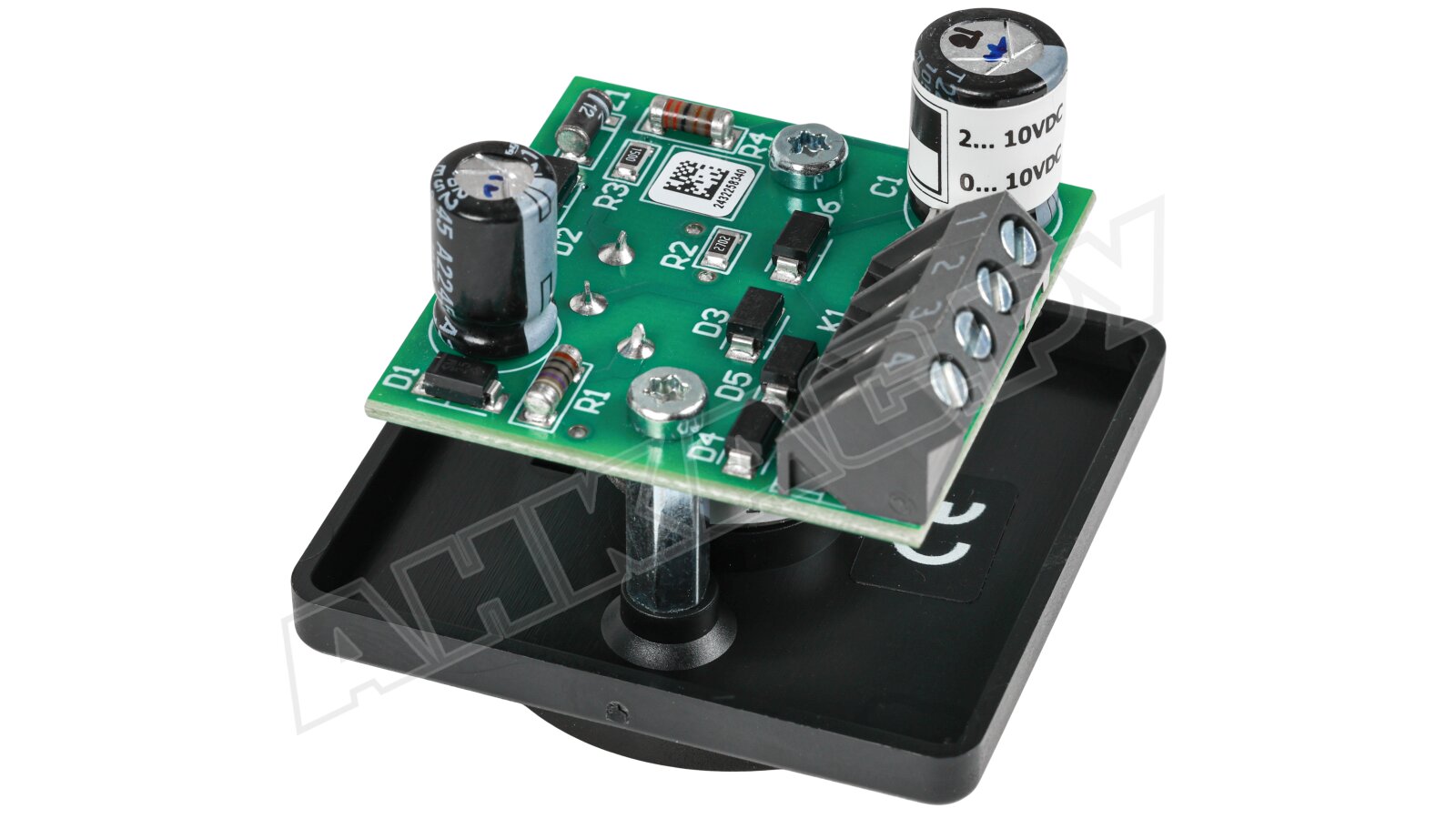

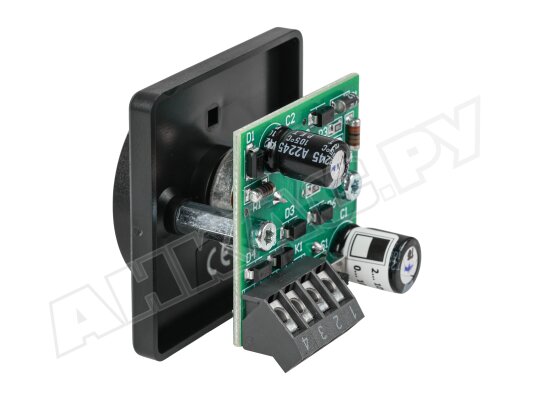

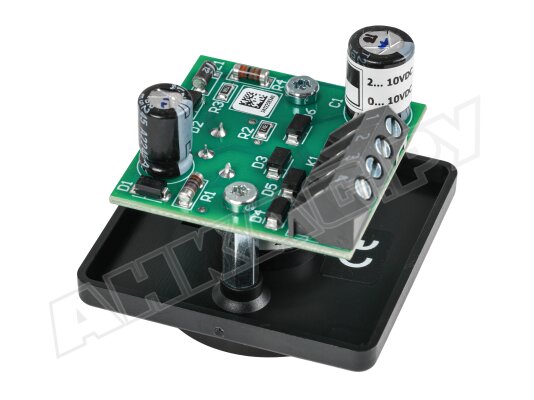

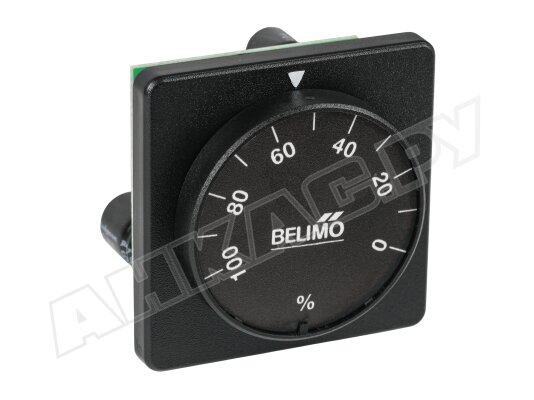

Позиционер Belimo, SGF24

Позиционер Belimo, арт: SGF24 позволяет управлять и контролировать положение привода в промышленном оборудовании. Отличается широкой сферой применения и надежной конструкцией.

Принцип функционирования

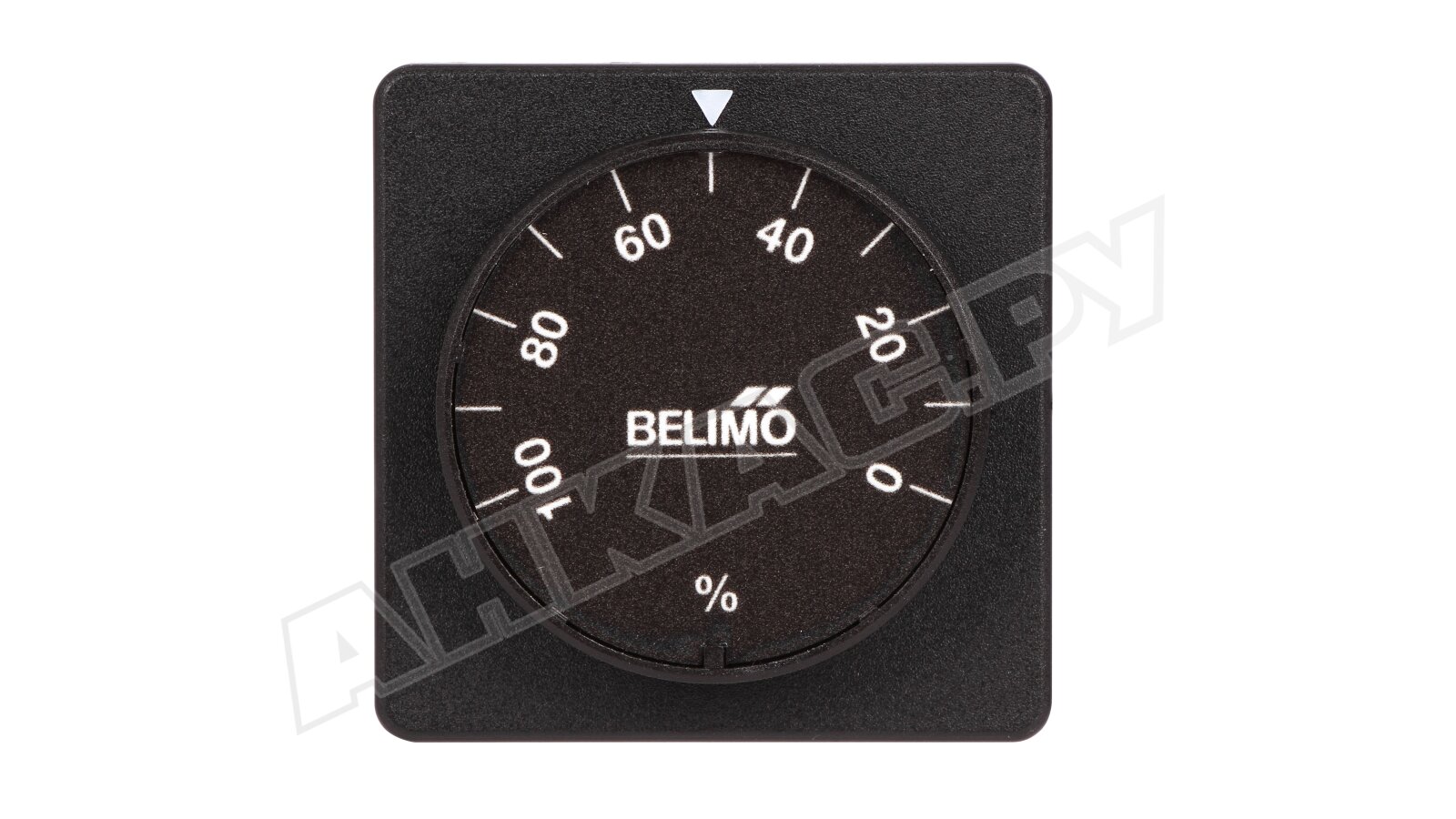

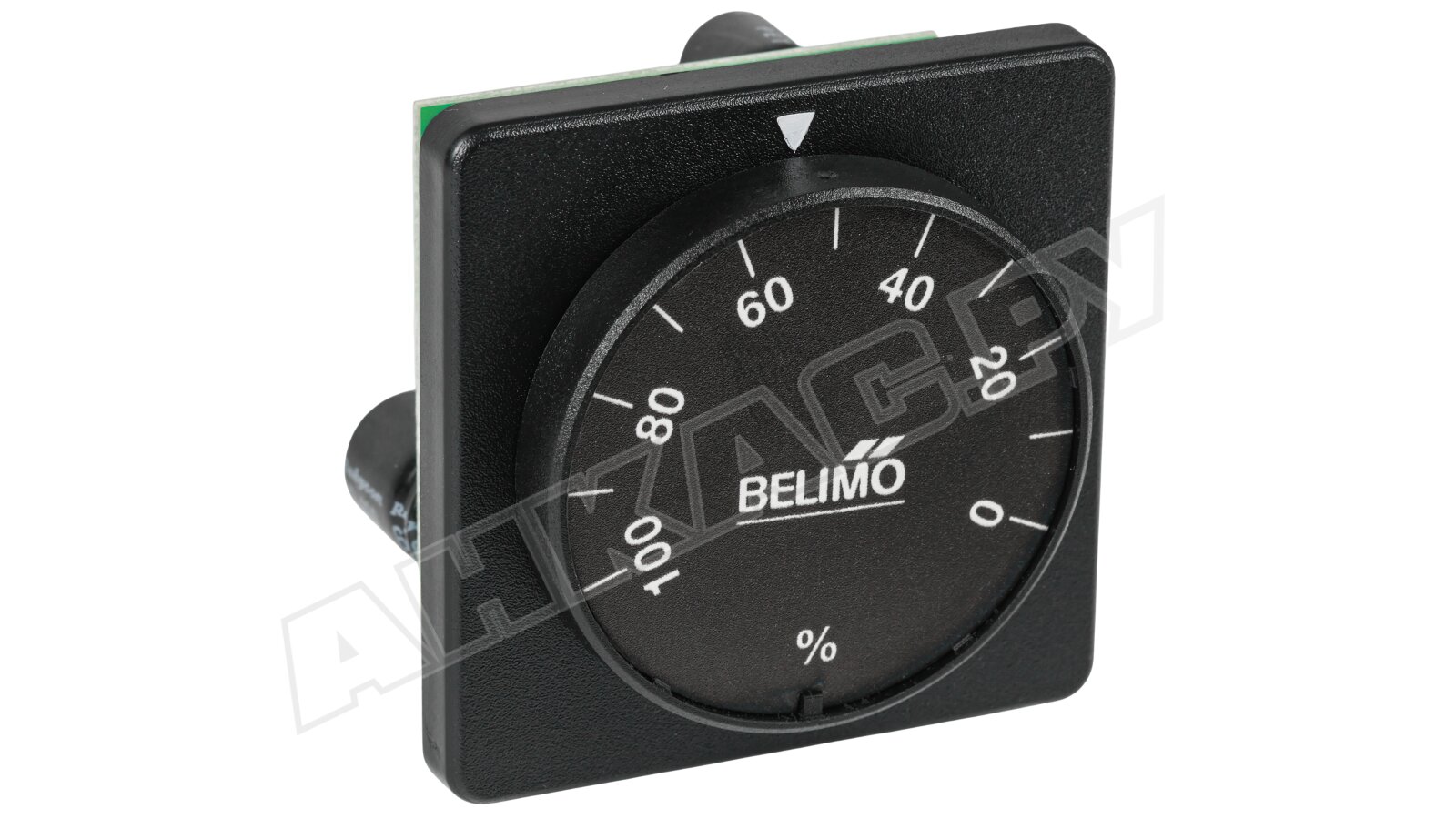

Позиционер обрабатывает управляющий сигнал, исходящий от системы автоматического управления, и затем отправляет соответствующую команду приводу. Это позволяет добиться необходимого положения рабочего органа согласно заданному алгоритму. Угол вращения определяется настройкой управляющего потенциометра. Генерируемый пропорциональный аналоговый сигнал влияет на фактический угол поворота привода.

Основные технические параметры

• Питание: 24 В переменного или постоянного тока (AC/DC). Допустимый диапазон: 19,2–28,8 В.
• Номинальная мощность: 1,0 ВА.
• Потребление энергии: 0,3 Вт.
• Управляющий сигнал: 2–10 В/ 0–10 В .
• Регулирование в диапазоне: 0–100% угла поворота привода.
• Уровень электрозащиты встроенных компонентов от пыли и влаги: IP40 (IP54 при использовании кабельного ввода).

Ключевые особенности

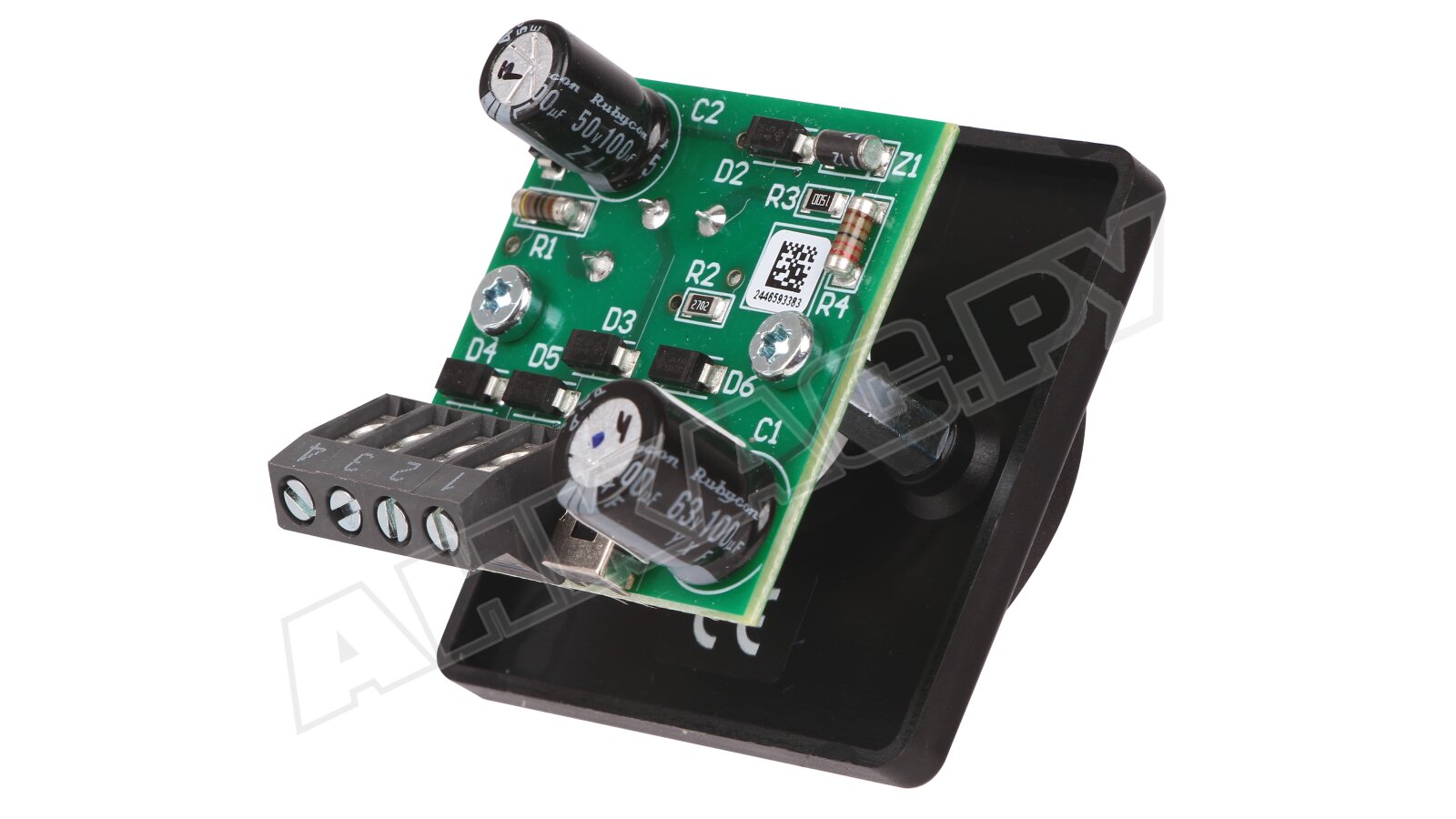

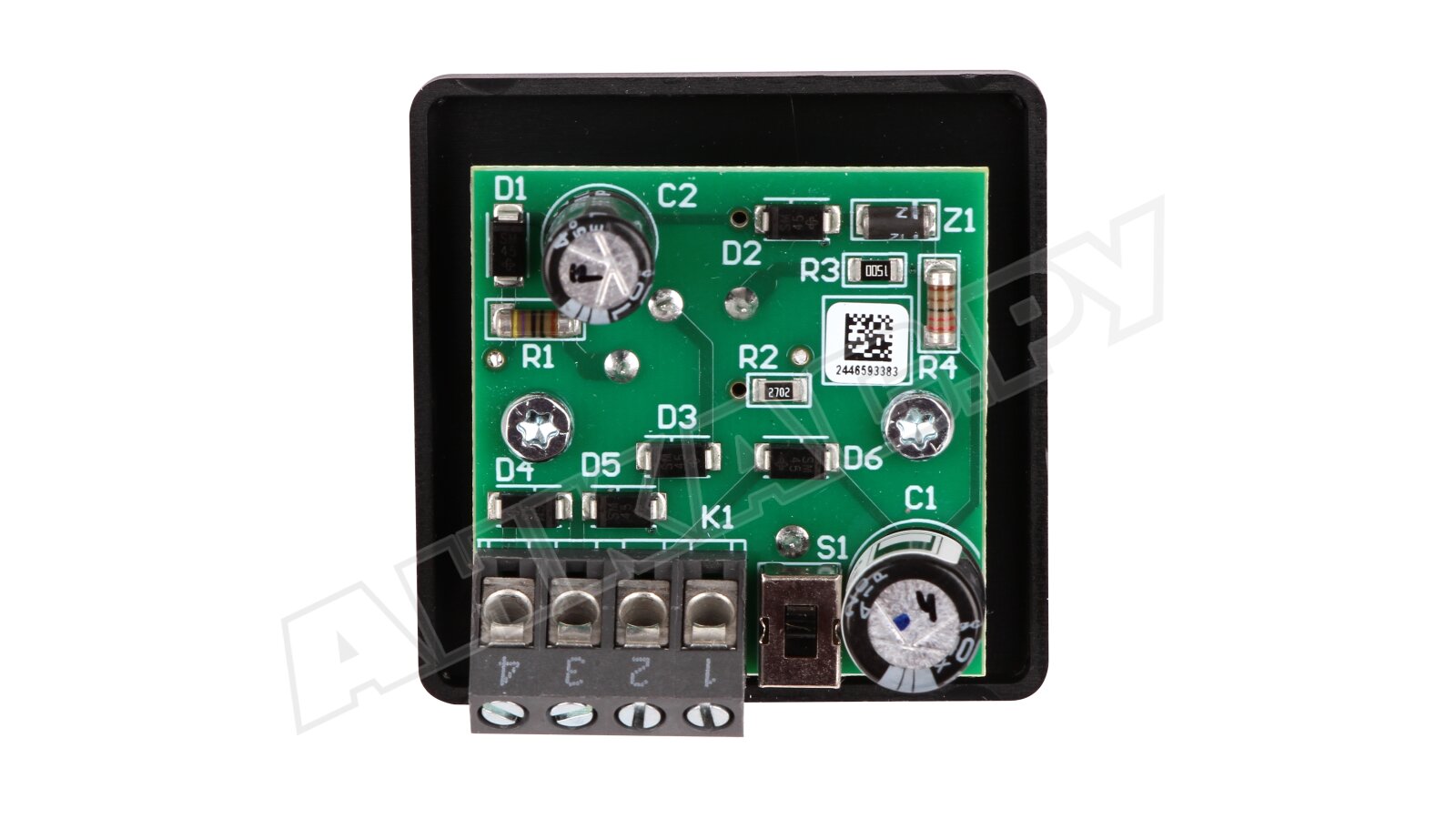

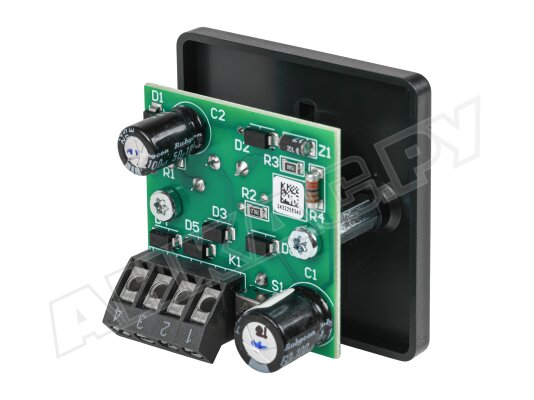

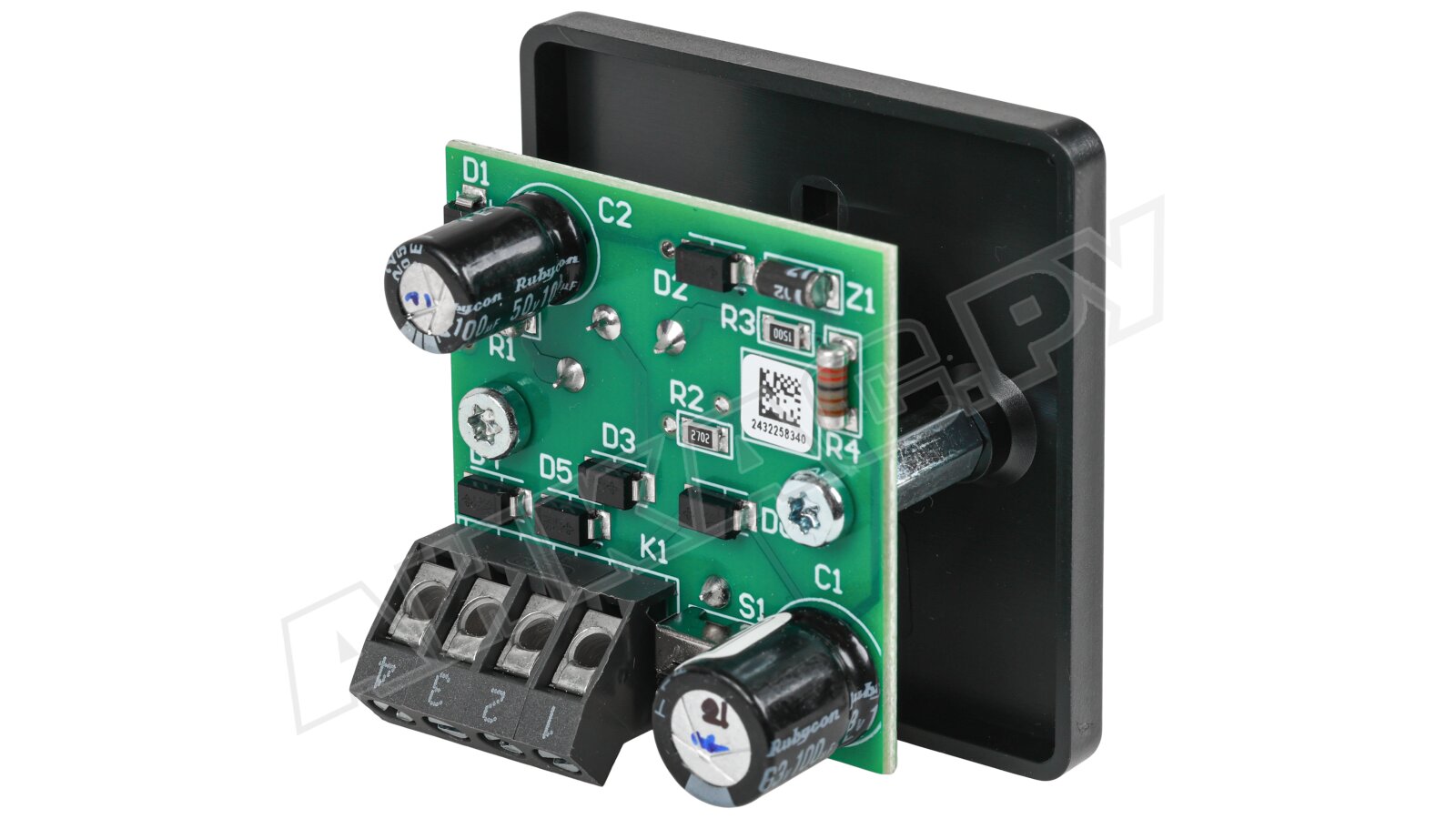

Устройство собрано в компактном и ударопрочном корпусе, что делает его пригодным для монтажа в стесненных пространствах и воздействии механических нагрузок. Позиционер не требует регулярного технического обслуживания и совместим с широким спектром исполнительных механизмов. Предусмотрена возможность механического ограничения рабочего угла поворота. Модель SGF24 разработана для встраиваемого монтажа.

Применение

Позиционер служит для удаленного управления приводами. Обеспечивает плавное регулирование или ограничение минимального положения. Широко используется для точного управления запорной и регулирующей арматурой в различных промышленных системах.

Условия эксплуатации

Позиционер рассчитан на работу в температурном режиме -20...+50 °C и при относительной влажности воздуха 5-95%. Конденсация не допускается.
