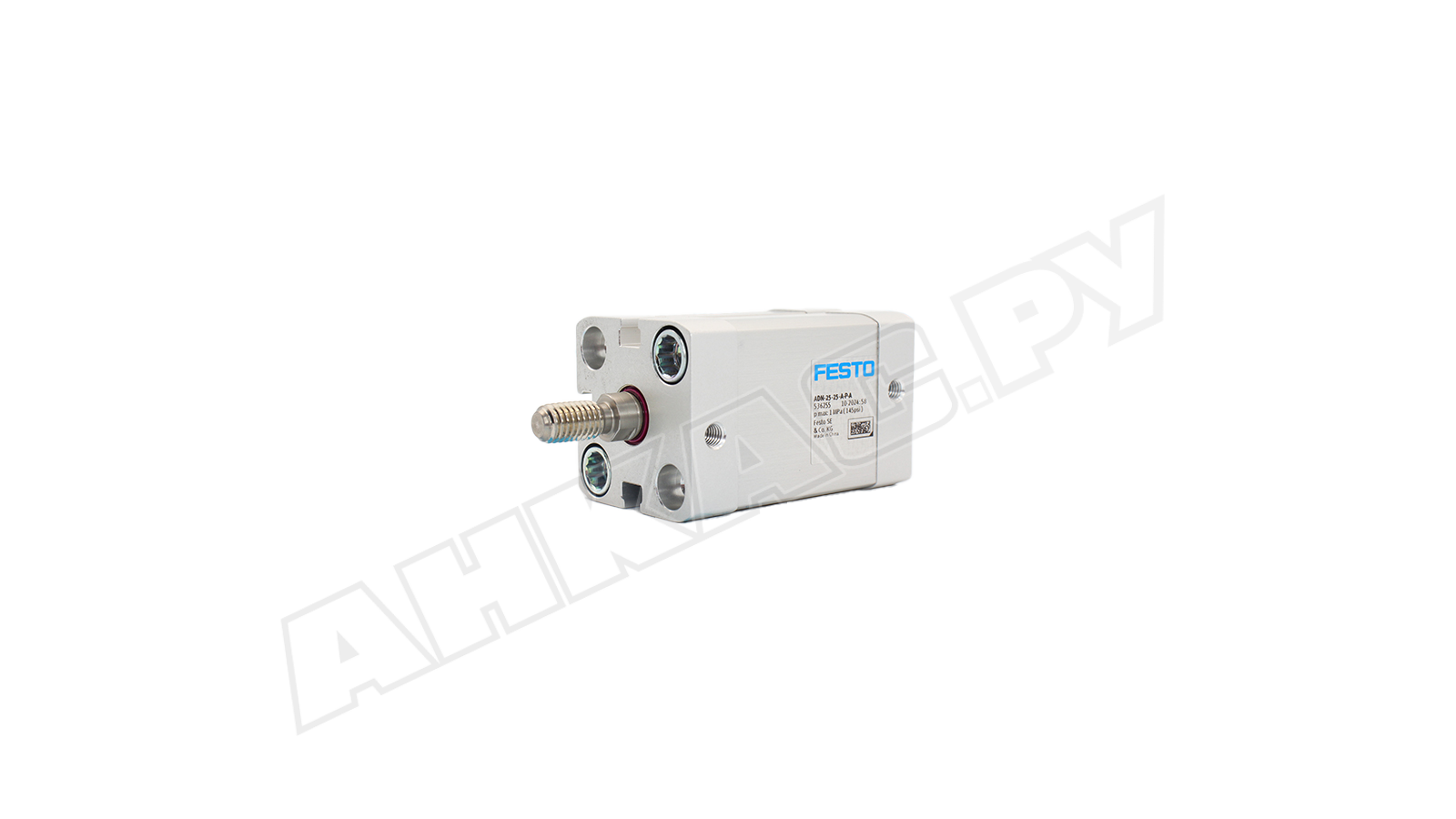

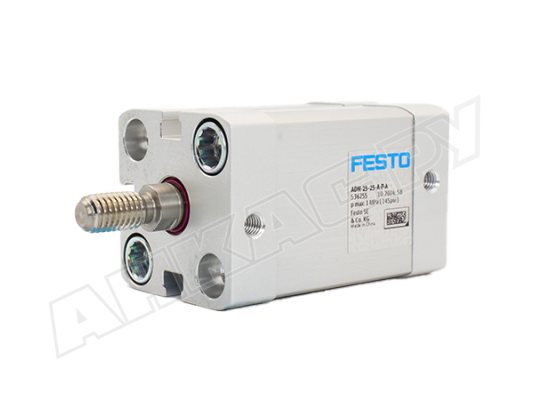

Пневмоцилиндр компактный Festo ADN-25-25-A-P-A

Пневмоцилиндр компактный Festo ADN-25-25-A-P-A, арт: 536255 разработан для выполнения функций линейного перемещения, фиксации или зажима различных деталей. Отличительной чертой являются уменьшенные вдвое размеры по сравнению со стандартными цилиндрами (соответствующими нормам ISO 15552 и ISO 6432), при этом силовые характеристики остаются на таком же уровне. Это делает его идеальным решением для экономии рабочего пространства.

Принцип работы и технические параметры

Пневмоцилиндр работает на сжатом воздухе, подаваемом под давлением от 0,6 до 10 бар. Для оптимальной и безотказной эксплуатации требуется чистый, отфильтрованный воздух. Допускается использование как смазанного (при условии постоянной внутренней смазки), так и несмазанного воздуха. Подключение к пневмосистеме осуществляется через резьбовое соединение М5.

Цилиндр оборудован односторонним штоком и действует в двухстороннем режиме, обеспечивая плавность хода. При давлении 6 бар усилие выдвижения штока составляет около 295 Н, а втягивания – 247 Н. Ход штока – до 25 мм, диаметр поршня – 25 мм.

Конструктивные особенности

• Пневмоцилиндр изготовлен согласно стандарту ISO 21287. Конструкция включает цилиндрический корпус из алюминия с гладким анодированием, поршень и шток из высококачественной нержавеющей стали (коррозионная стойкость класса 2), а также торцевые крышки из анодированного алюминия. Уплотнения выполнены из полиуретана TPE-U(PUR). Рабочий температурный диапазон составляет от -20°C до +80°C.
• Интегрированный магнит позволяет бесконтактно отслеживать положение штока с помощью специальных датчиков.
• Элементы демпфирования (упругие кольца), расположенные в конечных точках хода, сглаживают энергию удара, увеличивая срок службы цилиндра и сопряженного оборудования.
• Благодаря широкому спектру монтажных приспособлений, пневмоцилиндр легко интегрируется в существующие промышленные системы. Монтаж возможен в любом пространственном положении, используя внутреннюю резьбу, сквозные отверстия или специализированные крепежные элементы.

Сферы применения

Пневмоцилиндры Festo серии ADN нашли широкое применение в различных промышленных секторах, где важны точное позиционирование, надежный захват, фиксация или выталкивание деталей. Они успешно используются на автоматизированных линиях, в упаковочном оборудовании, а также в процессах производства и обработки различных материалов.

Купить пневмоцилиндры Festo можно как в стандартной комплектации, так и с необходимыми монтажными аксессуарами. Для получения детальной консультации обращайтесь к нашим специалистам.
