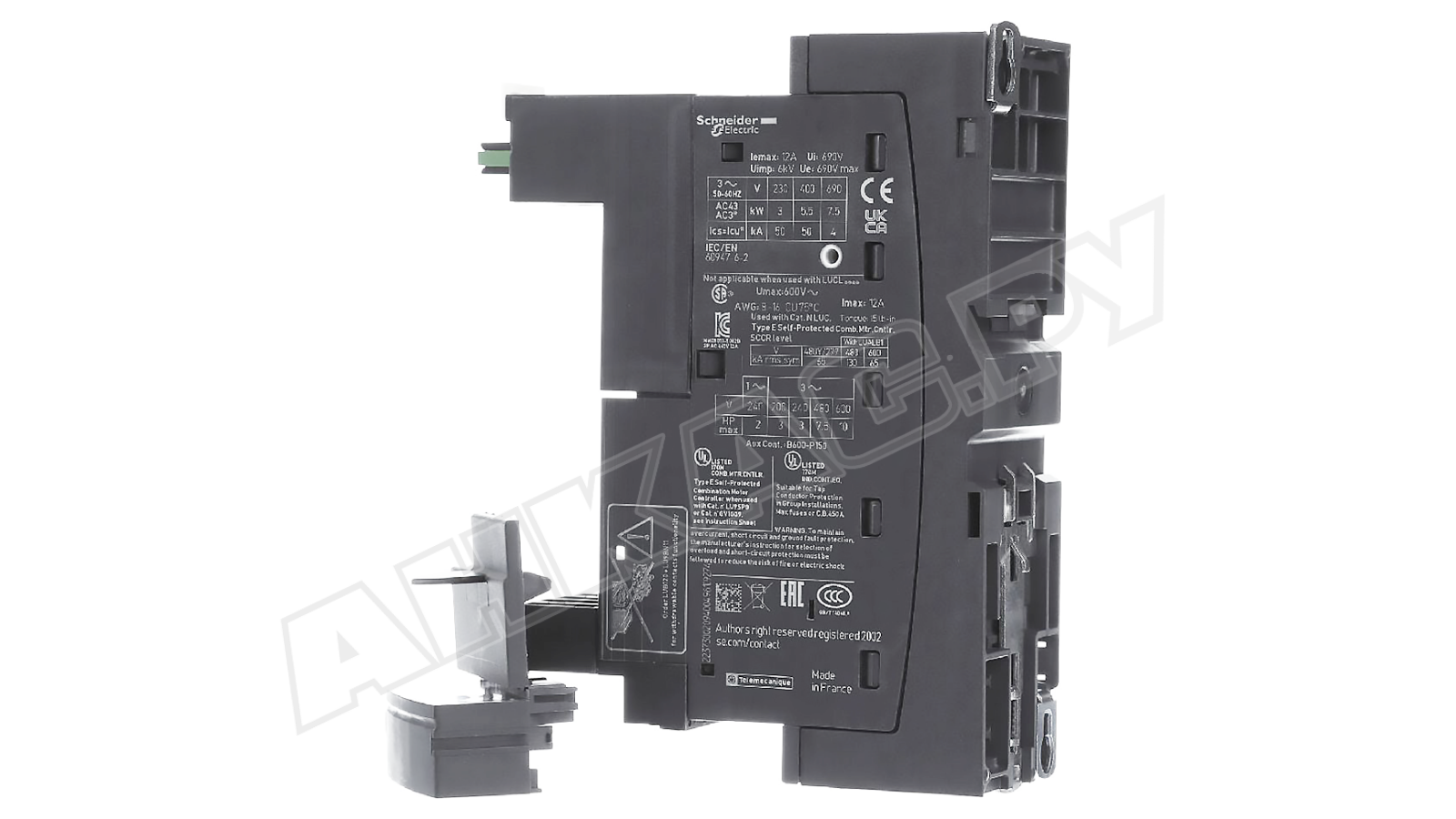

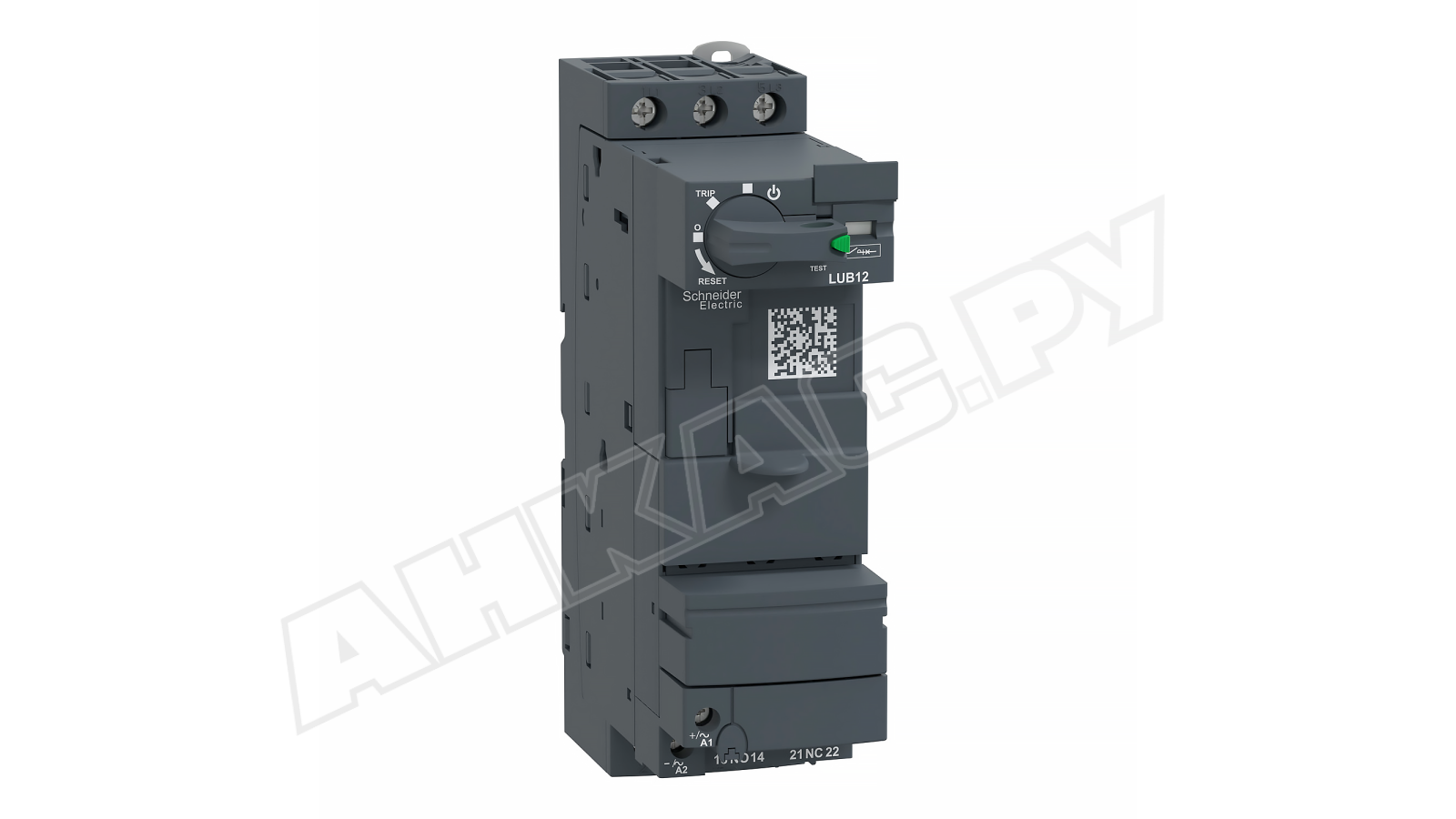

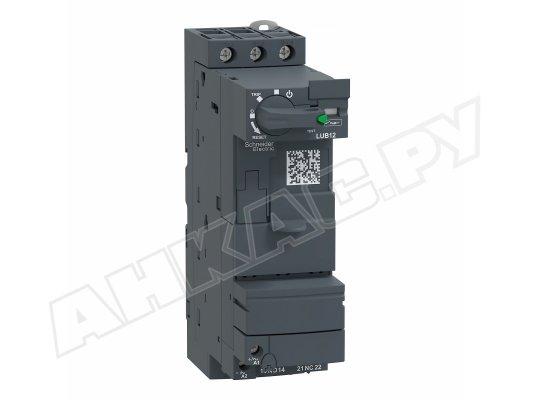

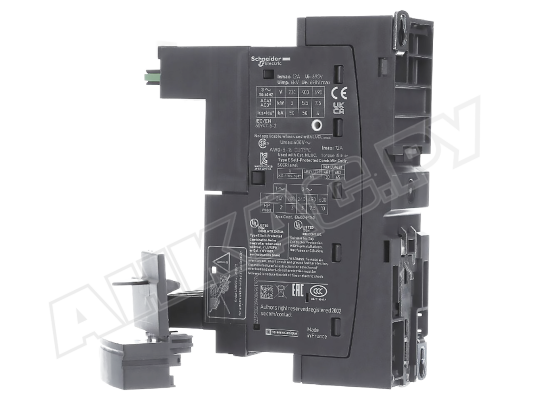

Нереверсивный силовой блок Schneider Electric LUB12

Нереверсивный силовой блок Schneider Electric LUB12 предназначен для управления электродвигателем мощностью до 5500 Вт и его защиты. Разработан в строгом соответствии с международными стандартами, включая EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, а также с учетом требований CSA C22.2 No 60947-4-1.

Ключевые технические и эксплуатационные параметры

• Рабочий диапазон напряжения: 220-690 В.
• Диапазон номинального тока: 9-12 А.
• Стандартная силовая база с тремя нормально разомкнутыми (3NO) контактами, рассчитанная на ток 12 А и напряжение 690 В.
• Поставляется в комплектации блоком управления LUC.
• Подходит для управления трехфазными электродвигателями с мощностью до 5500 Вт при напряжении 400 В.
• Обладает высокой отключающей способностью (Icu 50 кА при 400 В) и обеспечивает надежное управление пуском и остановкой.
• Максимальная частота коммутаций составляет 3600 циклов в час.
• Применяется в режимах AC-43, AC-44, AC-41.
• Имеет встроенные вспомогательные контакты: один нормально-разомкнутый (NO) и один нормально-замкнутый (NC).
• Механическая долговечность достигает 15 миллионов циклов.

Основное назначение

Силовой блок является ключевым компонентом системы TeSys Ultra от Schneider Electric, интегрирующей в себе функции автоматического выключателя, контактора, теплового реле и разъединителя.

Сертификация

Продукт имеет сертификаты CE, UL, CSA, CCC, EAC, ASEFA, ATEX, а также адаптирован для морского применения.

Конструкция и установка

Устройство включает силовые контакты, катушку управления, поворотную рукоятку и модульное исполнение, позволяющее добавлять вспомогательные модули для расширенных функций защиты и управления.

Блок оснащен клеммами для цепей управления и защитными шторками для закрытия свободных пространств.

Предусмотрена электрозащита класса IP20 для передней панели и подключений, а также IP40 для других зон, согласно IEC 60947-1.

Огнестойкость компонентов, контактирующих с токоведущими частями, составляет 960 °C, а прочих – 650 °C (IEC 60695-2-12).

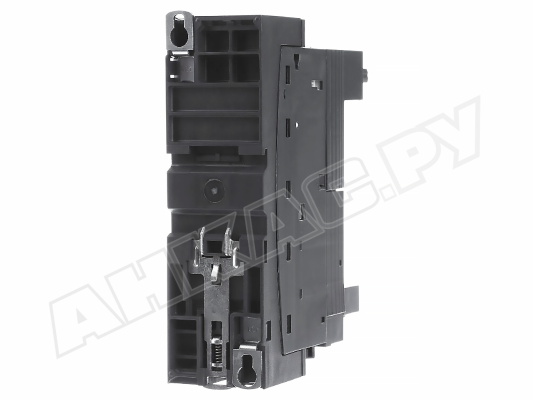

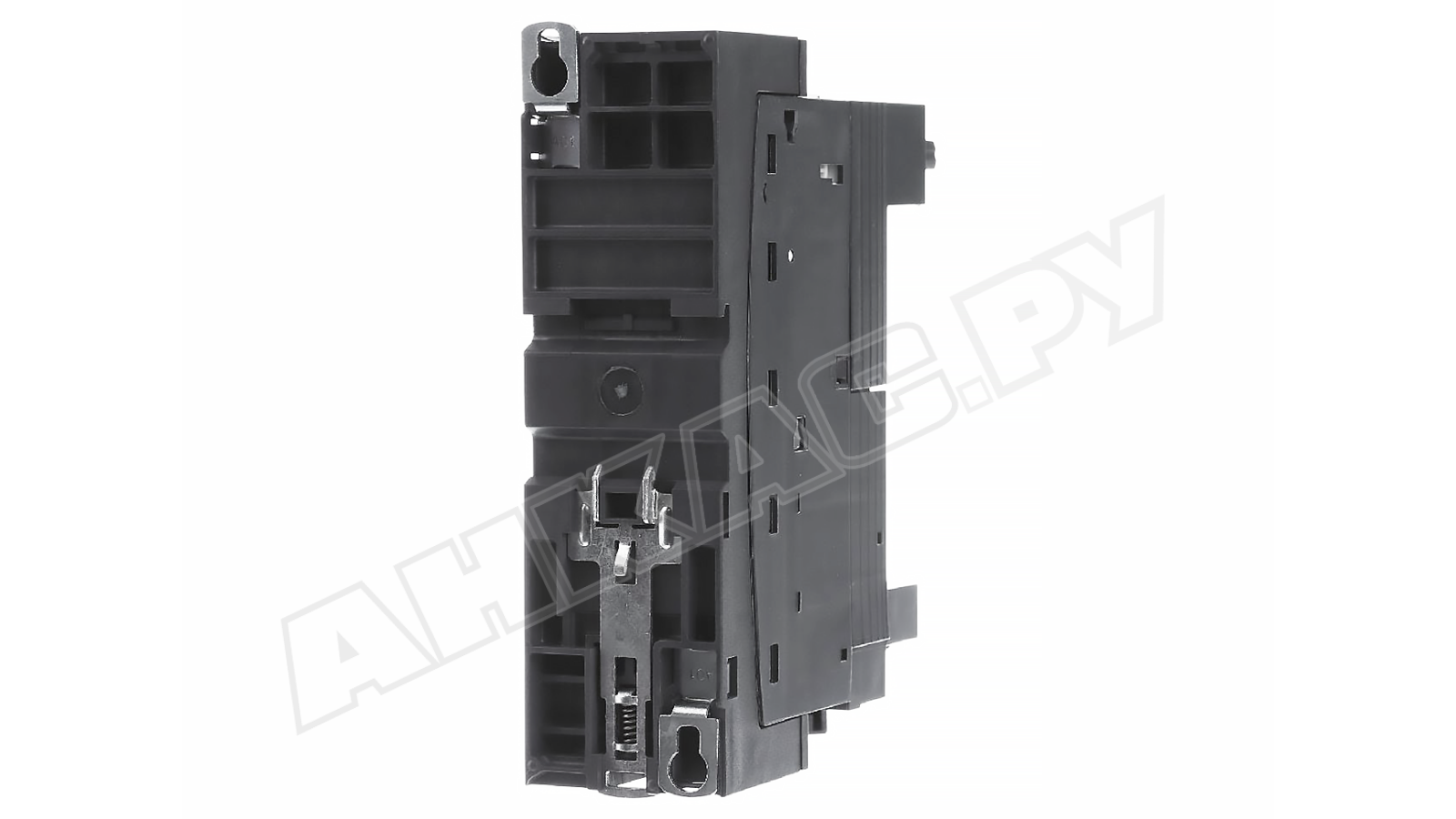

Возможен монтаж силового блока на DIN-рейку или фиксация винтами, с возможностью блокировки поворотной рукоятки.

Условия эксплуатации

Диапазон рабочих температур окружающей среды составляет от -25...+60 °C.
