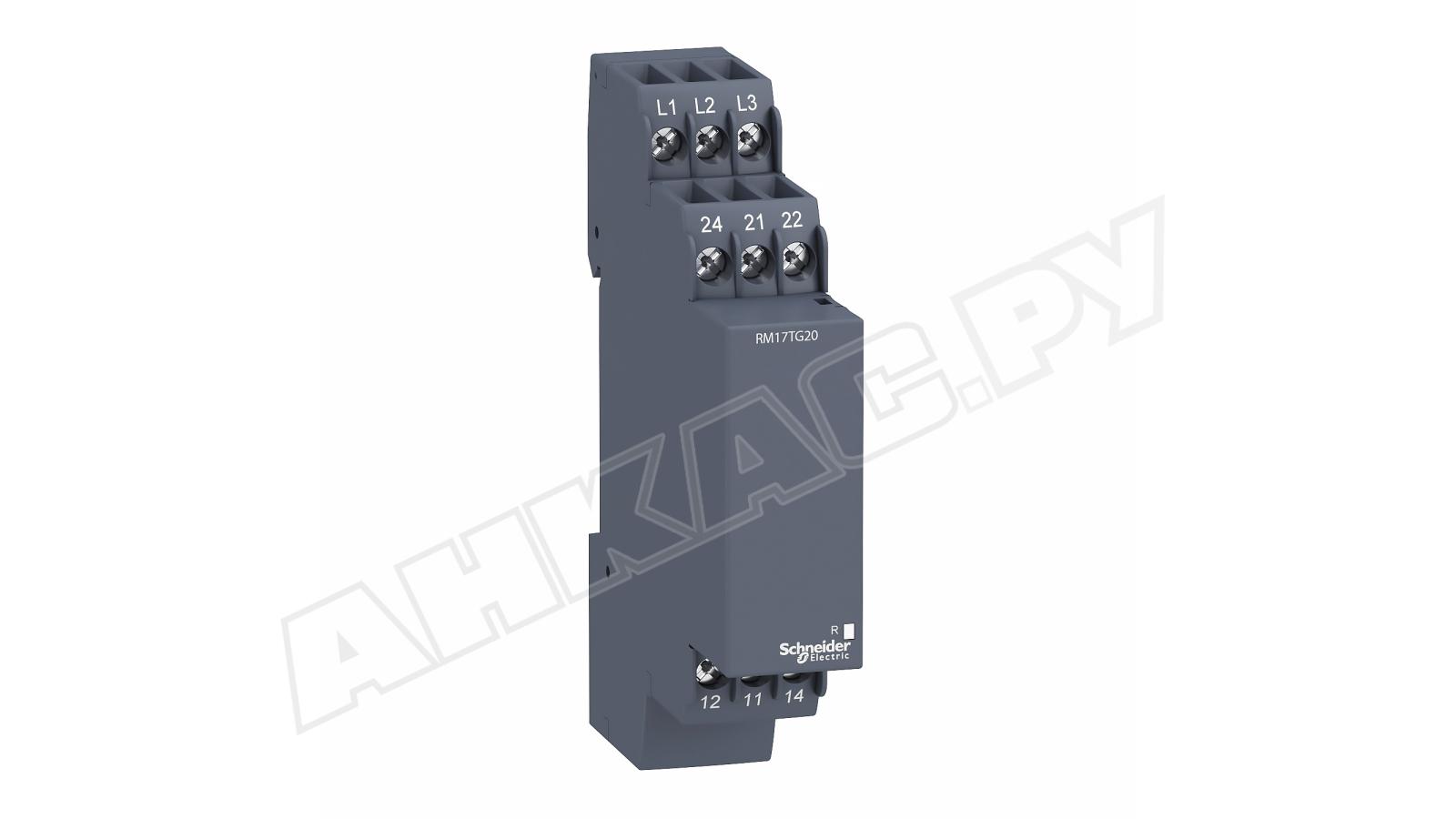

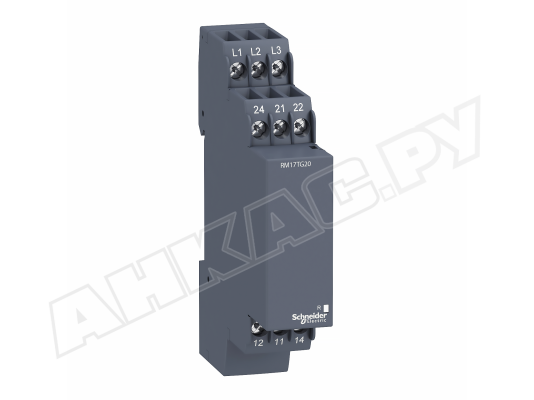

Реле контроля фаз Schneider Electric RM17TG20

Реле контроля фаз Schneider Electric RM17TG20 предназначено для мониторинга электропитания в трехфазных сетях. Это оптимальное решение для контроля электрических параметров в промышленных и строительных системах управления. Широко используется в автоматизированных производственных процессах и пригодно для модернизации устаревших систем без необходимости использования программируемых логических контроллеров.

Особенности и параметры

• Функциональность: реле отслеживает состояние собственного источника питания. При возникновении аномалий в питании, выходное реле автоматически отключается.
• Контролируемые параметры: последовательность фаз, обрыв одной из фаз.
• Диапазон измерения: 208 - 480 В перем. тока.
• Задержка: отсутствует.
• Выходные контакты: 2 переключающих. Номинальный ток 5 А.
• Назначение: для трехфазного электропитания.
• Коммутационная способность: 1250 ВА.
• Допустимые отклонения напряжения цепи управления: -12%, +10%.
• Мощность энергопотребления: 0-22 ВА при 400 В перем. тока, 50 Гц.
• Задержка при включении: 650 мс.
• Время срабатывания при неисправности: менее 130 мс.
• Подключение: Винтовые клеммные зажимы.
• Ресурс: электрическая износостойкость – 10 тыс. циклов под нагрузкой; механическая – 30 миллионов циклов.
• Сертификация: IEC 60255-1, ГОСТ, C-Tick, UL, CSA, GL.

Конструкция и монтаж

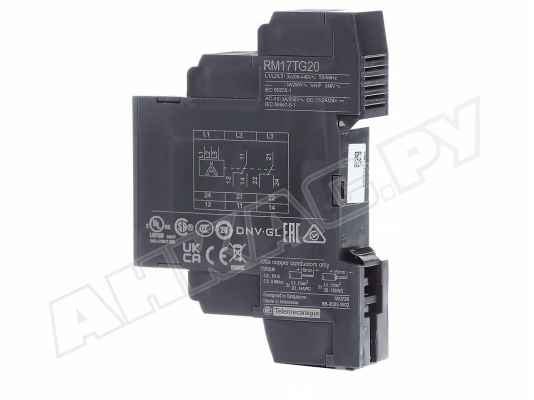

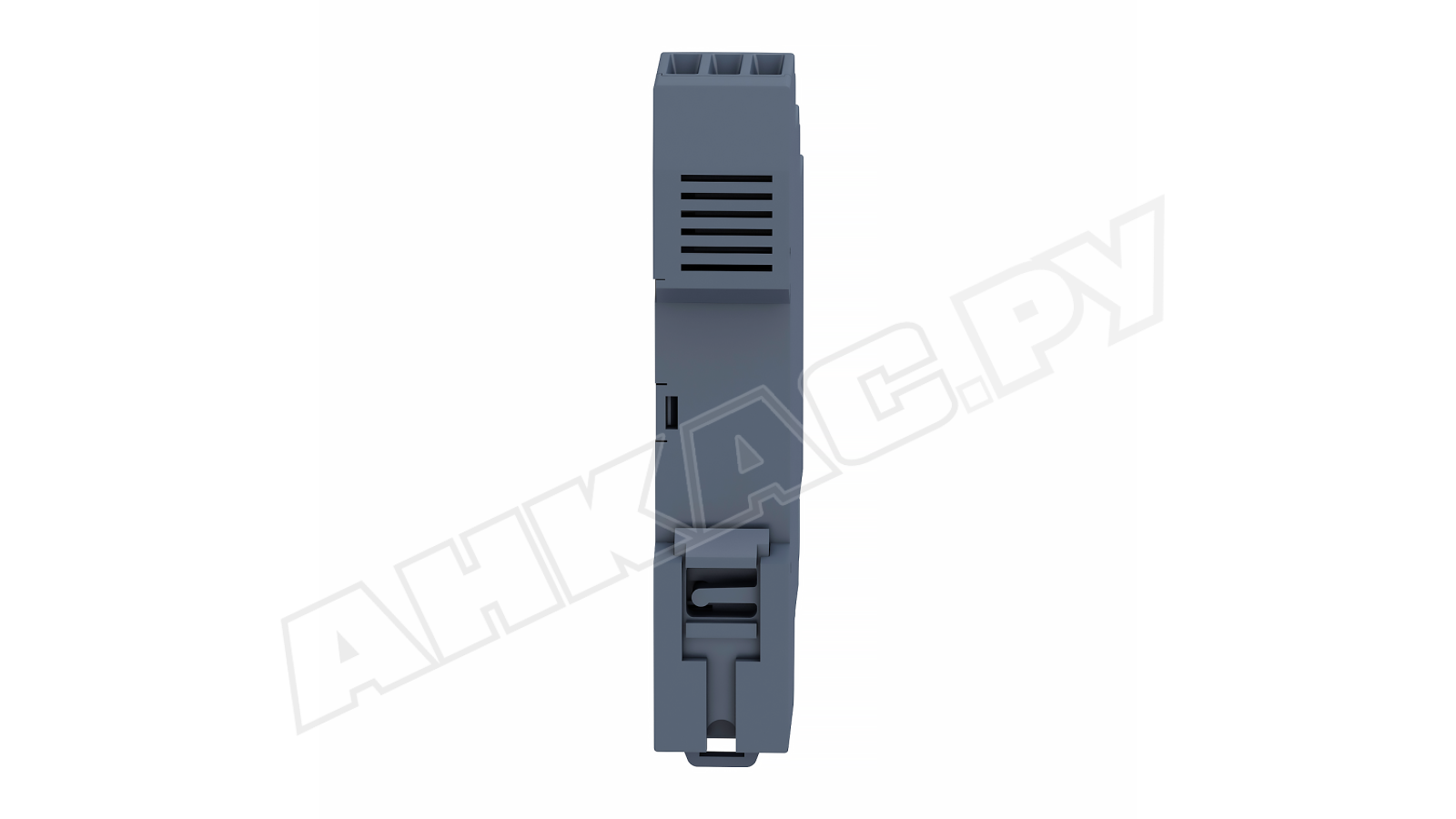

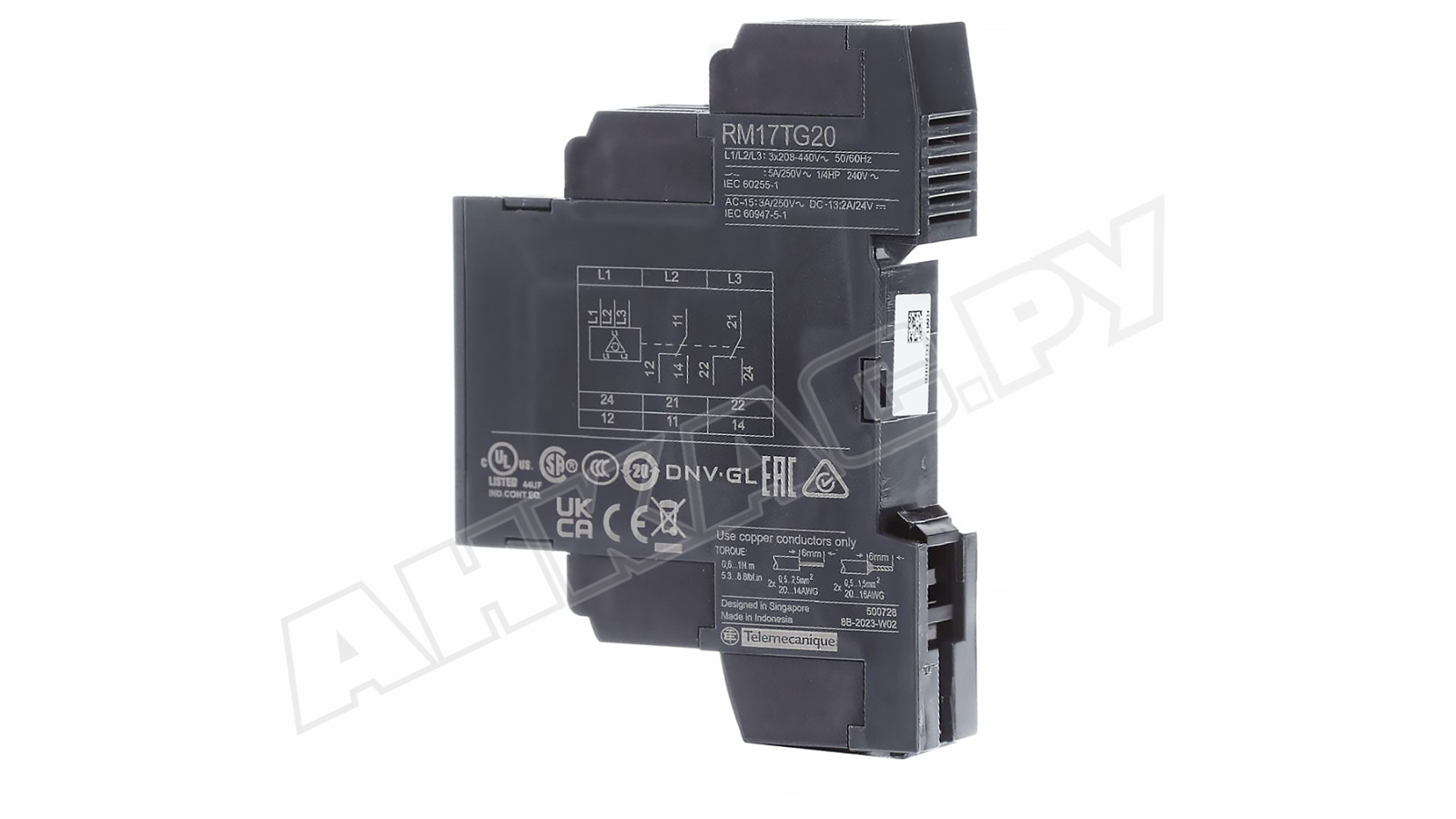

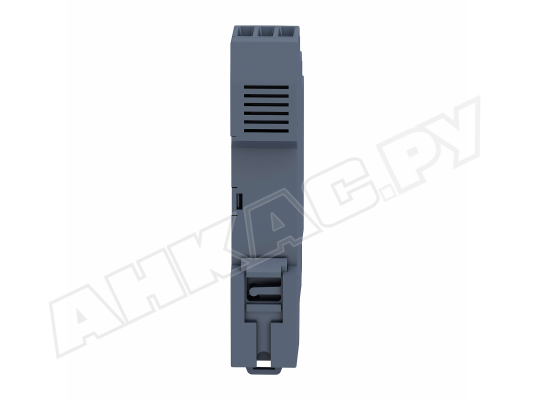

Компактный корпус (17,5 мм в ширину) изготовлен из ударопрочного, самозатухающего композита. Степень защиты: IP20 для клемм и IP30 для корпуса (согласно IEC 60529). Пломбируемая крышка с регулировочными винтами обеспечивает точную настройку. Светодиодный индикатор (желтый) отображает рабочий режим. Крепление осуществляется на стандартную 35-мм DIN-рейку (IEC 60715) в любом пространственном положении.

Преимущества

• Компактность и удобство монтажа на DIN-рейку.
• Наглядная светодиодная индикация состояния.
• Простая и точная настройка параметров.
• Соответствие международным стандартам.
• Широкий спектр применений.

Условия эксплуатации

Рабочий диапазон температур: от -20 °C до +50 °C. Допустимая относительная влажность: до 95%.
