Реле контроля напряжения Schneider Electric RM17UBE15

Реле контроля напряжения Schneider Electric RM17UBE15 предназначено для мониторинга и управления напряжением в однофазных электрических системах. Подходит для модернизации устаревших систем, где отсутствует необходимость в программируемых логических контроллерах (ПЛК). Устройство автоматизирует процесс отключения при отклонениях напряжения и сигнализирует пользователю о возникших проблемах, что способствует оперативному выявлению и устранению неисправностей.

Ключевые характеристики и особенности

• Функционал: обнаружение как превышения, так и понижения напряжения.
• Задержка срабатывания: настраиваемая от 0,1 до 10 секунд с допуском 10% от установленного значения.
• Коммутационная мощность: 1250 ВА.
• Диапазон измерения: от 65 до 260 В переменного или постоянного тока.
• Тип контактного выхода: перекидной (переключающий).
• Время возврата в исходное состояние: 1500 мс.
• Максимально допустимый ток коммутации: 5 А переменного или постоянного тока.
• Рабочий диапазон напряжения электропитания: 50-270 В переменного или постоянного тока.
• Частота цепи управления: 50-60 Гц с погрешностью 10%.
• Номинальный выходной ток: 5 Ампер.
• Гистерезис: фиксированный на уровне 5% от предельного значения.
• Задержка при включении: 1000 мс для постоянного тока, 500 мс для переменного тока.
• Максимальный цикл измерения: 150 мс, основанный на фактическом среднеквадратичном значении.
• Воспроизводимость: 0,5% для входных и измерительных цепей, 1% для задержки.
• Погрешность измерения: менее 1% по всему диапазону, с температурным коэффициентом 0.2%/°C.
• Подключение: через винтовые клеммы.
• Электрическая износостойкость: 100 тысяч циклов под нагрузкой; механическая – 30 миллионов циклов.
• Соответствие нормативам: IEC 60255-1, UL, GL, ГОСТ, C-Tick, CSA.

Конструкция и монтаж

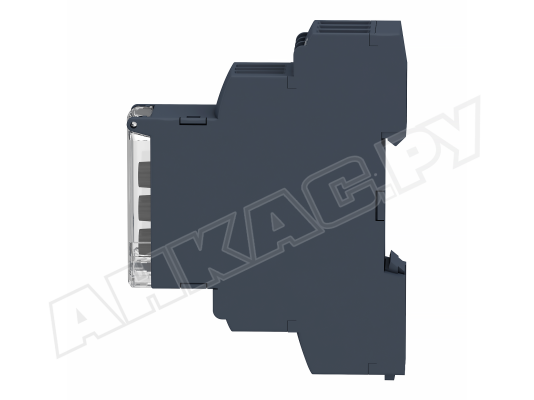

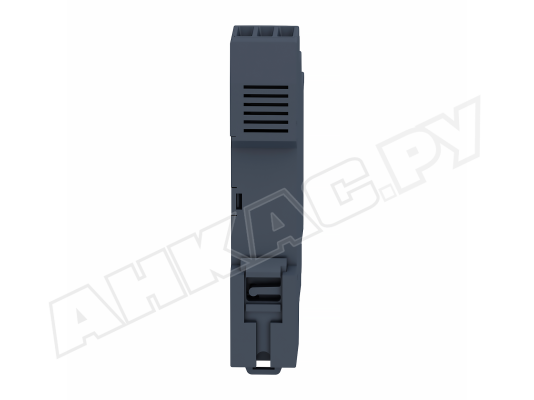

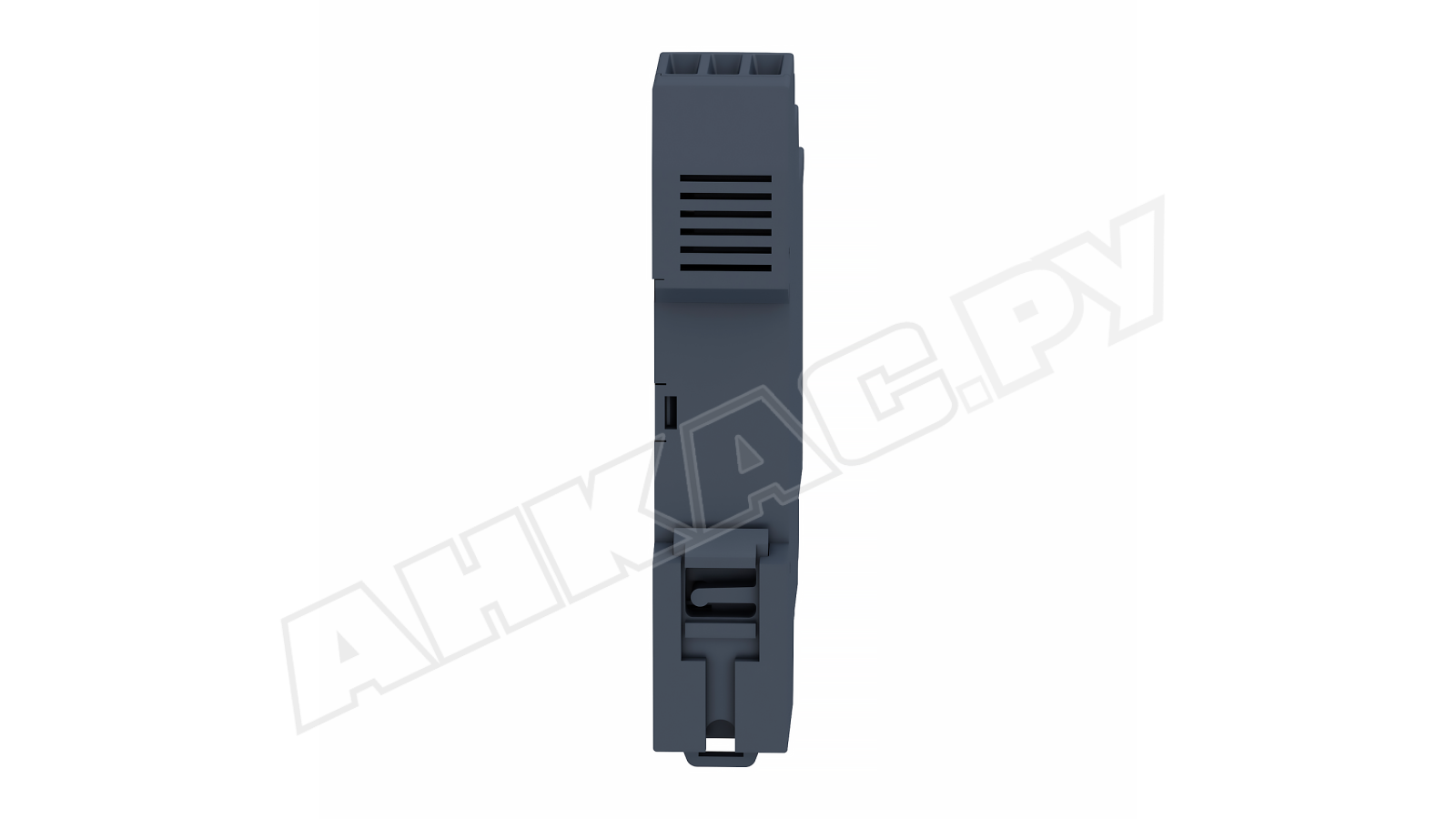

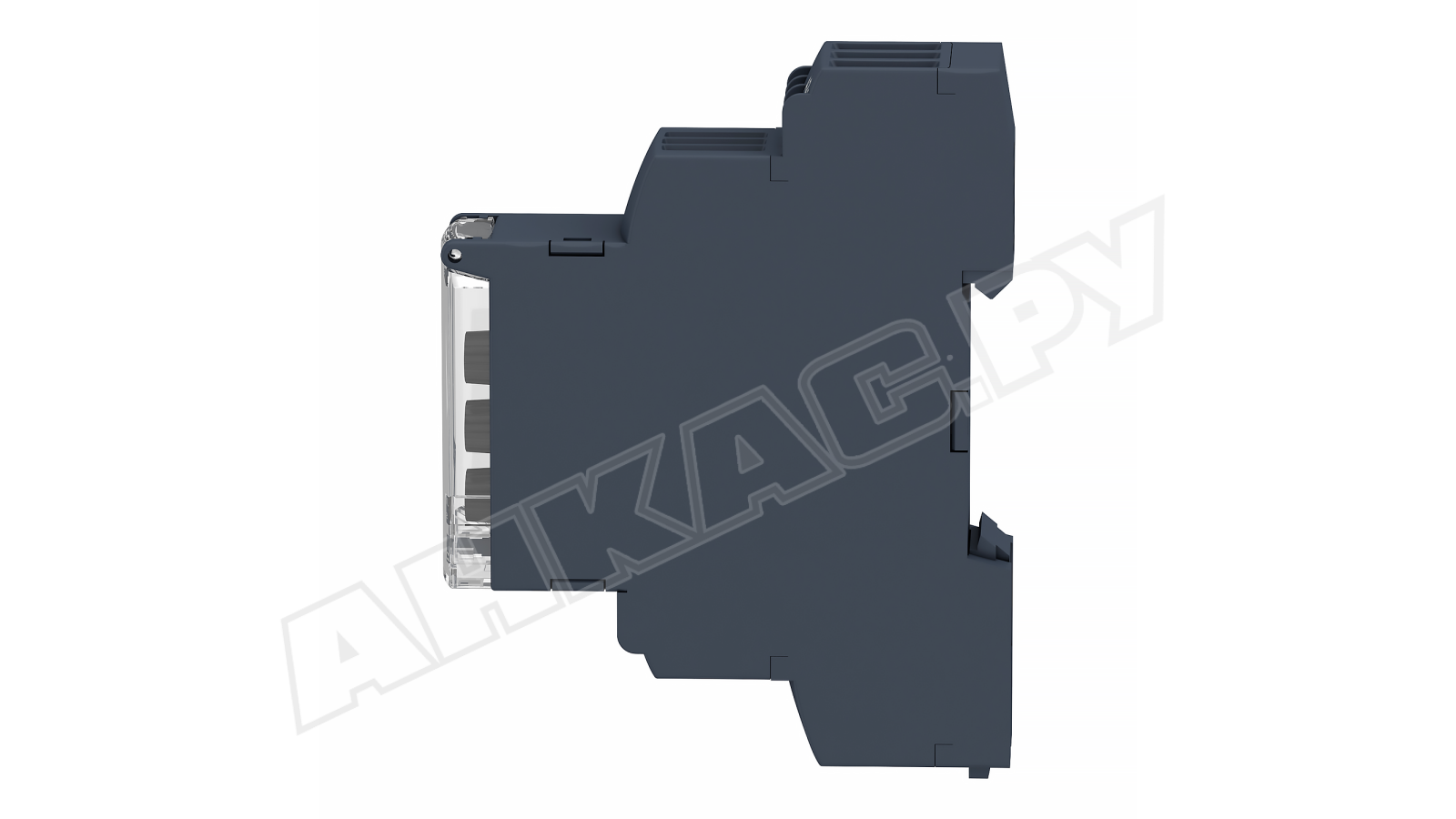

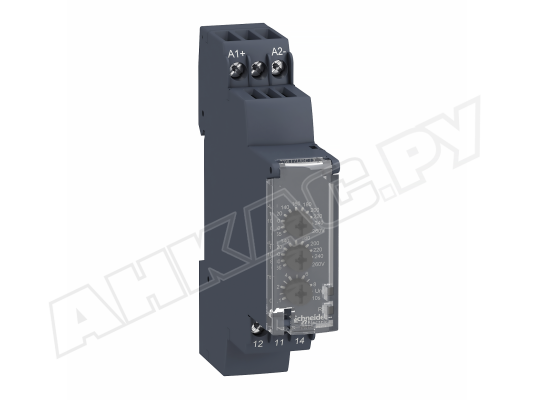

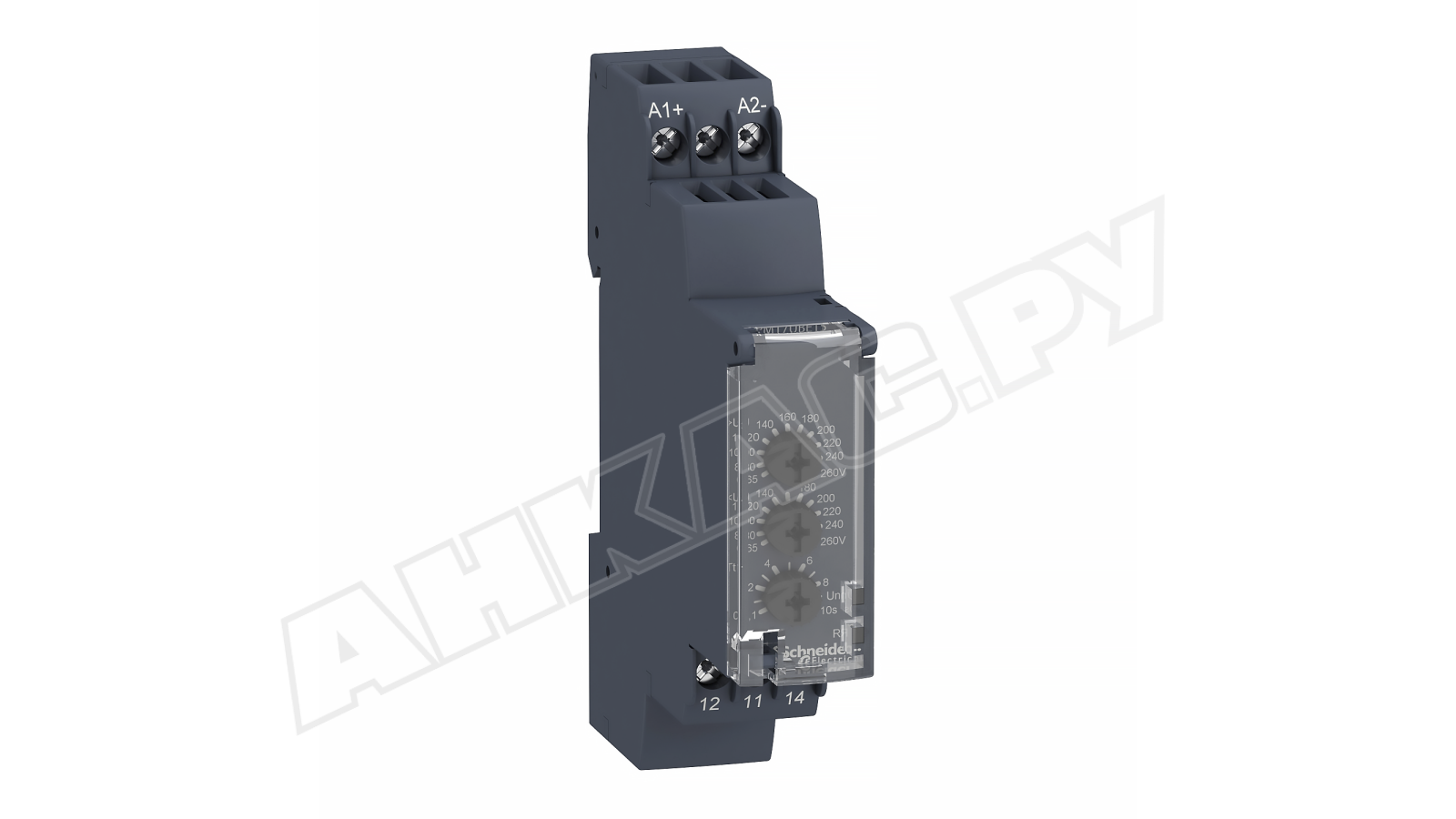

Корпус реле выполнен из ударопрочного, самозатухающего композитного материала. Защита компонентов: IP20 для клемм и IP30 для корпуса (согласно IEC 60529). Крышка с возможностью пломбировки и регулировочными винтами обеспечивает точную настройку. Светодиодная индикация (желтый – режим работы, зеленый – питание) наглядно отображает статус устройства. Монтаж на стандартную 35-мм DIN-рейку (IEC 60715) возможен в любом положении.

Преимущества

• Компактность и простота крепления на DIN-рейку.
• Визуальная индикация рабочих состояний.
• Легкость и точность настройки функциональных параметров.
• Соответствие международным нормам.

Условия эксплуатации

Диапазон рабочих температур: от -20 до +50 °C. Допустимая относительная влажность – до 95%.
