Реле контроля фаз Schneider Electric RM22TG20

Реле контроля фаз Schneider Electric RM22TG20 предназначено для мониторинга цепей питания в трехфазных сетях. Подходит для оценки электрических параметров в промышленных распределительных щитах и строительных электроустановках, находит применение при решении разнообразных задачах автоматизации производства.

Основные характеристики и особенности

• Контролируемые параметры: последовательность фаз, обрыв фазы.
• Коммутационная способность: 2000 В·А.
• Диапазон измерения: 208-480 В (перем. ток).
• Тип контактов: 2 переключающих.
• Сброс в течение 1,5 с при предельном напряжении.
• Задержка при включении электропитания: 650 мс.
• Время срабатывания: не более 200 мс.
• Самоконтроль питания: при отклонениях выходное реле отключается.
• Возможность модернизации устаревших систем без применения программируемых логических контроллеров.
• Долговечность: 100 тысяч электрических и 10 млн. механических циклов.
• Соответствие стандартам IEC 60255-1. Сертификация CE, EAC, RCM, GL, CSA, UL, CCC.

Исполнение

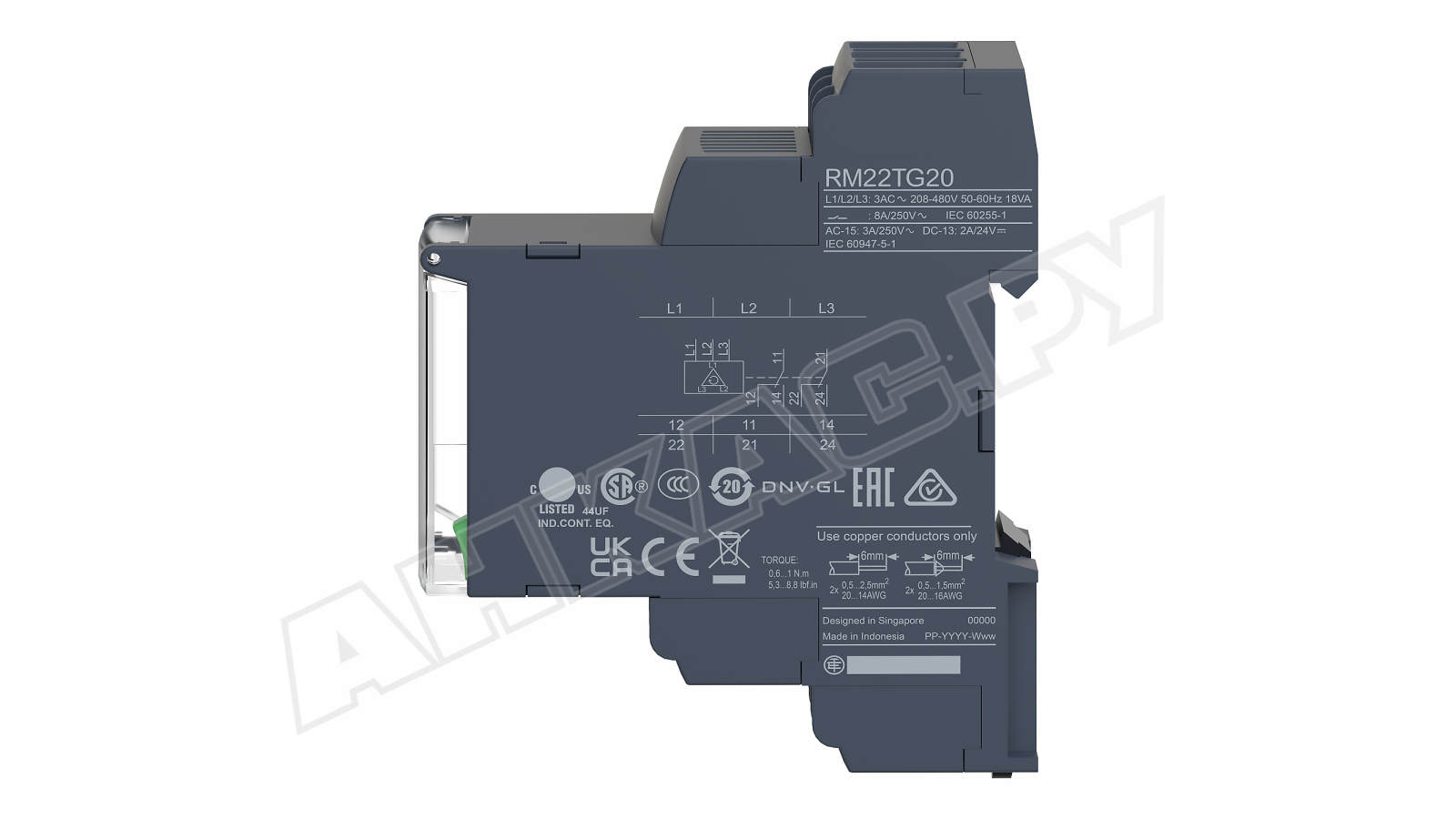

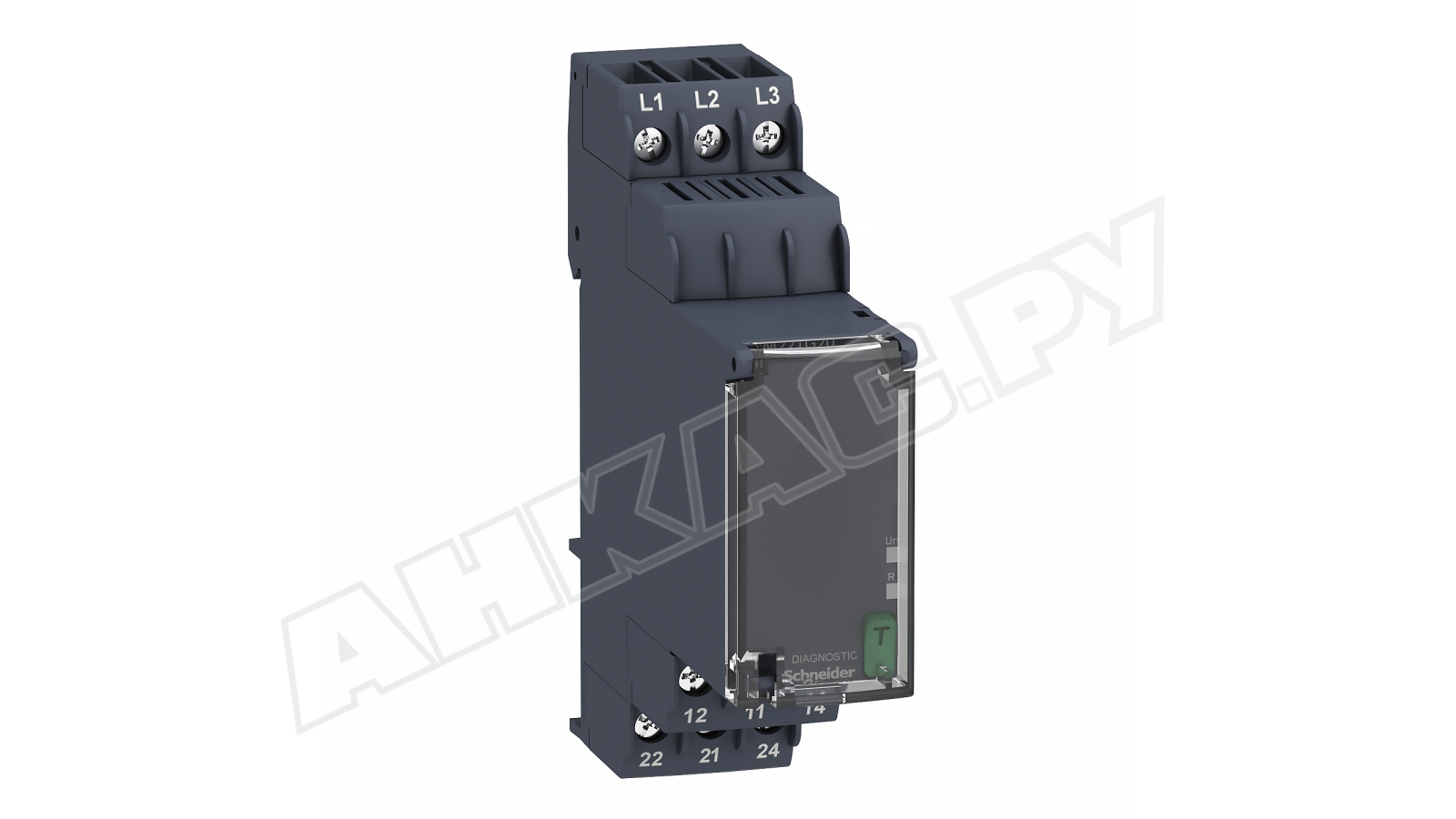

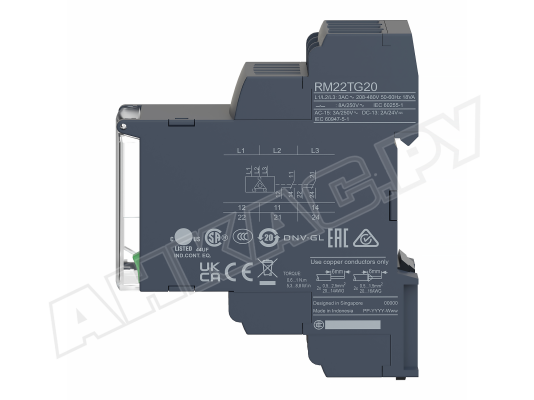

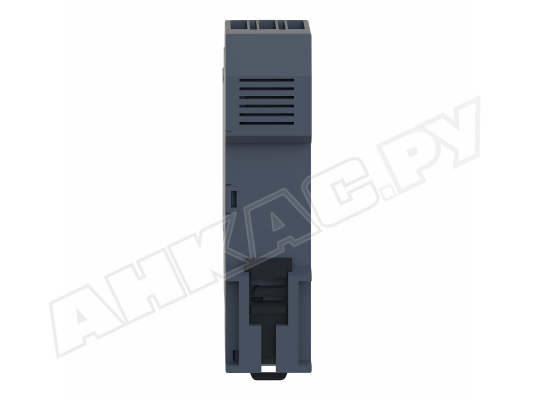

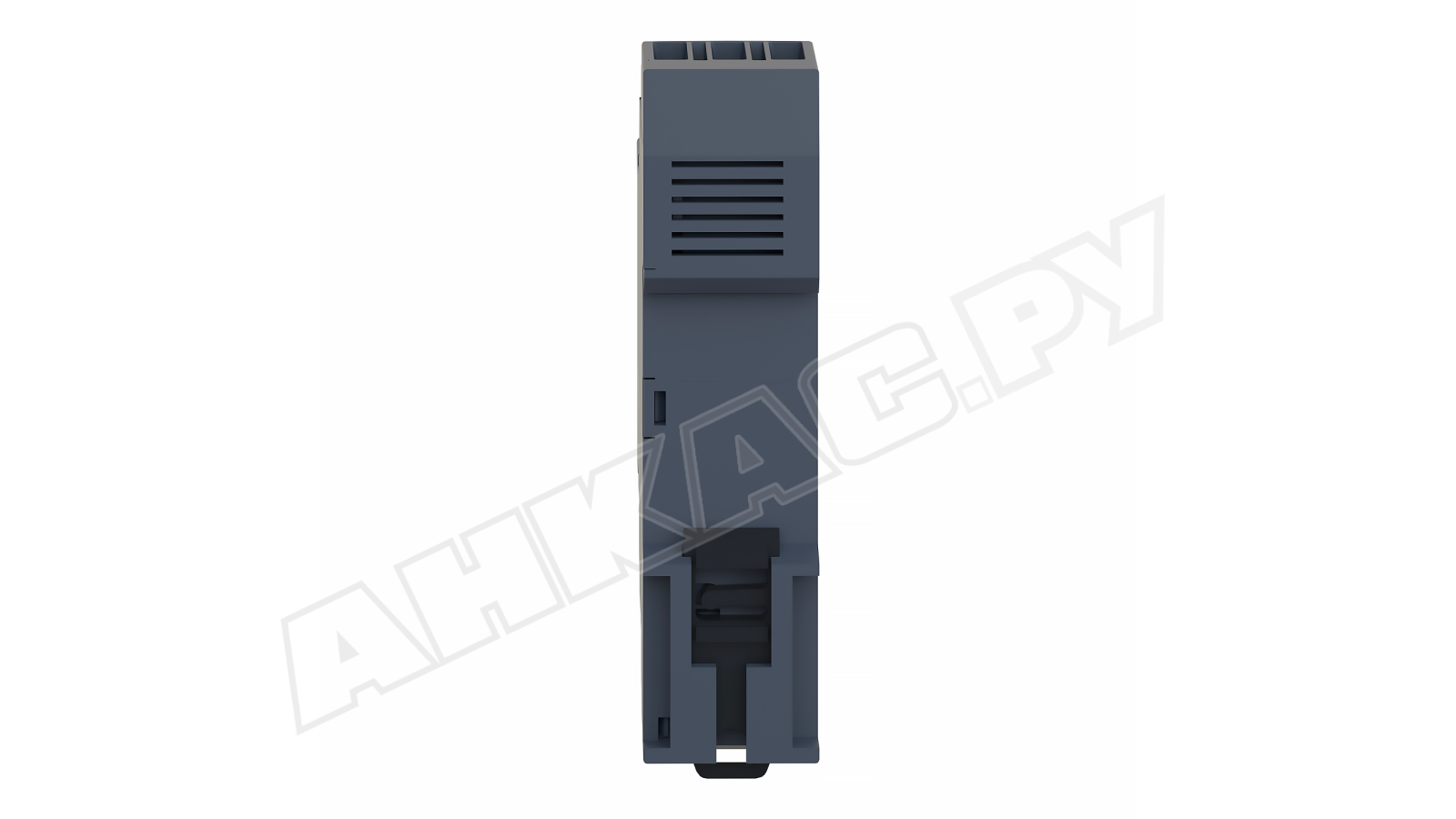

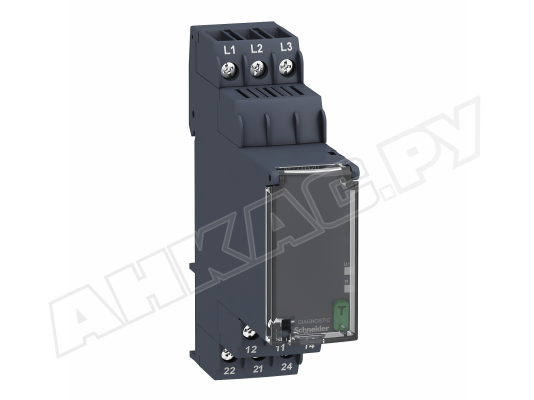

Реле помещено в компактный, ударопрочный модульный корпус из самозатухающего пластика. Степень защиты соответствует классу IP20 для клемм, IP40 для корпуса и IP50 для лицевой панели согласно IEC 60529. Предусмотрена индикация состояния: желтый светодиод – реле активно, зеленый – питание подано. Реле устанавливается на стандартную 35-мм DIN-рейку по IEC 60715 в любой ориентации. Крышка может пломбироваться.

Преимущества:

• Модульная конструкция и многофункциональность.
• Высокая скорость реакции.
• Простота установки и гибкость монтажа на DIN-рейку.
• Возможность размещения в любом пространственном положении.
• Сертификация по международным стандартам.

Условия эксплуатации

Реле обеспечивает надежную работу в диапазоне температур -20...+50 °C при частоте 60 Гц и -20...+60 °C при частоте 50 Гц для переменного/постоянного тока.
