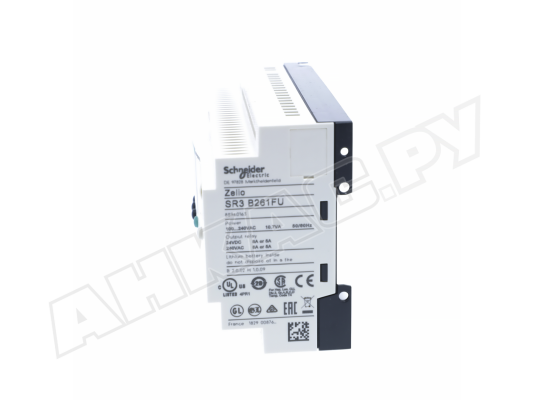

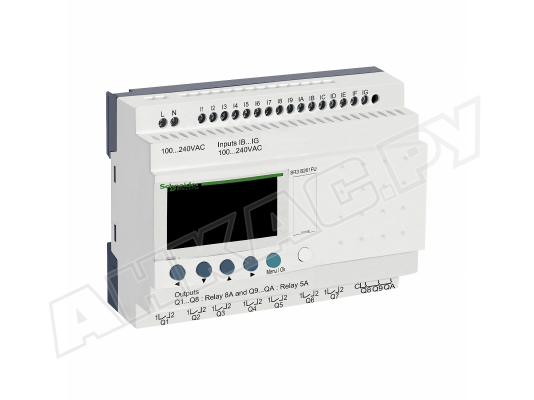

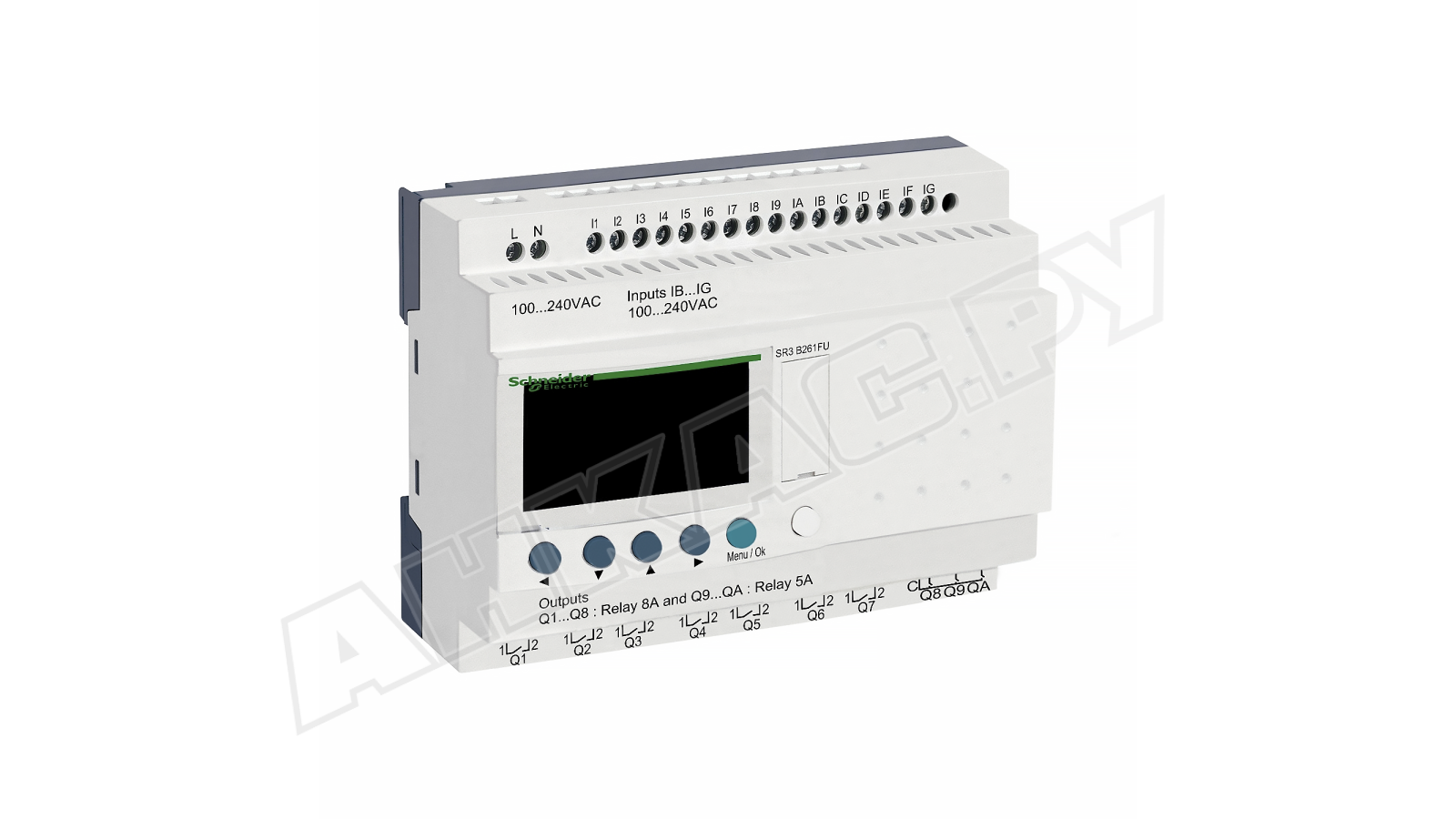

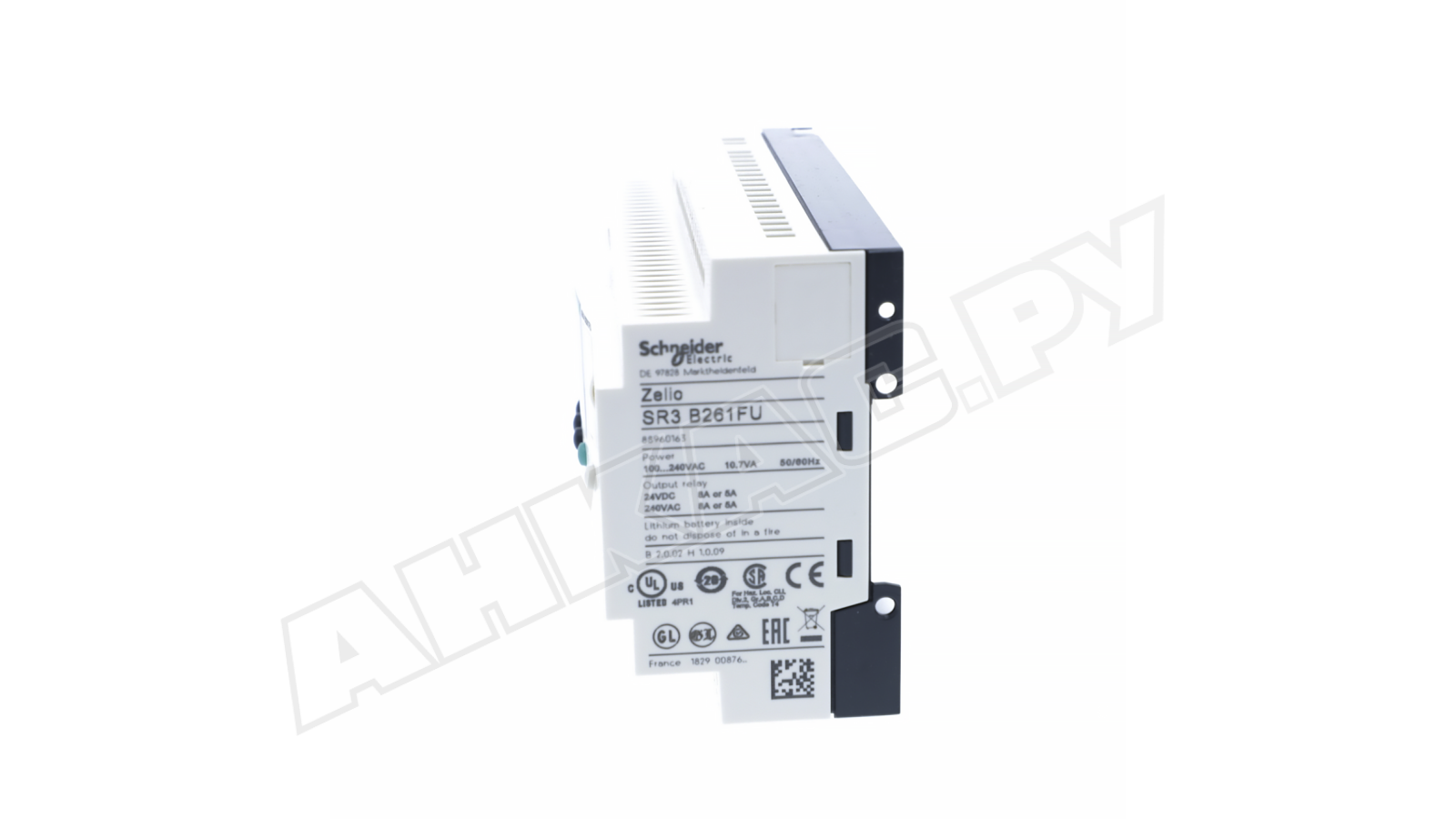

Модульное интеллектуальное реле Schneider Electric SR3B261FU

Модульное интеллектуальное реле Schneider Electric SR3B261FU предназначено для автоматизации промышленных процессов. Оснащено 26 портами ввода-вывода, выполненными в виде винтовых клемм. Благодаря предварительно сформированным соединениям, устройство легко интегрируется в существующие системы.

Ключевые характеристики и параметры

• Питание осуществляется от сети переменного тока 100-240 В.
• Реле оснащено локальным дисплеем.
• Поддерживает программирование до 500 строк в графическом (FBD) или до 240 строк в лестничном (LADDER) коде.
• Время цикла составляет от 6 до 90 мс.
• Резервное хранение данных рассчитано на 10 лет.
• Допустимое отклонение хода часов не превышает 12 минут в год.
• После каждого включения питания проводится проверка целостности программной памяти.
• Максимальный потребляемый ток без модулей/ с модулями расширения: 100 и 50 мА (100 и 240 В соответственно)/ 80 и 60 мА (100 и 240 В).
• Мощность энергопотребления: 12/ 17 ВА (без / с модулями).
• Дискретные входы: 16 (100-240 В AC, 0,6 мА).
• Релейные выходы: 10, 5-30 В DC, 24-250 В AC.
• Защита портов от переполюсовки, короткого замыкания и перенапряжения.
• Функция автоматического обнаружения обрывов в цепях.
• Электрическая/механическая износостойкость: 500000/ 10000000 циклов.
• Коммутационная способность: не менее 10 мА при 12 В (релейный выход).
• Подключение: винтовые клеммы.
• Сертификаты: ГОСТ, GL, CSA, UL, C-Tick.

Конструкция и монтаж

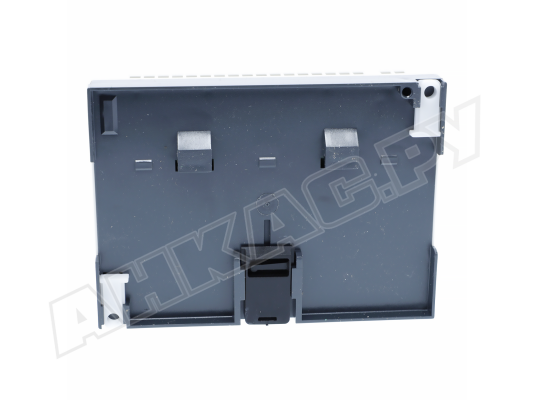

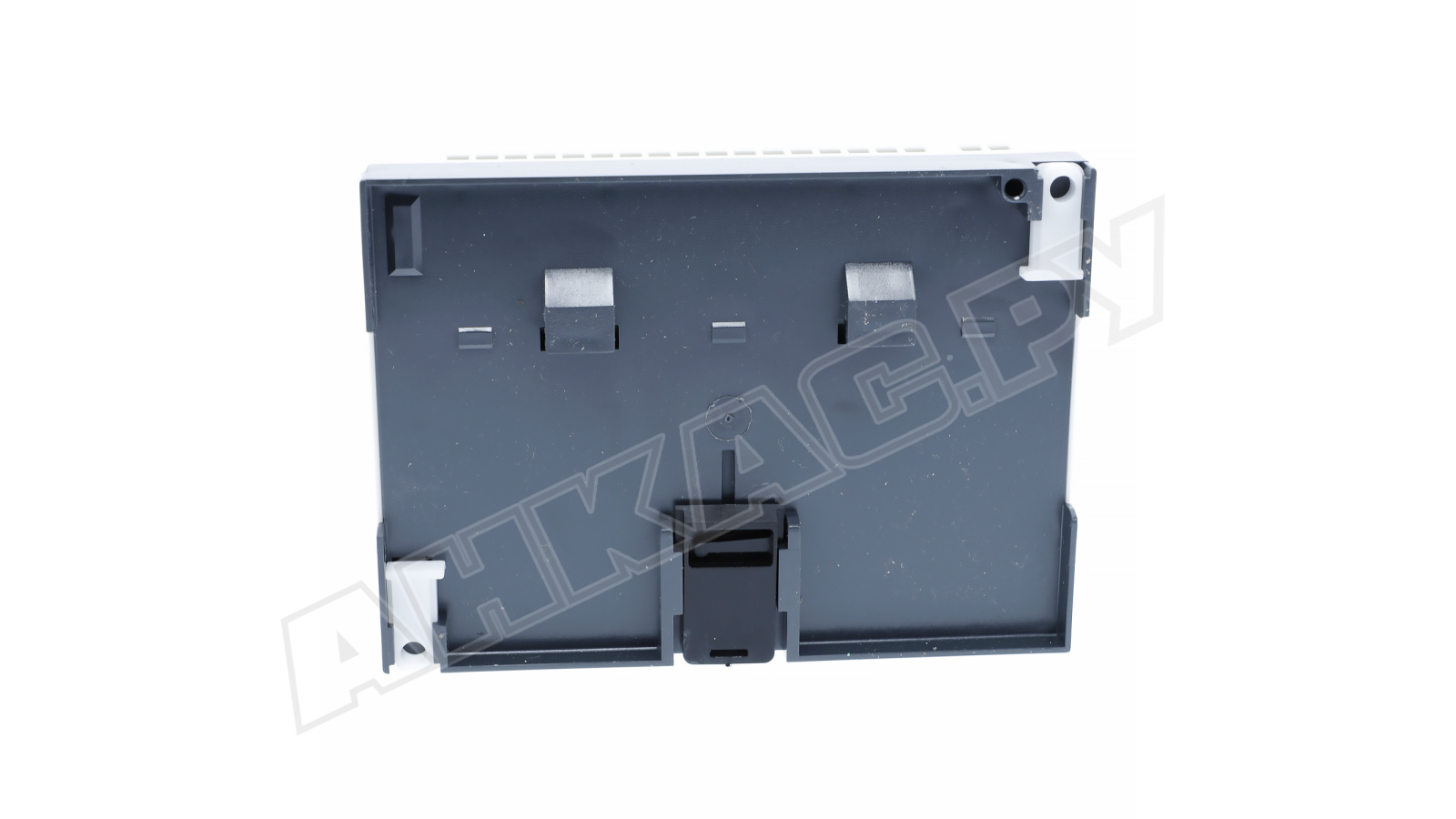

Компактное интеллектуальное реле выполнено в корпусе из ударопрочного, самозатухающего композитного материала. Степень защиты IP20 для клемм и IP40 для лицевой панели. Встроенный дисплей и кнопки управления упрощают настройку, мониторинг и диагностику. Монтаж осуществляется на стандартную DIN-рейку.

Преимущества

• Компактность, простота установки на DIN-рейку.
• Модульная архитектура.
• Легкое программирование параметров.
• Удобный дисплей для контроля и настройки.
• Соответствие международным стандартам.
• Широкие возможности применения.

Условия эксплуатации

Программируемый контроллер SR3B261FU серии Zelio Logic рассчитан на работу при температурах окружающего воздуха -20...+40 °C (при отсутствии вентилируемой оболочки) или -20...+55 °C (при выполнении норм МЭК 60068-2-1, 60068-2-2) и влажности не боле 95% (без конденсата).
