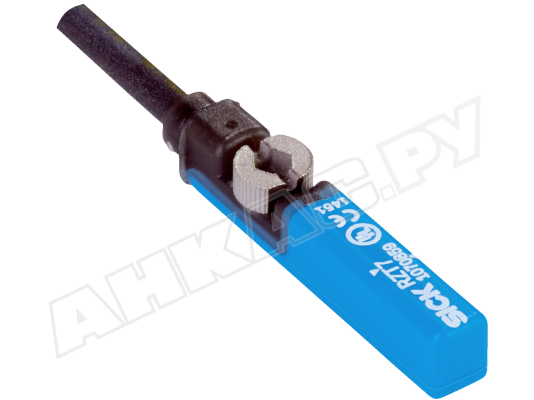

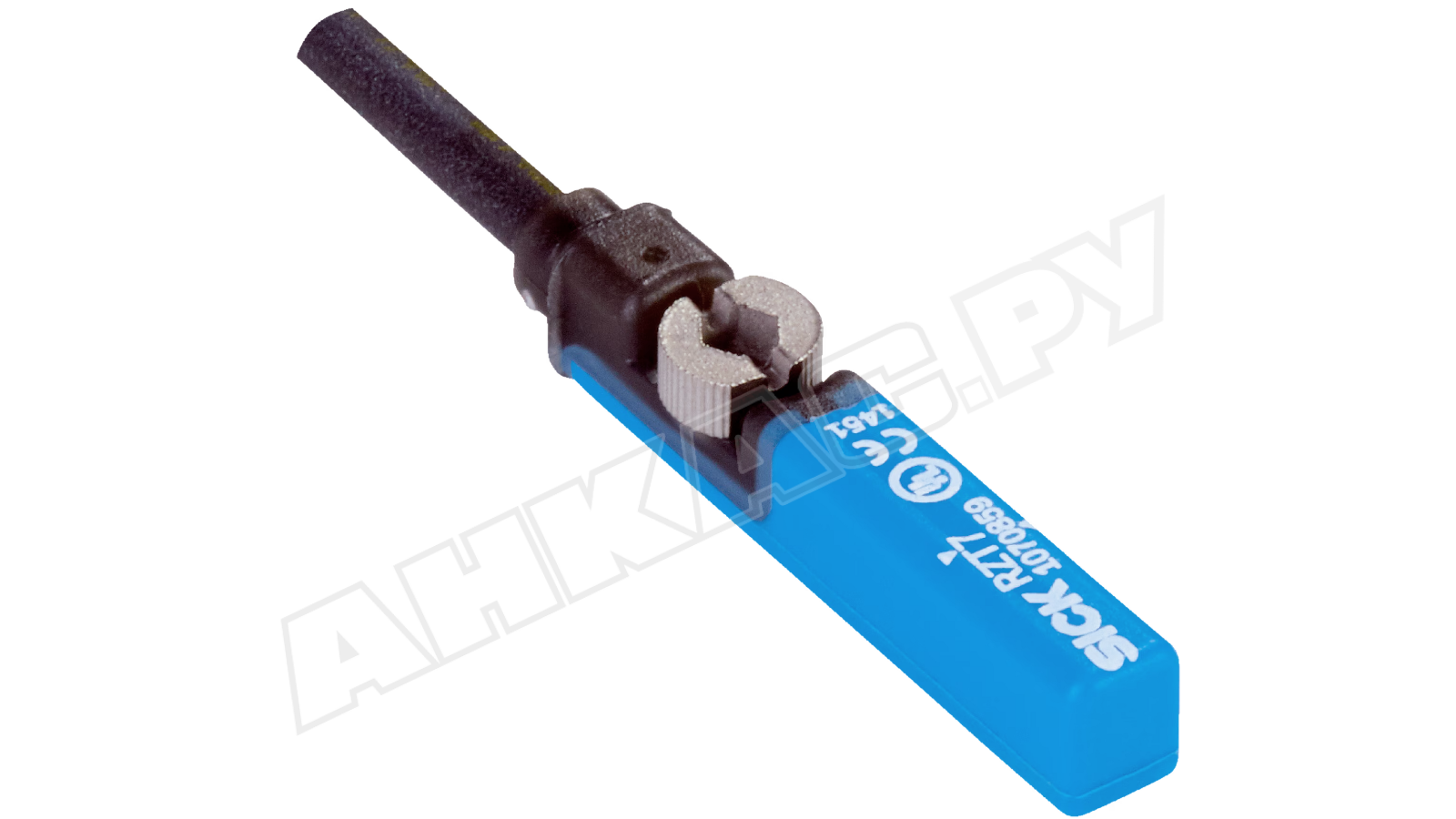

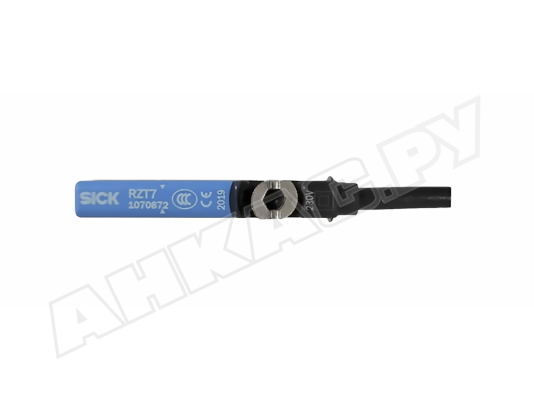

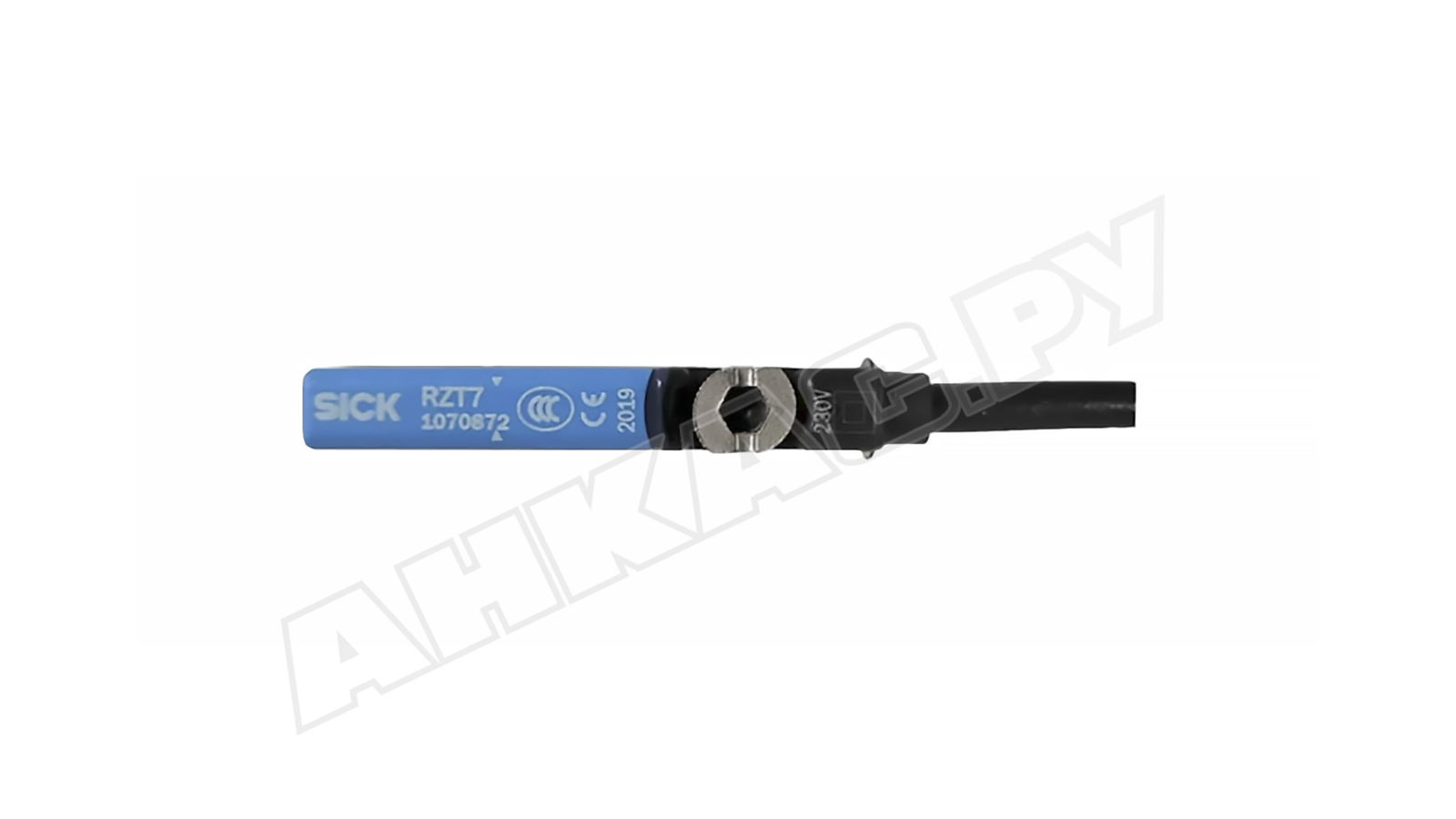

Магнитный датчик Sick RZT7-03ZWS-KWB

Магнитный датчик Sick RZT7-03ZWS-KWB, арт: 1070872 разработан для точного определения положения поршней в пневматических цилиндрах, оснащенных Т-образными пазами. Он гарантирует надежную работу в широком температурном диапазоне и отличается продолжительным сроком эксплуатации.

Основные технические характеристики и возможности

• Датчик с цилиндрической формой корпуса подходит для использования с Т-образными пазами, а также с адаптерами для цилиндрических конструкций. Он совместим с цилиндрами, имеющими профилированные или плотно прилегающие штоки, а также с круглыми цилиндрами и цилиндрами с Т-образным пазом. Устройство может быть интегрировано с шинами SMC CDQ и ECDQ2.
• Прибор оснащен герконовым переключателем, способным работать на частоте до 400 Гц, с нормально-разомкнутой (NO) конфигурацией контактов. Электрическая схема позволяет работать как от переменного, так и от постоянного тока, используя двухпроводное подключение.
• Рабочее напряжение питания составляет от 5 до 230 В (AC/DC). Мощность коммутации достигает 6 Вт, а максимальный рабочий ток – 100 мА. Предусмотрена защита от неправильной полярности. Наличие светодиодного индикатора позволяет отслеживать текущее состояние датчика. Функции настройки отсутствуют. Устройство соответствует стандарту ЭМС EN 60947-5-2.

Конструкция и эксплуатация

Корпус датчика длиной 32,5 мм изготовлен из прочного, термостойкого пластика. Электронные компоненты защищены по стандарту IP65/IP67 от пыли и влаги, что обеспечивает надежную работу в разнообразных условиях. Подключение осуществляется посредством 5-метрового двухжильного кабеля с зачищенными концами. Датчик стабильно выполняет функции при температурах от -30 до +70 °C.

Для удобства монтажа магнитного датчика предусмотрены дополнительные аксессуары, включая пластиковые или металлические кронштейны для крепления на рабочей поверхности.
