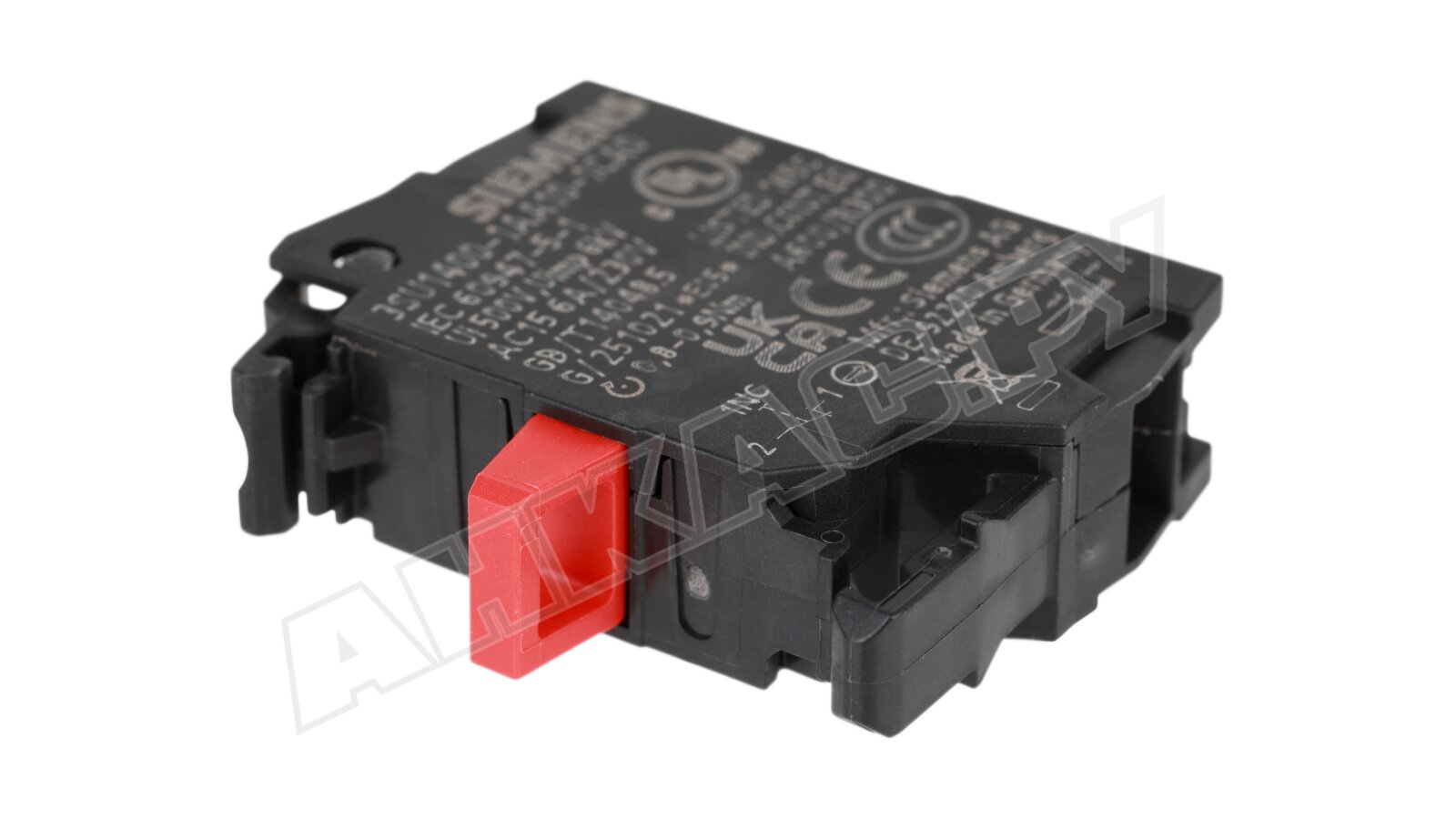

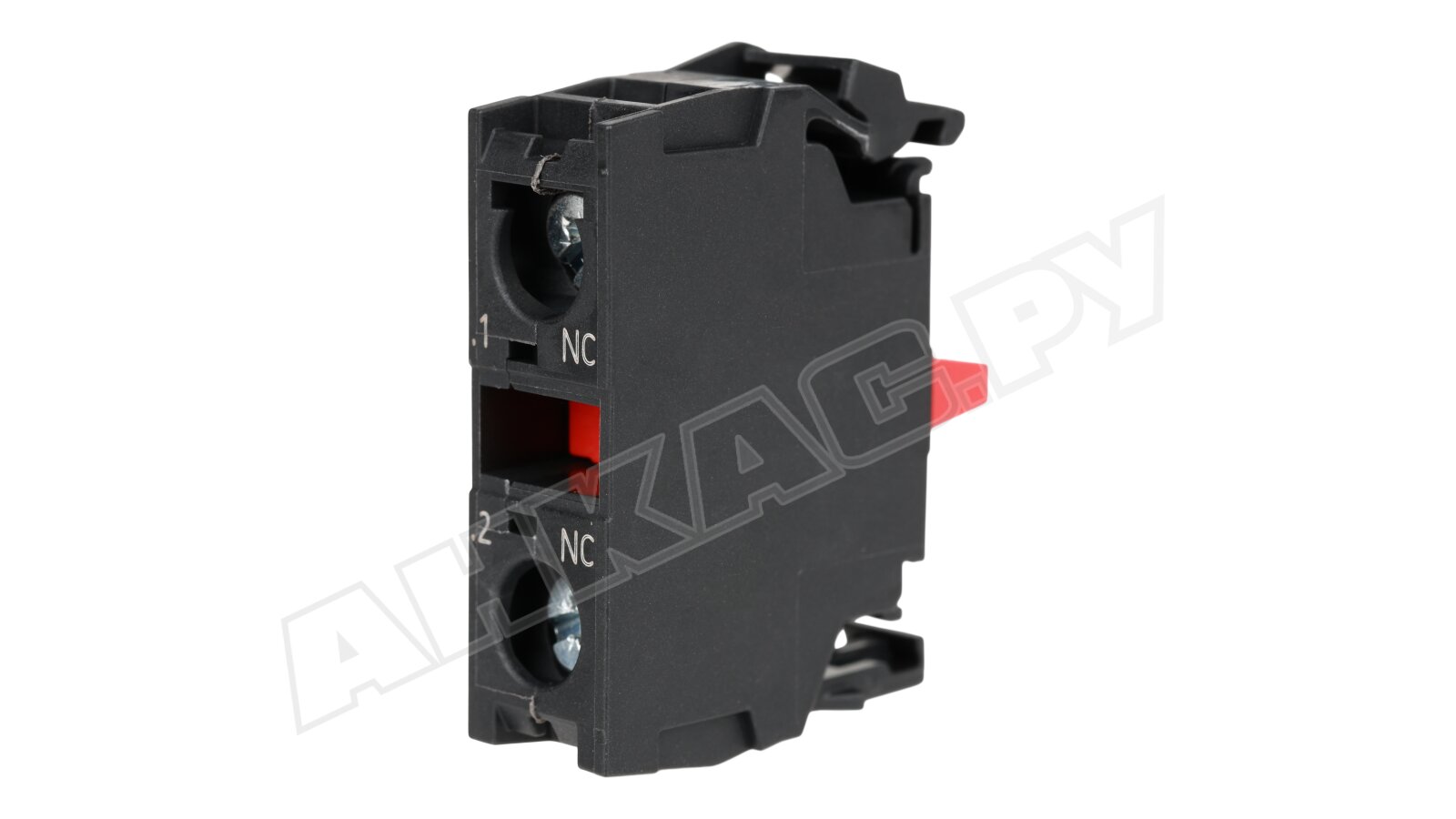

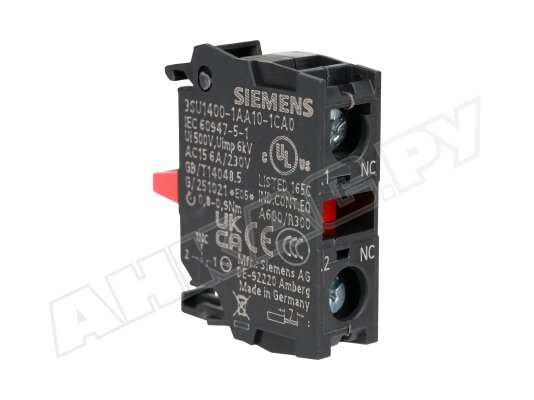

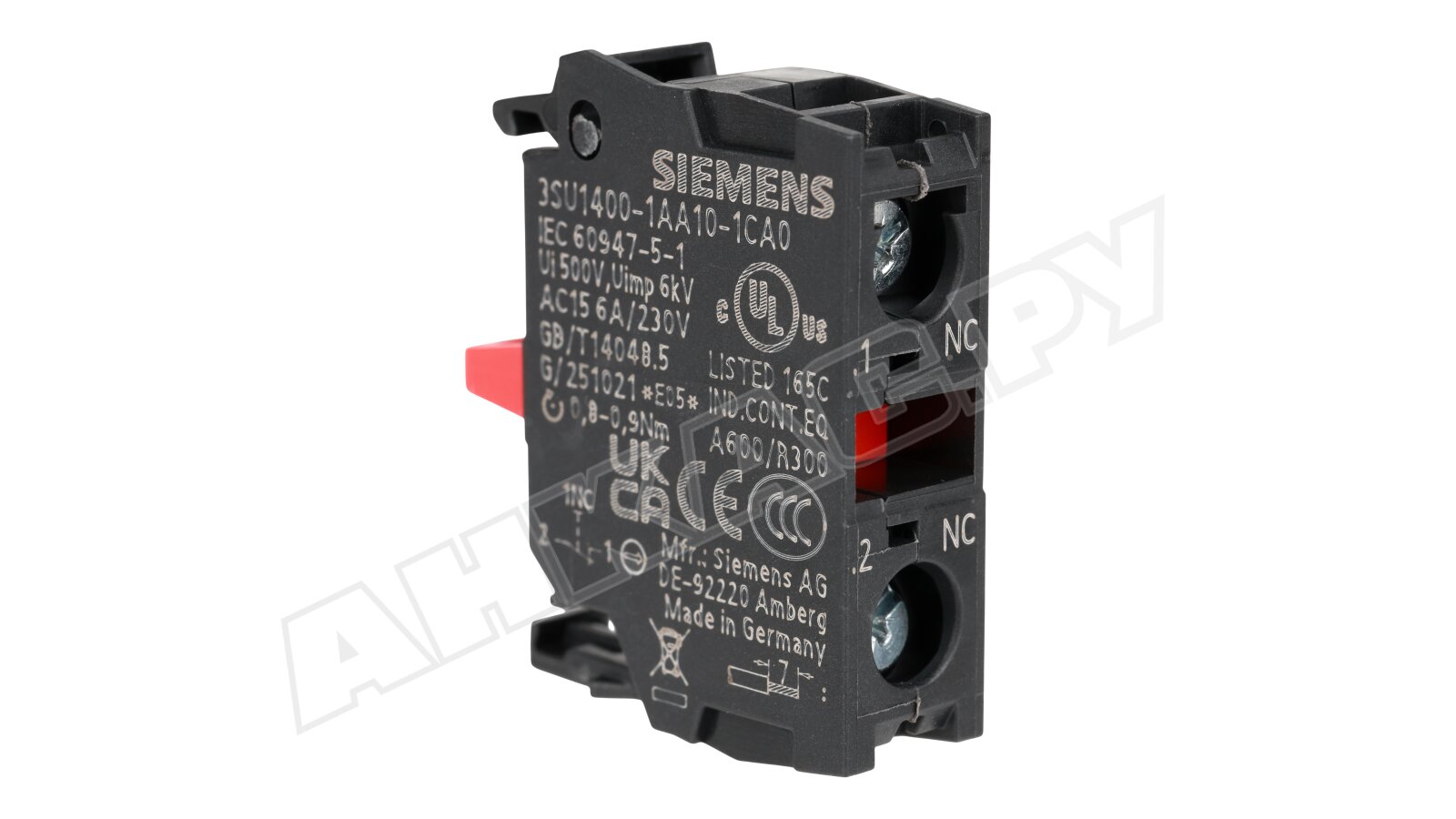

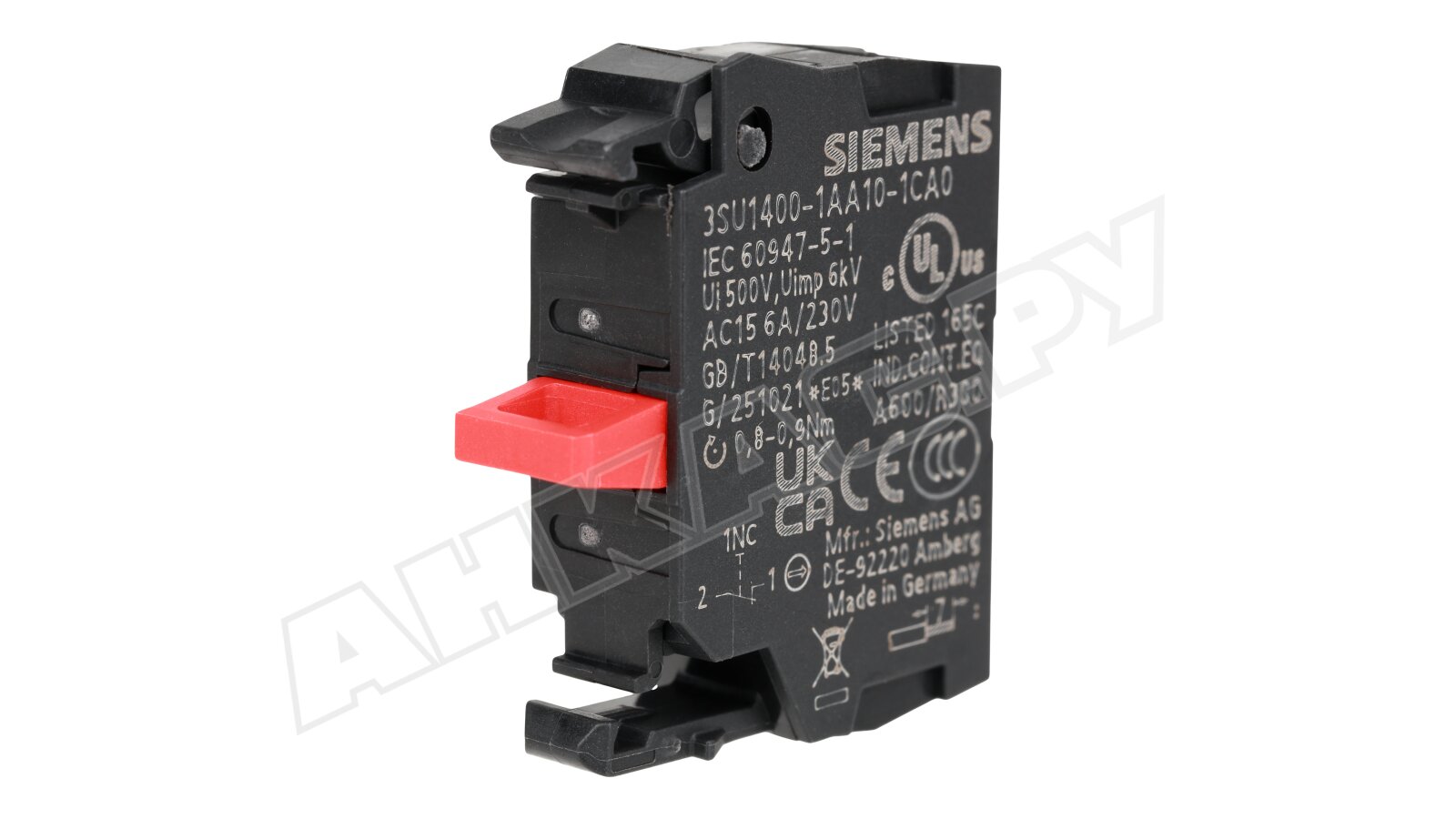

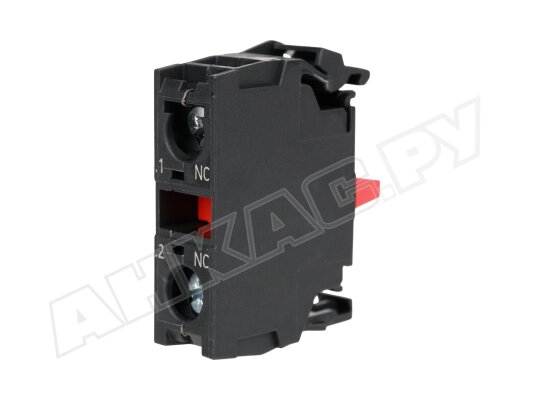

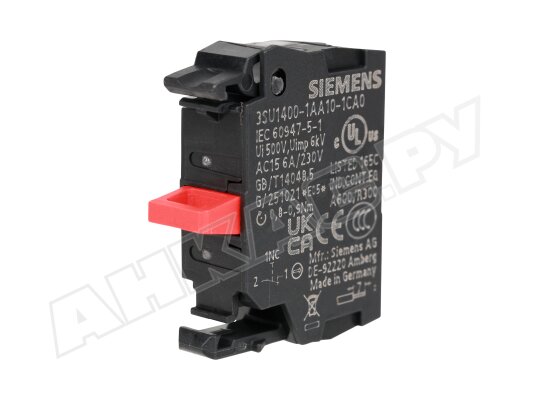

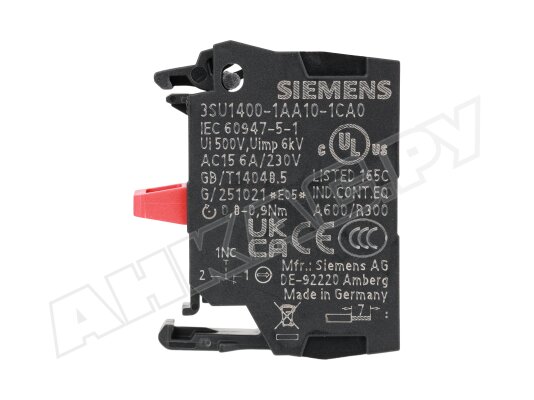

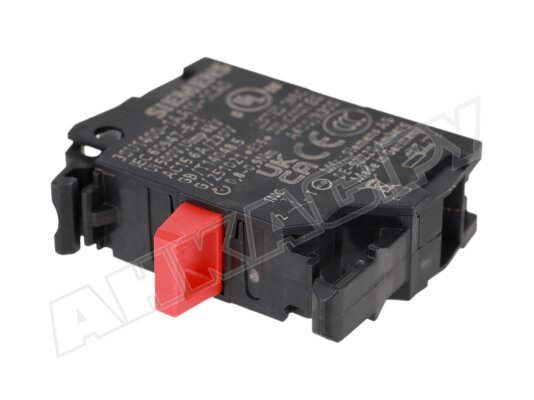

Контактный модуль Siemens, 3SU1400-1AA10-1CA0

Контактный модуль Siemens, арт: 3SU1400-1AA10-1CA0 является ключевым компонентом для управления электроцепями в промышленных и бытовых автоматизированных системах. Отвечает за безопасное переключение сигналов и передачу команд от оператора к исполнительным устройствам.

Основные характеристики и особенности

• Тип замыкания/размыкания: 1 нормально-замкнутый (НЗ) контакт.
• Способ установки: фиксируется на держателе актуатора.

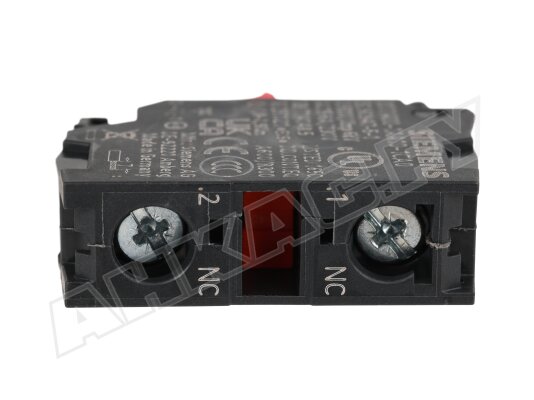

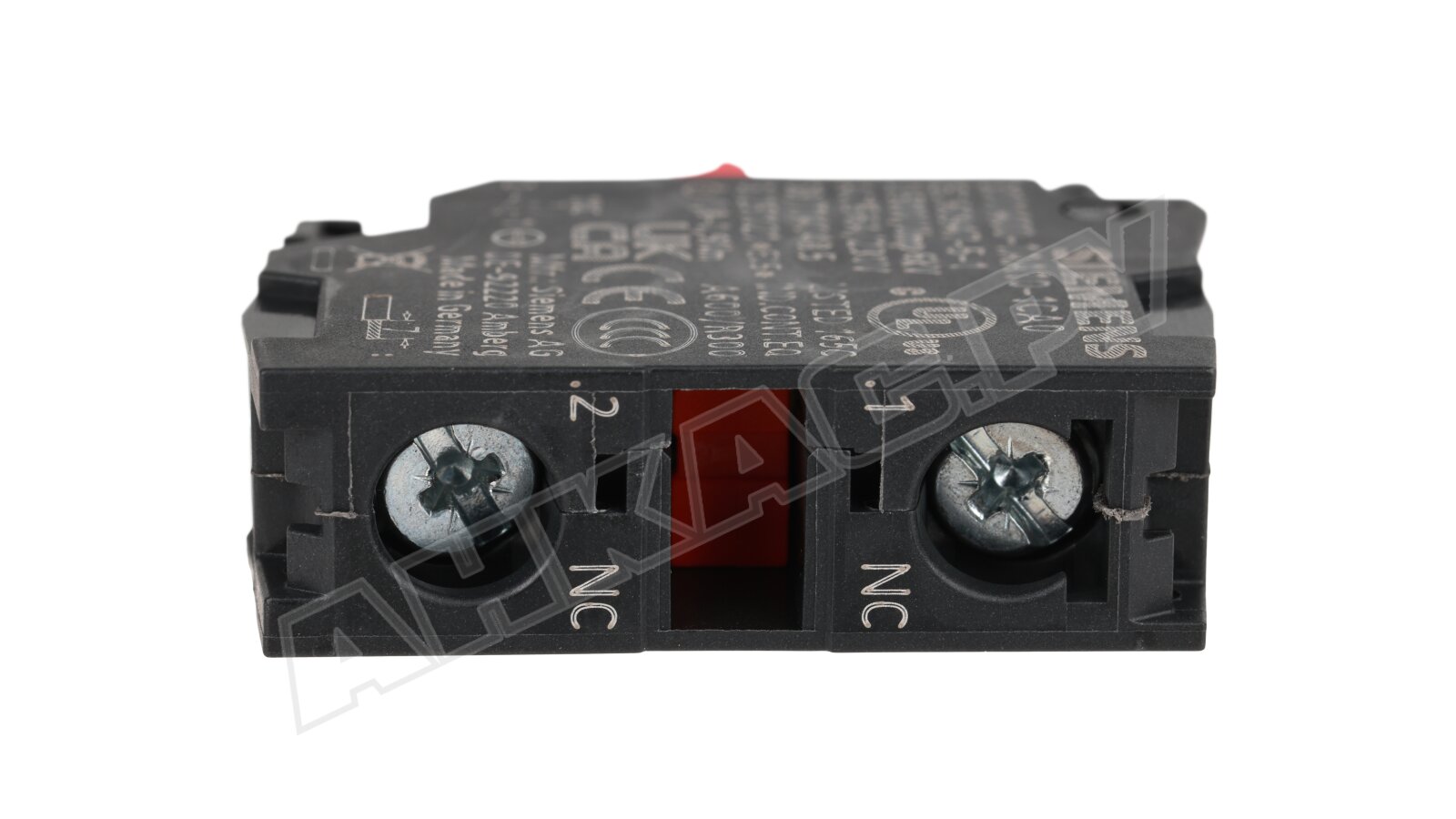

• Тип подключения: клеммы винтового типа.
• Совместимость: входит в линейку Siemens SIRIUS ACT (3SU1).
• Рабочее напряжение: диапазон 5...500 В (AC/DC).
• Назначение: используется в промышленных кнопках и переключателях.

Другие технические данные

Модуль рассчитан на напряжение до 500 В, степень загрязнения 3, и выдерживает импульсное напряжение 6 кВ. Соответствует стандарту IP40 для корпуса и IP20 для клемм. Устойчивость к механическим воздействиям подтверждена стандартами IEC 60068-2-27 (до 15g) и DIN EN 61373 (для ж/д транспорта). Максимальная частота коммутации составляет 3600 операций в час. Механическая и коммутационная износостойкость оценивается в 10 миллионов циклов.

Надежность и долговечность

Модуль обладает высокой надежностью, что подтверждается показателем одной ошибочной коммутации на 100 миллионов циклов (при 17 В, 5 мА). Материал вспомогательных контактов – сплав серебра.

Гибкость применения

Благодаря разнообразию рабочего тока при различных напряжениях (AC-12, AC-15, DC-12, DC-13), модуль адаптируется к широкому спектру задач. Подключение осуществляется через винтовые зажимы, поддерживающие различные типы проводников.

Условия эксплуатации

Контактный модуль рассчитан на работу в температурном диапазоне -25…+70 °C при относительной влажности 10–95%. Конденсация во время эксплуатации не допускается.

Преимущества

• Высокая надежность коммутации.
• Минимальные потери сигнала.
• Легкость интеграции в систему.
• Устойчивость к внешним воздействиям.
• Долгий срок службы.

Монтаж

Модуль легко монтируется на передней панели без инструментов, защелкиваясь на держателе. Габариты: 33,2x9,8x27,7 мм. Совместим с пластмассовыми и металлическими корпусами.
