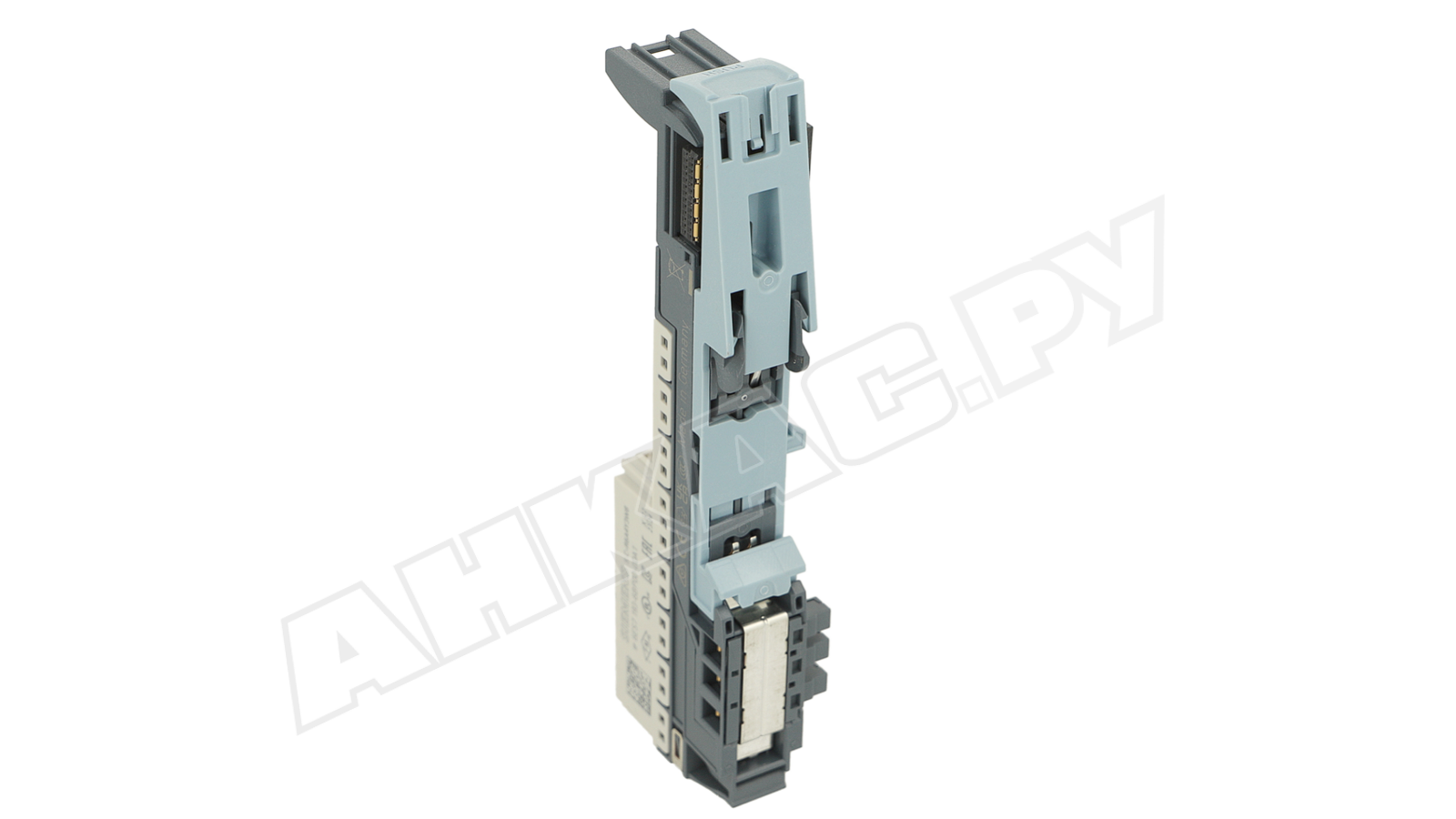

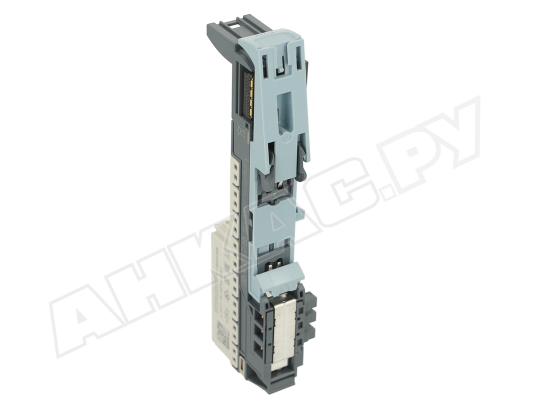

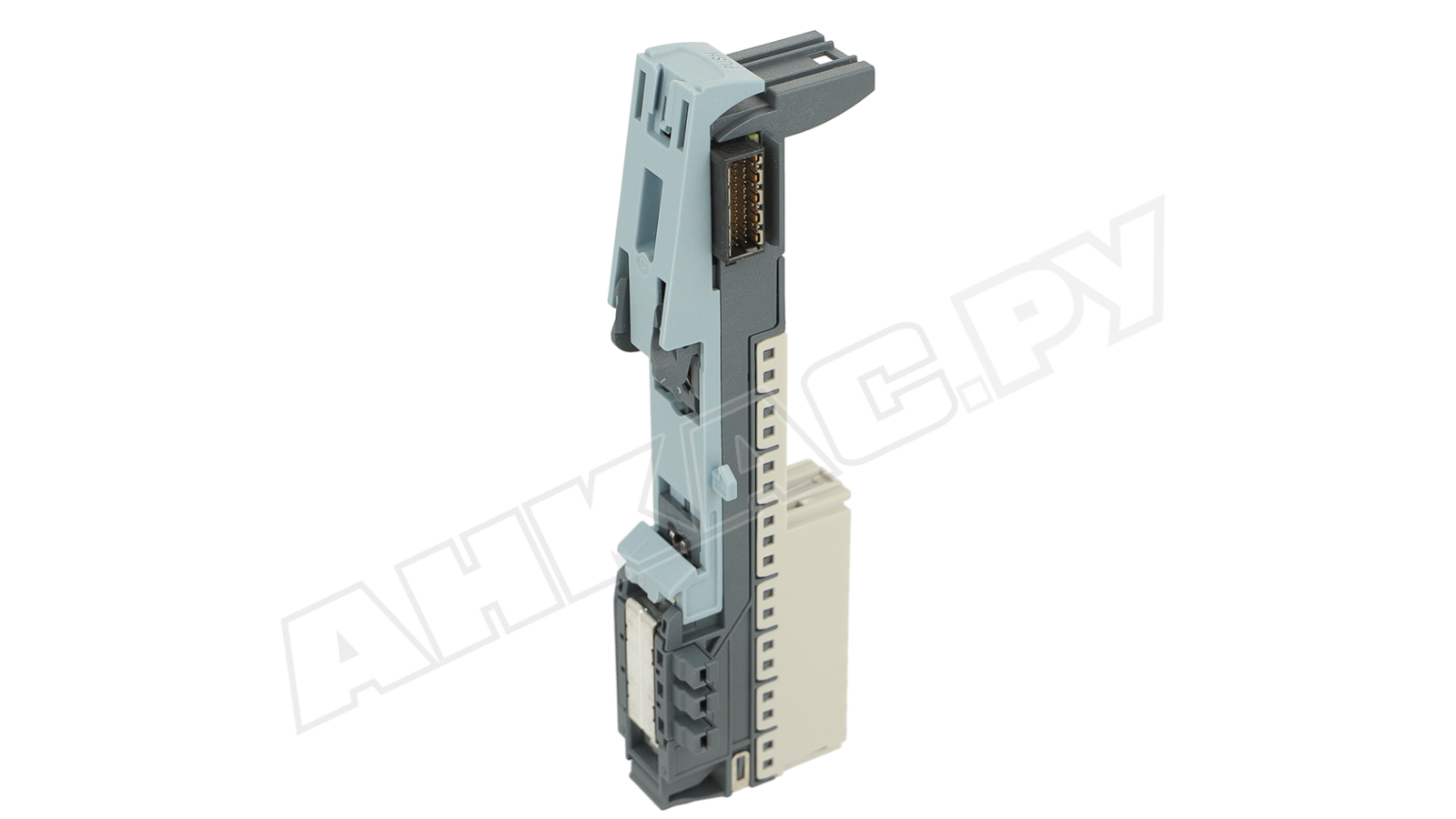

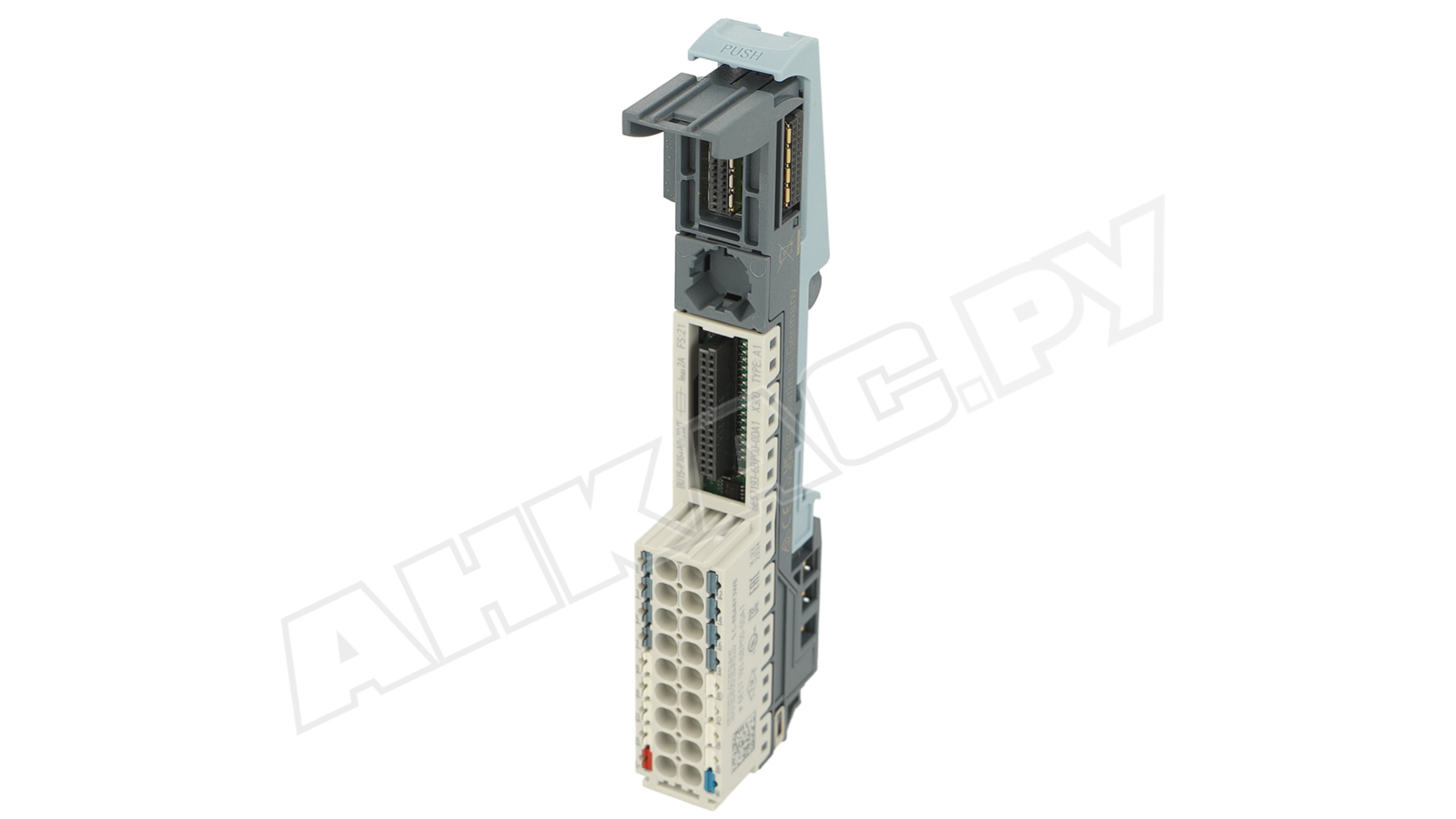

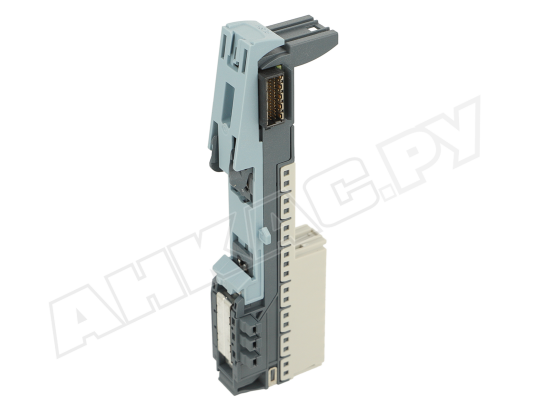

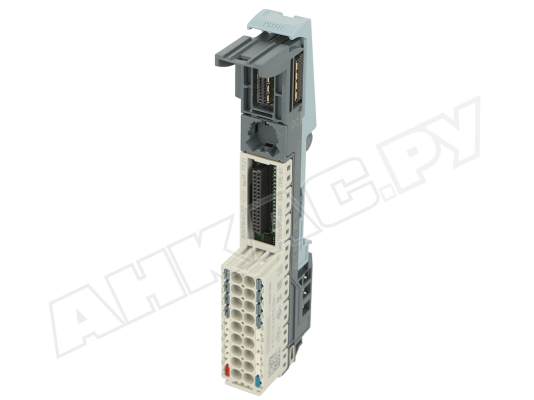

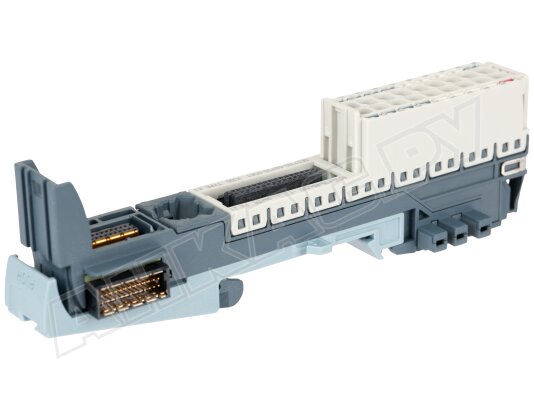

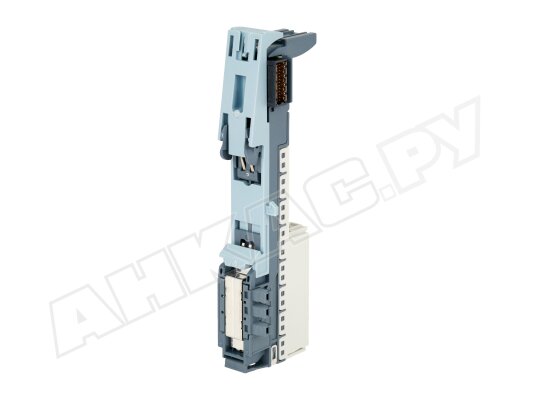

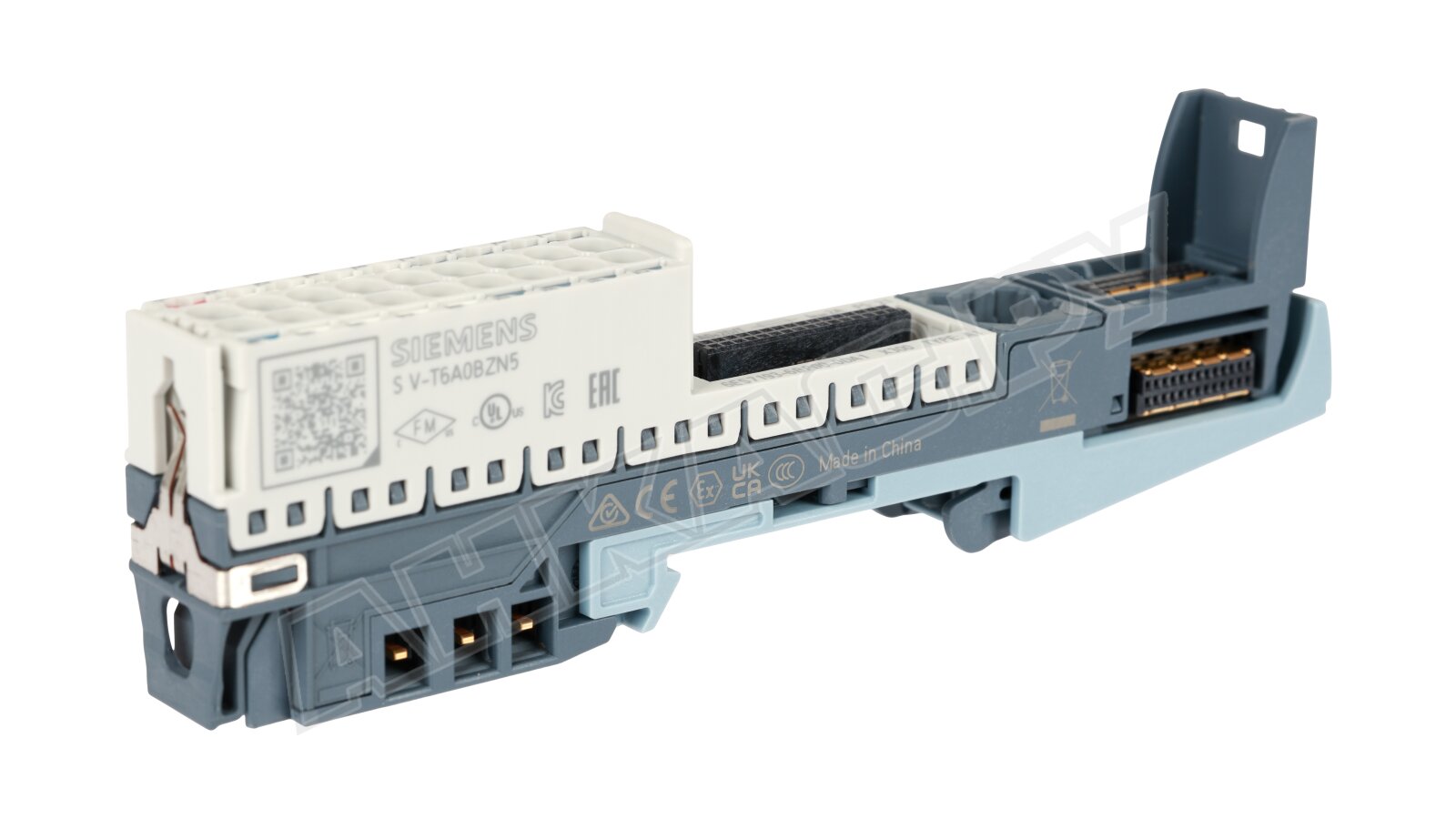

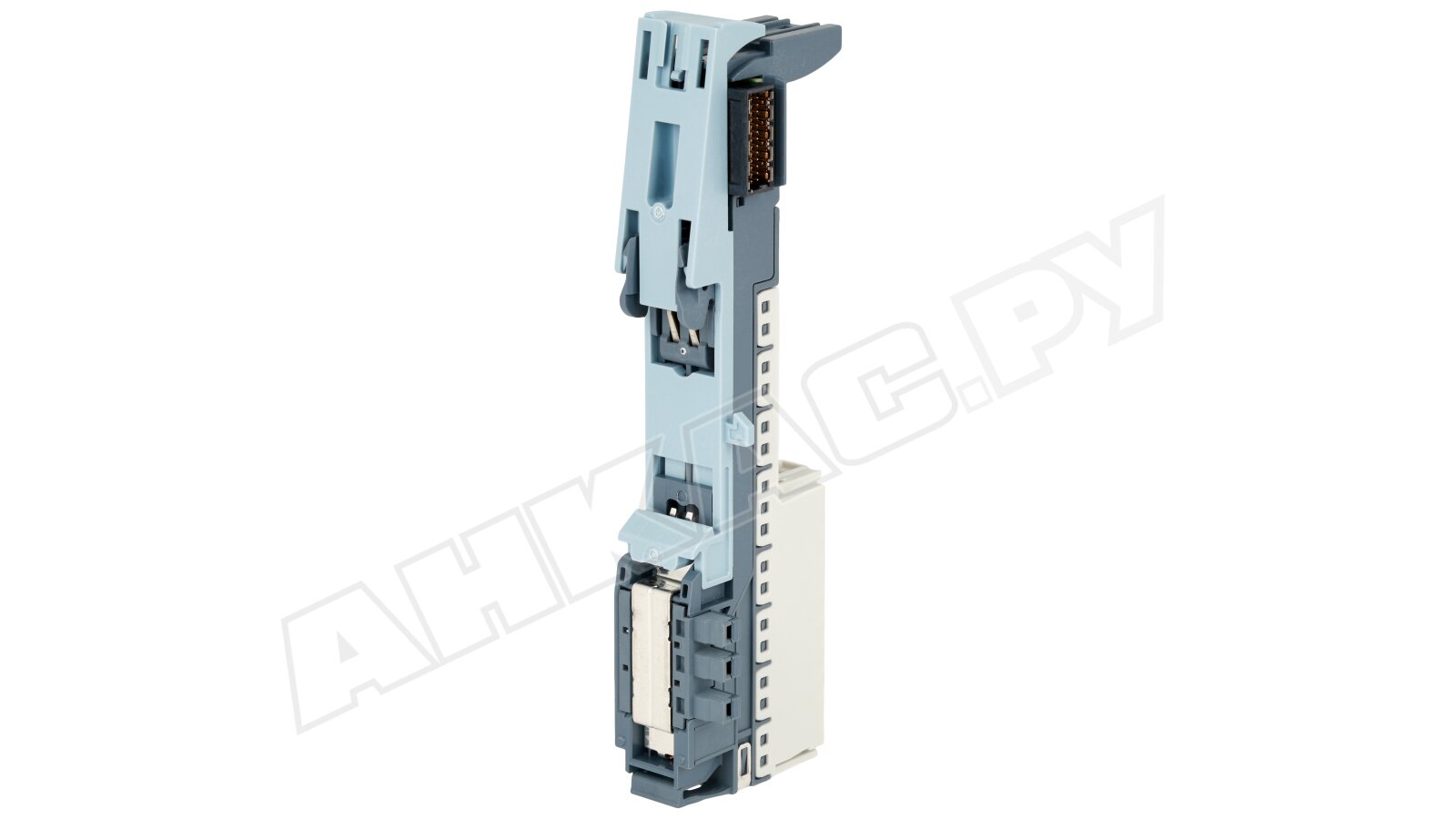

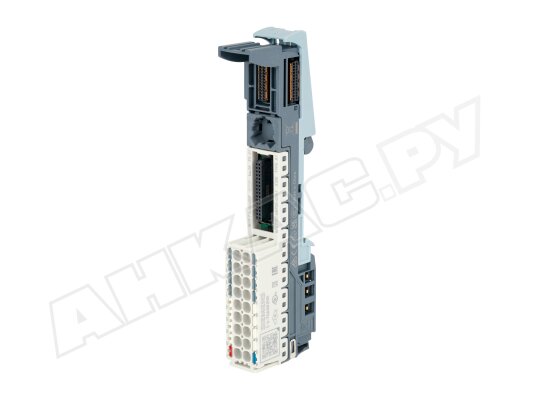

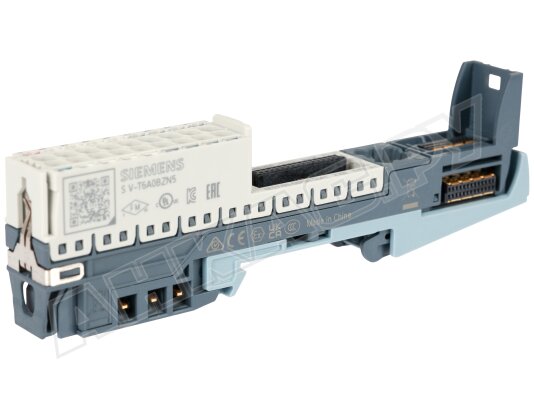

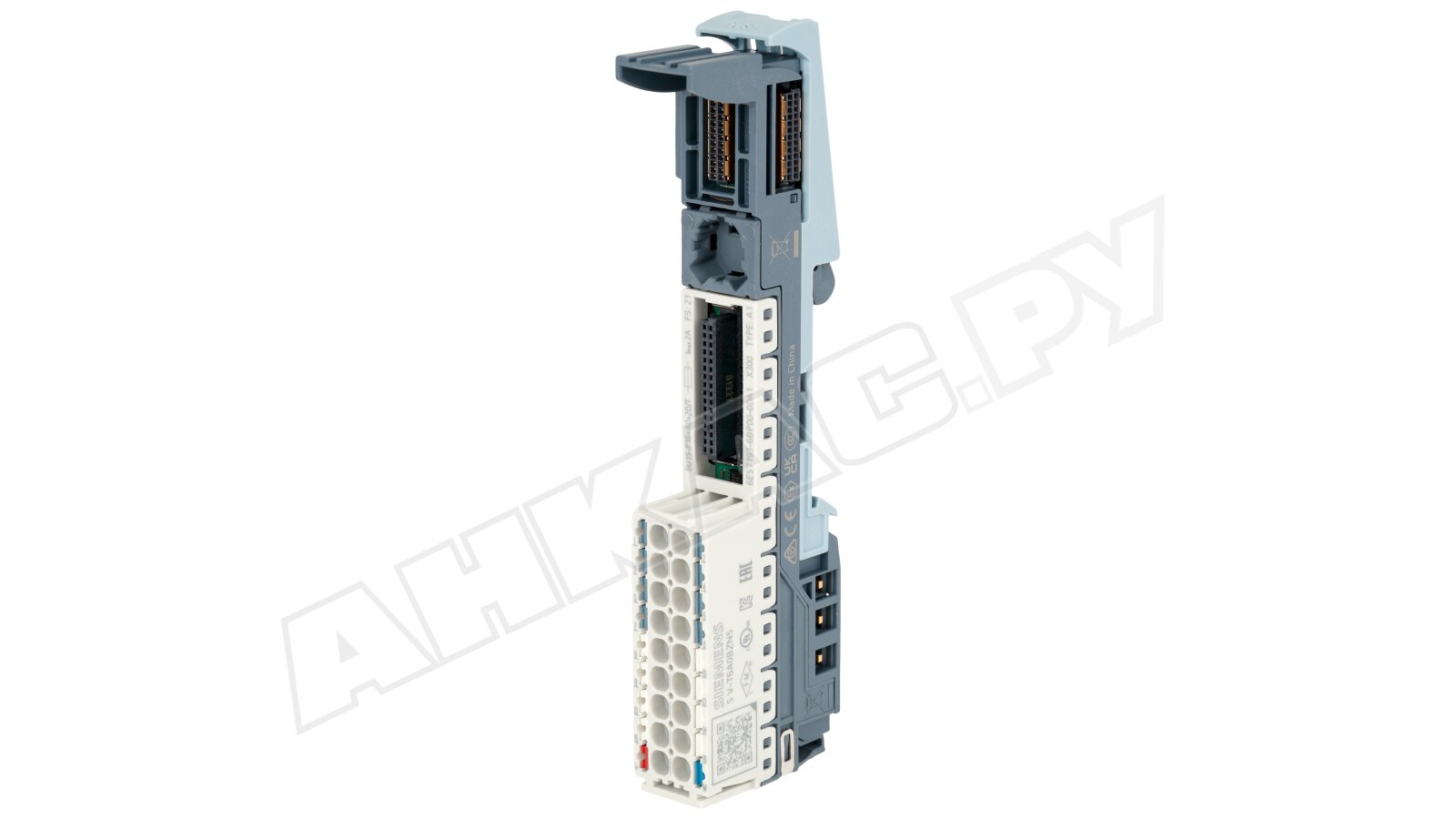

Базовый блок Siemens BU15-P16+A0+2D/T BU type A1

Базовый блок Siemens BU15-P16+A0+2D/T BU type A1 предназначен для построения систем автоматизации в различных промышленных и технологических установках. Произведен в соответствии с европейскими стандартами качества и электробезопасности, внутренними нормативами компании Siemens. Собран в компактном ударостойком корпусе с продуманной системой фиксации. Применяется для создания новой потенциальной группы. Совместно с другими устройствами способствует надежной и эффективной работе системы автоматизации.

Назначение и особенности модели арт: 6ES7193-6BP00-0DA1

Базовый (светлый) блок с начальным участком внутренней шины питания P1/P2 используется для создания новой потенциальной группы станции Simatic ET 200SP. Крепится при помощи специального фиксатора на стандартную 35-миллиметровую профильную шину DIN. Служит в качестве механической основы для монтажа электронного модуля/ терминальной коробки.

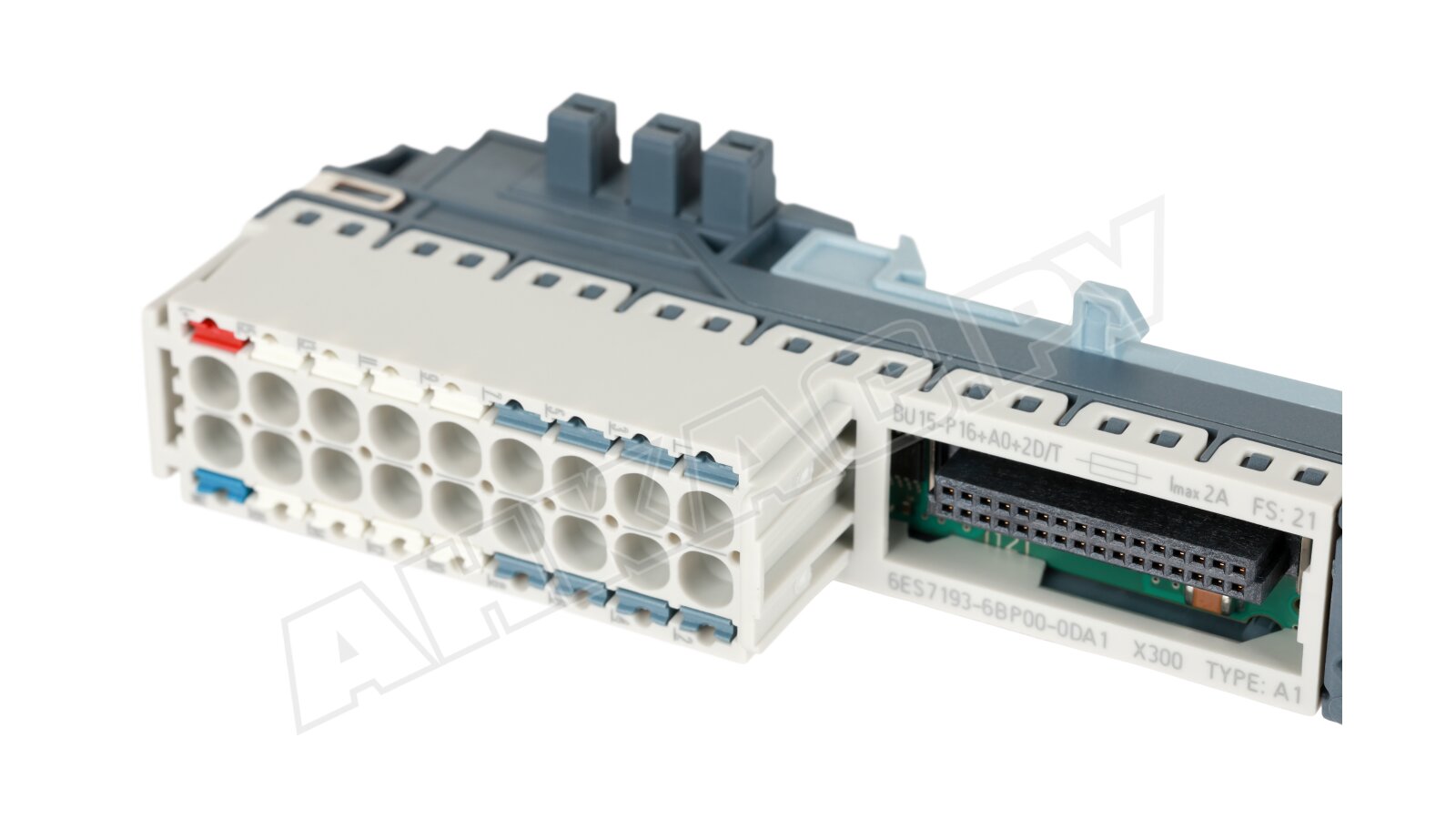

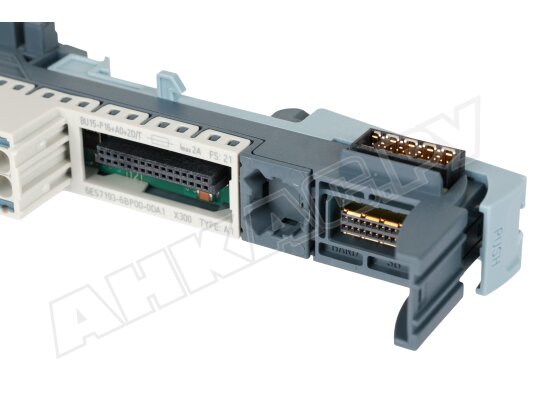

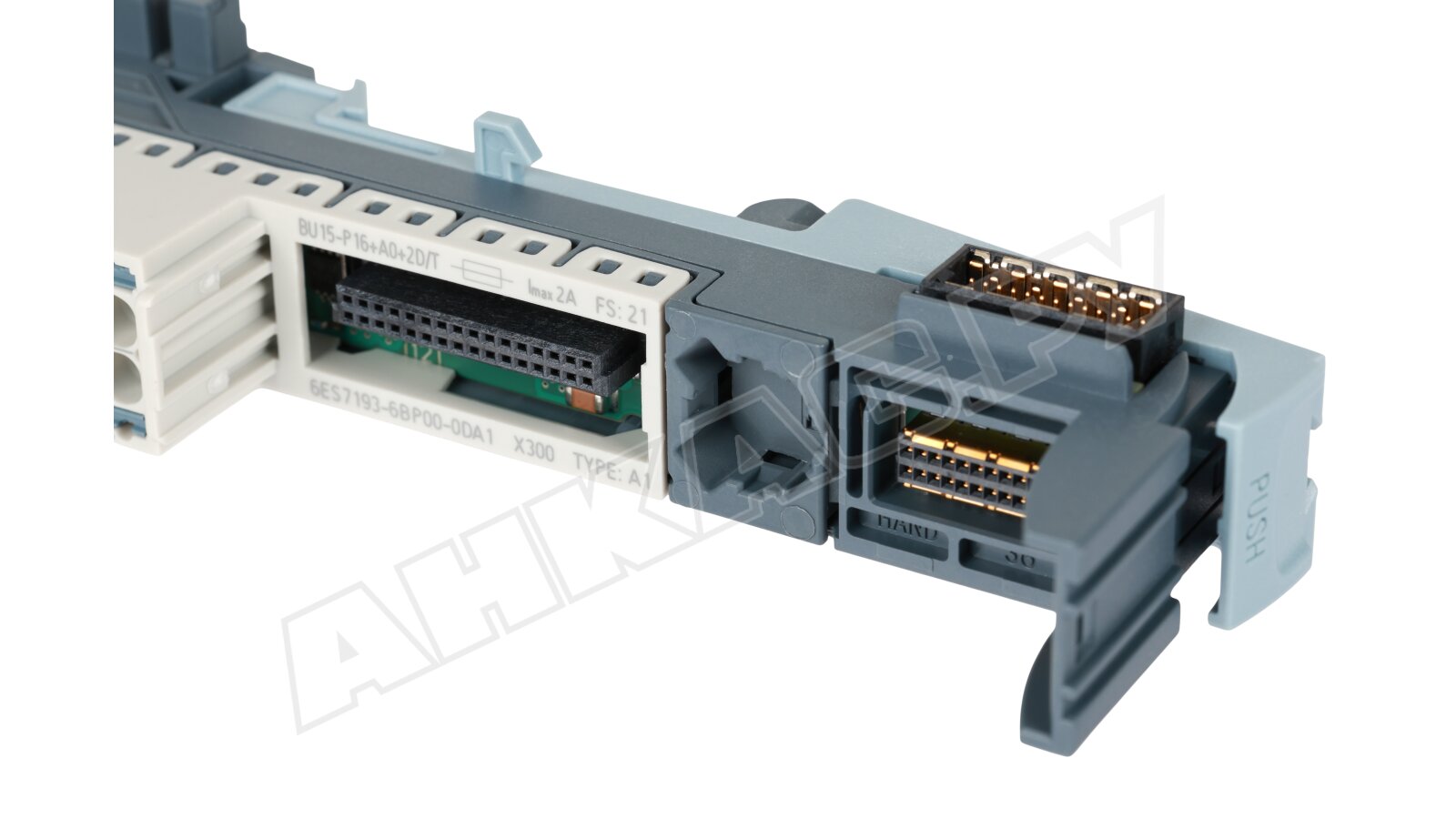

Блок собран в компактном модульном корпусе 15х117х35 мм. Материал и степень защиты устройства рассчитаны на эксплуатацию в условиях внешних температур -30...+60 °C. Предусмотрены защелки для надежного закрепления, разъемы для подключения к шинам, разъем и фиксаторы для монтажа терминальной коробки, электронного модуля, два контакта электропитания. Модель без дополнительных клемм (AUX).

Блок оснащен встроенным датчиком температуры, используемым для температурной компенсации в модулях измерения температуры с помощью термопар. Предусмотрена гальваническая развязка между потенциальными блоками.

Блок работает от сети 24 В постоянного тока. Ток нагрузки внутренней шины не должен превышать 10 А (при t <+60 °С). Максимальная нагрузка одного контакта: 2 А. Всего предусмотрено 16 контактов. Внешняя защита цепи питания реализуется автоматическим выключателем 24 В/ 10 А (тип B или C).
