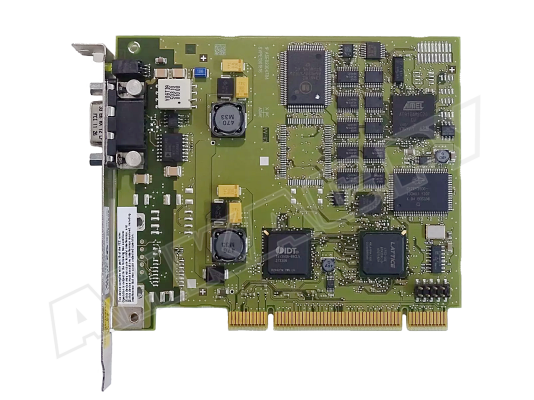

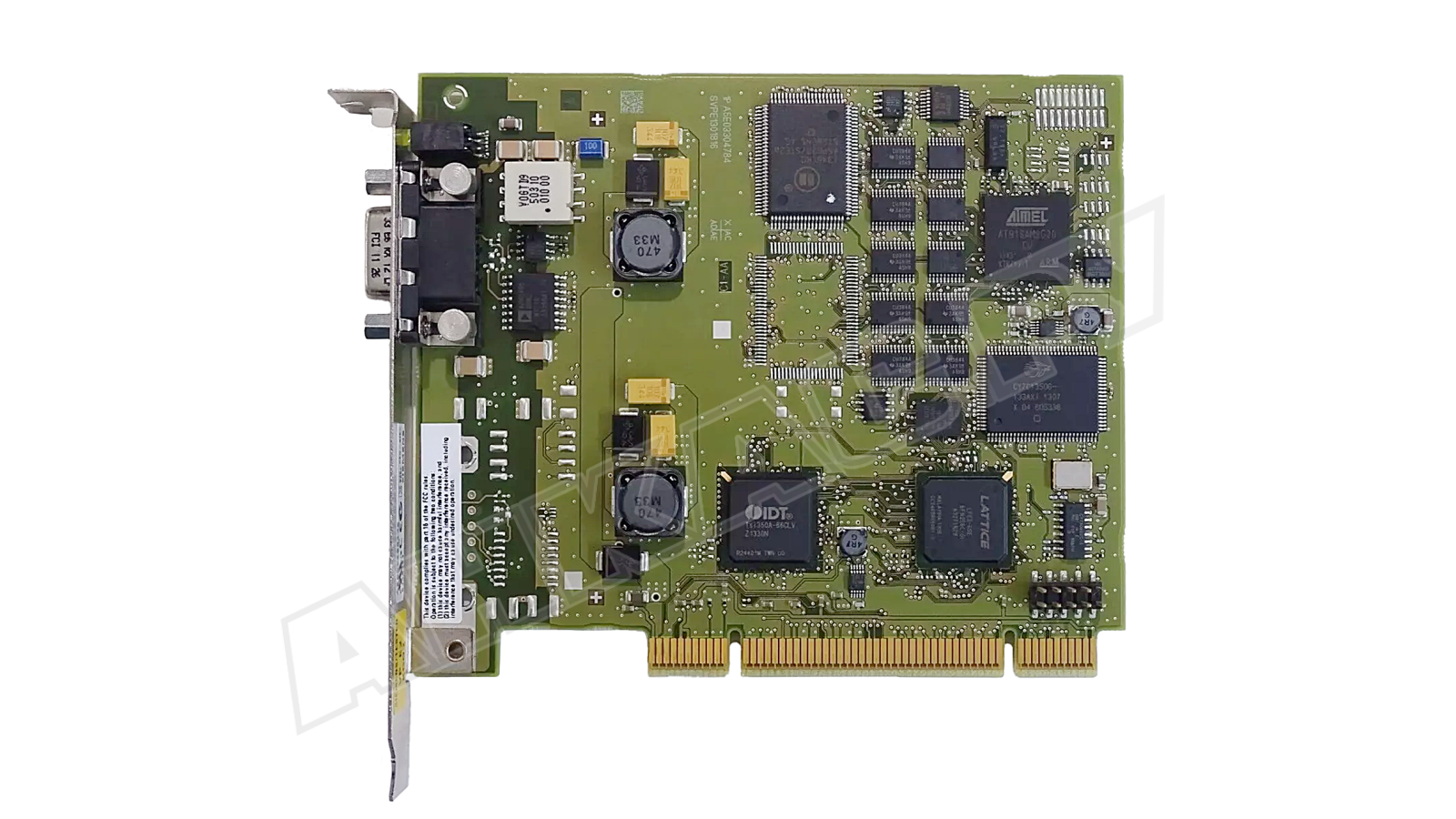

Коммуникационный процессор Siemens, 6GK1561-2AA00

Коммуникационный процессор Siemens, 6GK1561-2AA00 служит для эффективного управления и интеграции промышленных сетей. Основное назначеие – соединение контроллеров PG или РС, оснащенных шиной PCI, с сетями PROFIBUS или MPI от Siemens.

Ключевые параметры и особенности

• Скорость передачи данных: 9,6 кбит/с...12 Мбит/с (интерфейс PROFIBUS).

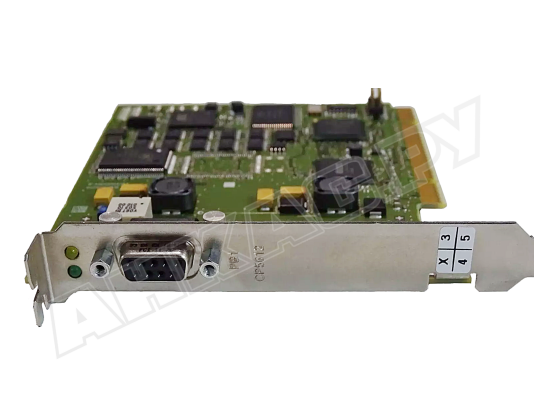

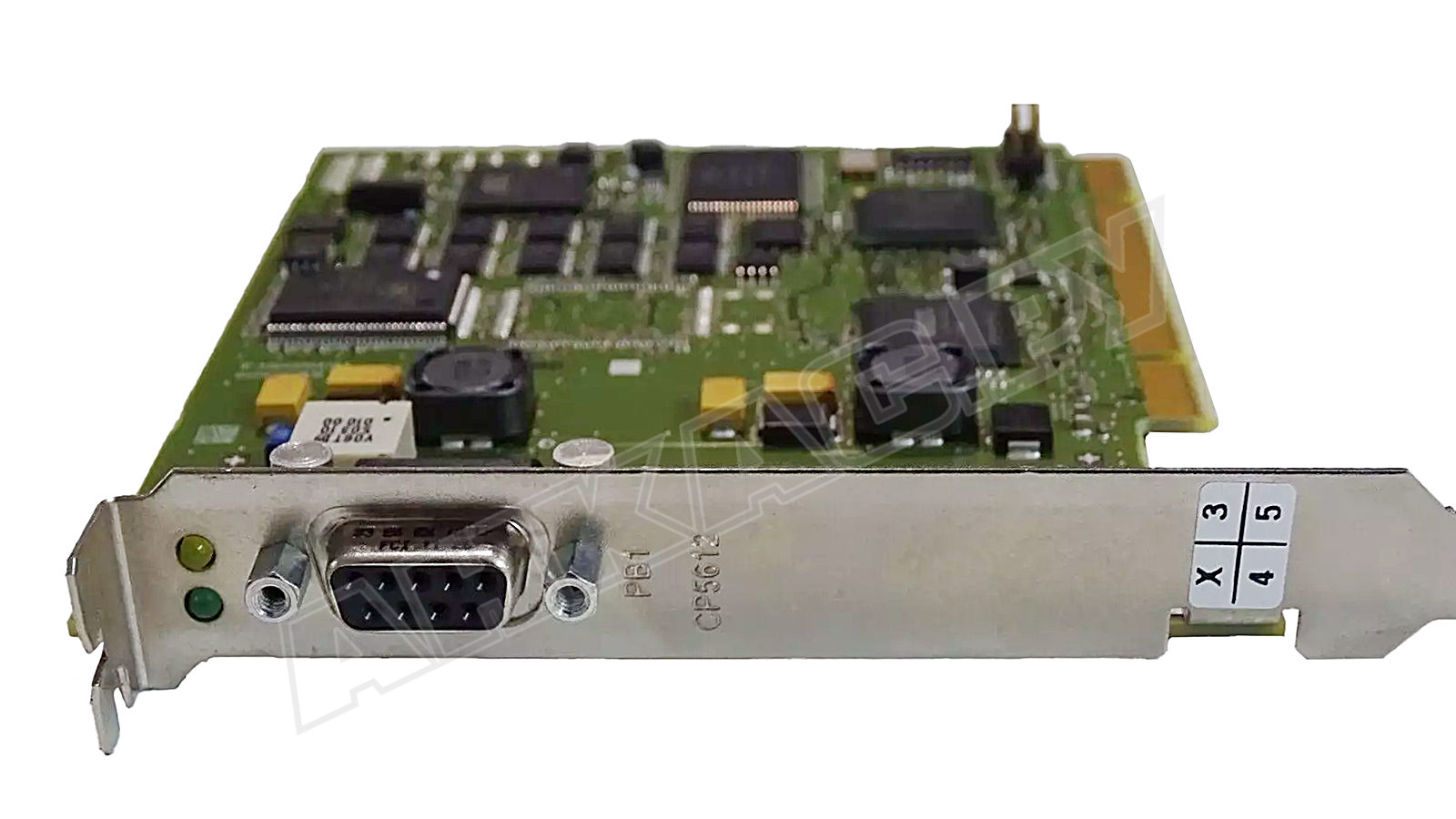

• Интерфейс: PROFIBUS, выполненный в виде 9-контактного разъема Sub-D (RS 485).
• Питание: устройство получает электропитание от объединяющей шины в виде постоянного тока (3,3 В и 12 В) с допустимыми отклонениями ±9 % и ±8 % соответственно.
• Энергопотребление: максимальный потребляемый ток от шины составляет 0,15 А (при 3,3 В) и 0,25 А (при 12 В). Потери мощности – 3,5 Вт.
• Условия эксплуатации: диапазон рабочих температур 5...+55 °C. Максимальная относительная влажность при 25 °C – 95 % (без конденсации).
• Степень защиты внешней оболочки от пыли и влаги: IP00.
• Конструкция: формат PCI с габаритами 18x107x125 мм.

Процессор поддерживает стандарт Plug&Play при эксплуатации под управлением ОС Windows, совместим с рядом программных пакетов:

• SOFTNET-DP для DP-Master-функций и S5-совместимых коммуникаций (SEND/RECEIVE);
• SOFTNET-DP Slave для функций DP-Slave;
• SOFTNET-S7 для S7-функций и S5-совместимых коммуникаций (отправка/получение).

Кроме того, он работает со стандартными пакетами, такими как STEP7, STEP 7-Micro/Win (для программирования) и WinCC, WinCC flexible (для конфигурирования и S7-функций).

Процессор обеспечивает до 50 соединений в режиме SEND/RECEIVE, поддерживает функции ведущего и ведомого устройства PROFIBUS DP (DPV0/DPV1), предоставляя до 14640 байт адресной области входов/выходов для ведущего устройства и 244 байта для каждого ведомого. Функции диагностики портов также интегрированы. В качестве опции доступен MPI-кабель.
