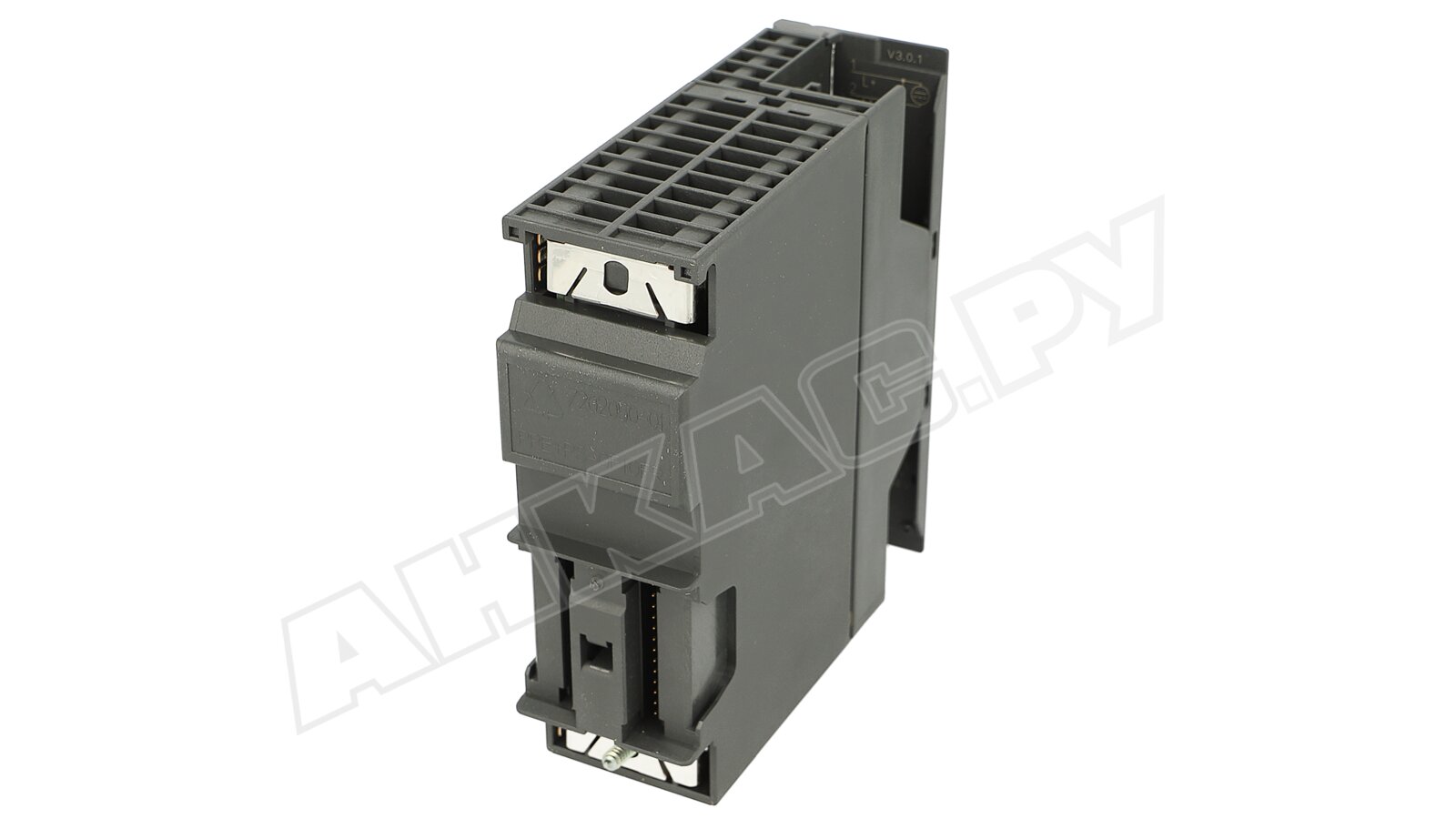

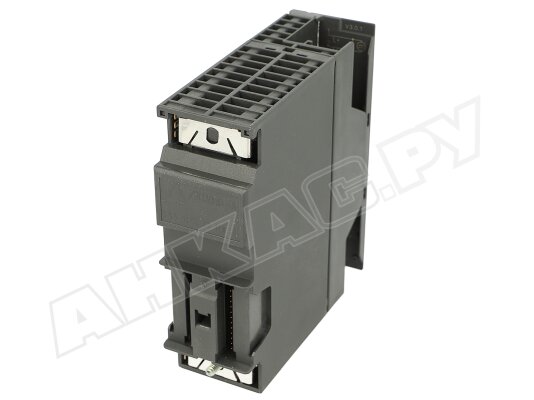

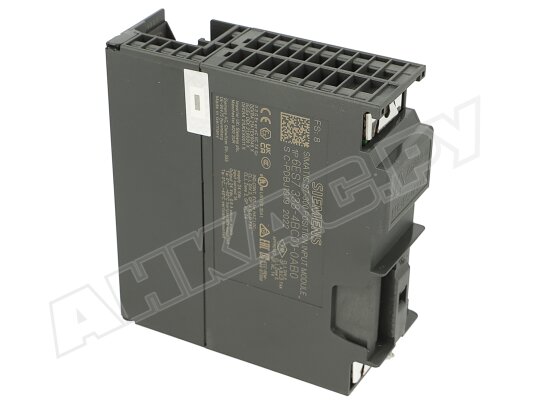

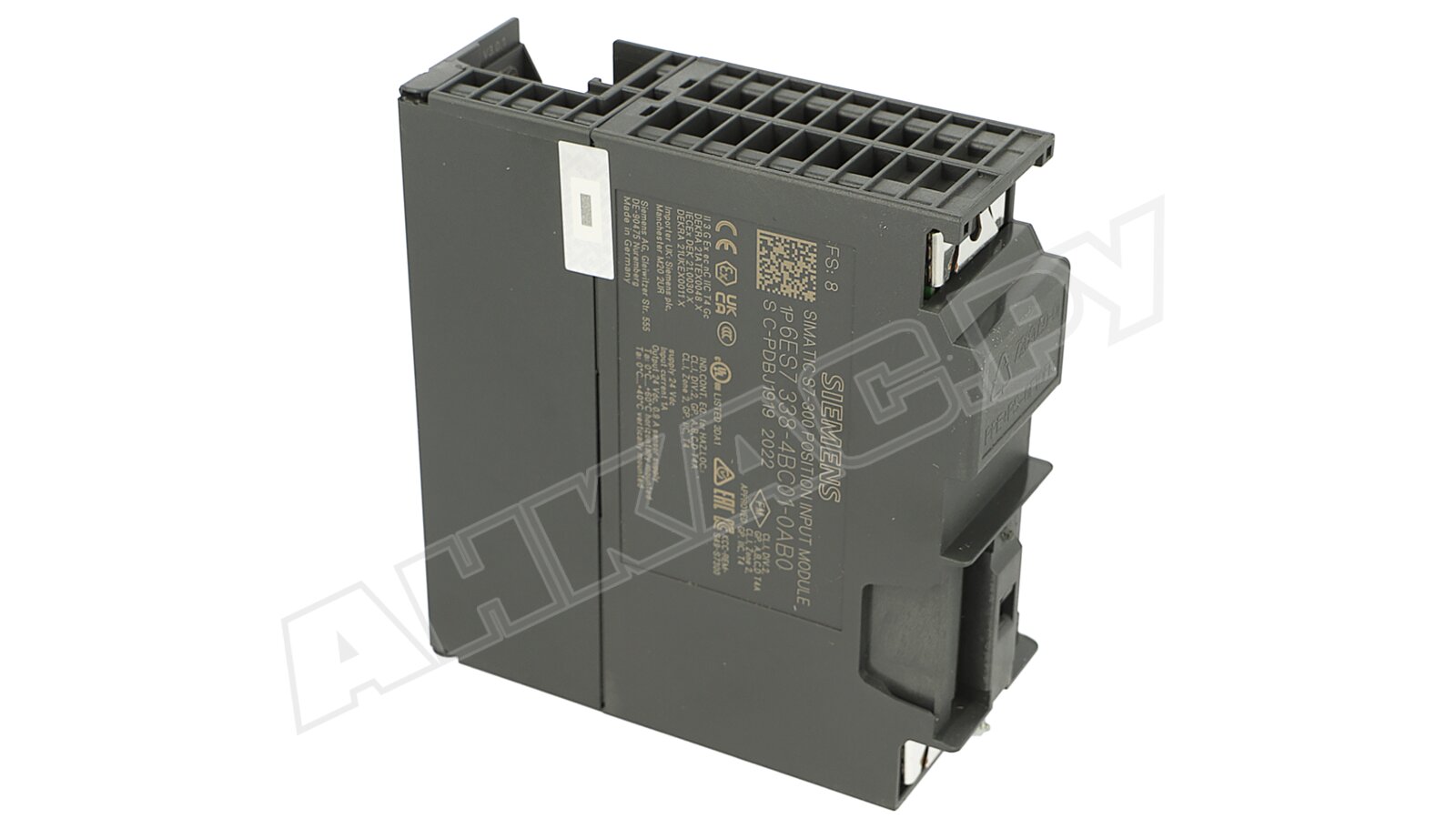

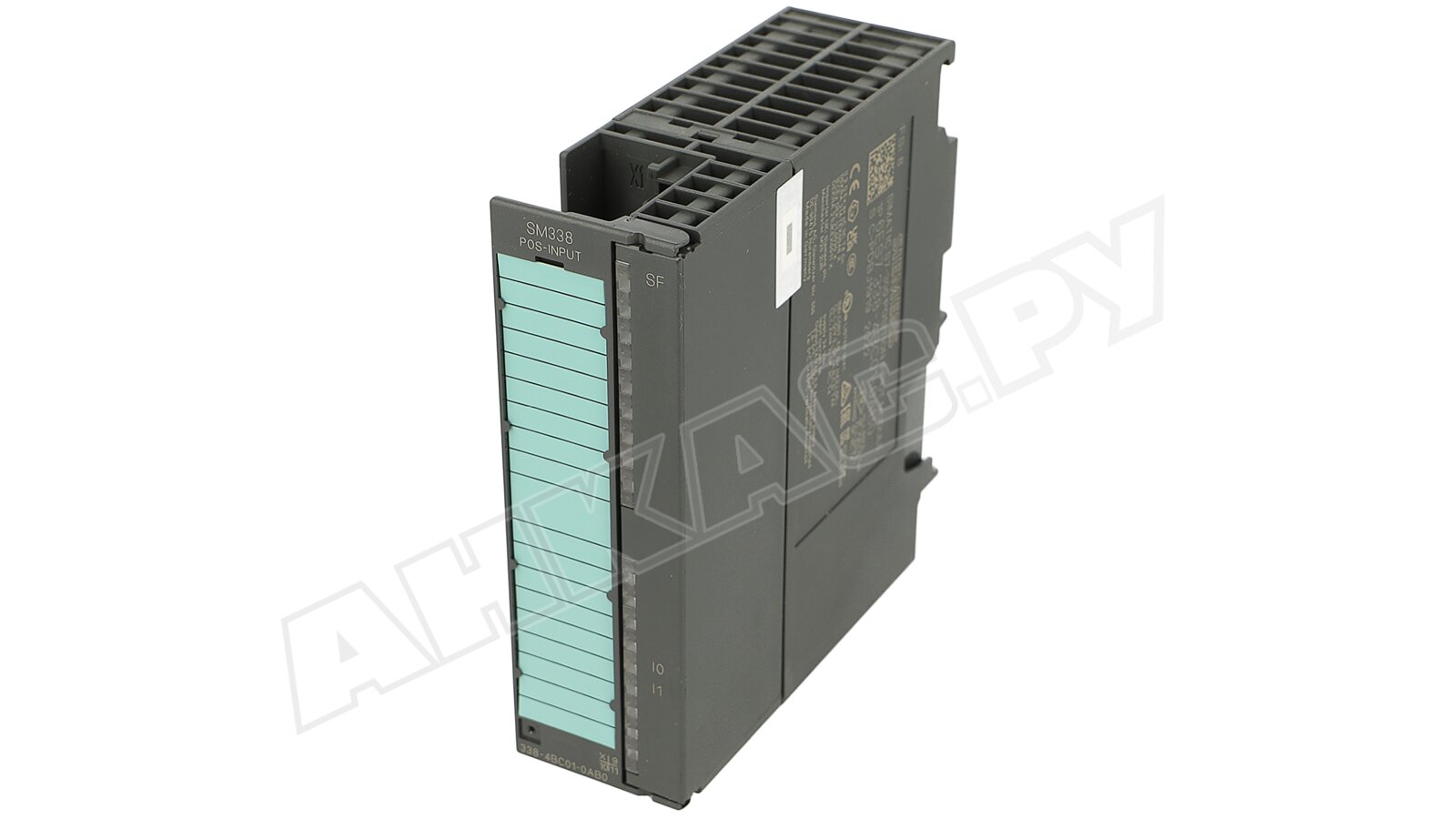

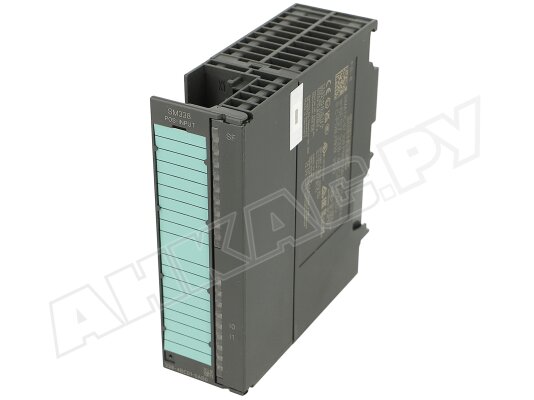

Модуль регистрации перемещений Siemens, 6ES7338-4BC01-0AB0

Модуль регистрации перемещений Siemens, арт: 6ES7338-4BC01-0AB0 применяется для оснащения промышленного автоматизированного оборудования. Его основная функция – подключение и декодирование показаний до 3-х датчиков абсолютного перемещения стандарта SSI.

Основные характеристики и функции

• Модуль оснащен тремя входами для SSI-датчиков и двумя цифровыми входами, которые используются для фиксации полученных показаний.
• Имеется возможность прямой обработки показаний датчиков в реальном времени в подвижных установках.
• Значения, полученные с помощью SM338, могут обрабатываться непосредственно в пользовательской программе.
• Поддерживается режим тактовой синхронизации, что позволяет гибко выбирать между свободной регистрацией данных датчика и синхронизированной.
• Устройство работает от сети с напряжением 24 В постоянного тока. Допустимый рабочий диапазон: 20,4-28,8 В.
• Модуль может быть связан с центральным процессором (CPU).
• Доступен ускоренный режим (Fast Mode) для повышения скорости обработки данных и сжатого интерфейса обратной связи. Его активация осуществляется при использовании версии ПЗУ SM338 POS-INPUT V2.0.0 и выше, а также при настройке через STEP 7 V5.3+SP2.
• Предусмотрена легкая интеграция и настройка модуля. Диагностическая информация выводится в буфер программируемого логического контроллера.
• Для электроподключения используется 20-контактный фронтальный разъем, который приобретается отдельно.

Область применения

Модуль применяется в различном промышленном оборудовании, где важна высокая точность и предсказуемость измерений. Используется для устройств с электронным позиционированием, отрезных станков, для многоосевого позиционирования, позиционирования одной оси.

Эксплуатационные условия

Модуль Siemens Simatic S7-300 SM 338 Posotion Input Module рассчитан на работу в промышленных условиях при температуре от 0 до +60 °C.
