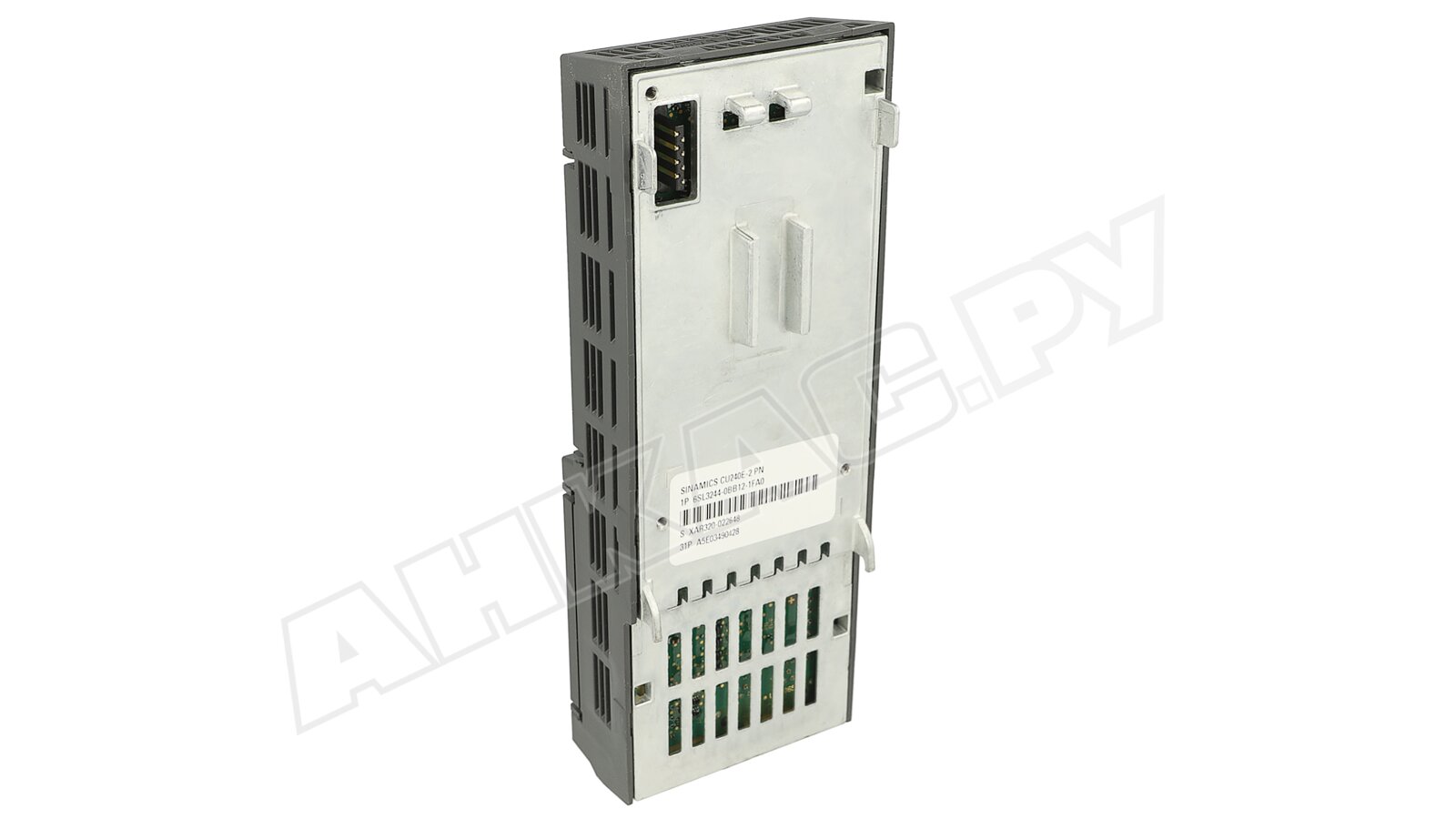

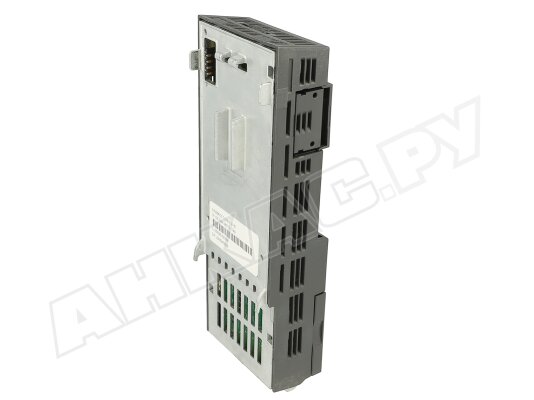

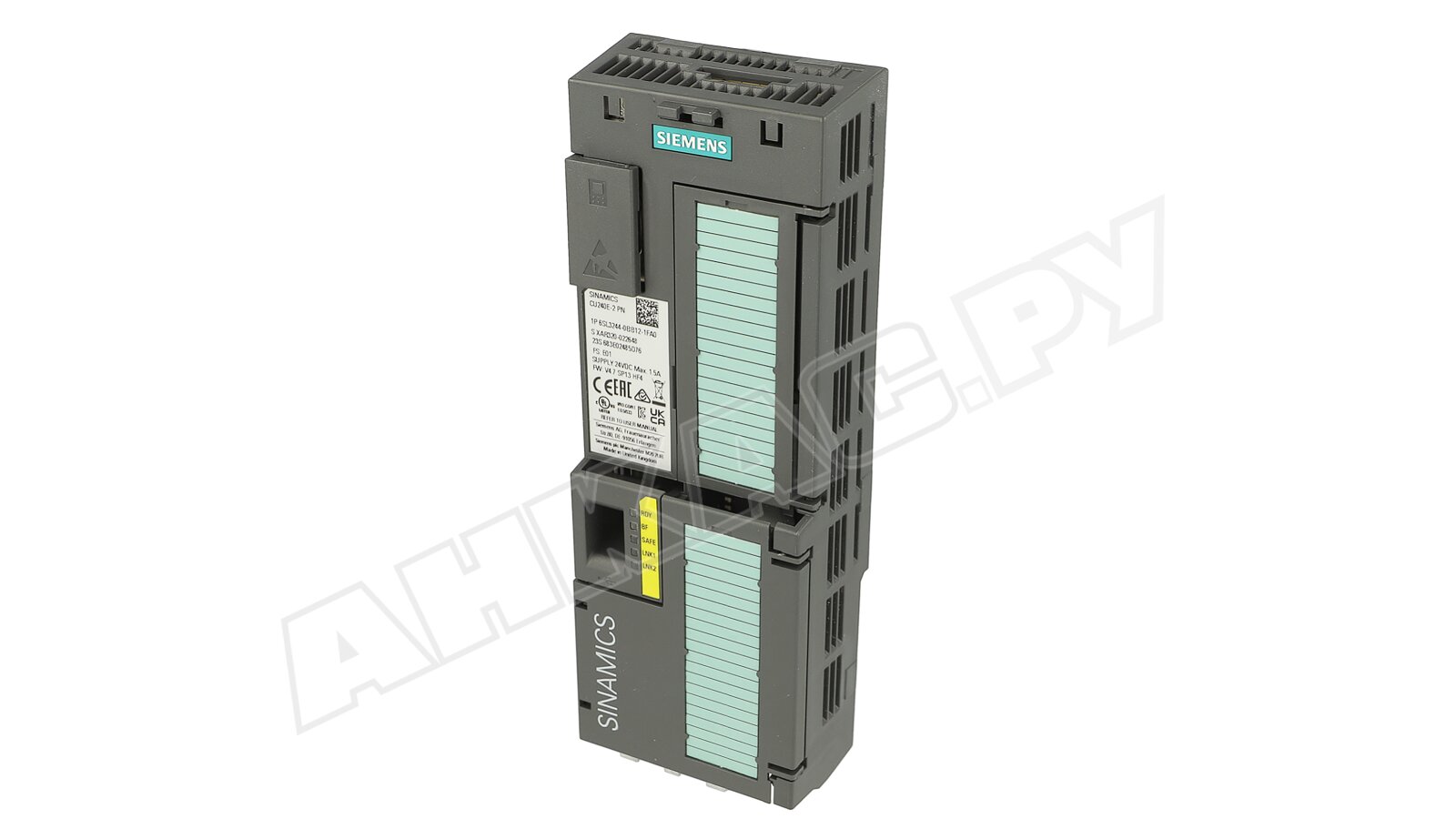

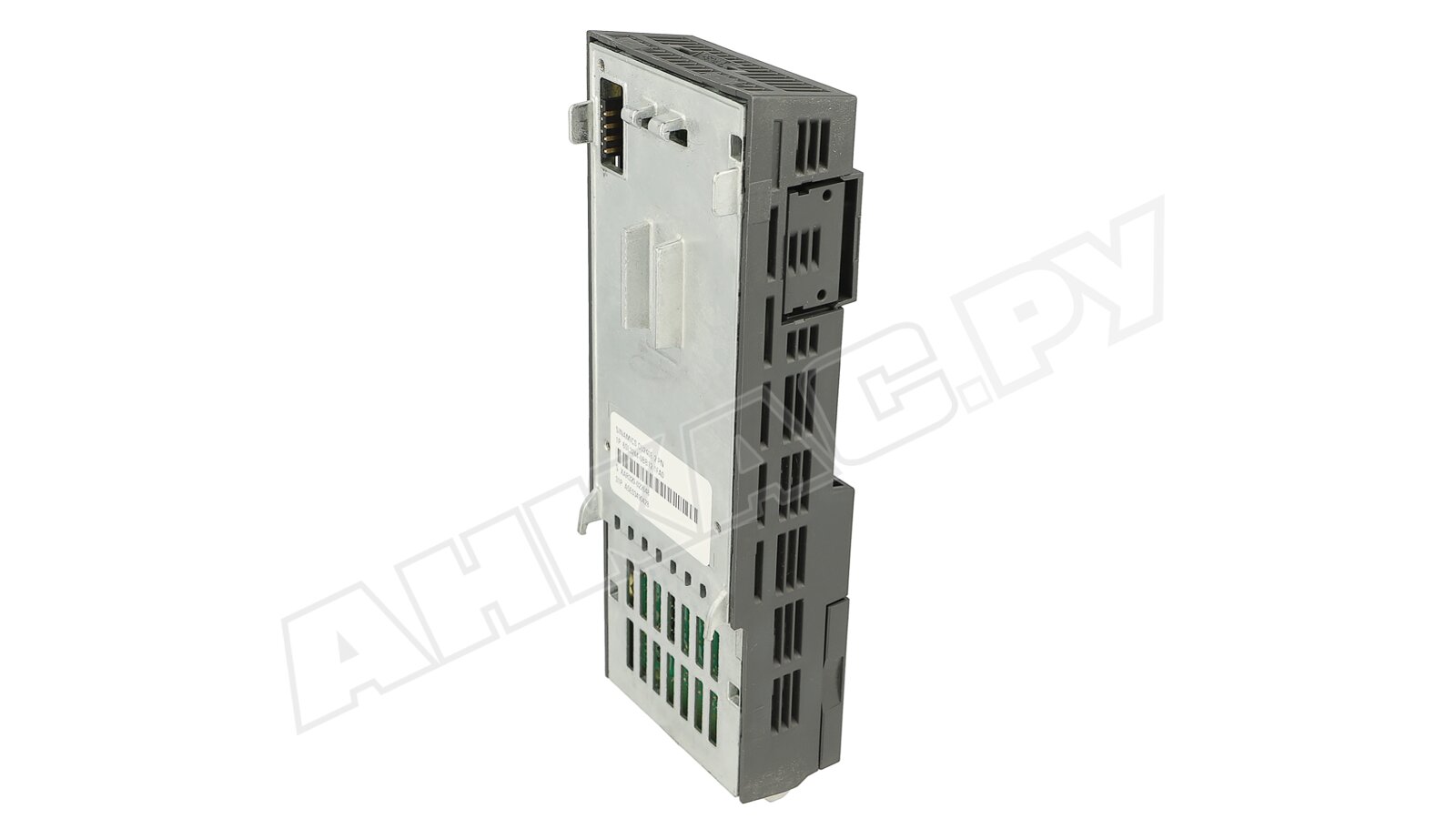

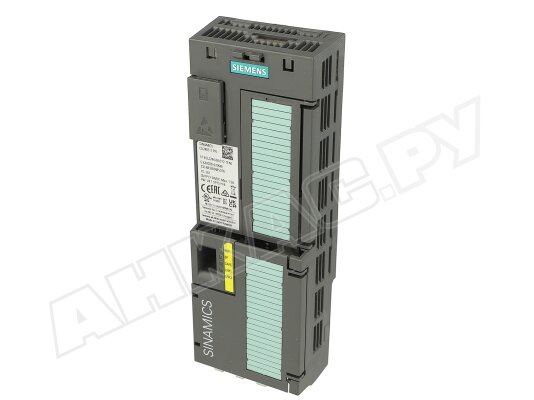

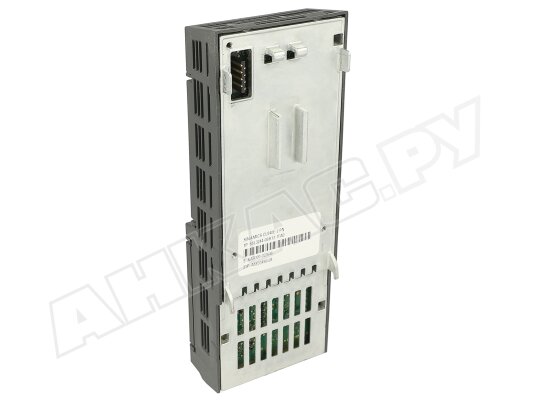

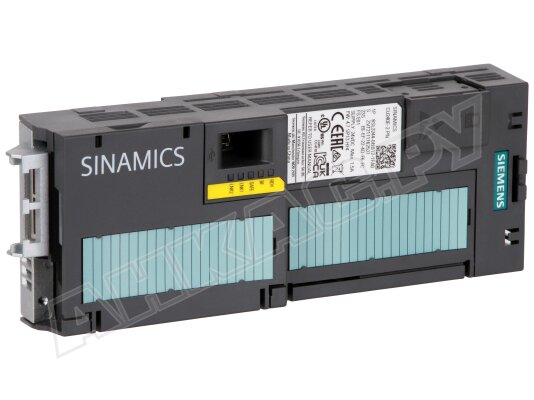

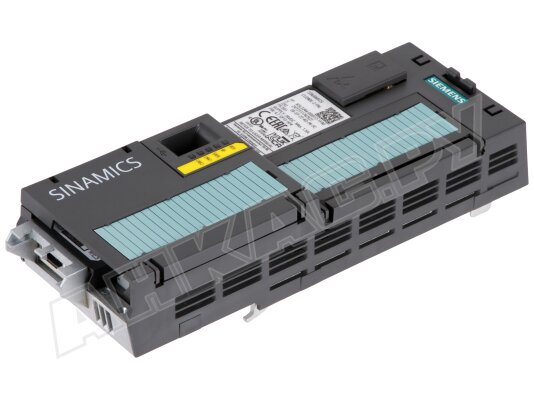

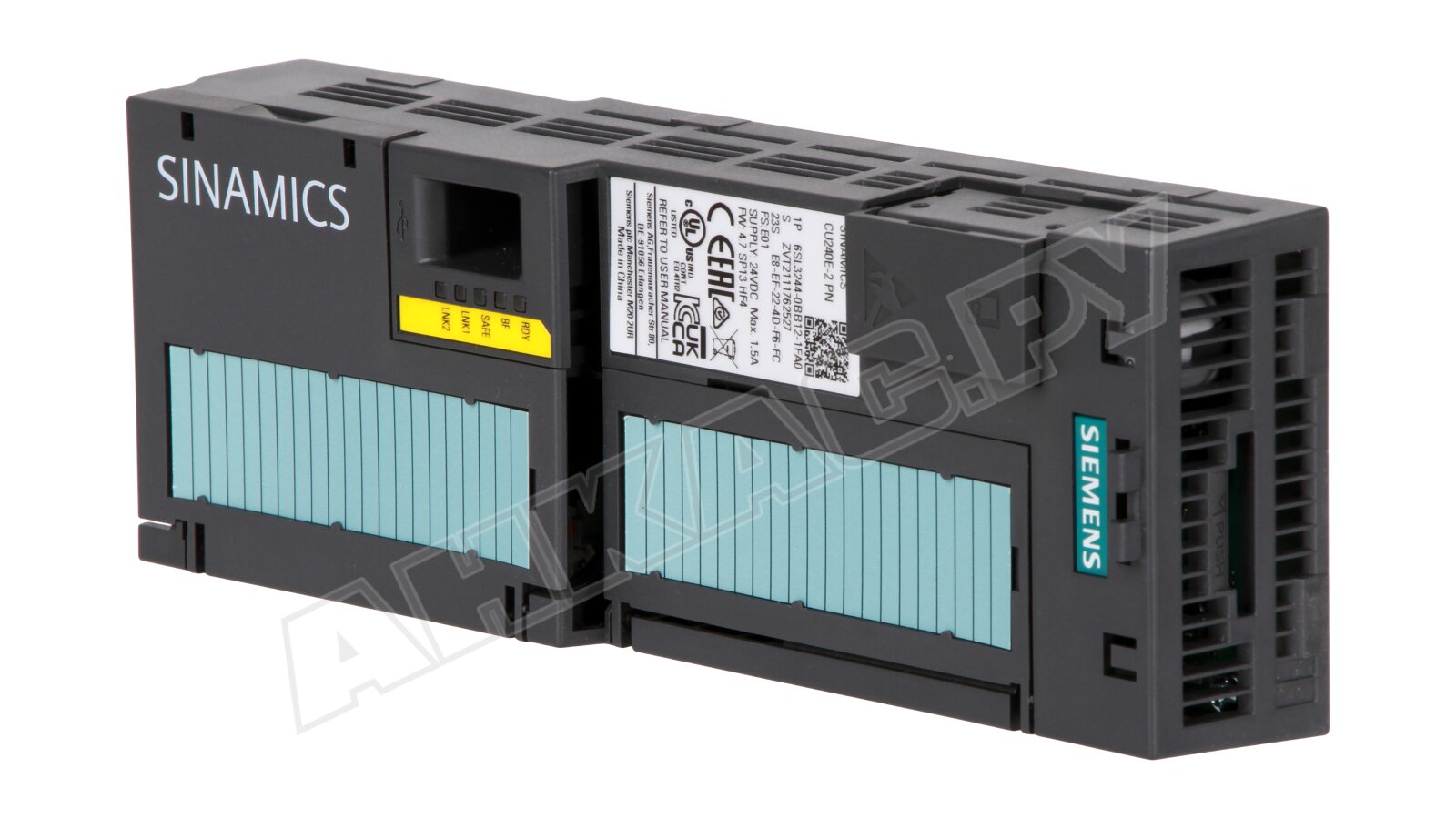

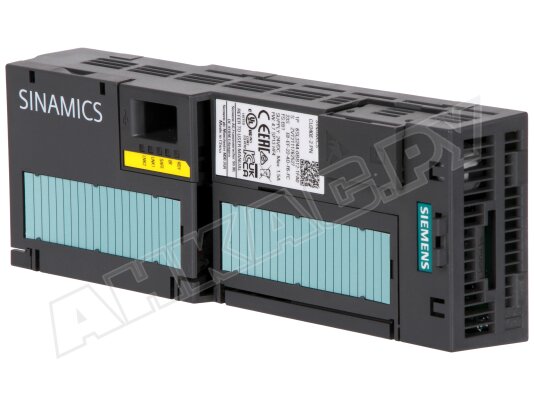

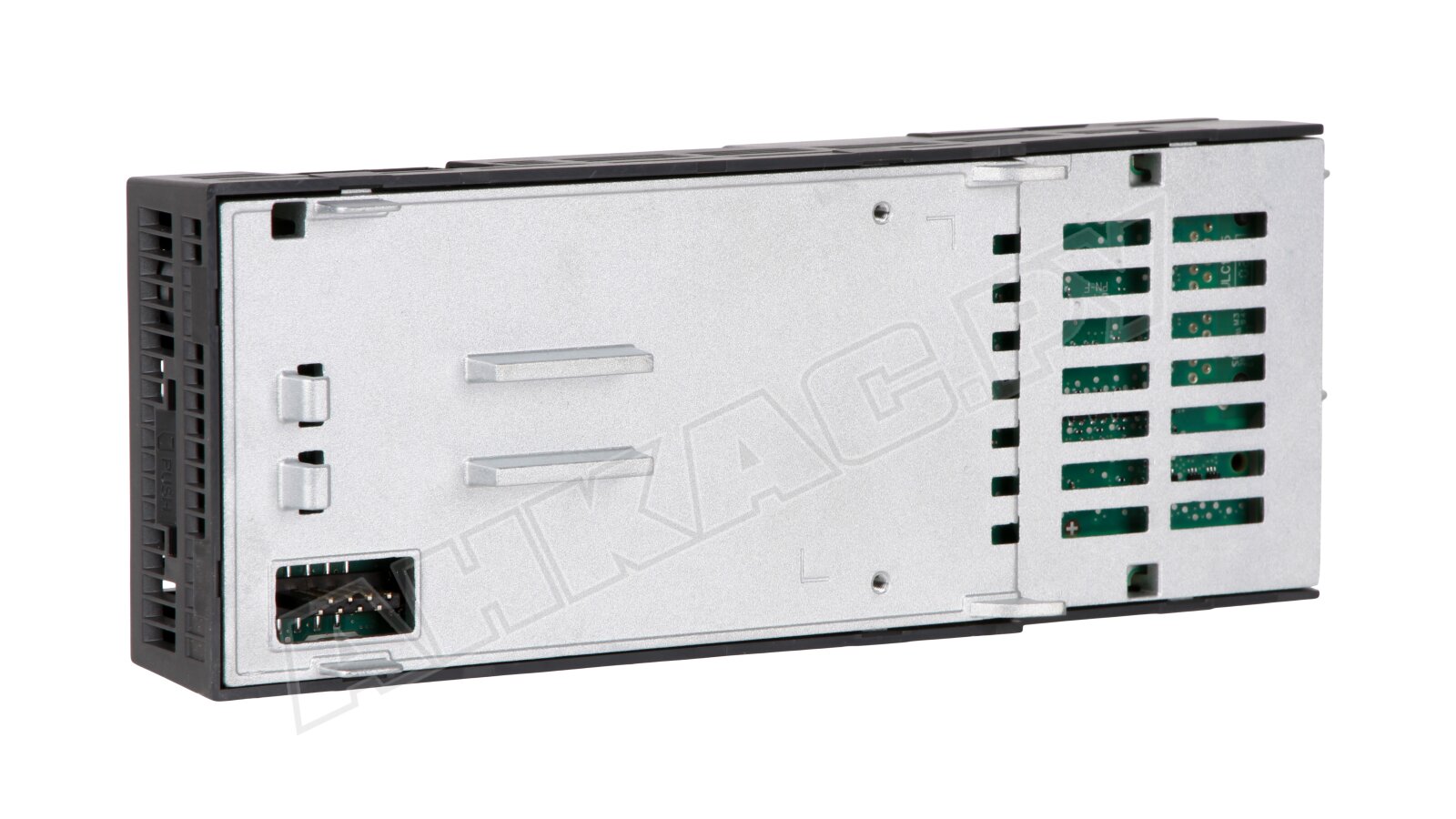

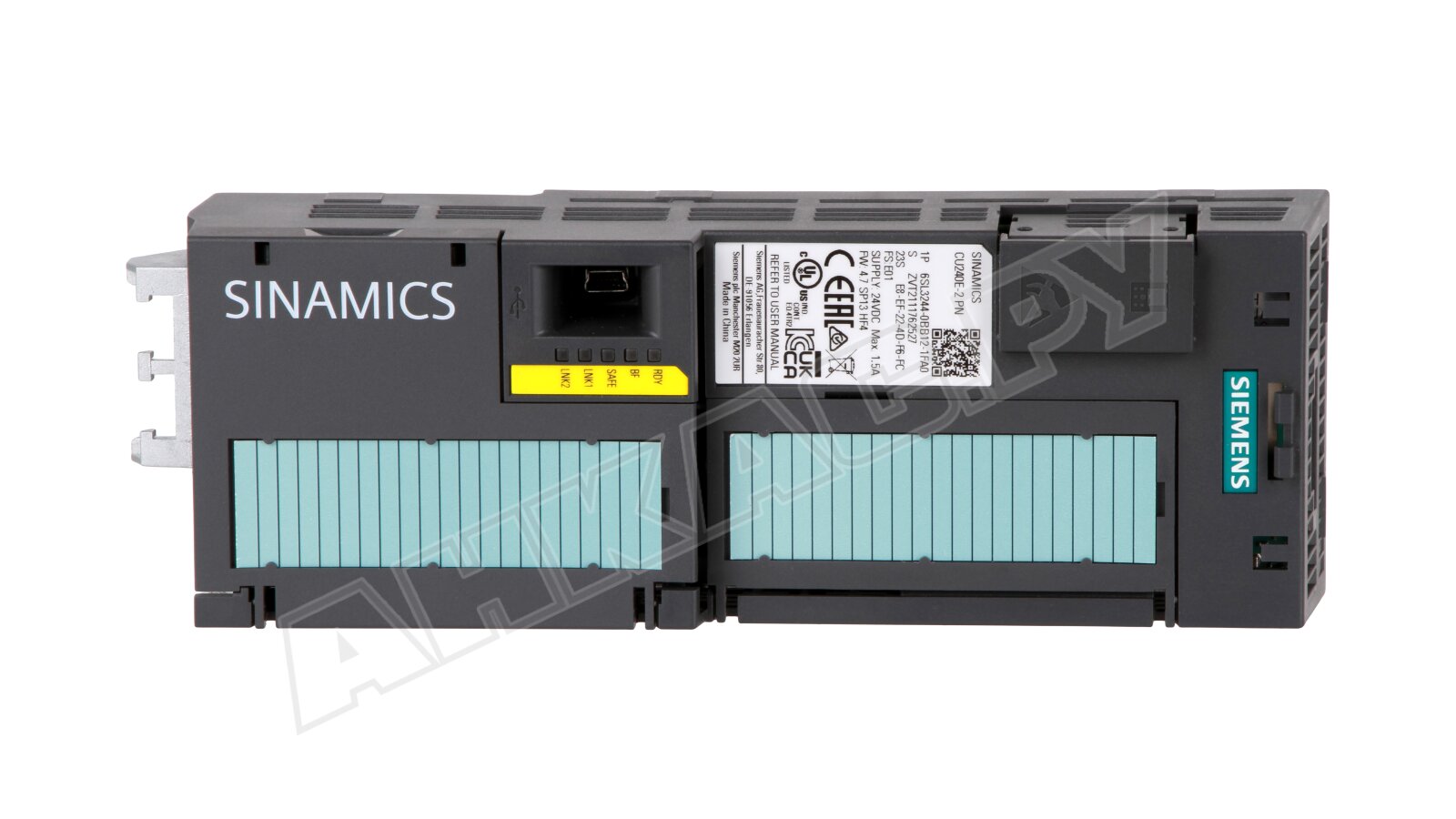

Управляющий модуль Siemens, 6SL3244-0BB12-1FA0

Управляющий модуль Siemens, арт: 6SL3244-0BB12-1FA0 является частью семейства системы SINAMICS G120. Основное назначение – обеспечение контроля и диагностики силовых модулей и подключенных к ним электродвигателей в промышленных системах автоматизации.

Подробнее о модуле

Данная модель оснащена интерфейсом PROFINET, что обеспечивает её интеграцию в современные сети. Питание устройства может осуществляться как от силового модуля, так и от внешнего источника постоянного тока 24 В, при максимальной потребляемой мощности 200 ВА. Реализована гальваническая развязка цепи питания от остальных управляющих контактов, что повышает безопасность эксплуатации. Максимальный потребляемый ток составляет 0,5 А.

Устройство располагает шестью цифровыми входами (DI 0…DI 5) и двумя цифровыми выходами, выполненными в виде реле с переключающим контактом. Для подключения высокочастотных сигналов предусмотрен один импульсный вход (DI 3) с максимальной рабочей частотой до 32 кГц.

Аналоговая часть представлена двумя дифференциальными аналоговыми входами (AI 0, AI 1) с 12-битным разрешением и временем реакции 13 мс ± 1 мс, а также двумя аналоговыми выходами с выходным сигналом по потенциалу.

Среди доступных режимов управления двигателем выделяются: линейное/ квадратичное/ параметрируемое с управлением по потокосцеплению, бездатчиковое векторное управление и бездатчиковое регулирование крутящего момента. Поддерживаемые протоколы связи включают PROFINET и EtherNet/IP.

Предусмотрена функция «клонирования» настроек через BOP-2, IOP, SD-карту или USB-разъем, а также поддержка Safety Integrated (STO). Электронные платы покрыты защитным лаком.

Модульная конструкция обеспечивает гибкость установки, встроенные средства диагностики – текущий мониторинг работы, а сетевой интерфейс – обновление прошивки. Степень защиты корпуса – IP20 / UL открытый тип. Модуль соответствует стандартам CE, UL, cUL, RCM, SEMI F47.

Управляющий модуль отличается надежной конструкцией, простотой конфигурирования, компактными габаритами, удобством монтажа в ограниченном пространстве.

Применение

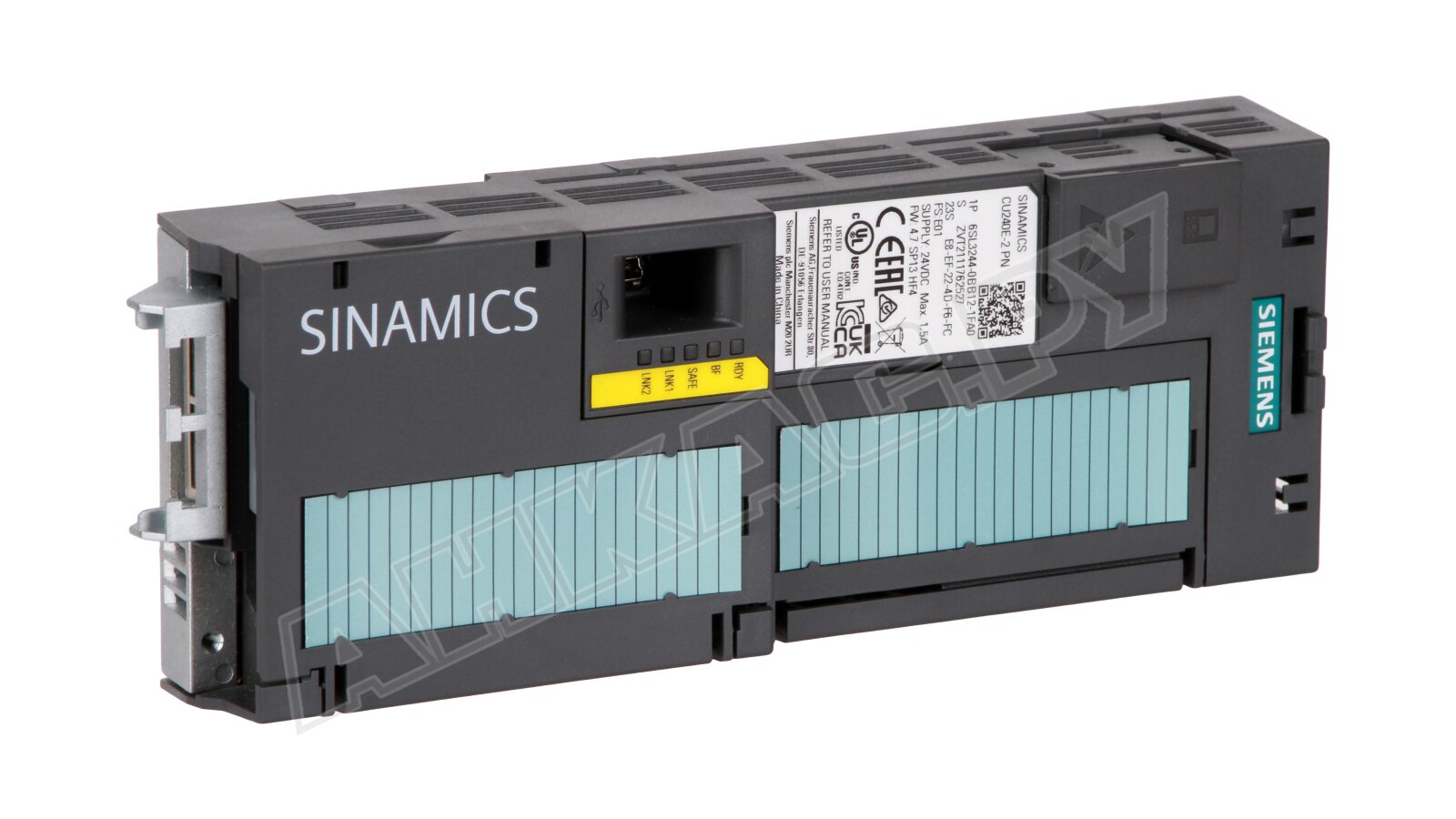

Область применение охватывает станки с ЧПУ, конвейерные линии, транспортные системы и другое автоматизированное оборудование, где требуется точное и надежное управление асинхронными двигателями. Siemens Sinamics CU240E-2 PN серии G120 также подходит для использования в шкафах управления и системах общего машиностроения, включая ленточные конвейеры, смесители и экструдеры.

Условия эксплуатации

Устройство рассчитано на эксплуатацию в температурном диапазоне от -10 до 55 °C (при работе) и от -40 до 70 °C (при хранении), с максимальной относительной влажностью 95 %.
