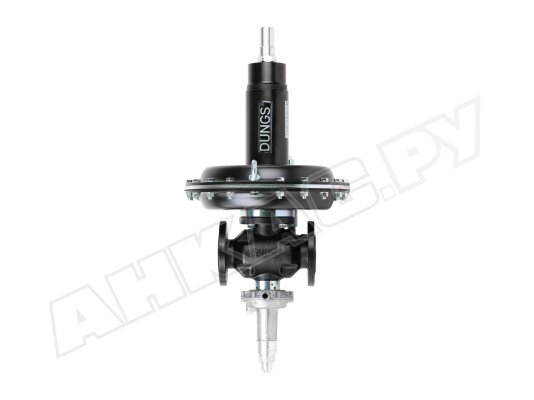

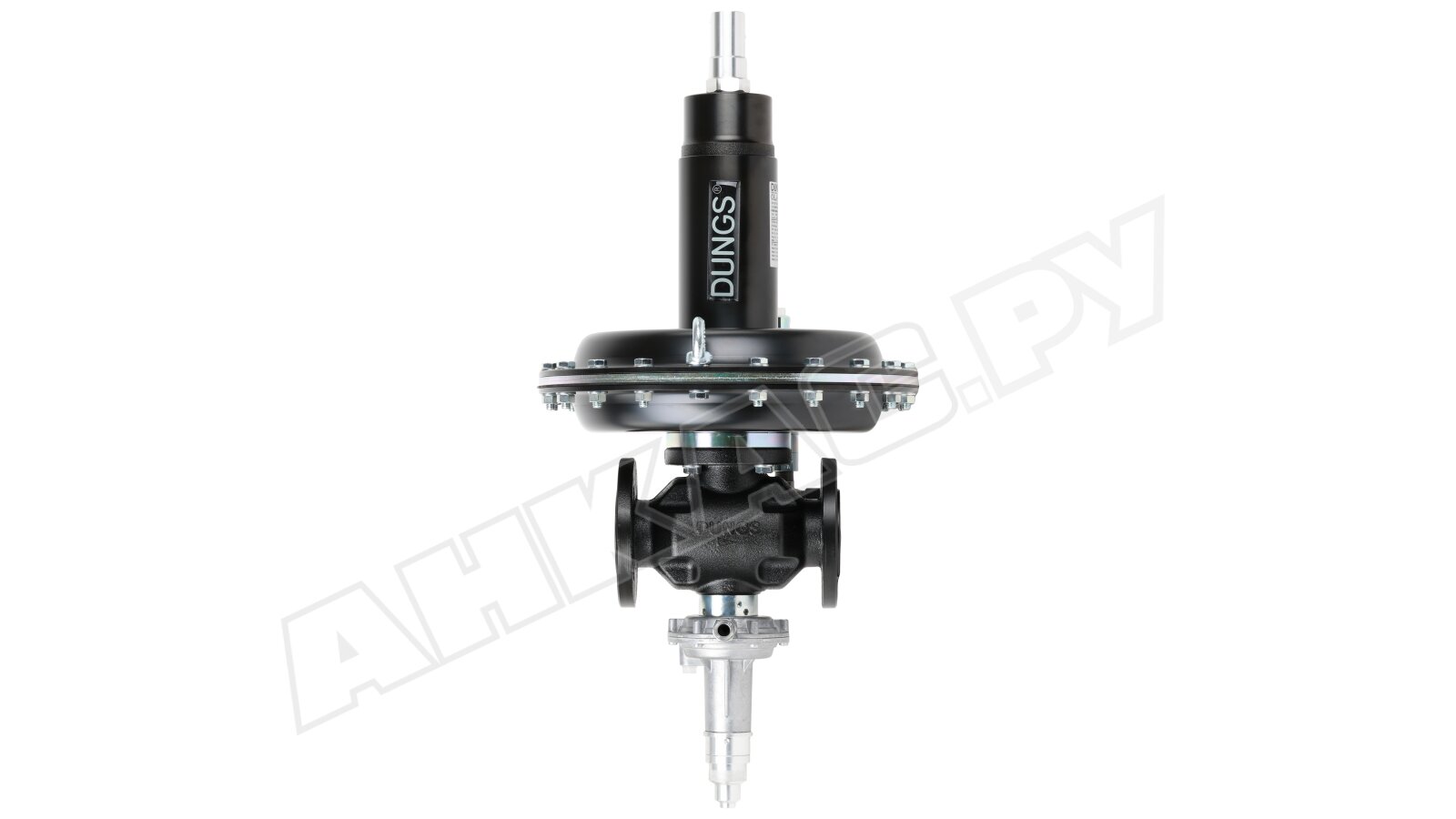

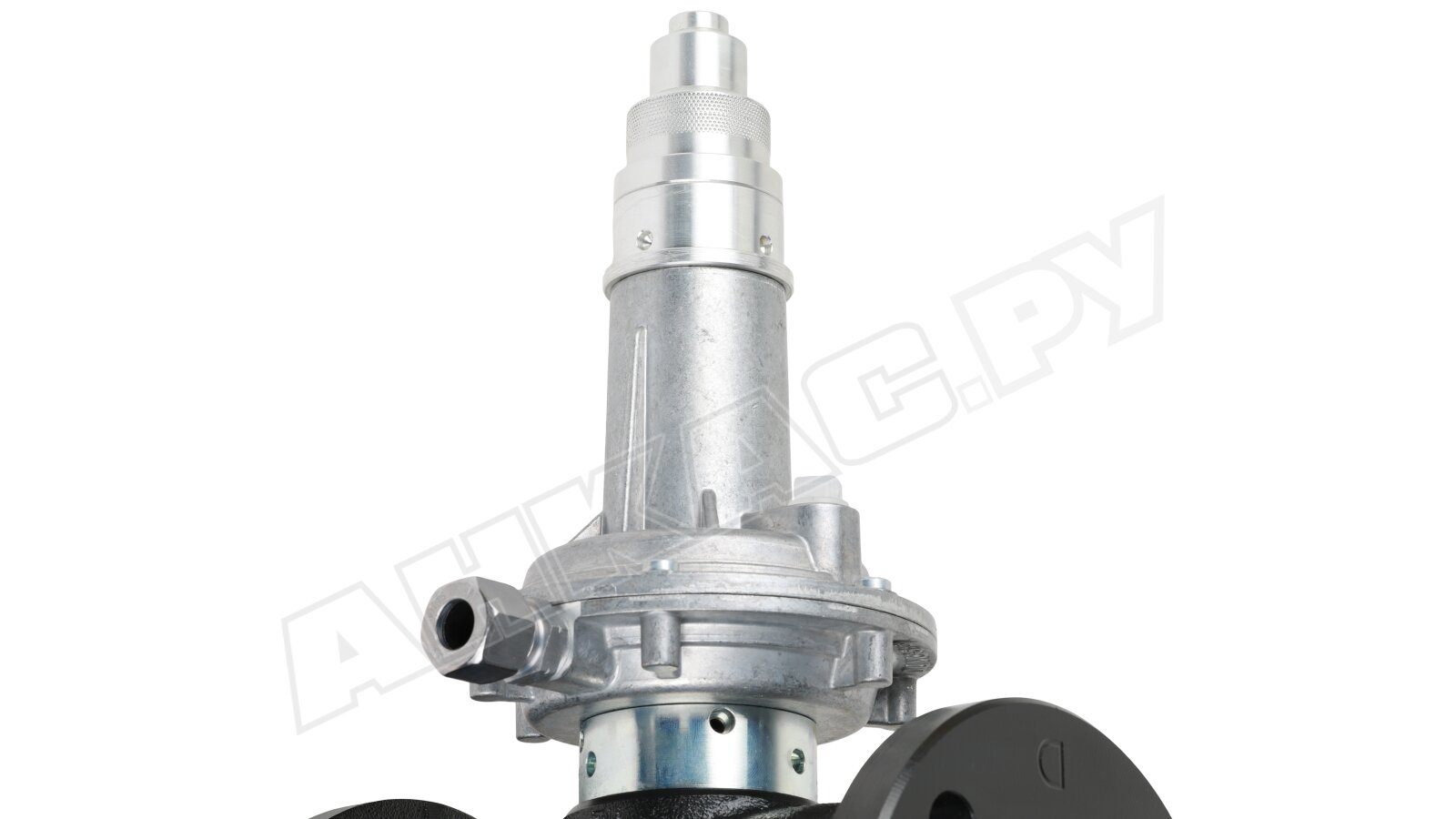

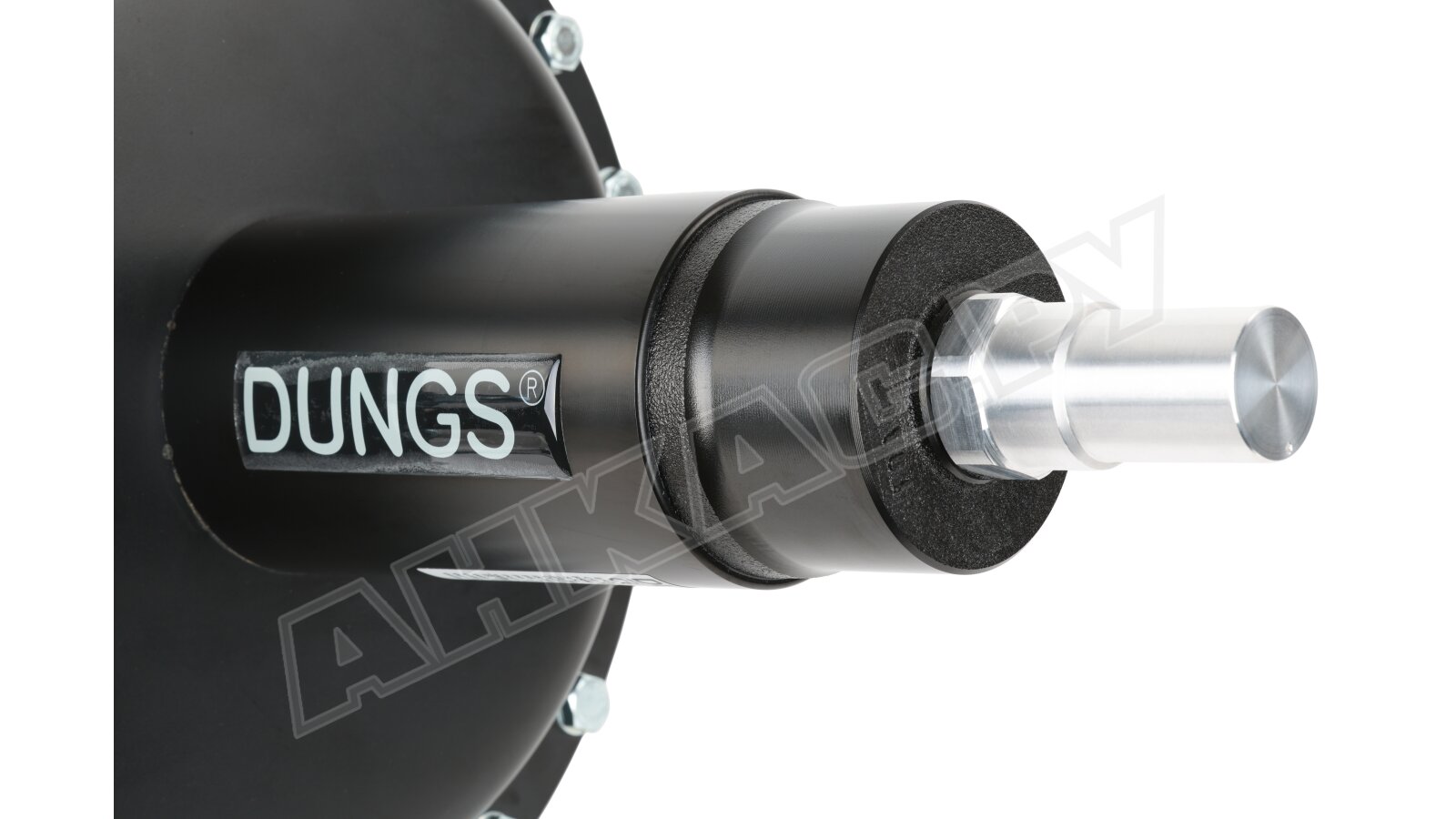

Регулятор среднего давления Dungs FRM 100040 HD с ПЗК

Регулятор среднего давления Dungs FRM 100040 HD с ПЗК, арт: 270283 с компенсацией входного давления, заменяемой регулирующей пружиной, предохранительно-запорным клапаном (ПЗК), реагирующим на превышение или понижение давления. Регулирует давление газа для подачи на горелки и установки технологического нагрева. Подходит для систем с давлением в газораспределительной сети до 10 бар. Отличается высокой пропускной способностью, точным регулированием, широким диапазоном рабочего давления, высоким уровнем безопасности. Является регулятором давления прямого действия, отвечает стандартам EN 334 и EN 14382.

Основные параметры:

• регулятор прямого действия с пружинной нагрузкой;
• максимальное исходное давление: 10000 мбар;

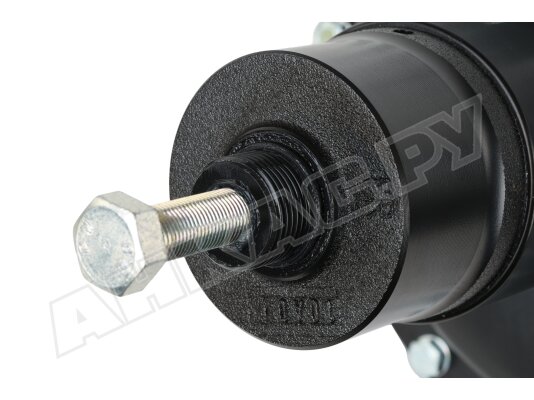

• заменяемая пружина заданного значения для настройки различных уровней рабочего давления;
• диапазон настройки выходного давления пружины: 400-1500 мбар;
• конструкция типа IS (единый диапазон прочности);
• виды газа: семейство 1, 2, 3 и другие нейтральные газообразные среды;

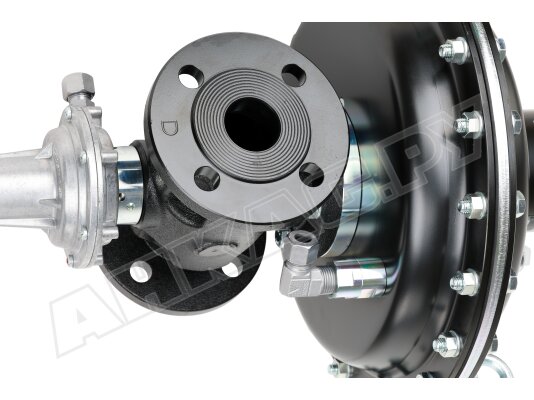

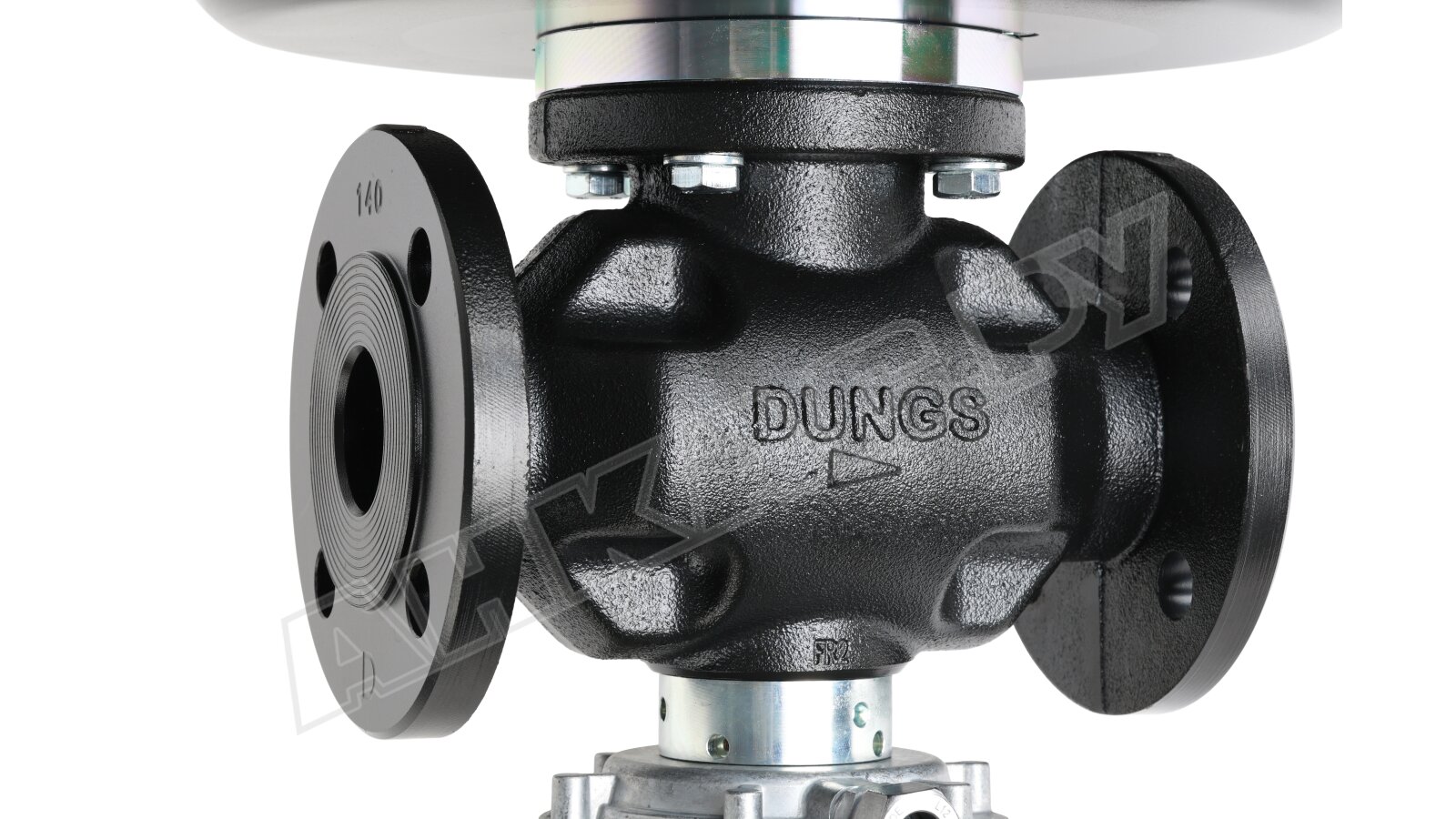

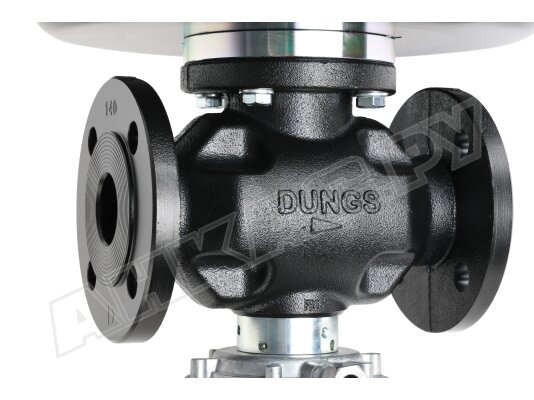

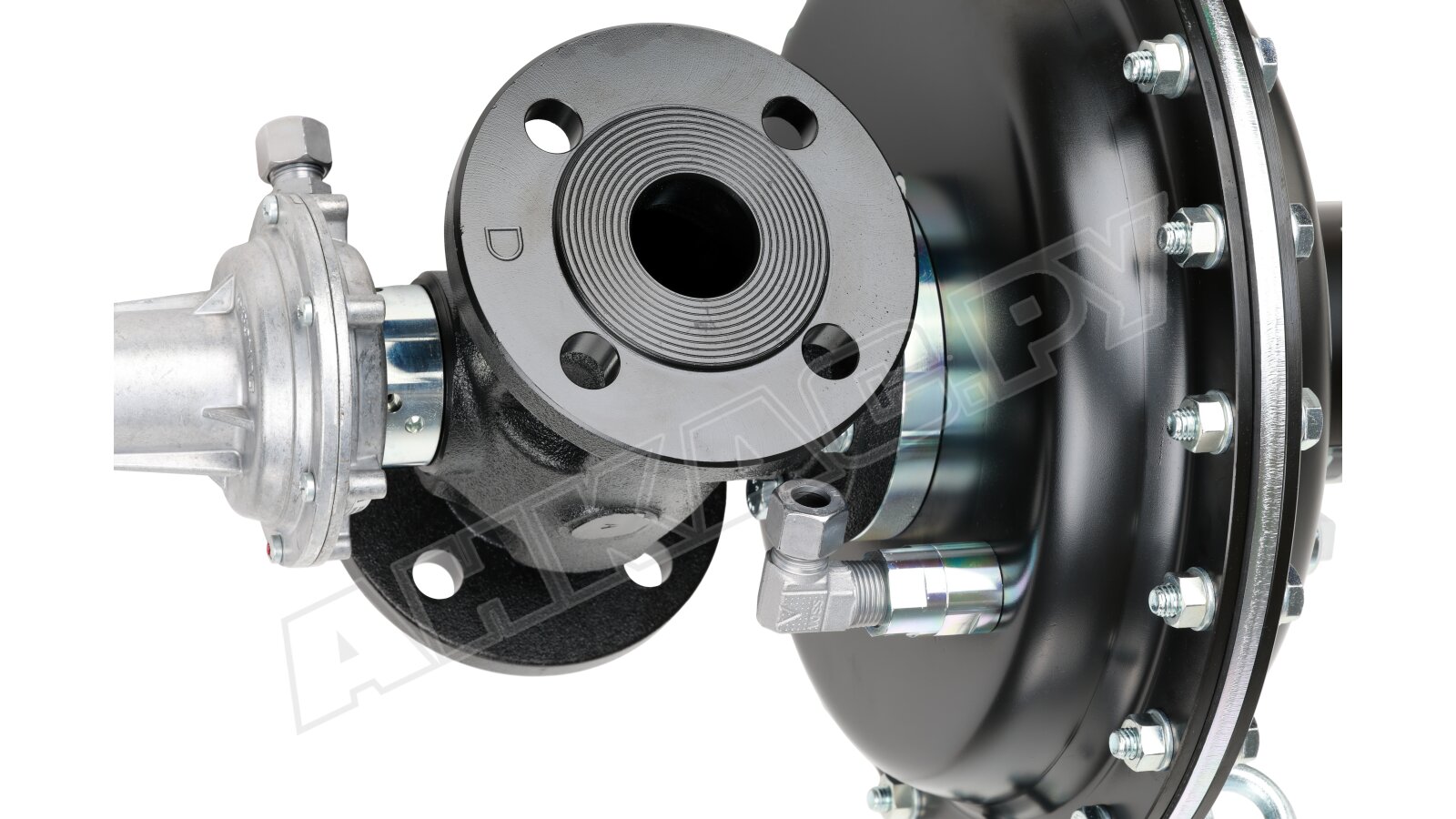

• фланцевый монтаж, размер фланцев DN 40;

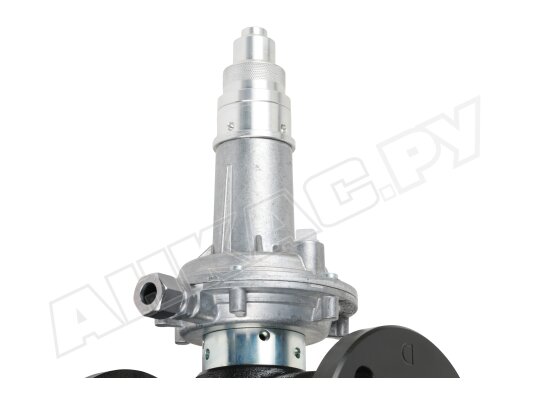

• оснащение предохранительно-запорным клапаном класса А по EN 14382;
• отсечка потока при повышенном/ пониженном давлении, действие ПЗК < 2 сек.;
• компенсационная мембрана для стабилизации входного давления;
• внешний отвод выходного давления;
• допустимые рабочие температуры (внешняя среда): -20...+60 °C;
• модульная конструкция регулятора и предохранительно-запорного клапана;
• прочный корпус из чугуна GGG 50 (по запросу возможен вариант из GJS 400-18);

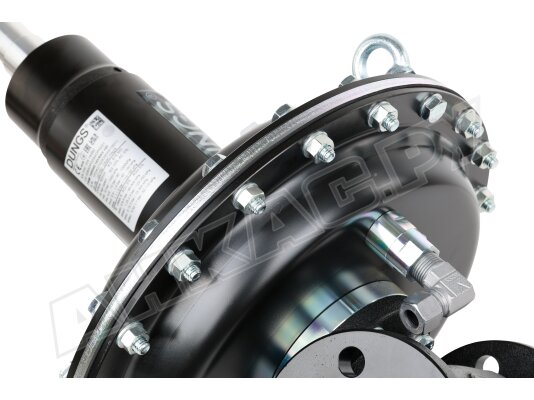

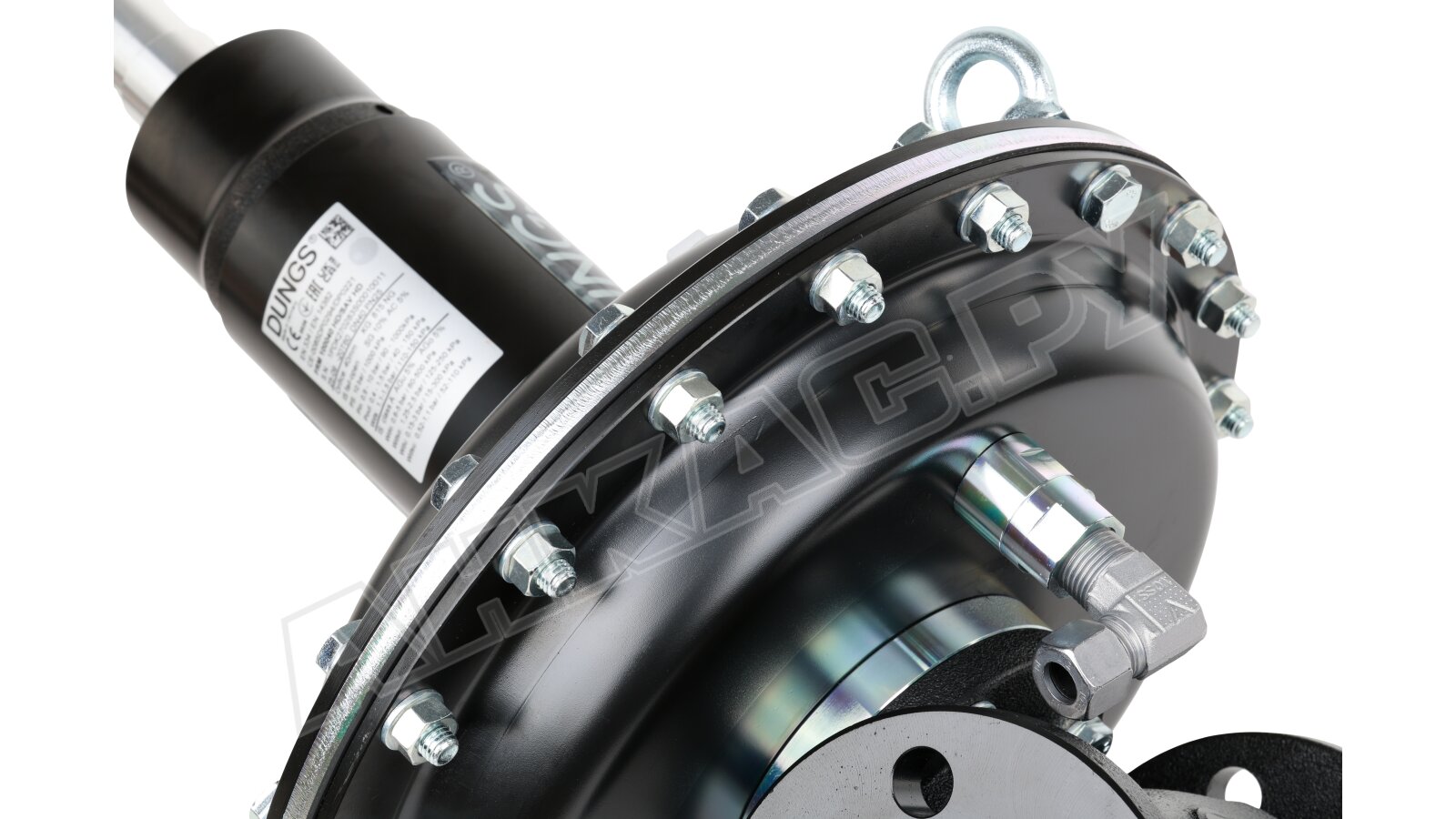

• мембрана регулятора из листовой стали (корпус) и NBR-каучука.

Сфера применения

Регулятор Dungs FRM позволяет создать эффективную и безопасную систему регулирования давления в промышленных, коммунальных, технологических установках. Решает всевозможные задачи регулирования давления при эксплуатации газовых горелок и приборов. Поддерживает точные параметры давления перед горелкой и другими газопотребляющими устройствами. Встраивается в системы регулирования давления согласно EN 12186 и EN 12279.

Регулятор рассчитан на работу с природным газом и другими нейтральными газообразными средами (только сухие чистые газы). Нельзя использовать регулятор для агрессивных сред.

Особенности монтажа и размещения

В месте установки регулятора давления следует исключить негативное воздействие окружающей среды, включая попадание на корпус осадков (дождя, снега и т.д.), солнечного излучения, агрессивных веществ. Не допускается обледенение корпуса, воздействие высокой влажности, вибраций и механических ударов.

Требования к газовой магистрали, импульсным и соединительным линиям: устойчивость к тепловым, химическим и механическим нагрузкам, надежная защита от деформации и обрыва. Запрещено попадание на регулятор конденсата от газовых линий, горючего газа или воздушных смесей, содержащих горючий газ, в месте размещения регулирующей пружины.

Достоинства:

• высокая пропускная способность;
• решение широкого спектра задач регулирования давления;
• высокая точность регулирования, стабильные выходные параметры;
• заменяемая пружина заданного диапазона давления;
• предохранительно-запорный клапан;
• устранение влияния входного давления компенсационной мембраной;
• модульный тип конструкции;
• простота настройки и обслуживания.

У нас можно купить регуляторы давления газа для различных задач регулирования. Регуляторы среднего давления Dungs FRM с другими диапазонами давления (30...4000 мбар) и размерами соединений (DN25, DN40, DN50) представлены на сайте. Для уточнения информации обращайтесь к консультантам АНКАС.
