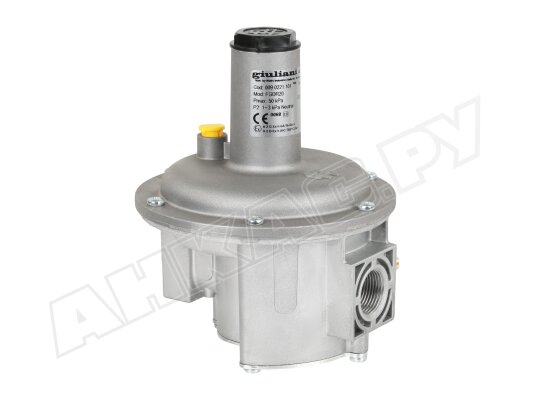

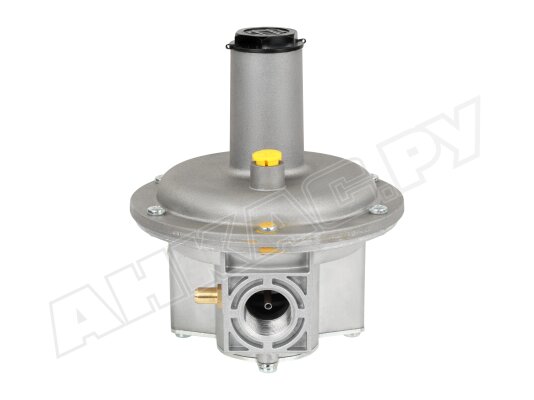

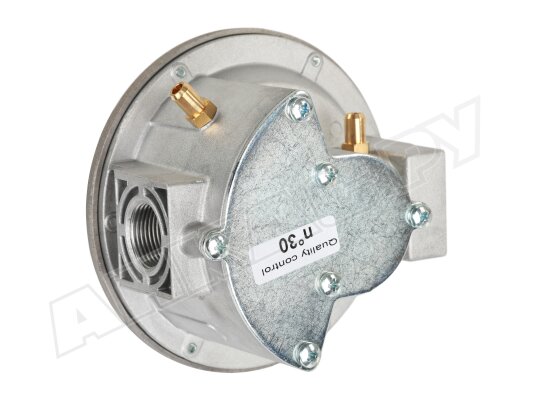

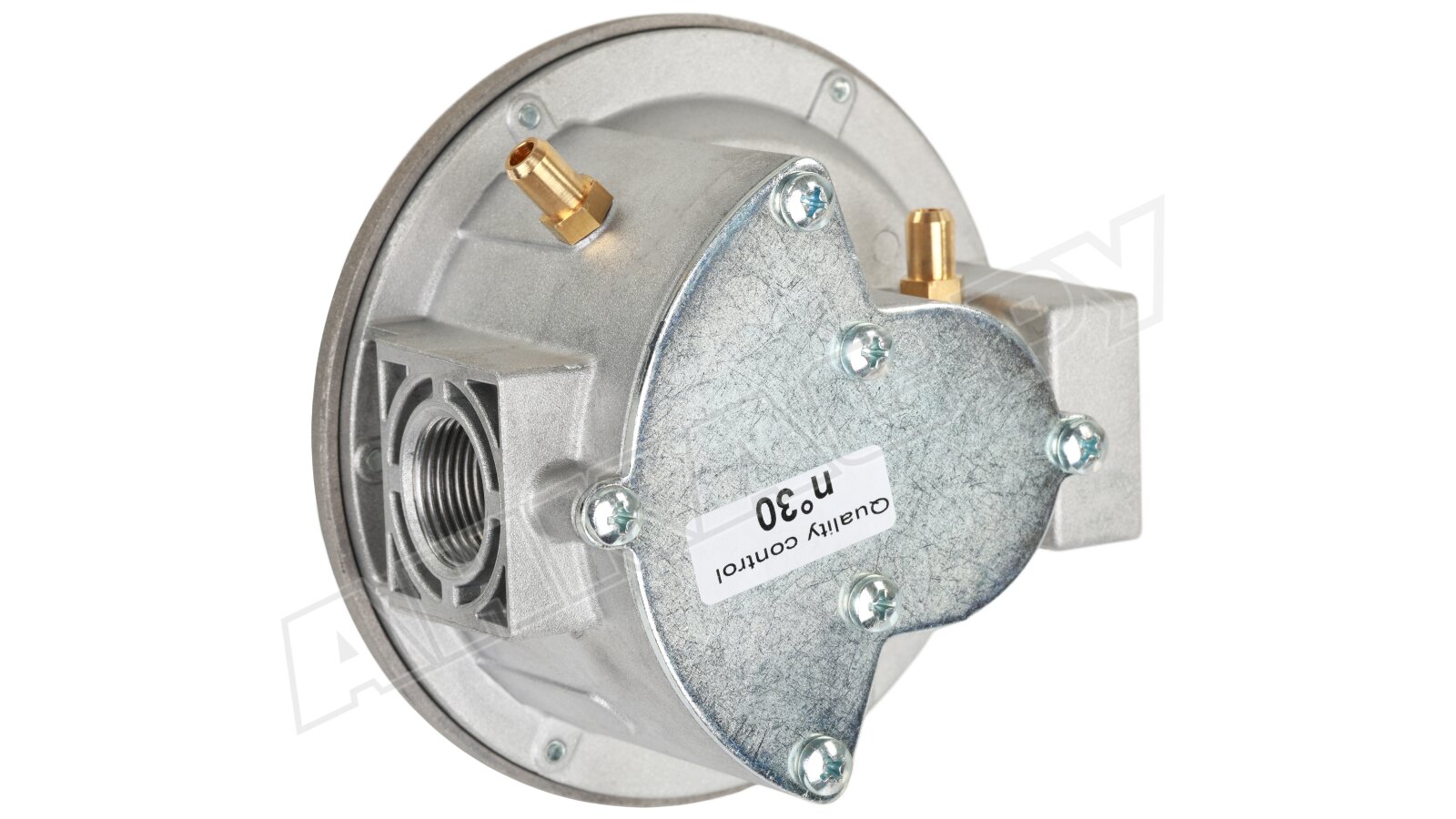

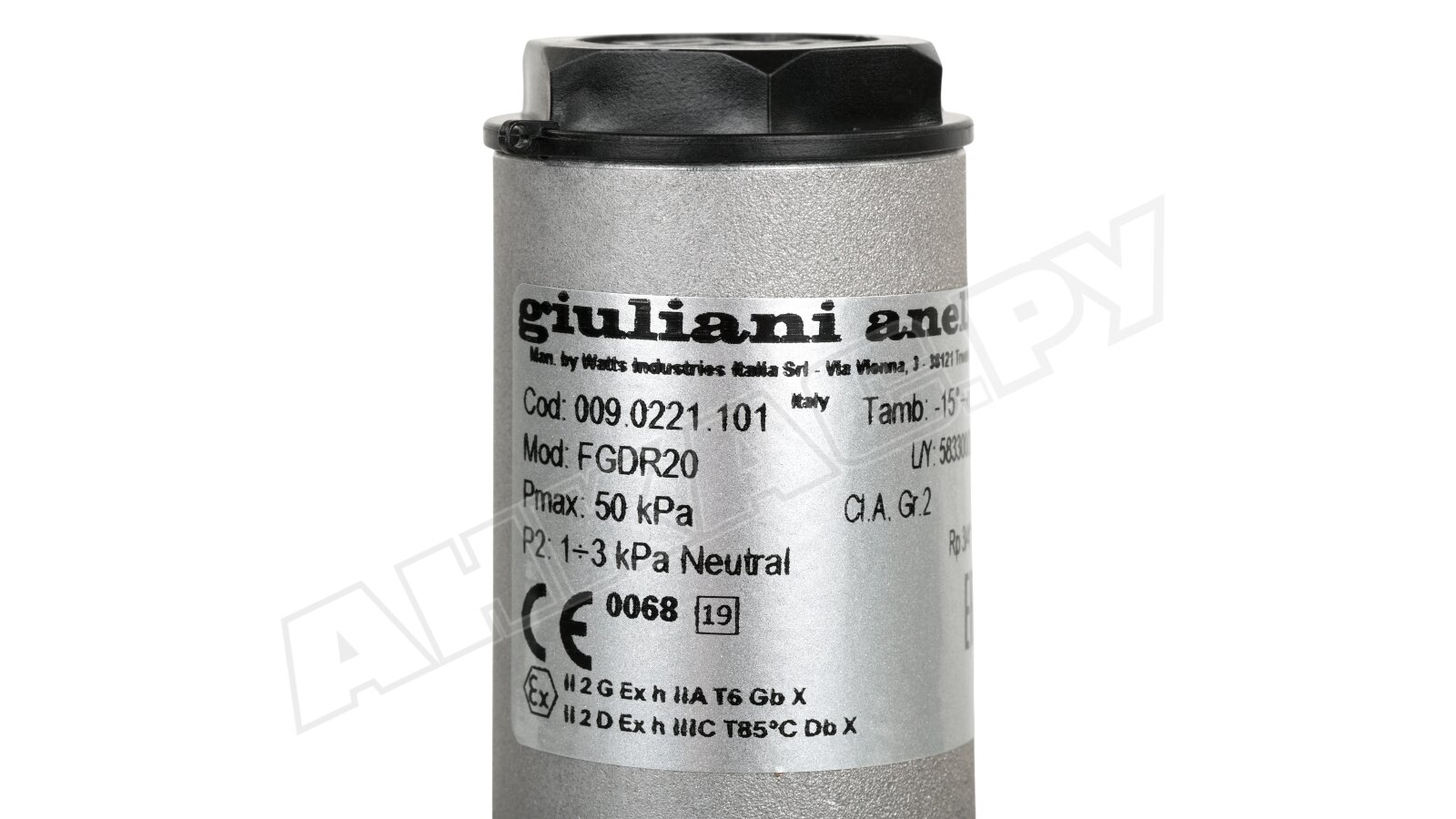

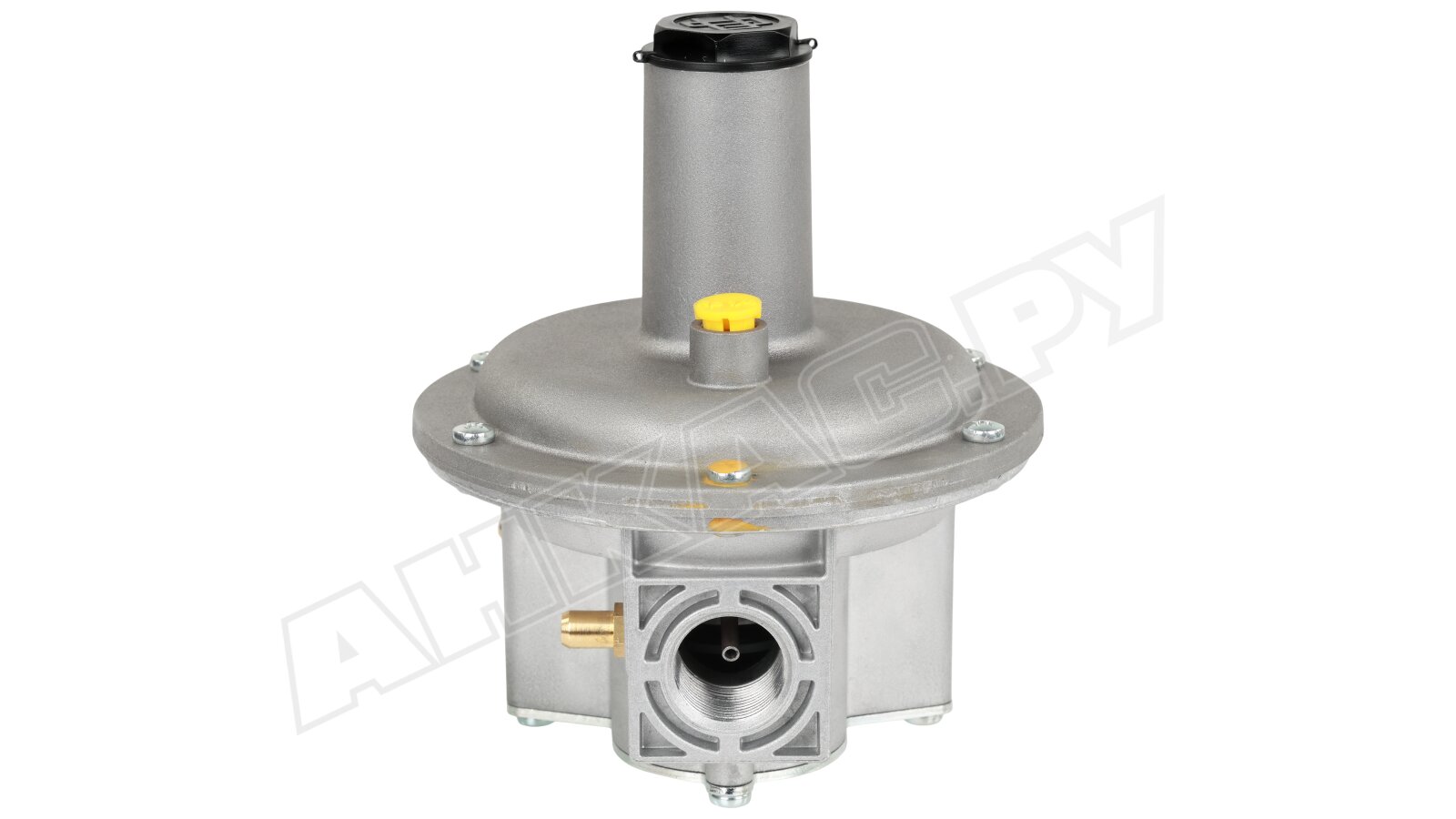

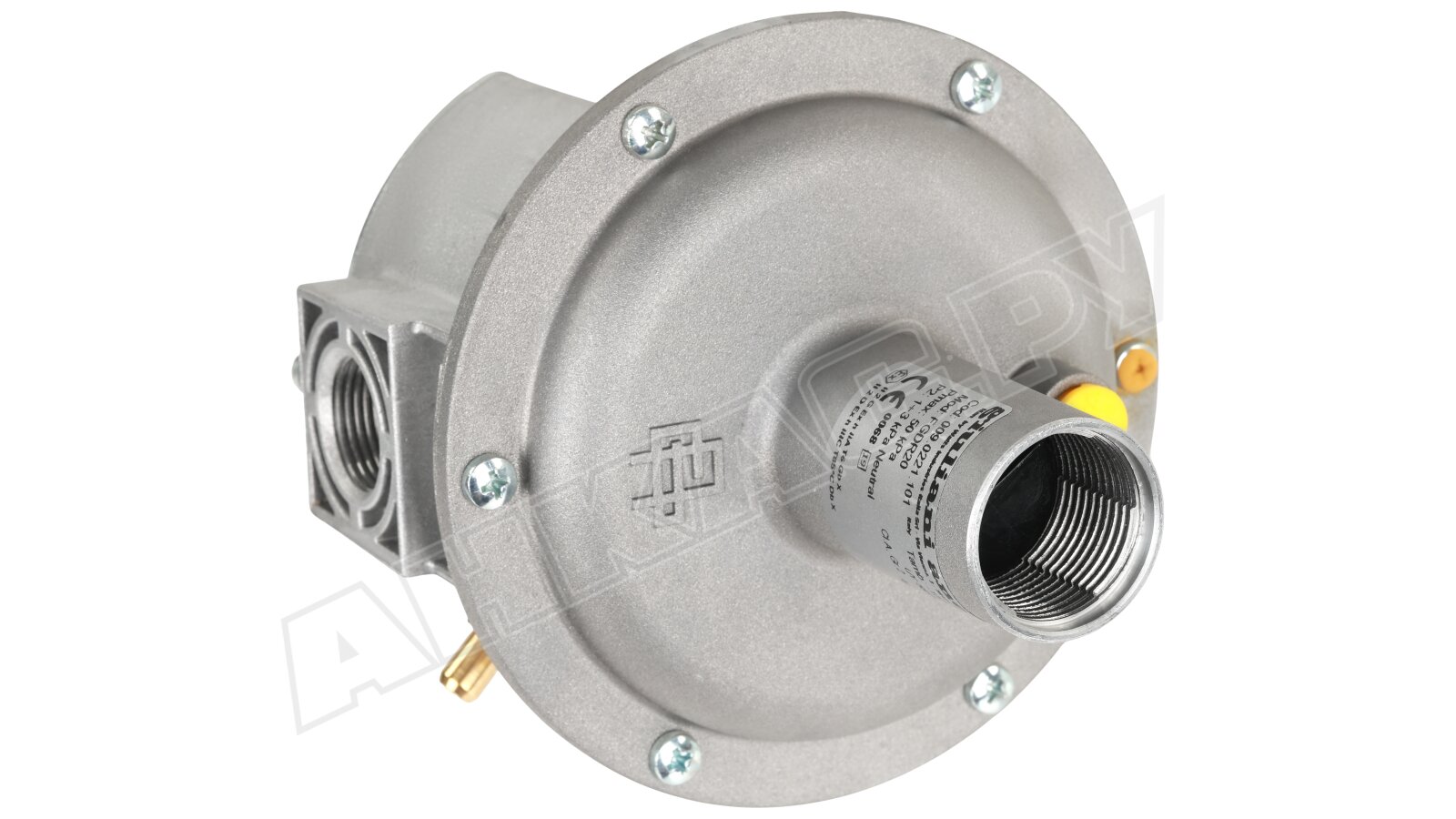

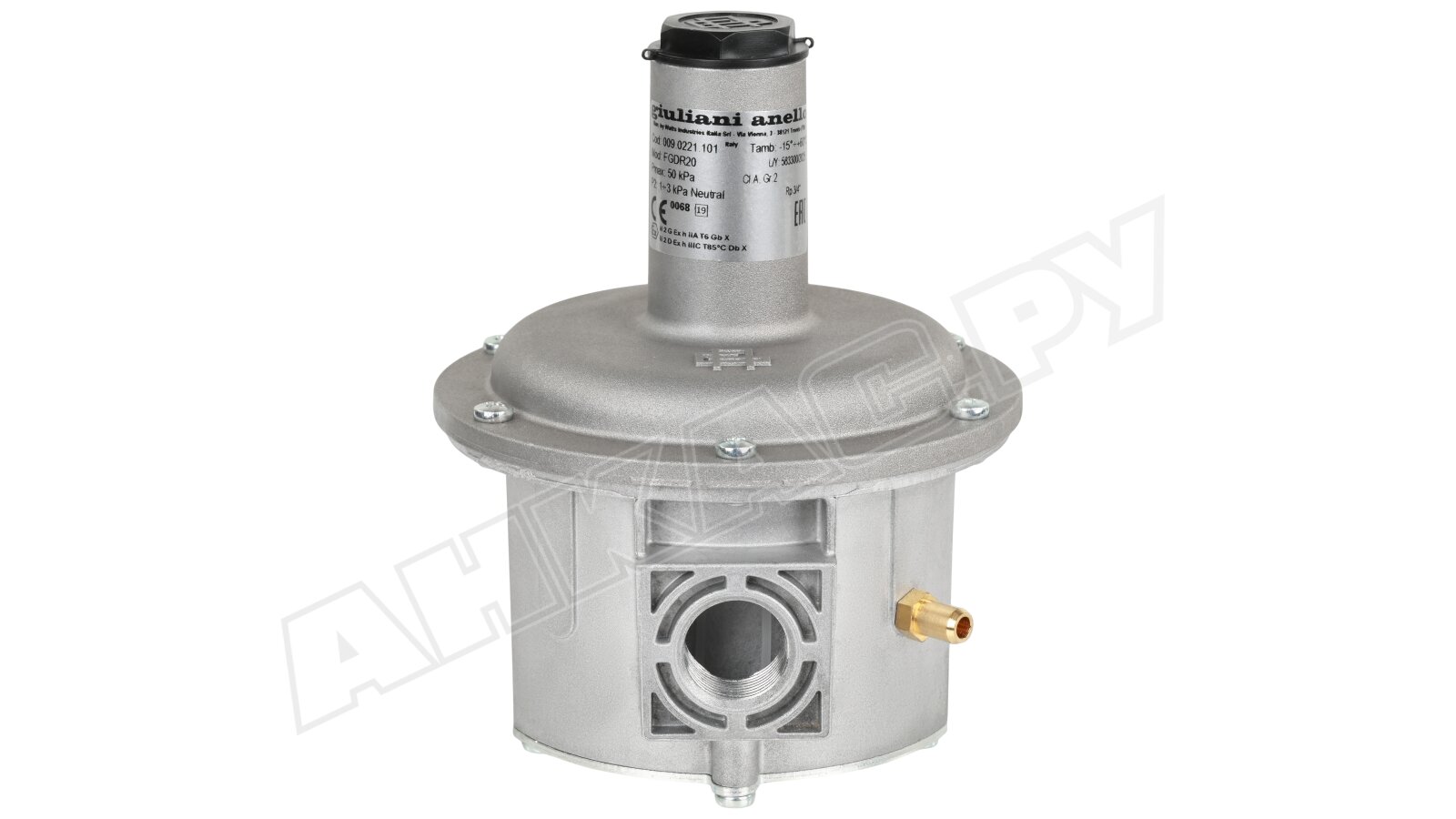

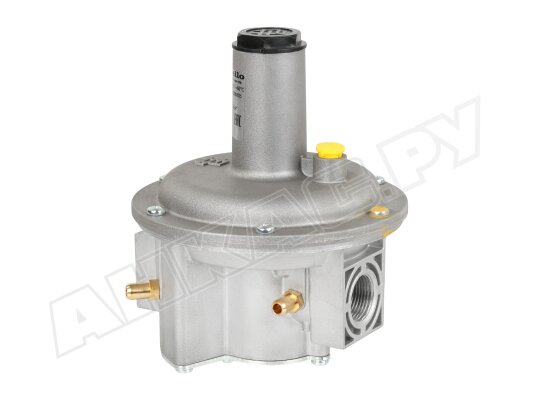

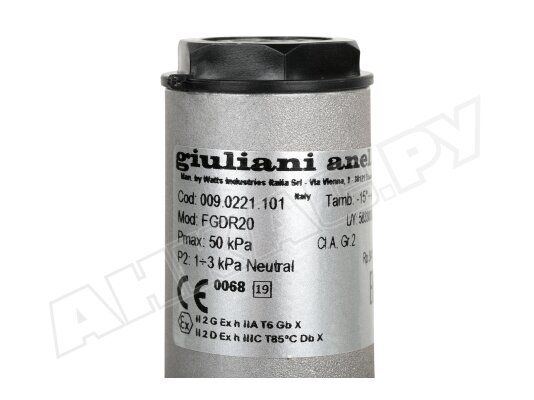

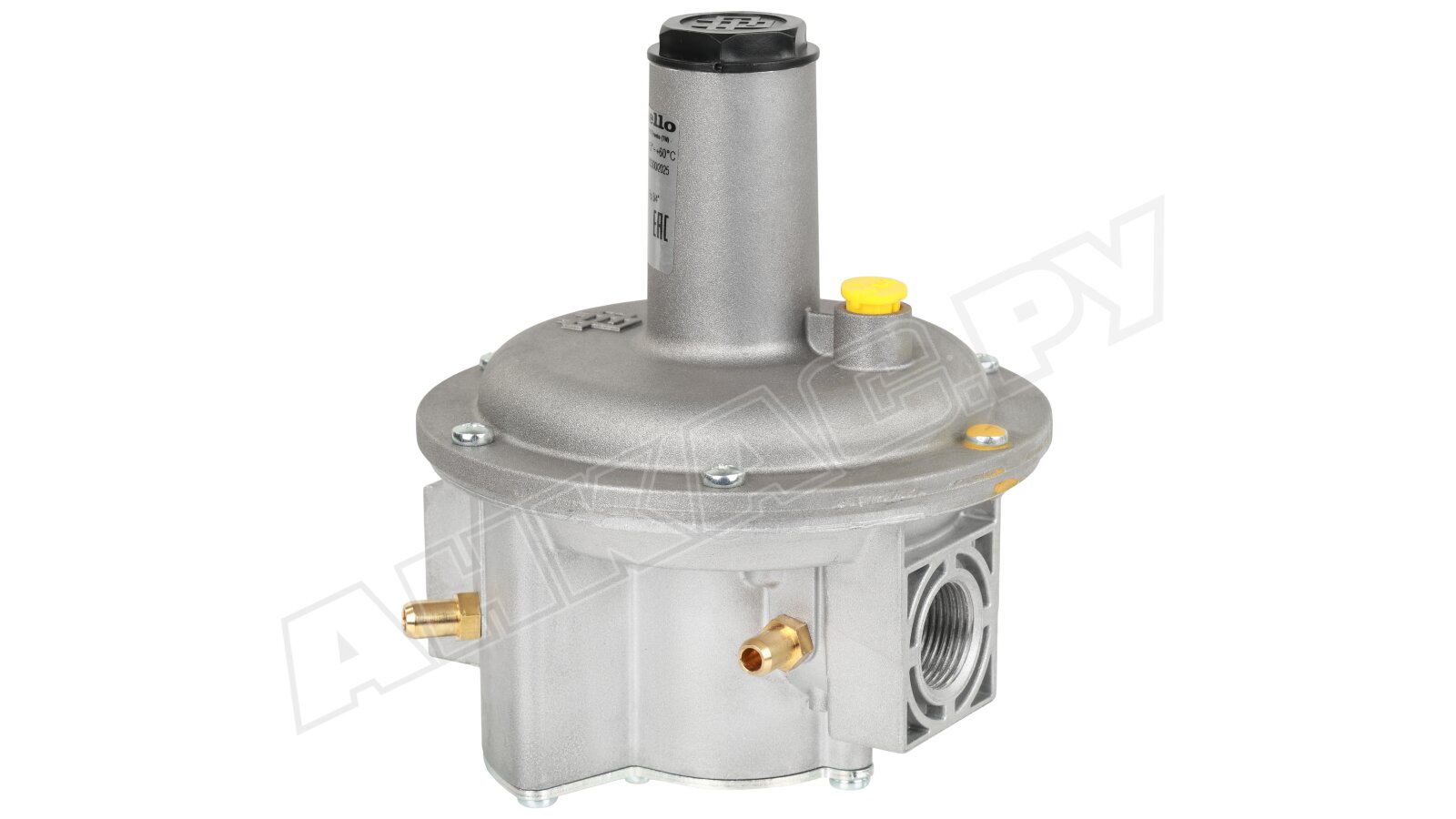

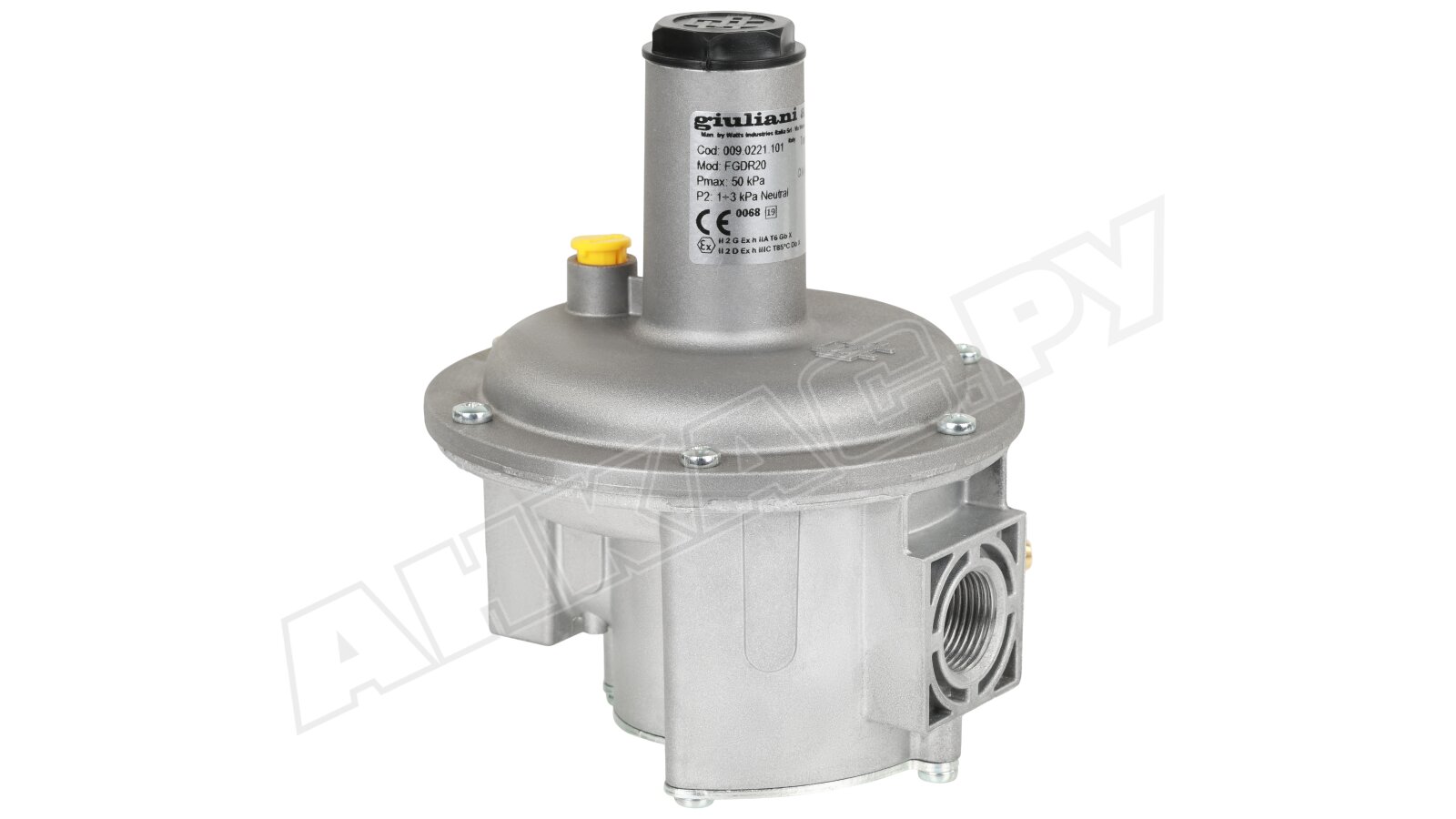

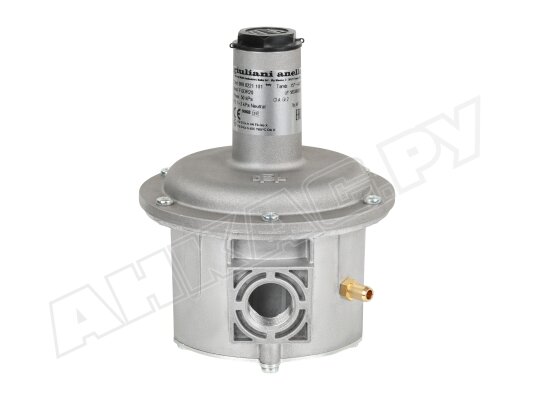

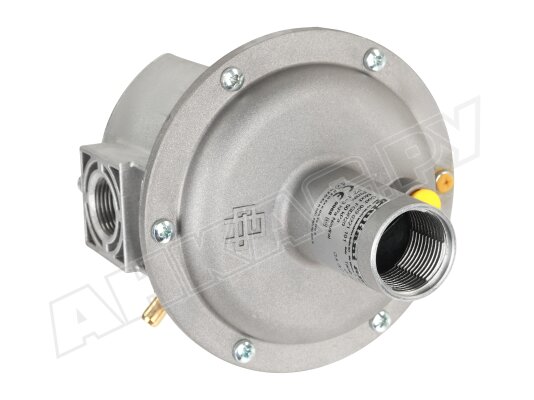

Регулятор давления газа Elco FGDR20

Регулятор давления Elco FGDR20, арт: 3142520 позволяет поддерживать давление газа на установленном уровне независимо от входного давления и расхода. Укомплектован стандартной пружиной с диапазоном настройки 10-30 мбар. Произведен в соответствии с европейским стандартом EN 88-1. Место применения – газовые установки с автоматическими горелками (в т. ч. комбинированного типа), а также промышленные газораспределительные системы.

Подробнее о регуляторе FGDR

Регулятор оснащен надежным алюминиевым корпусом со съемной крышкой, встроенным фильтром и 3 мембранами (компенсационная, предохранительная, рабочая). Предохранительная мембрана гарантирует минимальные утечки при повреждении рабочей мембраны (не более 70 дм3/ч).

В качестве уплотнителя использованы герметичные резиновые прокладки. На корпусе размещены штуцеры, позволяющие контролировать входное и выходное давление. Внутренние детали регулятора изготовлены из алюминия, синтетических материалов, стали, латуни. Материал мембран и прокладок – NBR-каучук. Для настройки рабочего давления предусмотрен регулировочный винт (поворот по часовой стрелке повышает давление, в обратную сторону – понижает). Доступ к настройкам осуществляется сверху под съемной крышкой. Серия FGDR выполнена на замену устаревших резьбовых моделей FSDR.

Монтаж и эксплуатация

Регулятор размещается в системе так, чтобы мембрана располагалась горизонтально, учитывая направление потока газа, указанного на корпусе. Монтаж осуществляется с помощью фланцевых соединений. В процессе эксплуатации регулятор не требует обслуживания. Фильтр необходимо заменять, для этого достаточно снять крышку и установить фильтроэлемент.

Особенности и параметры:

• использование в газосжигающих системах с давлением до 500 мбар;
• допустимые эксплуатационные температуры: -15...+60 °C;
• присоединительные размеры: Rp 3/4";
• нейтральная пружина на 10-30 мбар;
• класс А точности;
• действие через растяжение пружины, без вспомогательной энергии;
• функции: компенсация давления, регулировка и защита от утечек при разрыве основной мембраны.

Рабочая среда

Регулятор давления Elco FGDR20 применяется в промышленных системах, функционирующих на природном, бытовом, сжиженном газе, других неагрессивных газах.

Достоинства:

• высокая точность регулирования;
• поддержание заданного давления независимо от входного давления и объема потока;
• встроенный заменяемый фильтр;
• коррозиестойкая конструкция в алюминиевом корпусе;
• надежное фланцевое присоединение;
• простота монтажа и настройки пружины;
• широкий диапазон рабочих температур;
• нетребовательность в техобслуживании.

На сайте представлены также модели с другими параметрами соединения. У нас можно подобрать и купить регулятор давления Elco FGDR под особенности вашей газовой установки.
