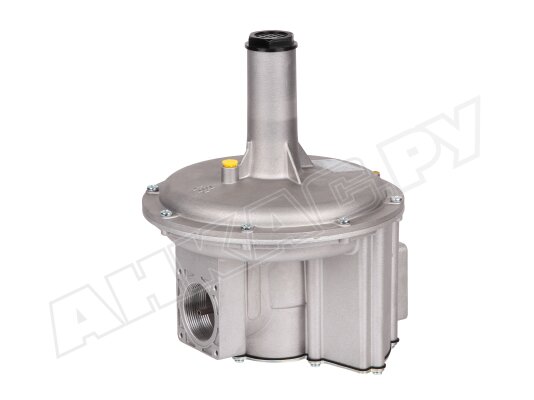

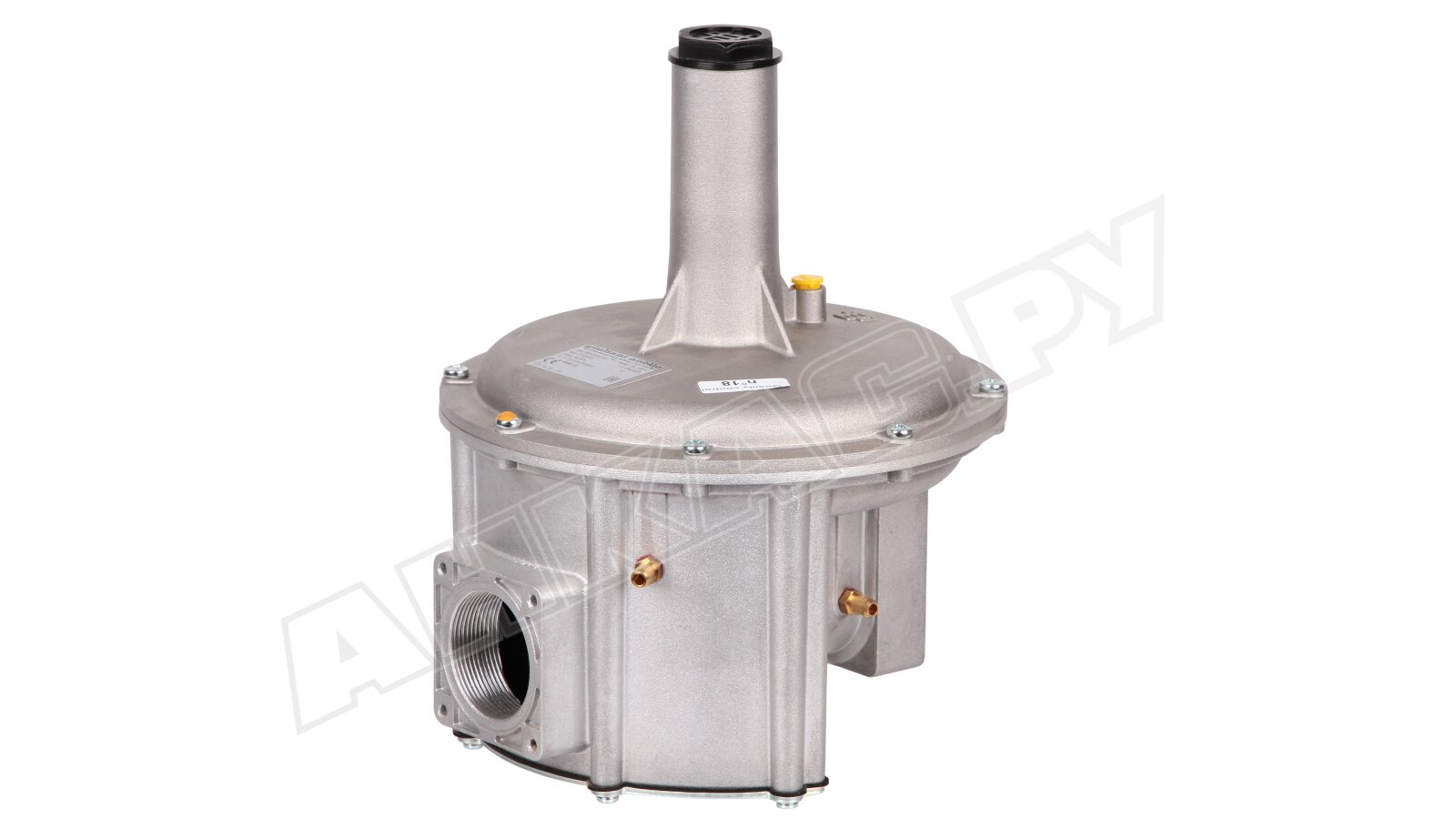

Регулятор давления газа Elco FGDR50

Регулятор давления Elco FGDR50, арт: 3142524 отвечает за снижение и поддержание давления газа после себя на заданном уровне, при любом расходе и изменяющемся входящем давлении в пределах допустимого значения (не выше 500 мбар). Соответствует европейскому стандарту EN 88-1. Конструкция рассчитана на механические нагрузки, устойчива к коррозии, износу, низким температурам. Регулятор укомплектован нейтральной пружиной, которая позволяет настраивать выходное давление в пределах 10-35 мбар.

Характеристики и особенности FGDR50:

• соответствие классу А точности;
• механическая прочность по стандарту EN 13611;
• компенсация давления на входе потока;
• действие через растяжение пружины (доп. энергия не требуется);
• давление на входе в регулятор – не более 500 мбар;

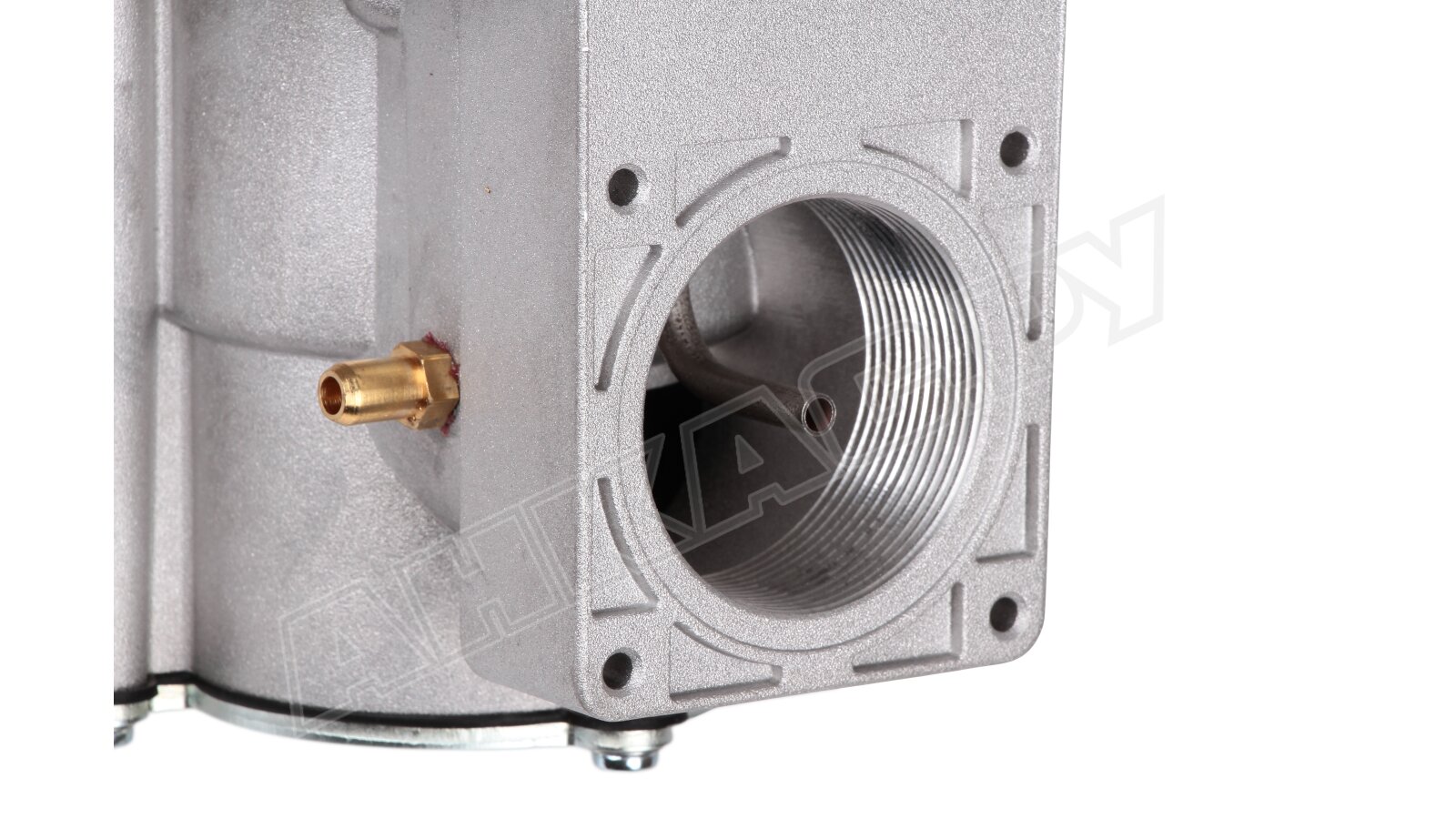

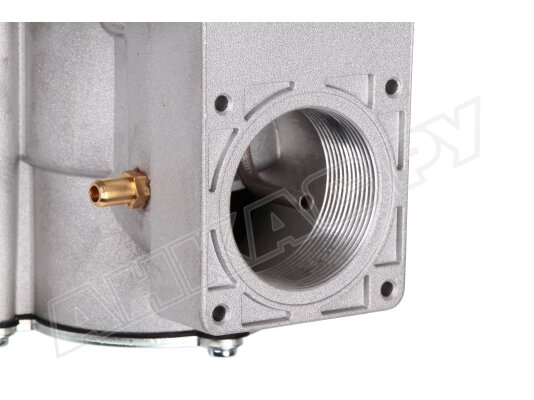

• отверстие с резьбой Rp 2" для монтажа в газопровод;
• герметичное соединение с помощью фланцев;
• нейтральный цвет пружины, диапазон: 10-35 мбар (другие типы по запросу);
• допустимые температуры эксплуатации: -15...+60 °C.

Конструкция и комплектующие регулятора FGDR

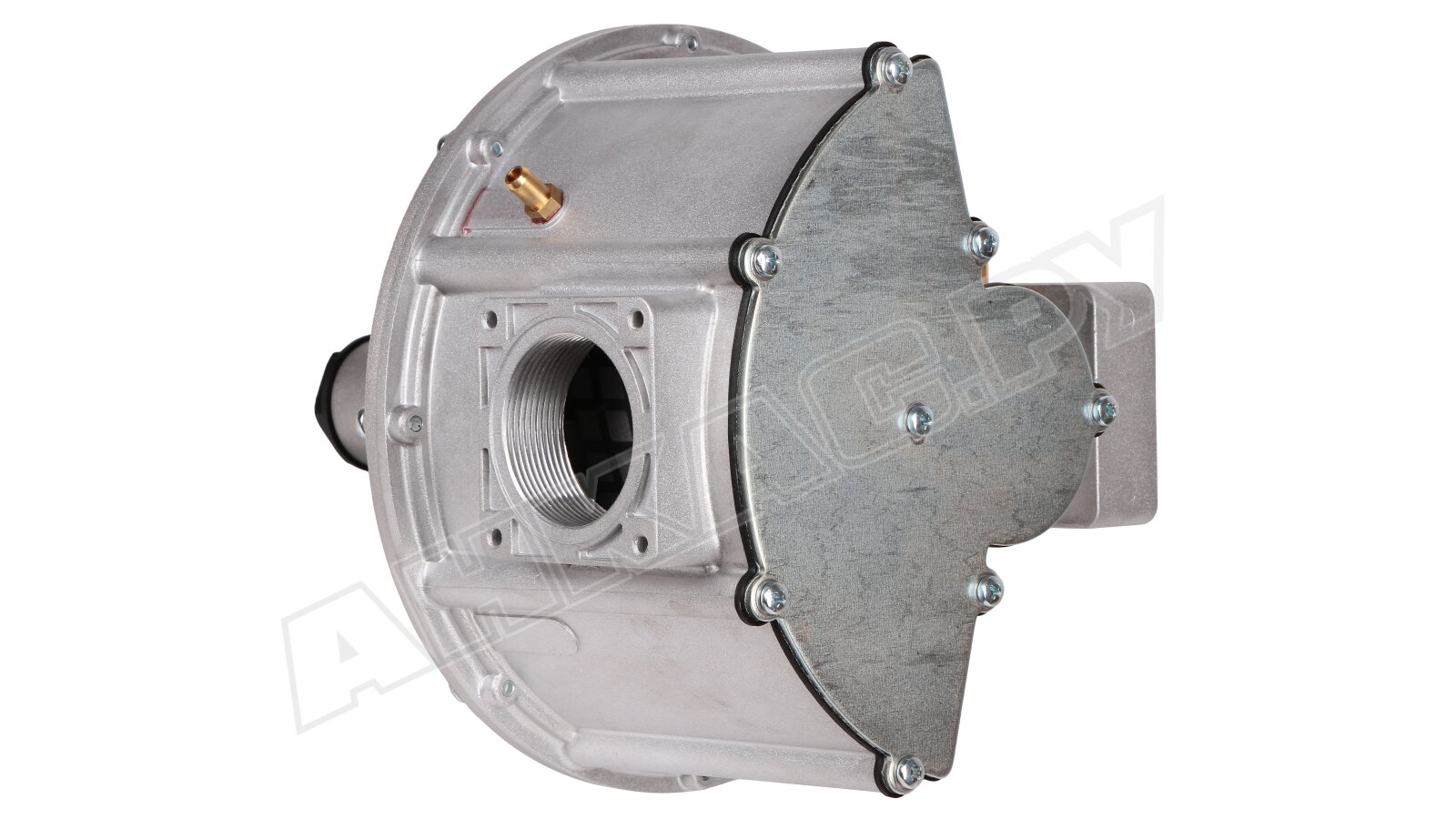

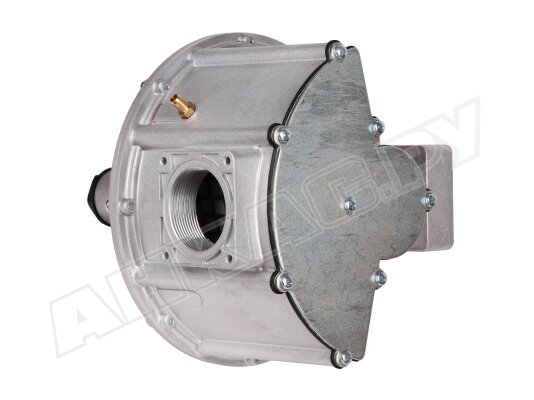

Регулятор давления FGDR состоит из алюминиевого корпуса со съемной крышкой, регулировочного винта для настройки давления, 3-х мембран (компенсационная, предохранительная, рабочая), газового фильтра, уплотнений, крышки фильтра, штуцеров для измерений давления, пружины, пружинной шайбы, сбросного клапана.

При изготовлении конструктивных элементов использованы алюминий, NBR-каучук, сталь, латунь, синтетические материалы. Предохранительная мембрана позволяет не использовать патрубок для выпуска газа, защищает от разгерметизации системы при повреждении рабочей мембраны (утечка газа не превышает 70 дм3/ч).

Установка и эксплуатация FGDR50

Монтаж осуществляется в горизонтальную газовую линию, с горизонтальным расположением мембраны. Стрелку на корпусе необходимо совместить с направлением движения газа. При загрязнении фильтра требуется снять крышку фильтра и заменить фильтроэлемент. Дополнительно производитель рекомендует обновить прокладку крышки. Установка и сервисные операции выполняются квалифицированным специалистом.

Рабочая среда и место применения

Регуляторы давления Elco FGDR50 используются в системах, сжигающих природный, бытовой, сжиженный газ и другие неагрессивные газы. Служат для сборки систем с автоматическими газовыми или комбинированными горелками, газораспределительного оборудования.

Достоинства:

• точное регулирование независимо от входного давления, расхода;
• надежные комплектующие и сборка;
• встроенный газовый фильтр для защиты устройства от повреждений;
• надежный и быстрый монтаж с помощью фланцевого соединения;
• штуцеры с двух сторон для контроля входящего и исходящего давления;
• долговечные герметизирующие прокладки и уплотнения из NBR-резины;
• стабильная работа в широком диапазоне температур;
• нетребовательность в обслуживании.

У нас можно также купить регуляторы давления с другими параметрами присоединения и типами пружин. Подобрать оборудование для вашей газовой установки помогут специалисты АНКАС.
