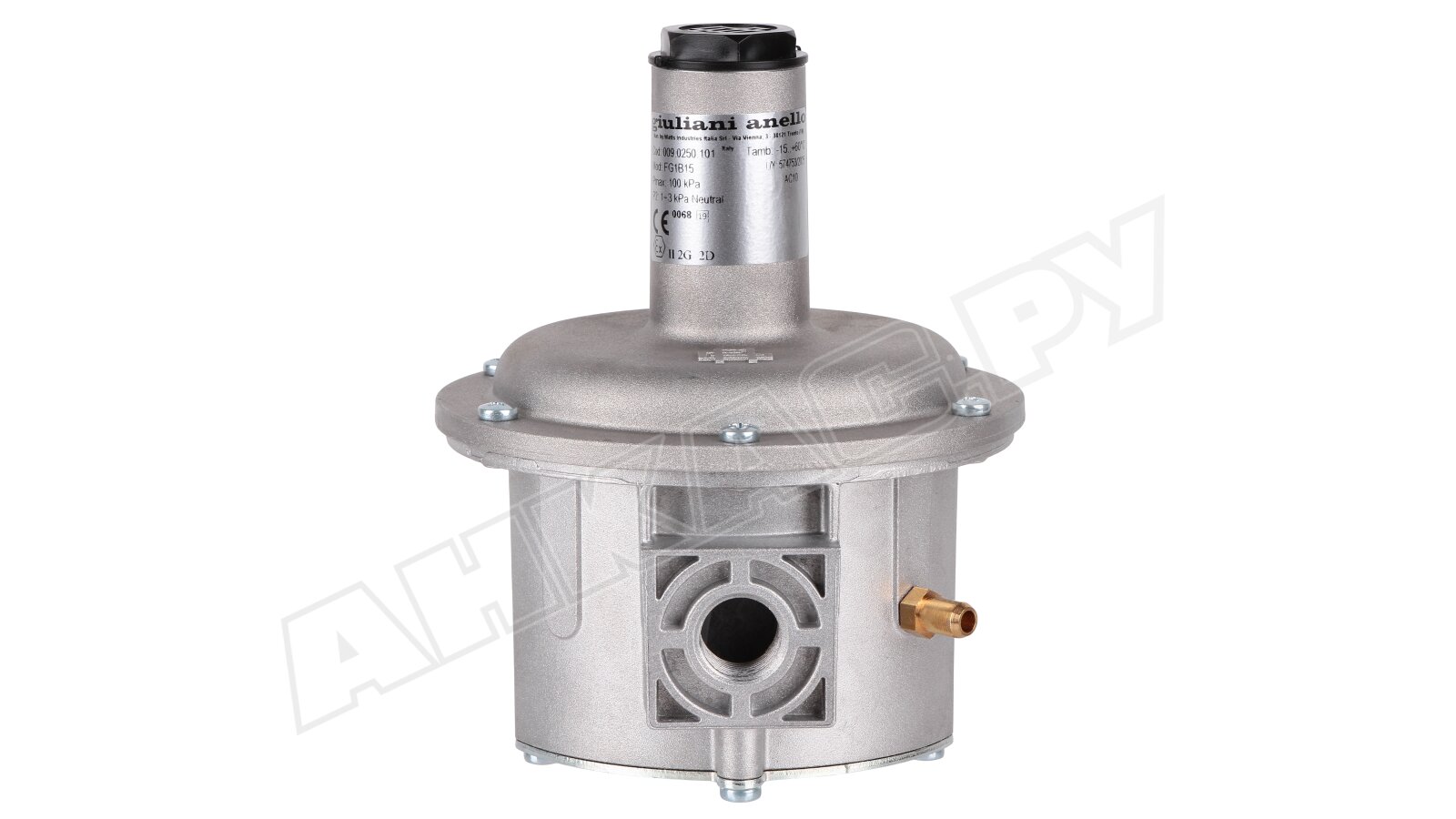

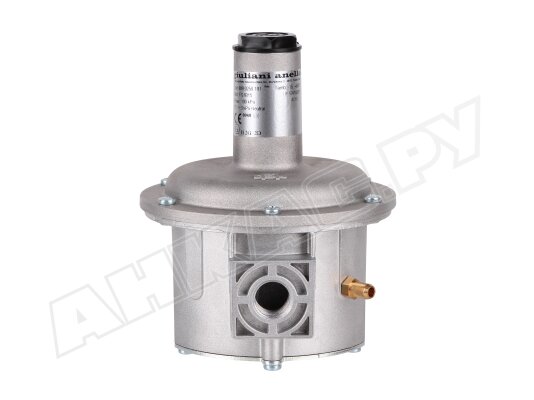

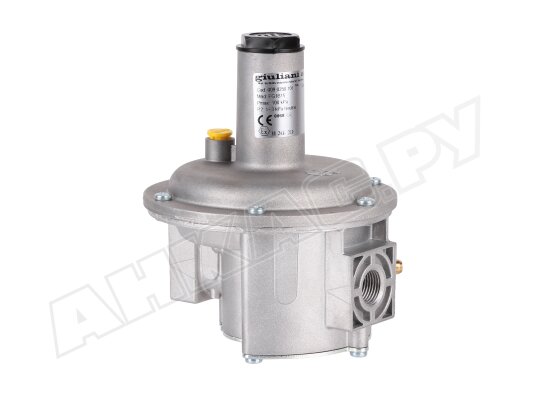

Регулятор давления газа Giuliani Anello FG1B15

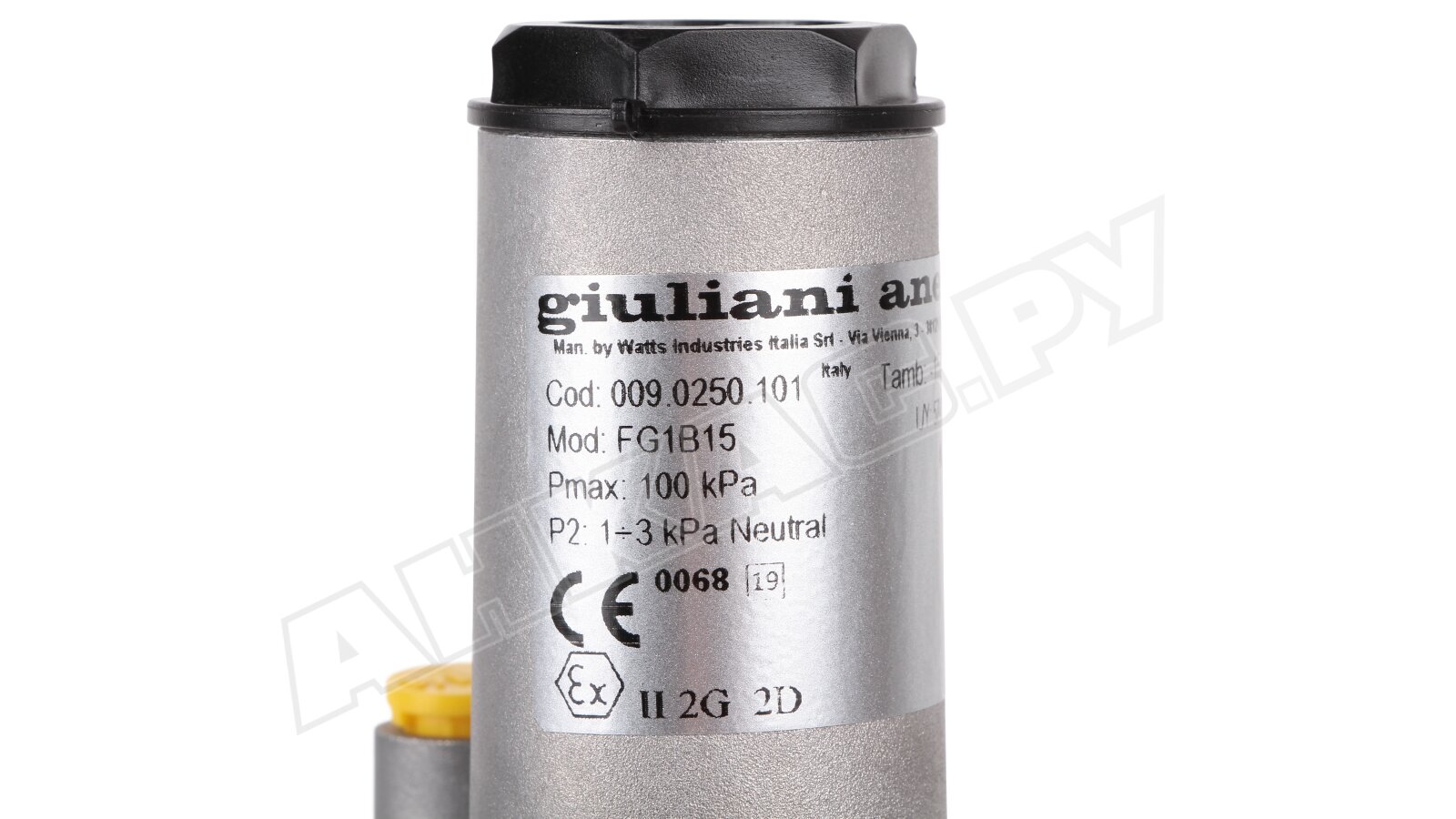

Регулятор давления Giuliani Anello FG1B15, арт: 009.0250.101 встраивается в системы регулирования подачи газа на горение. Понижает давление газа, поступающего по магистрали, и поддерживает на заданном уровне независимо от изменений давления в газопроводе и расхода. Произведен по стандарту EN 88-2. Оснащен нейтральной пружиной с рабочим диапазоном давления 10-30 мбар и предохранительной мембраной.

Основные параметры и особенности:

• давление на входе в регулятор – не более 1000 мбар;
• класс AC10 точности;
• действие через растяжение пружины (внешняя энергия не требуется);
• механическая прочность по стандарту EN 13611;
• отверстие с резьбой Rp 1/2" для крепления к трубе;
• герметичное присоединение с помощью фланцев;
• оснащение нейтральной пружиной, диапазон: 10-30 мбар;
• допустимые температурные условия: -15...+60 °C.

Конструкция и комплектация

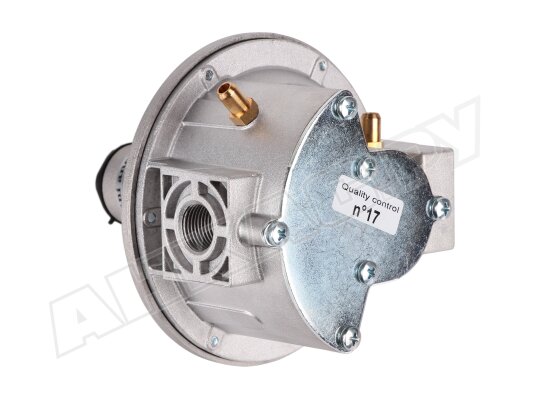

Регулятор давления оснащен мембранами, предназначенными для компенсации давления на входе, регулирования давления и защиты от утечек при повреждении рабочей мембраны. Поставляется с фильтром из синтетического материала и упрочнения из стали, предотвращающего разрыв. Предусмотрена внутренняя импульсная трубка.

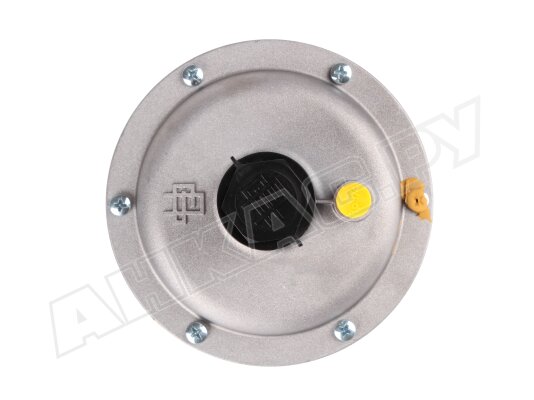

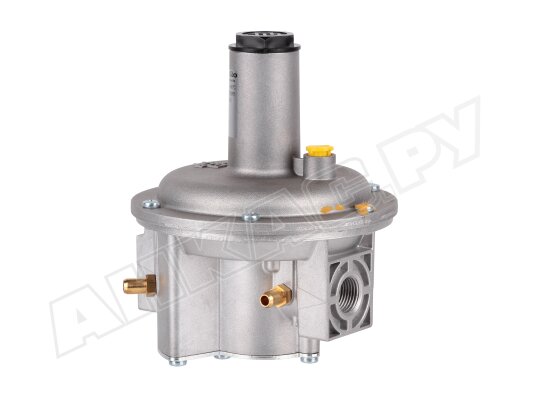

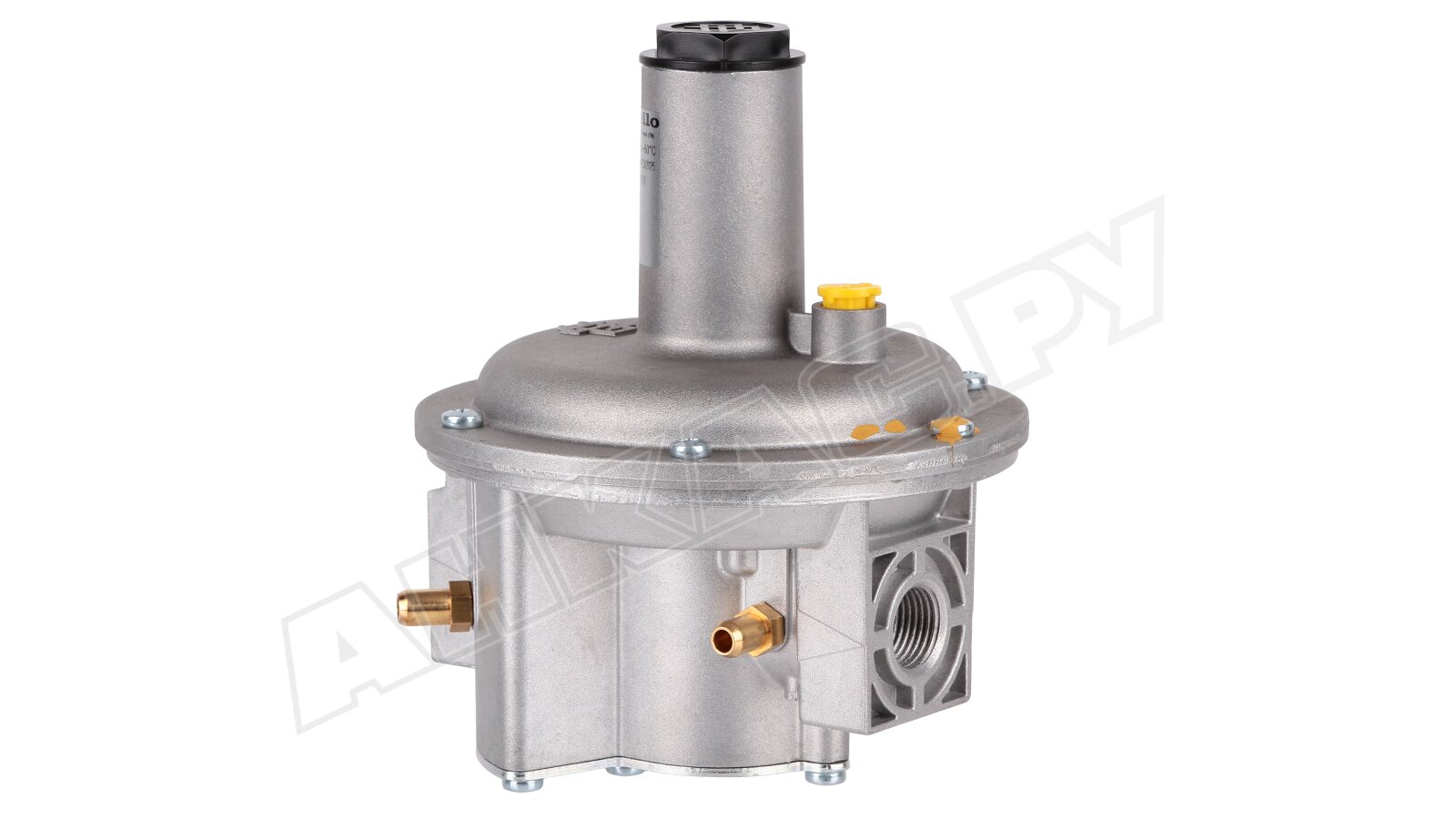

На корпусе смонтированы штуцеры, позволяющие контролировать давление на входе и выходе из регулятора. Верхняя крышка снимается для получения доступа к настройкам.

Корпус изготовлен из алюминия, комплектующие – из алюминия, NBR-каучука, стали, латуни, синтетических материалов. Конструкция позволяет не использовать патрубок для выпуска газа, т. к. предохранительная мембрана гарантирует отсутствие утечек, превышающих 70 дм3/ч при разрыве рабочей мембраны.

Установка и эксплуатация

Регулятор FG1B15 может располагаться только с горизонтально размещенной мембраной. При установке следует совместить стрелку на корпусе с направлением потока газа. Требуется обеспечить достаточно места для демонтажа крышки фильтра, что потребуется делать при засорении фильтроэлемента. Все работы с газовым регулятором должны выполняться только квалифицированными специалистами.

Применение

Регуляторы давления Giuliani Anello FG1B15 разработаны для использования в промышленных системах, сжигающих природный, городской, сжиженный газ и другие неагрессивные газы. Устанавливаются в теплоснабжающее оборудование с автоматическими газовыми или комбинированными горелками, газораспределительные системы.

Достоинства:

• высокая точность регулирования;
• для систем с давлением в магистрали до 1 бар;
• поддержание давления на заданном уровне;
• встроенный заменяемый фильтр;
• надежная конструкция в алюминиевом корпусе;
• герметичные прокладки и уплотнения из NBR-резины;
• штуцеры для замеров давления;
• широкий диапазон рабочих температур;
• нетребовательность в техобслуживании.

У нас можно также выбрать регуляторы давления с другими характеристиками (максимальным давлением газа, размерами отверстий для монтажа и типами пружин). Купить регулятор давления можно онлайн, заполнив данные для оформления заказа.
