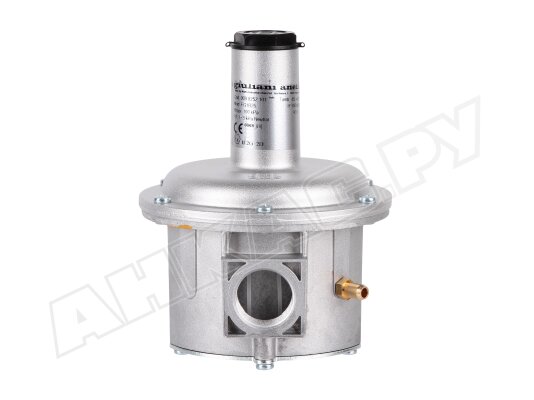

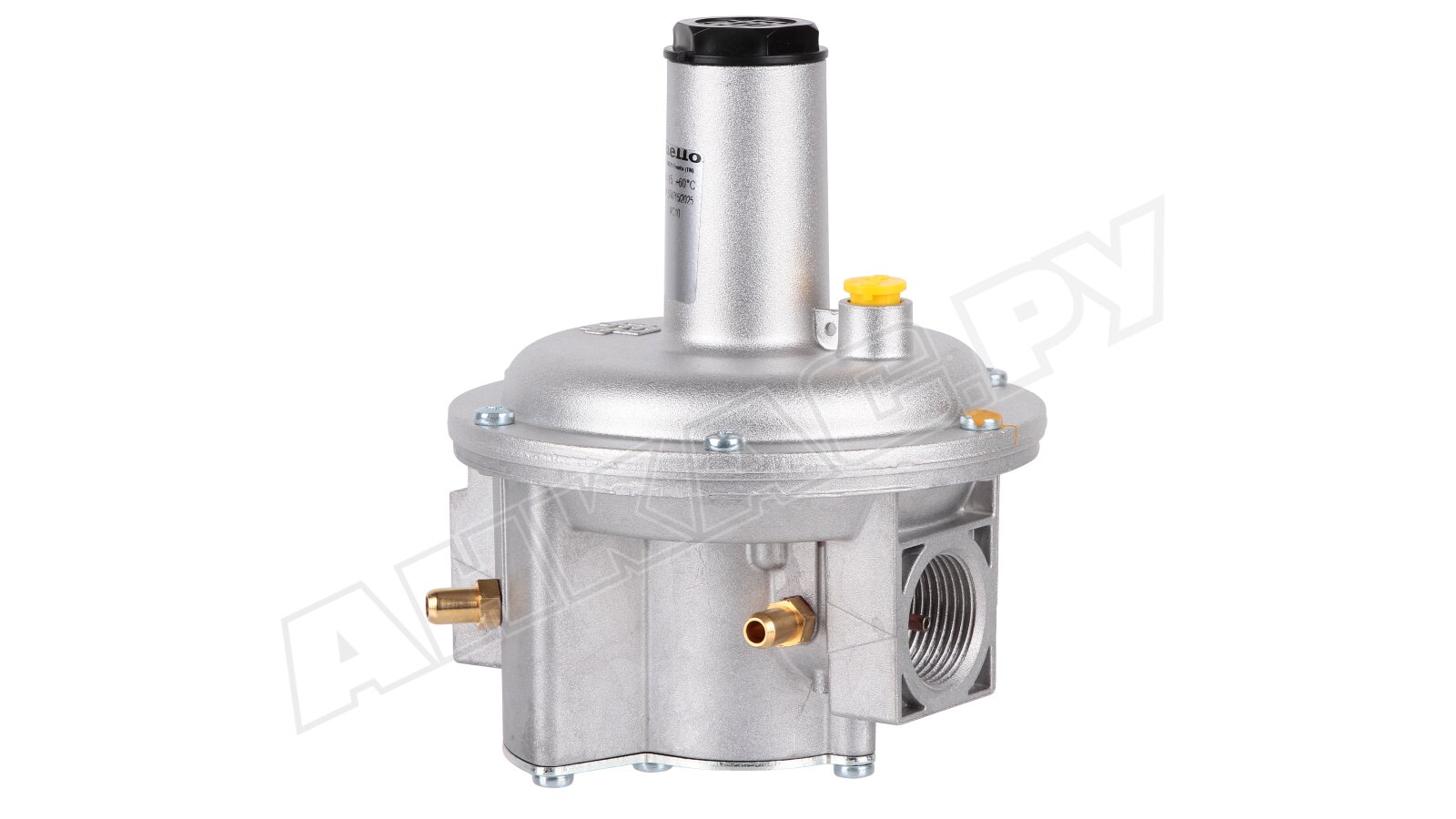

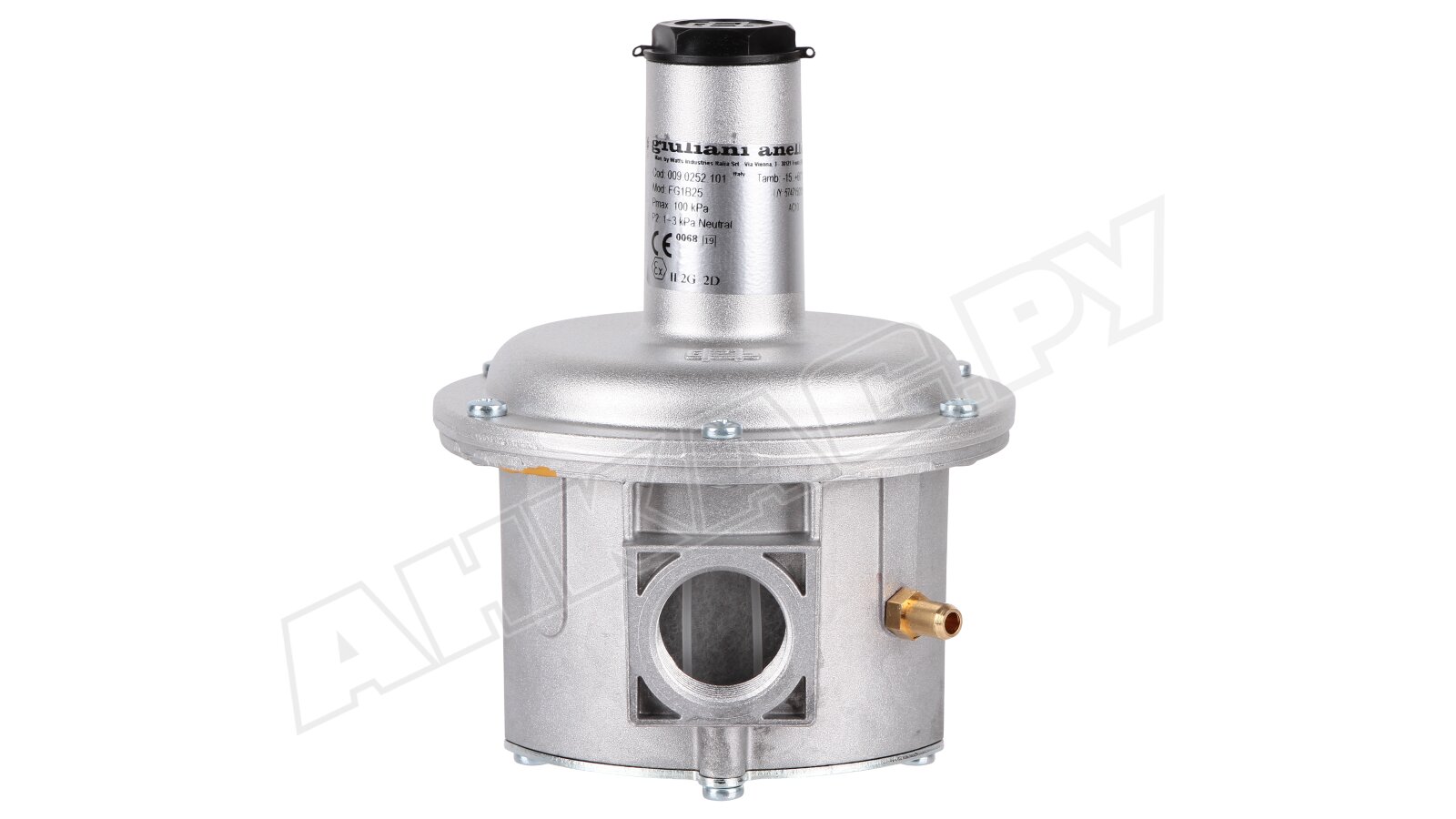

Регулятор давления газа Giuliani Anello FG1B25

Регулятор давления Giuliani Anello FG1B25, арт: 009.0252.101 используется в системах управления подачей газа на горение. Понижает входящее давление и поддерживает на установленном уровне с учетом настройки пружины. Не требует дополнительного источника энергии и обслуживания. Соответствует стандарту EN 88-2.

Основные характеристики и особенности:

• применение в системах с давлением не более 1000 мбар;
• класс AC10 точности;
• действие через растяжение пружины;
• механическая прочность по стандарту EN 13611;
• резьбовое монтажное отверстие Rp 1" под фланец;
• нейтральная регулирующая пружина, рабочий диапазон: 10-30 мбар;
• температура эксплуатации: -15...+60 °C.

Конструкция и комплектация

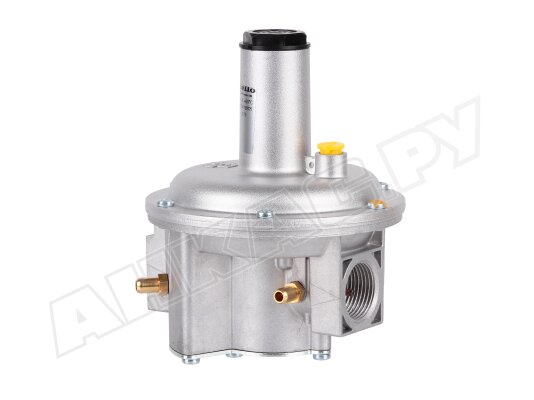

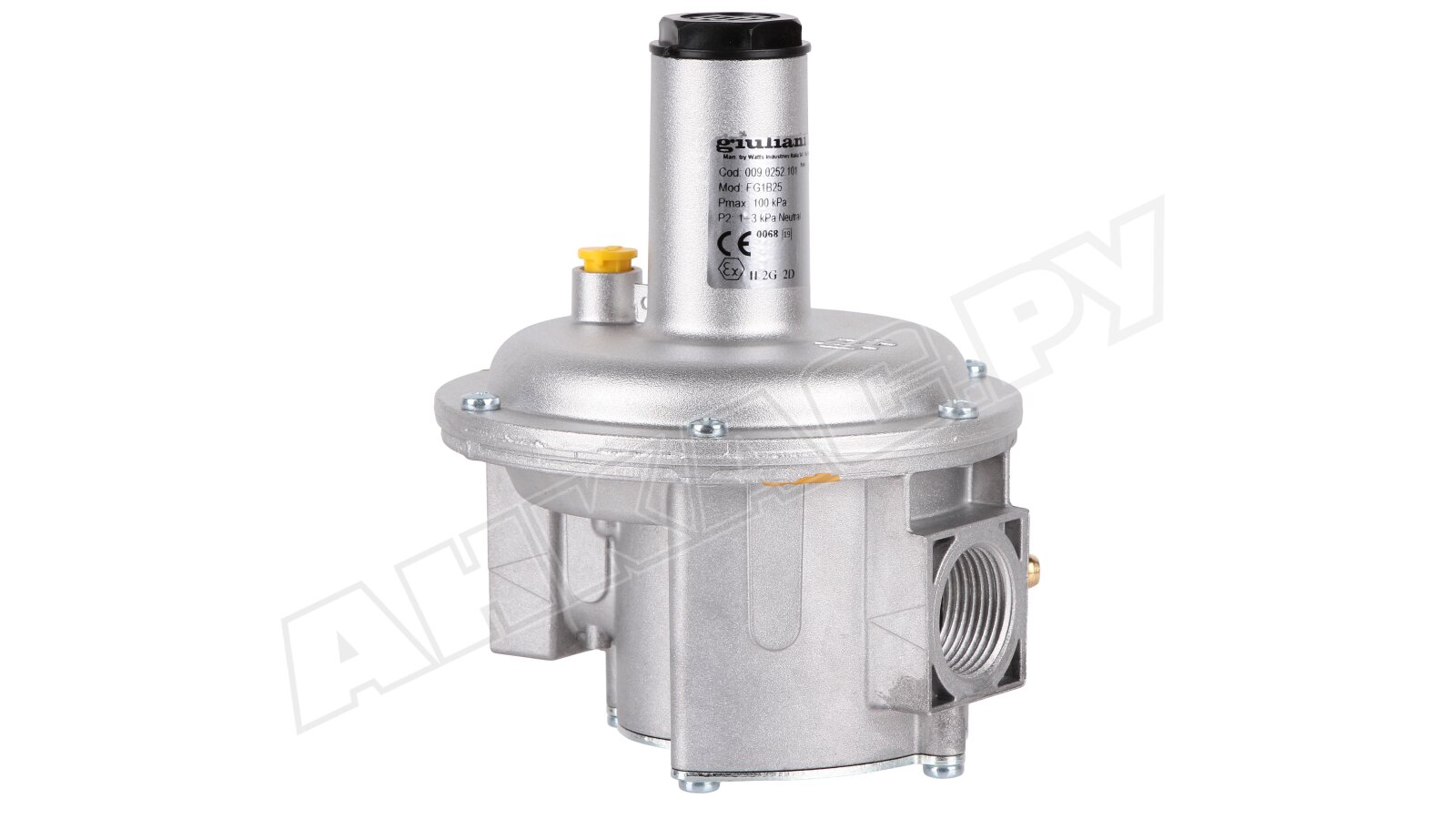

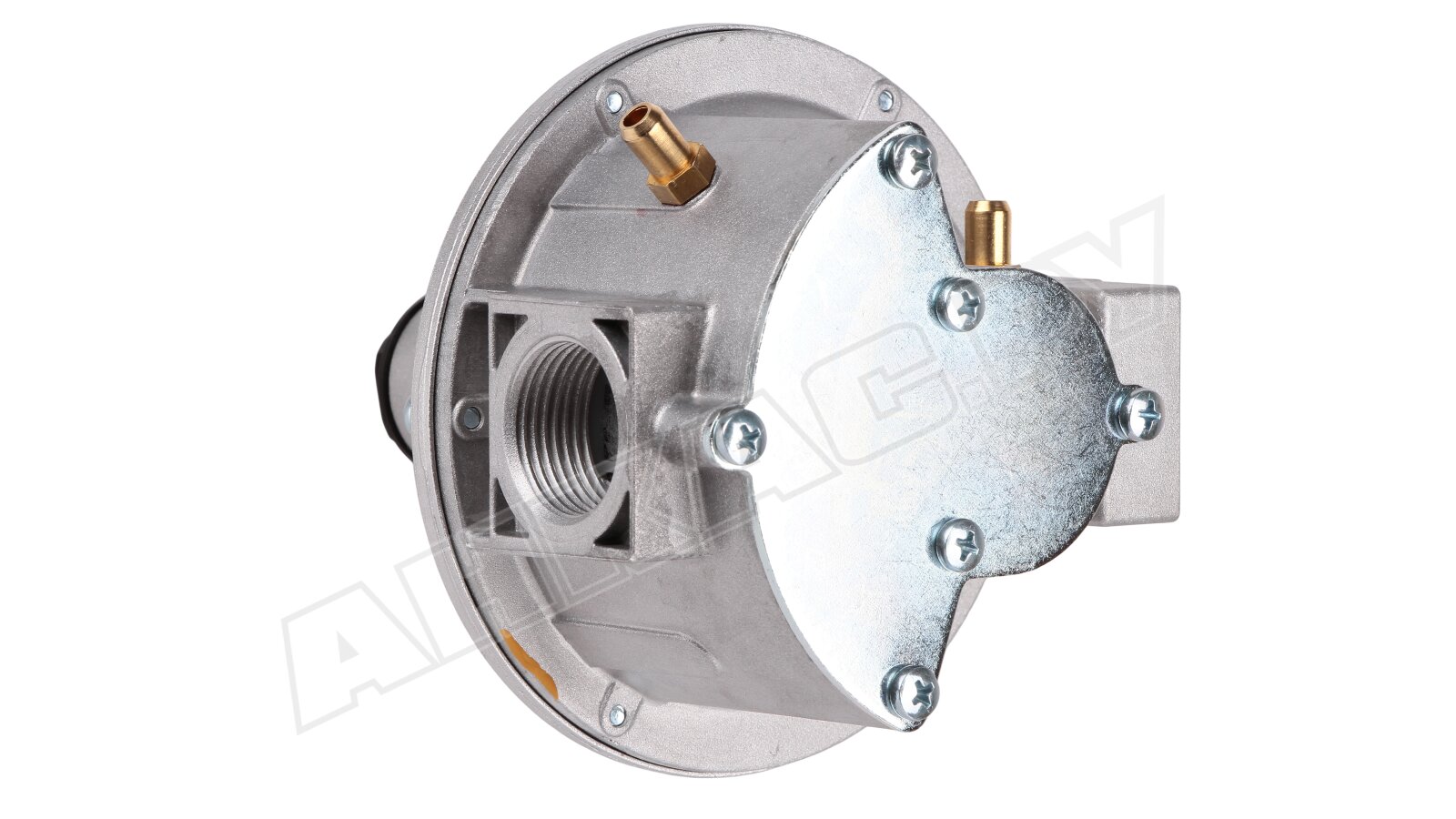

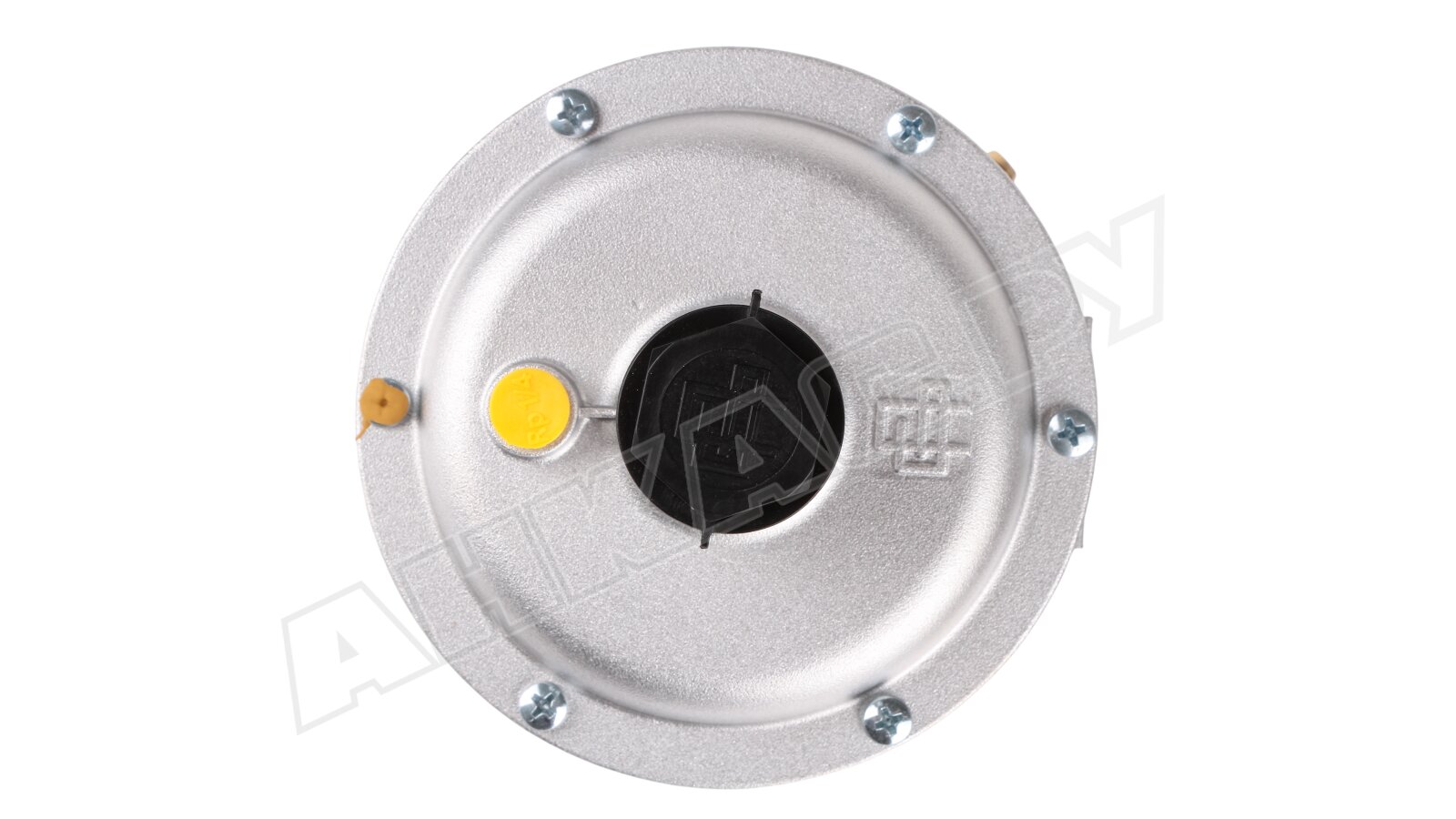

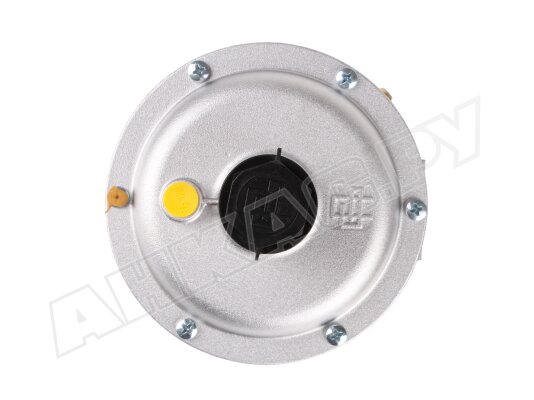

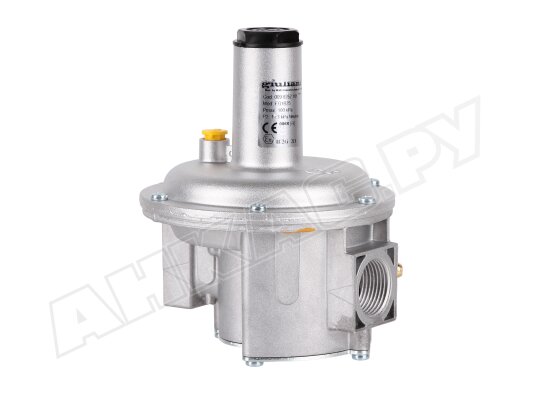

Регулятор давления оснащен тремя мембранами для компенсации входящего давления, регулирования давления и дополнительной защиты на случай разрыва рабочей мембраны. Поставляется с заменяемым фильтром из синтетического материала, с упрочнением из стали. Конструкцией предусмотрена внутренняя импульсная трубка, штуцеры для подключения измерительных приборов, съемная крышка.

Корпус регулятора изготовлен из алюминия, конструктивные элементы – из алюминия, стали, латуни, синтетических материалов. Материал уплотнений и мембран – NBR-каучук. Конструкция позволяет не использовать патрубок для выпуска газа, т. к. предохранительная мембрана исключает утечки более допустимых 70 дм3/ч при повреждении рабочей мембраны.

Монтаж и эксплуатация

Регулятор FG1B25 крепится на горизонтальный трубопровод (мембрана в горизонтальном положении). Стрелка на корпусе должна совпадать с направлением потока газа. При монтаже следует оставить пространство для снятия крышки фильтра. Вместе с фильтроэлементом целесообразно заменить прокладку крышки для максимальной герметичности системы. Работы по установке и настройке проводятся только квалифицированными специалистами.

Применение

Регуляторы давления Giuliani Anello FG1B25 рассчитаны на применение в промышленных системах, потребляющих природный, городской, сжиженный газ и другие неагрессивные газы. Подходит для оборудования с автоматическими газовыми или комбинированными горелками, газораспределительных установок.

Достоинства:

• точные выходные параметры при любом входном давлении (до 1 бар) и расходе;
• встроенная предохранительная мембрана для повышения безопасности;
• надежная конструкция в алюминиевом корпусе;
• герметичные прокладки и уплотнения из NBR-резины;
• штуцеры для замеров давления;
• широкий диапазон рабочих температур;
• заменяемый фильтр для защиты оборудования от повреждений;
• конструкция, не требующая обслуживания.

В каталоге АНКАС представлены также регуляторы давления с другими рабочими параметрами. Перед тем как купить регулятор давления, можно обратиться к нашим специалистам для подбора комплектующих к газовой установке.
