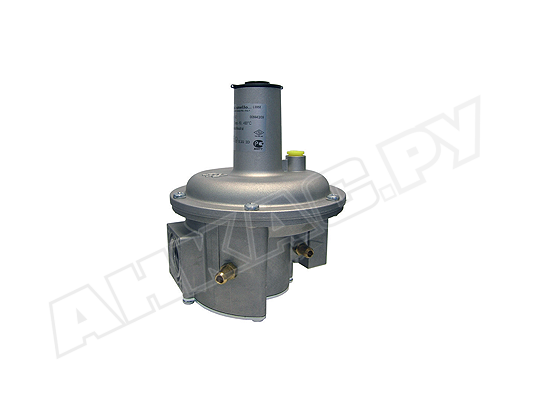

Регулятор давления газа Giuliani Anello FGD15

Регулятор давления газа Giuliani Anello FGD15 обеспечивает автоматическое регулирование выходного давления с учетом настройки, поддерживает его на заданном уровне независимо от входного давления. Подходит для систем с давлением в газовой магистрали до 500 мбар. Соответствует евростандарту EN 88-1. За счет литого высокопрочного корпуса, газонепроницаемым прокладкам, предохранительной мембраны гарантирует безопасную работу газового оборудования.

Применение

Регулятор Giuliani Anello FGD15 рассчитан на установку в автоматические газовые/ комбинированные горелки, газораспределительные установки, работающие на природном, городском, сжиженном газе и других нейтральных газах.

Основные параметры и особенности:

• регулировка выходного давления (Р2) в пределах 10-30 мбар;
• допустимое давление газа на входе: P2+ 5 мбар...500 мбар;
• исполнение класса А гр. 2 по евростандарту EN88-1 (не испытывается на закрытие);
• резьбовые отверстия Rp ½" для соединения с газовой магистралью;
• механическая прочность согласно EN 13611;
• диапазон рабочих температур: -15...+60 °C;
• монтажная ориентация – горизонтальное расположение мембраны.

Основные элементы конструкции FGD15

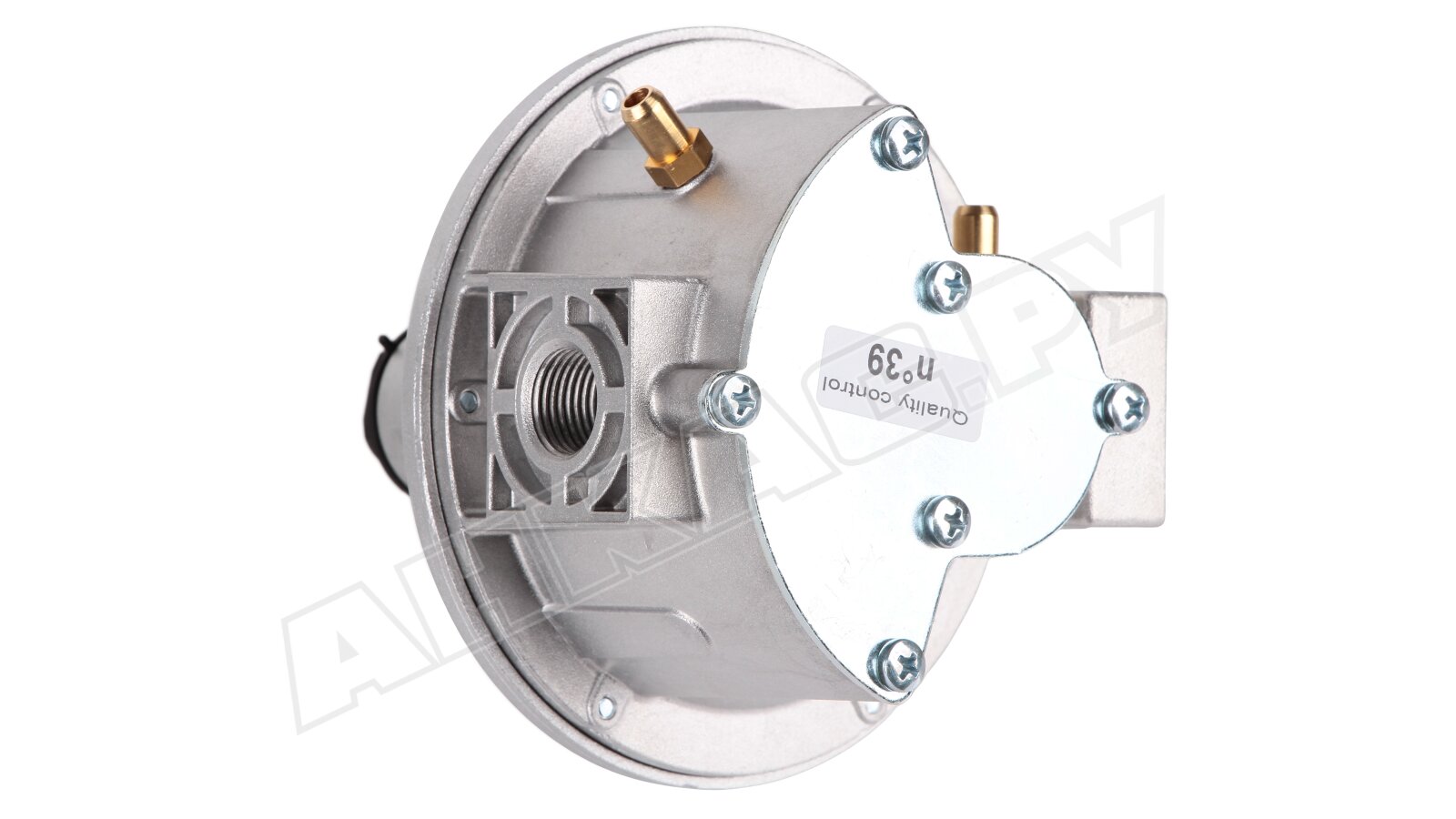

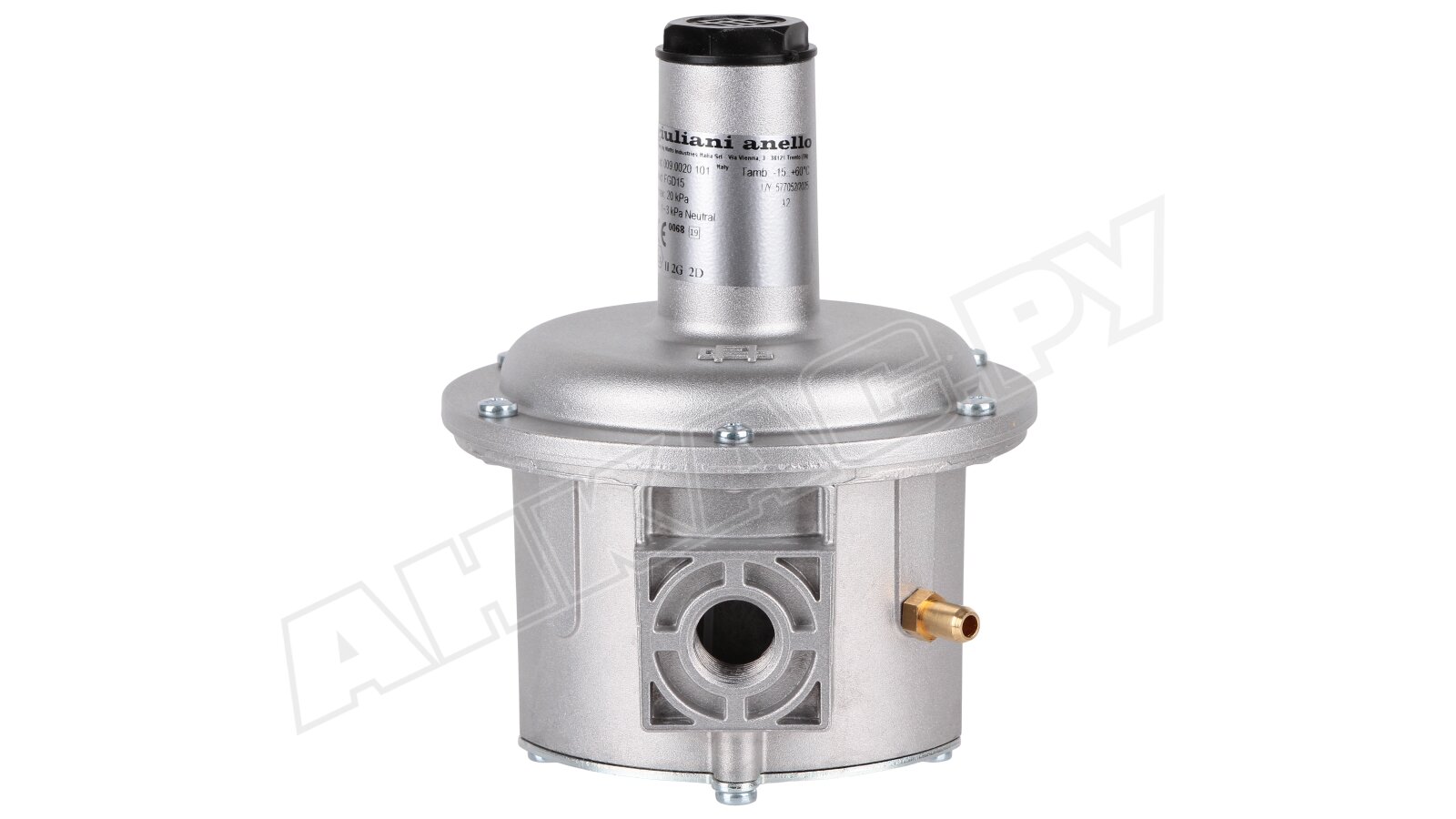

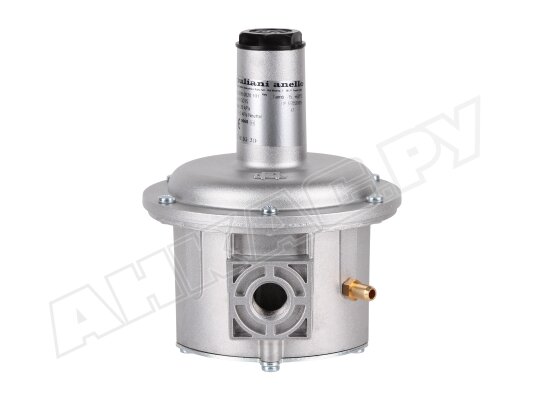

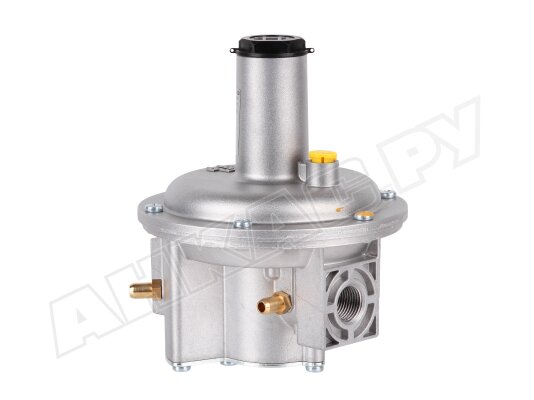

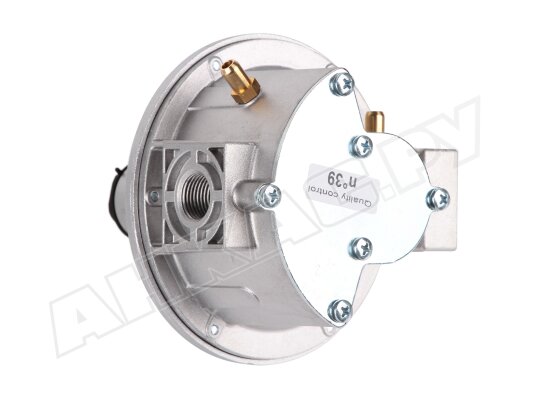

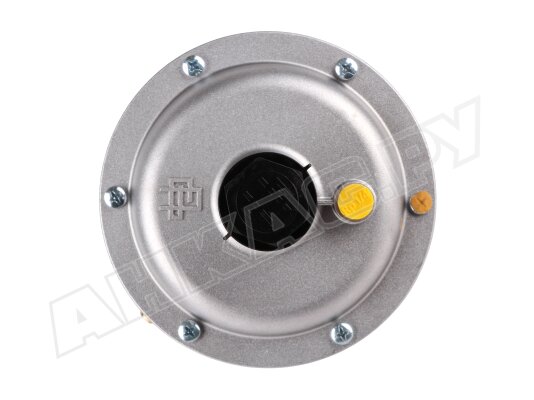

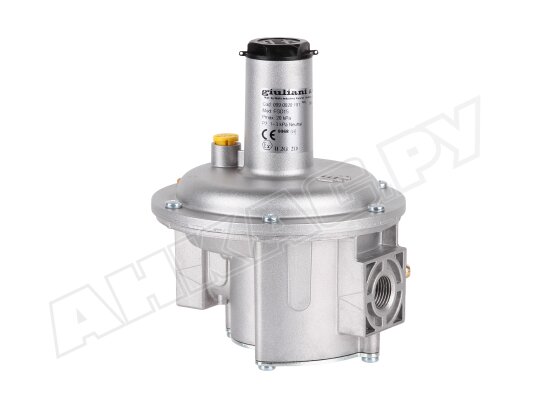

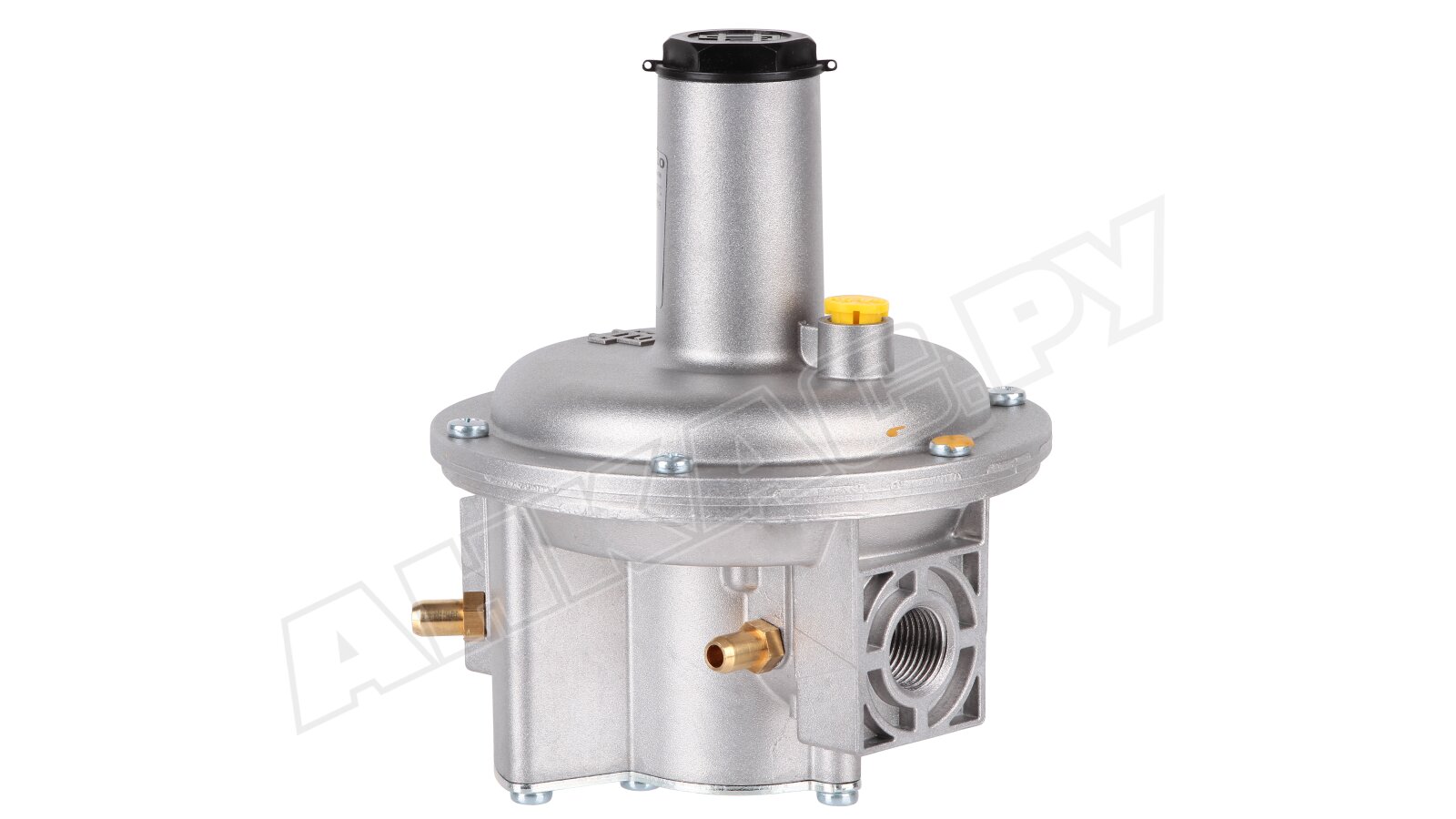

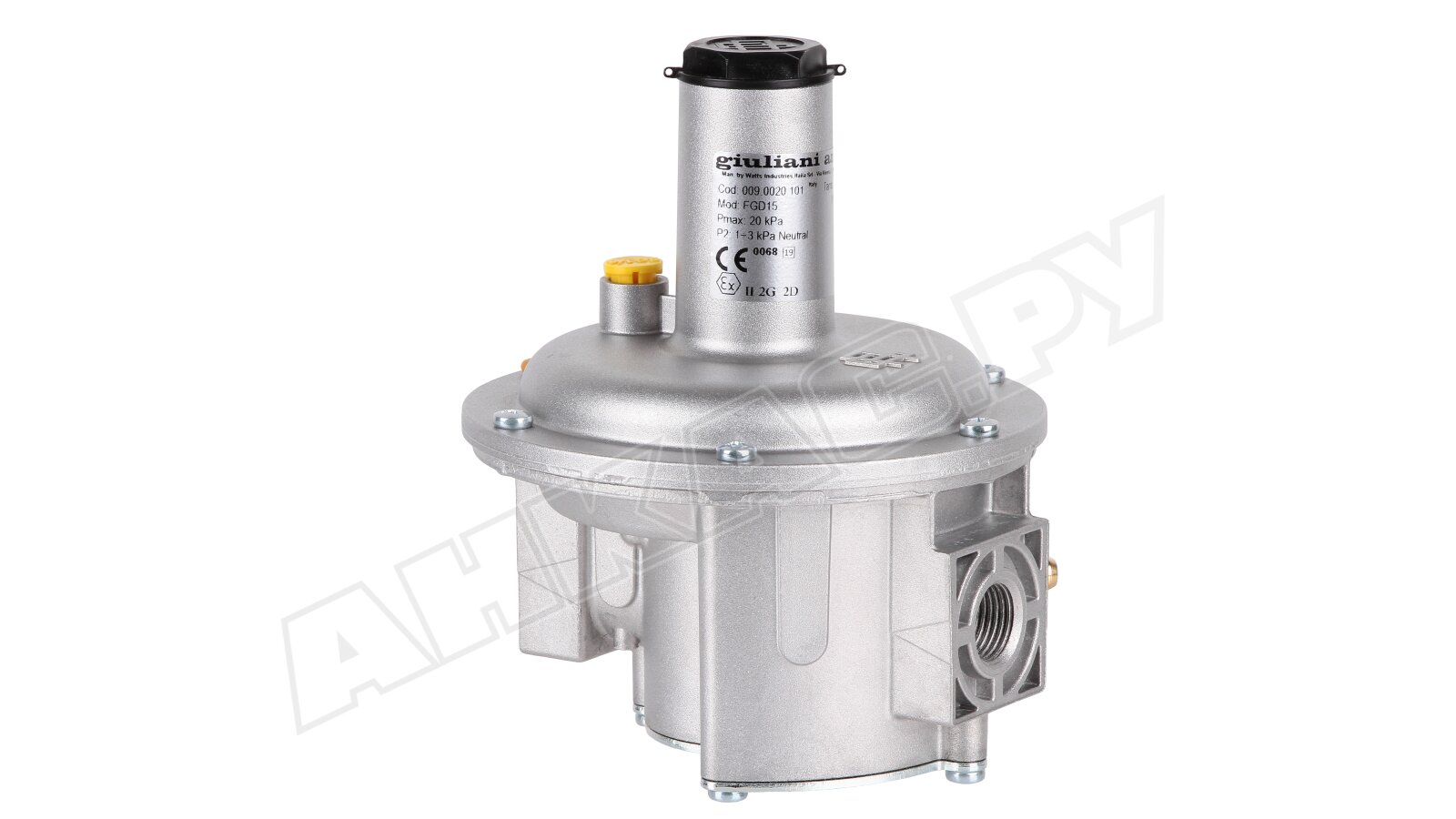

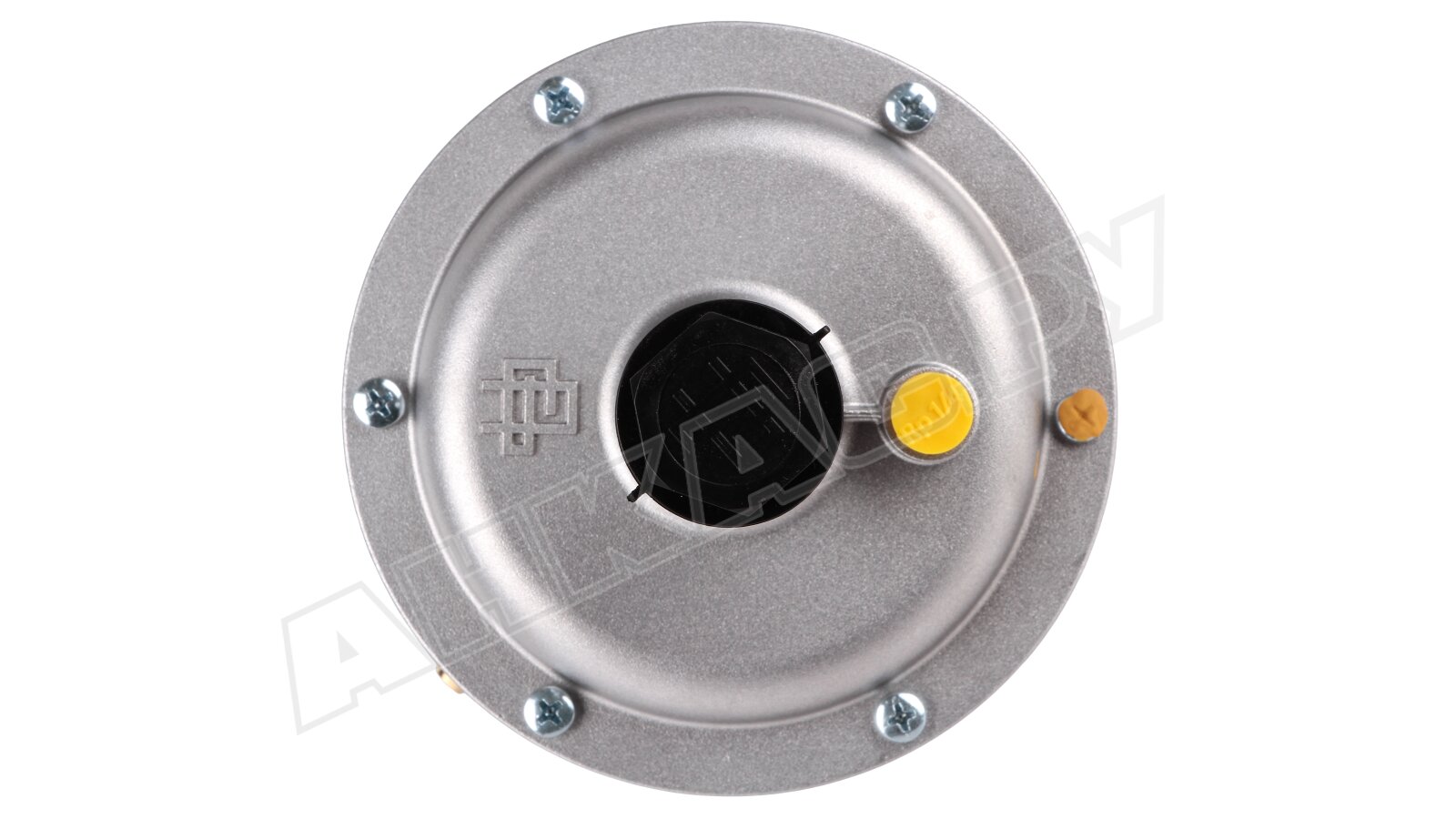

Регулятор давления FGD собран в литом корпусе из алюминиевого сплава. Сверху размещена съемная литая крышка. Внутренние детали произведены из материалов, стойких к составу газов и коррозии: алюминия, стали, латуни, NBR-каучука. На входе размещен обслуживаемый газовый фильтр, не пропускающий механические частицы и примеси. На корпусе предусмотрены измерительные штуцеры.

В состав регулятора входят три мембраны и уплотнения из газонепроницаемой бутадиен-нитрильной резины. Компенсационная мембрана отвечает за стабилизацию входного давления, рабочая мембрана регулирует и поддерживает давление на выходе из регулятора с учетом настройки пружины, предохранительная мембрана является дополнительным устройством безопасности. Обеспечивает герметичность газовой линии при повреждении рабочей мембраны (утечка газа при разрыве рабочей мембраны не превышает 70 дм3/ч). Благодаря предохранительной мембране не требуется монтаж отводящего патрубка.

Установка, настройка и обслуживание регулятора

Регулятор устанавливается в газопровод с горизонтально расположенной мембраной. Для присоединения к трубопроводу используются резьбовые фланцы. Стрелка на корпусе должна направляться к газопротребляющему устройству.

Для задания параметров давления предусмотрен регулировочный винт. Вращение по часовой стрелке повышает давление, против часовой стрелки – понижает. Операции по установке и регулировке давления осуществляются квалифицированным персоналом.

Регуляторы давления FGD не требуют обслуживания. В ходе эксплуатации необходимо только очищать фильтр от грязи с одновременной заменой прокладки крышки фильтра.
