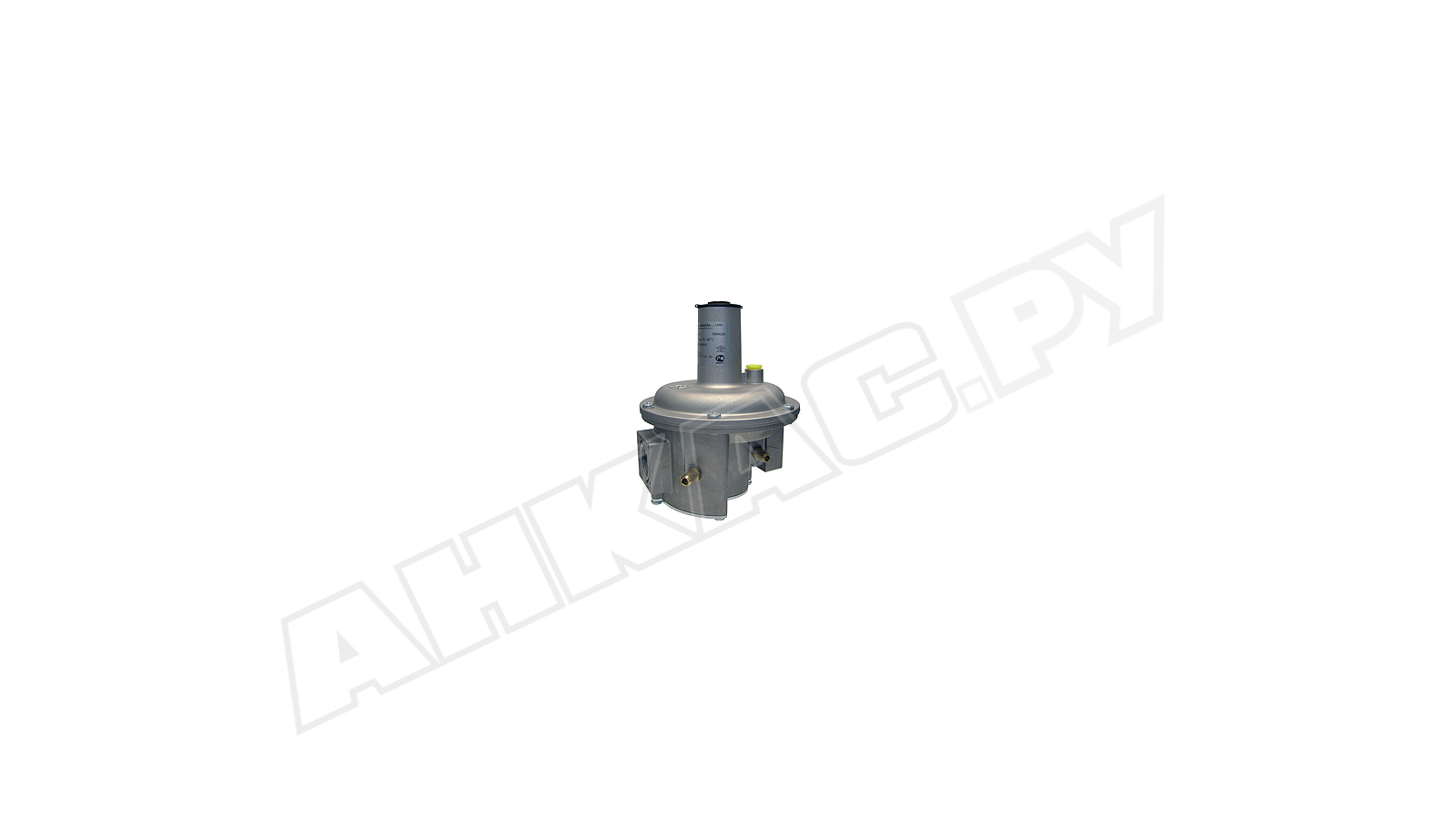

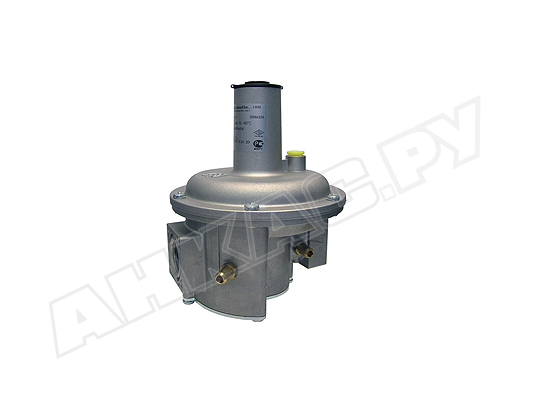

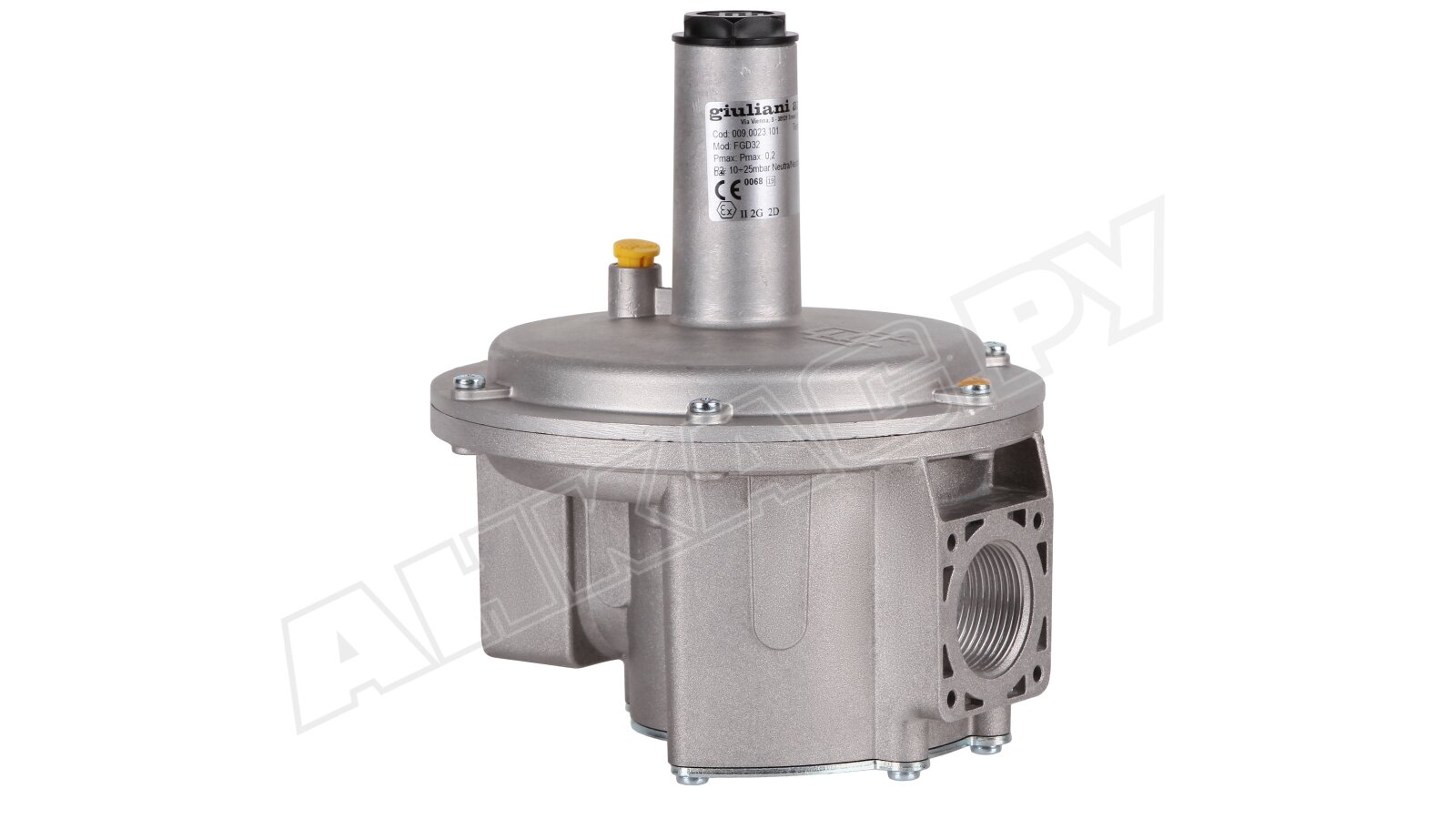

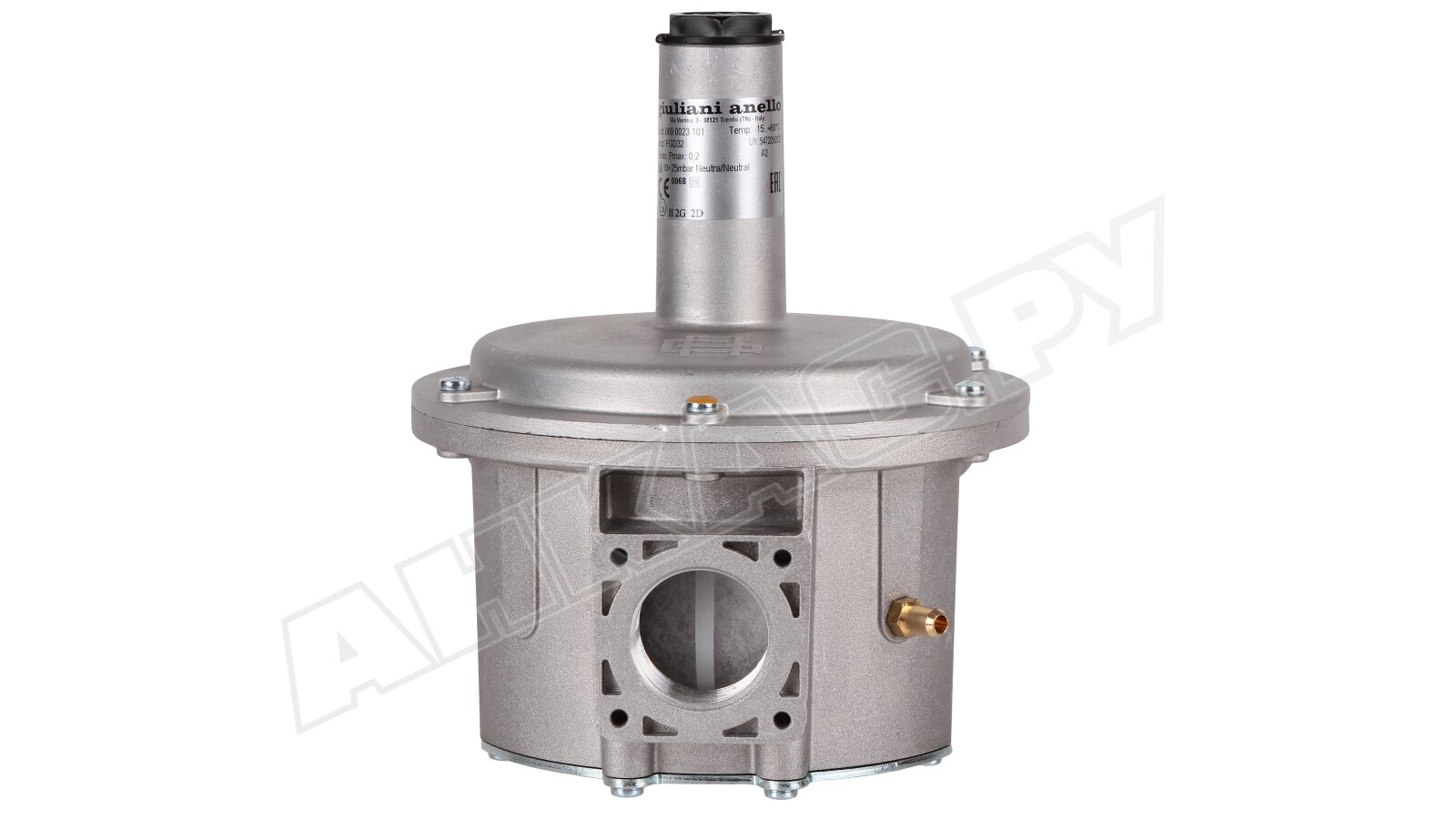

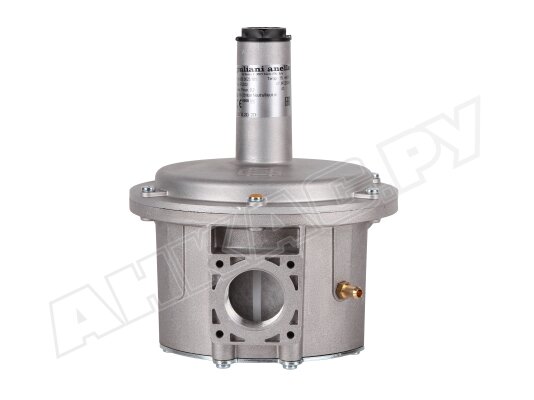

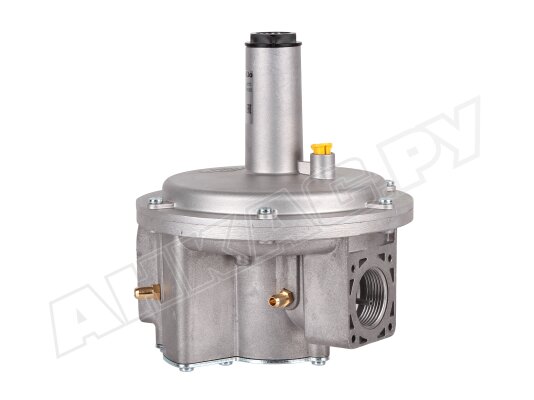

Регулятор давления газа Giuliani Anello FGD32

Регулятор давления газа Giuliani Anello FGD32, арт: 009.0023.101 используется для точного автоматического регулирования выходного давления и поддержания на заданном уровне независимо от изменения давления в системе подачи газа. Благодаря литой конструкции, газонепроницаемым уплотнениям, комплектации предохранительной мембраной способствует безопасной эксплуатации газовой установки, предотвращает утечки. Служит для сборки промышленного газового оборудования с давлением в газораспределительной сети до 200 мбар. Соответствует европейскому стандарту EN 88-1.

Применение

Регулятор Giuliani Anello FGD32 встраивается в автоматические газовые/ комбинированные горелки, газораспределительные установки, использующие природный, городской, сжиженный газ и другие нейтральные газы.

Основные характеристики и особенности:

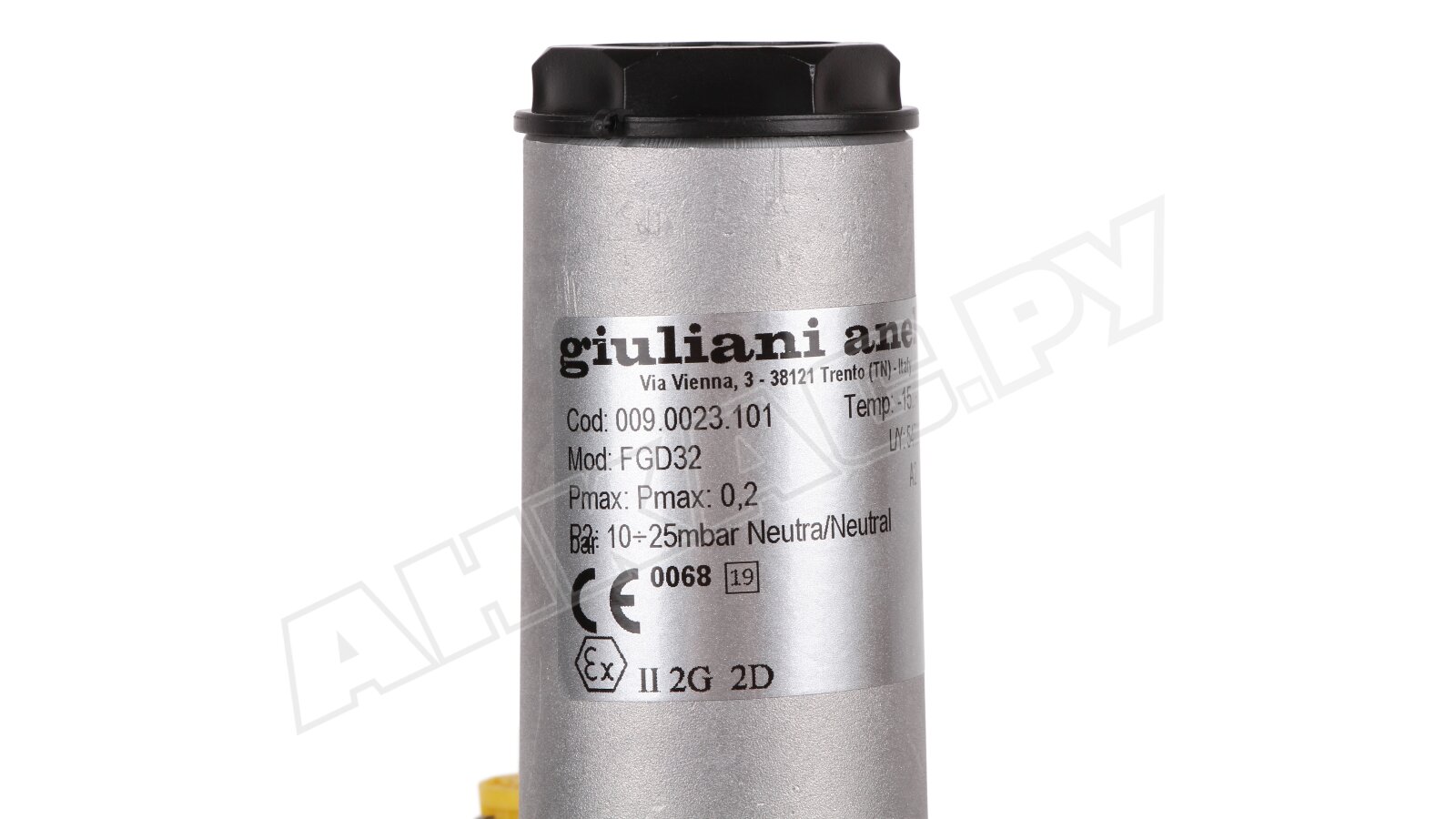

• оснащение нейтральной пружиной с рабочим диапазоном (Р2) 10-25 мбар;
• допустимое давление газа на входе: P2 + 5 мбар…200 мбар;
• класс А гр. 2 по стандарту EN88-1 (не испытывается на закрытие);
• монтаж в газовую магистраль с помощью резьбовых отверстий Rp 1 1/4";
• механическая прочность согласно EN 13611;
• допустимые эксплуатационные температуры: -15...+60 °C;
• установочное положение – горизонтальное размещение мембраны.

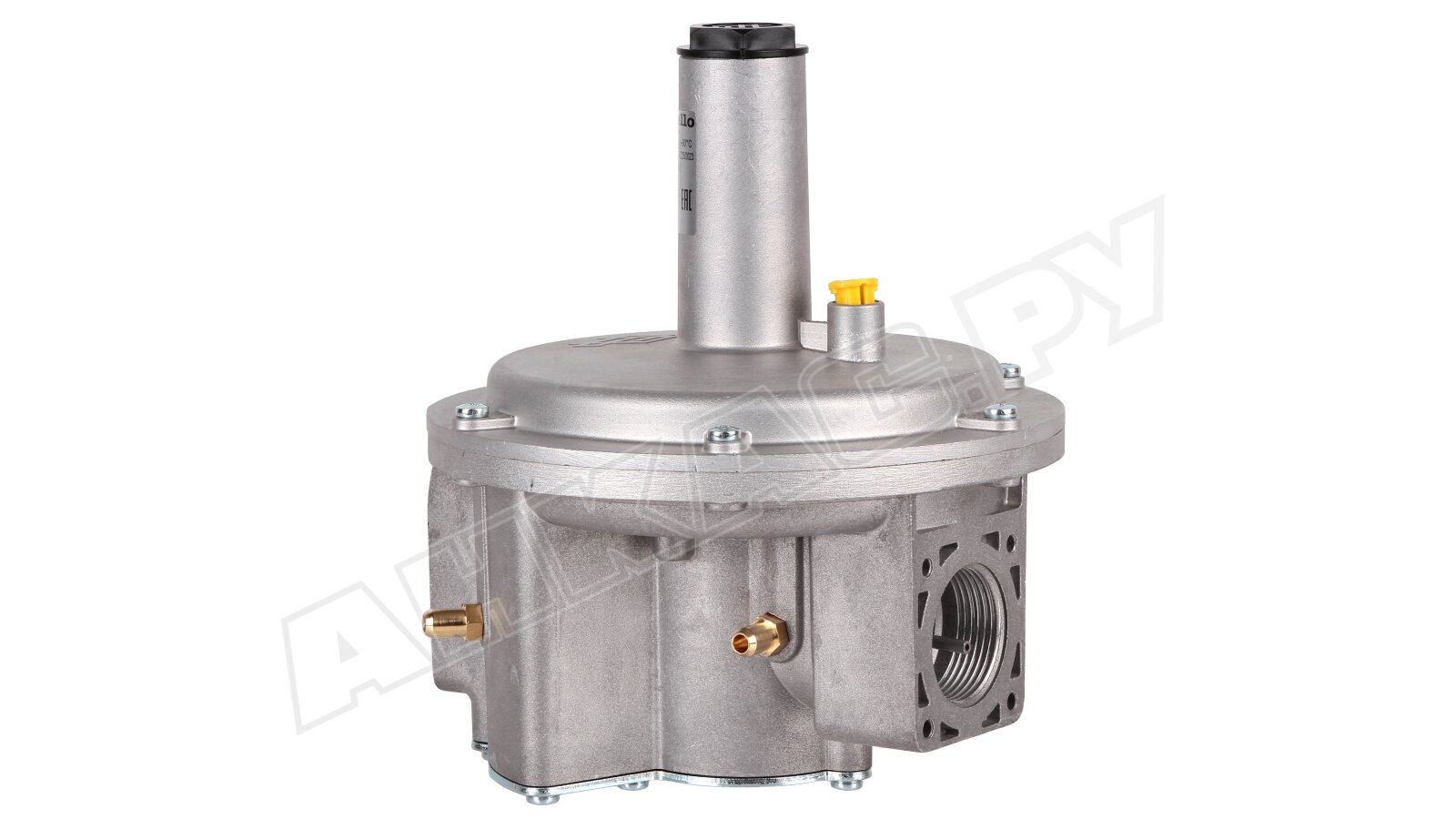

Основные элементы конструкции FGD32

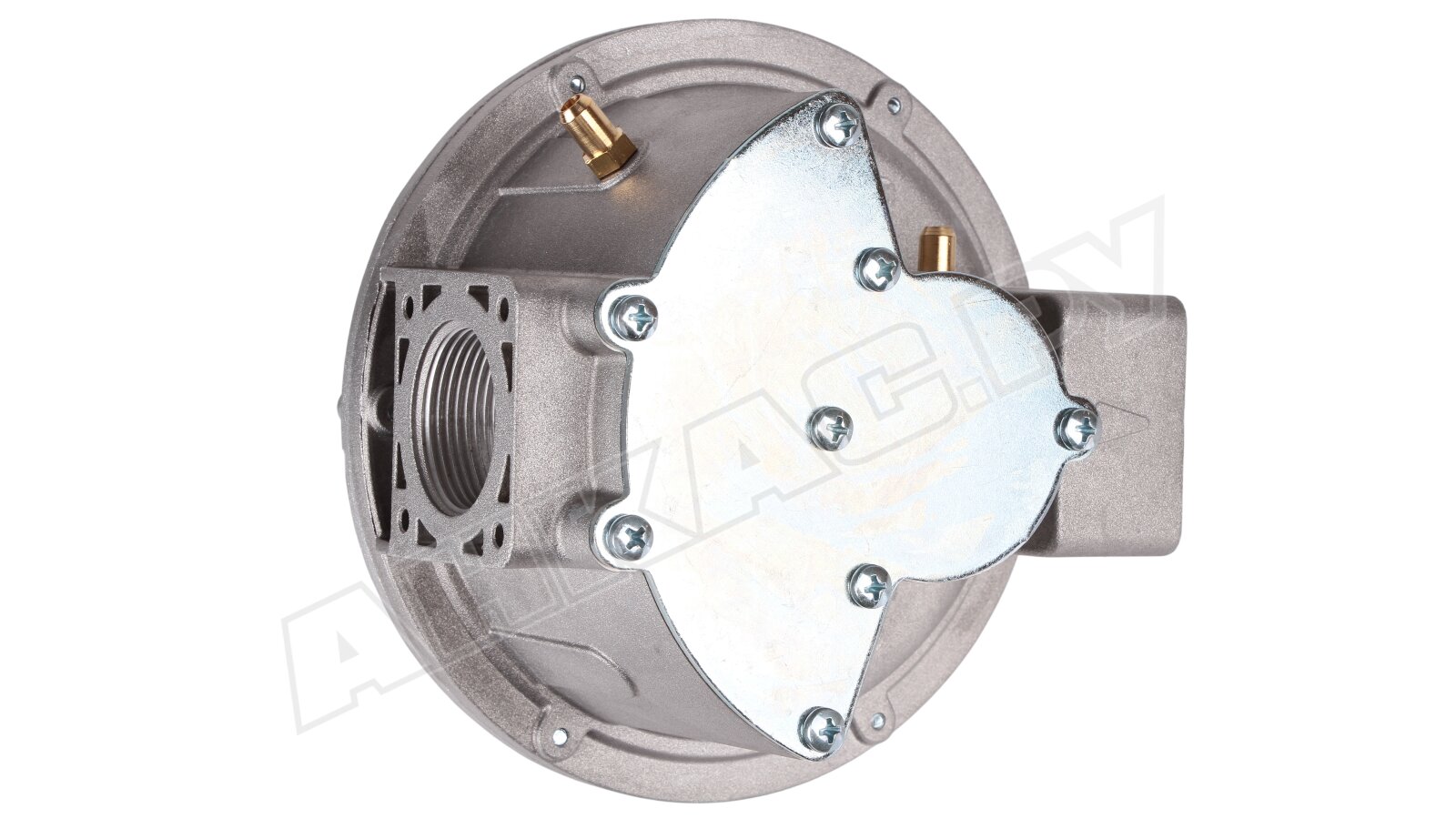

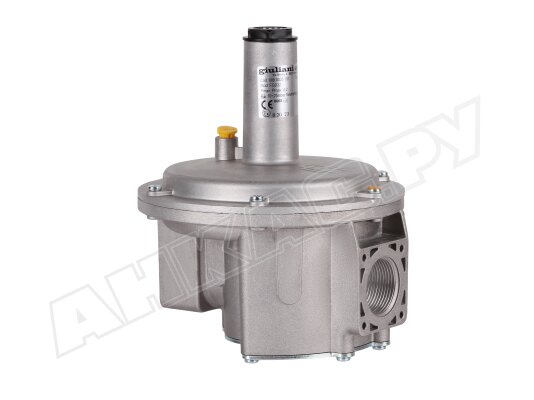

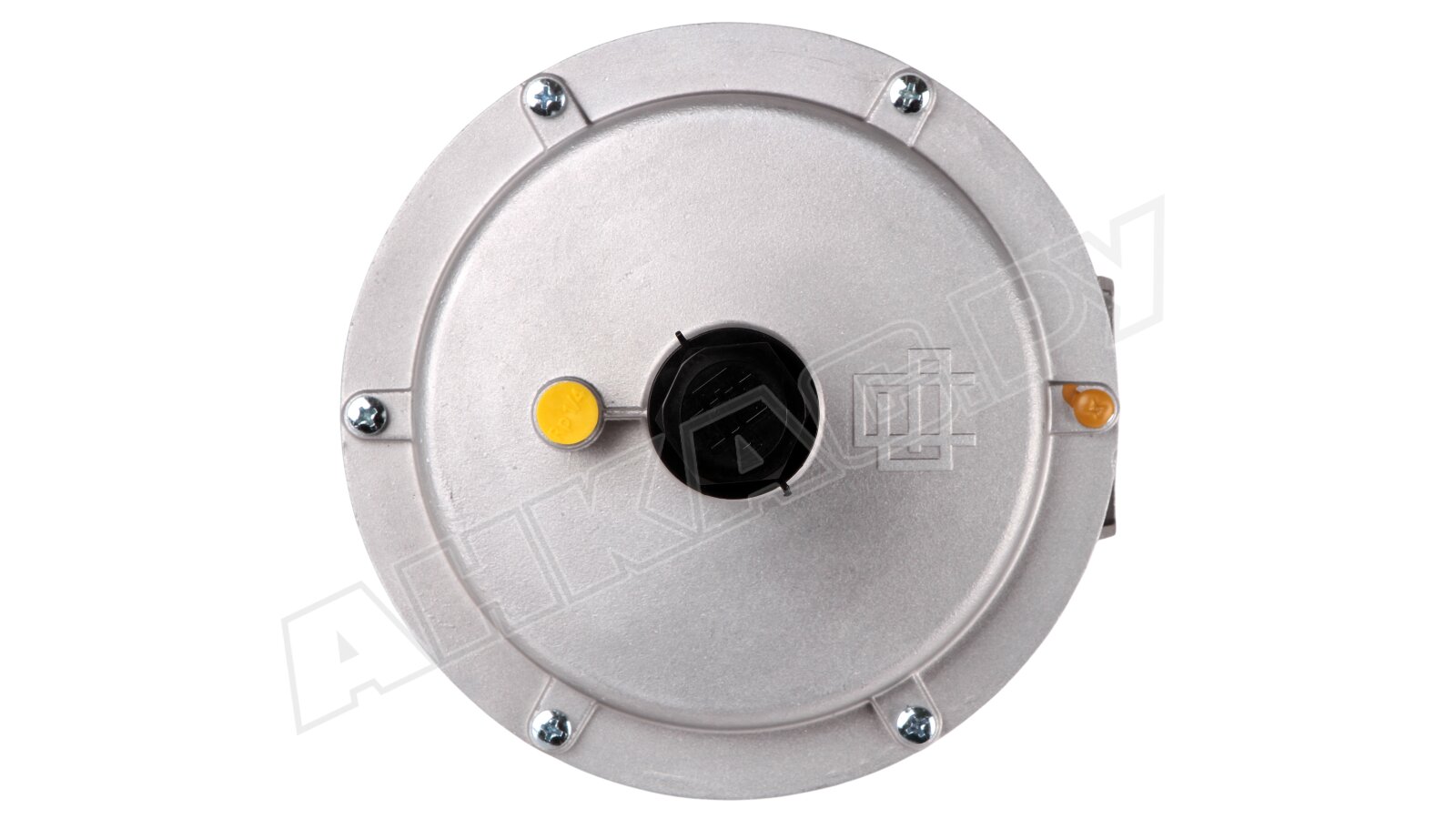

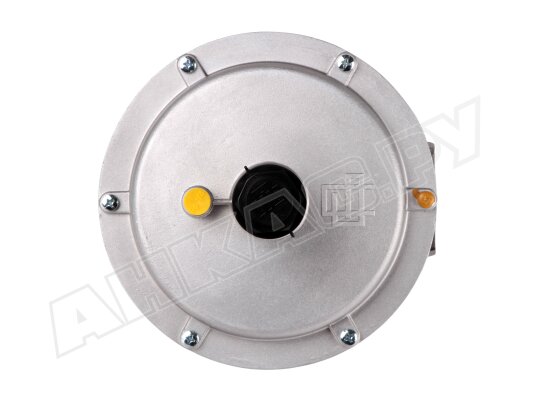

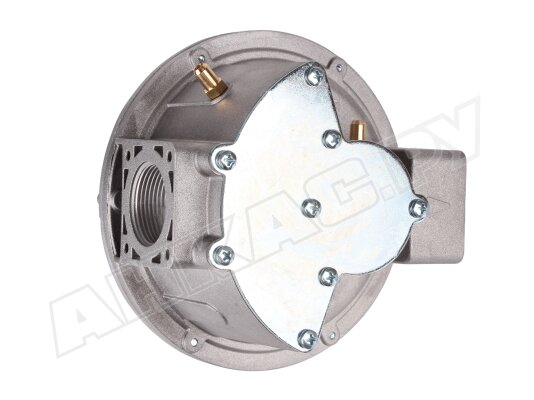

Регулятор давления FGD собран в коррозиестойком алюминиевом корпусе, отлитом под давлением. Сверху размещена съемная крышка, предоставляющая доступ к настройкам. Внутренние детали выполнены из долговечных, коррозиестойких материалов: алюминия, стали, латуни, NBR-каучука. На входе установлен фильтр обслуживаемой конструкции, не пропускающий твердые частицы и примеси. На корпусе предусмотрены штуцеры для контроля давления.

Регулятор оснащен тремя мембранами и уплотнениями из газонепроницаемой резины. Компенсационная мембрана стабилизирует входное давление, рабочая мембрана поддерживает исходящее давление на заданном уровне, предохранительная мембрана обеспечивает герметичность газовой линии при повреждении рабочей мембраны (уровень утечки не превысит 70 дм3/ч). Благодаря встроенной предохранительной мембране не требуется установка отводящего патрубка.

Регуляторы давления FGD не нуждаются в дополнительном обслуживании. В процессе эксплуатации необходимо только удалять загрязнения с фильтра. После очистки заменяется прокладка крышки фильтра. Замена мембран осуществляется с периодичностью, установленной производителем.

Установка и настройка регулятора

Регулятор монтируется в газопровод с горизонтальным расположением мембраны. Для соединения с трубой используются резьбовые фланцы. Для правильной установки следует направить стрелку на корпусе в сторону горелки.

Выходное давление задается поворотом регулировочного винта (по часовой стрелке давление возрастает, против часовой стрелки – снижается). Все монтажные операции и регулировка давления выполняются квалифицированным персоналом.
