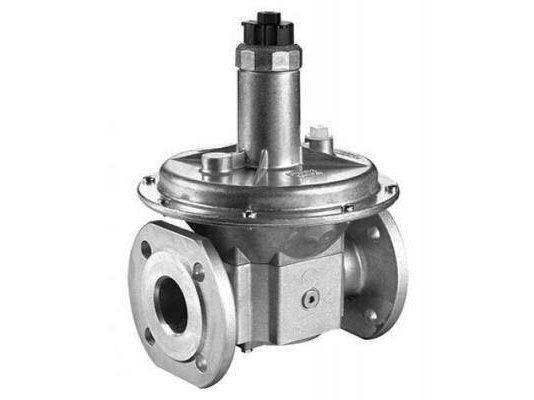

Регулятор давления Kromschroder VGBF 50F40-3Z

Регулятор давления Kromschroder VGBF 50F40-3Z оснащен регулируемой пружиной, компенсационной мембраной для стабилизации и поддержания давления на установленном уровне, независимо от изменения расхода газа и давления в магистрали подачи. За счет дополнительной защитной мембраны отсутствует необходимость в сбросной линии. Регулятор рассчитан на максимальное давление в газораспределительной сети 4 бар. Сертифицирован и проверен в ЕС.

Основные характеристики и особенности конструкции:

• регулируемая пружина с диапазоном давления 5-350 мбар;
• максимальное давление перед регулятором: 4000 мбар;
• работа с природным, сжиженным газом, воздухом;
• функция полного отсечения потока (ноль-отсекатель) при отключении потребителя;
• компенсационная мембрана, устраняющая влияние исходного давления;
• дополнительная защитная мембрана (сбросная линия не требуется);
• эксплуатационные температуры: -15...+60 °C (выше 0°C для версий V);
• фланцевое соединение, размер фланцев DN 50;
• корпус, седло и шток клапана из алюминия;
• мембрана из пербунана (доступны варианты из витона);
• положение при монтаже: горизонтальное, вертикальное (корпус пружины вверх);
• оптимальные размеры рабочего пространства, высокий расход газа;
• демпфирующий клапан для импульсной линии Rp 3/8;
• резьбовые заглушки на входе и выходе.

Применение

Регулятор давления Kromschroder VGBF служит для размещения на входе в газопотребляющие промышленные установки с давлением в распределительной сети до 4 бар. Используется в системах, работающих на природном газе, городском, сжиженном (газообразная форма) газе, биогазе (H2S ⩽ 0,1 %) или воздухе (только сухой газ независимо от температурных условий, конденсация недопустима).

Достоинства:

• высокая точность регулирования;
• широкий диапазон настройки регулирующей пружины;
• высокая пропускная способность;
• компенсационная мембрана, стабилизирующая давление;
• дополнительная защитная мембрана;
• отсутствие необходимости в сбросной линии;
• широкая область применения;
• соответствие европейским стандартам безопасности.

Техническое обслуживание

Регуляторы давления газа обслуживаются 1 раз в год (2 раза в год при работе на биогазе).
