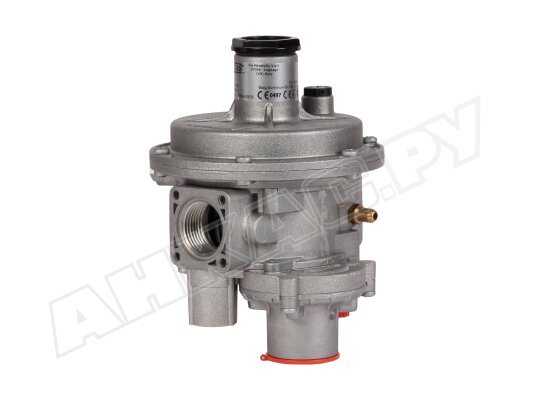

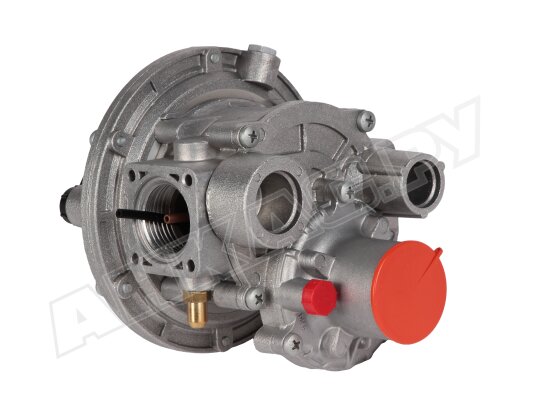

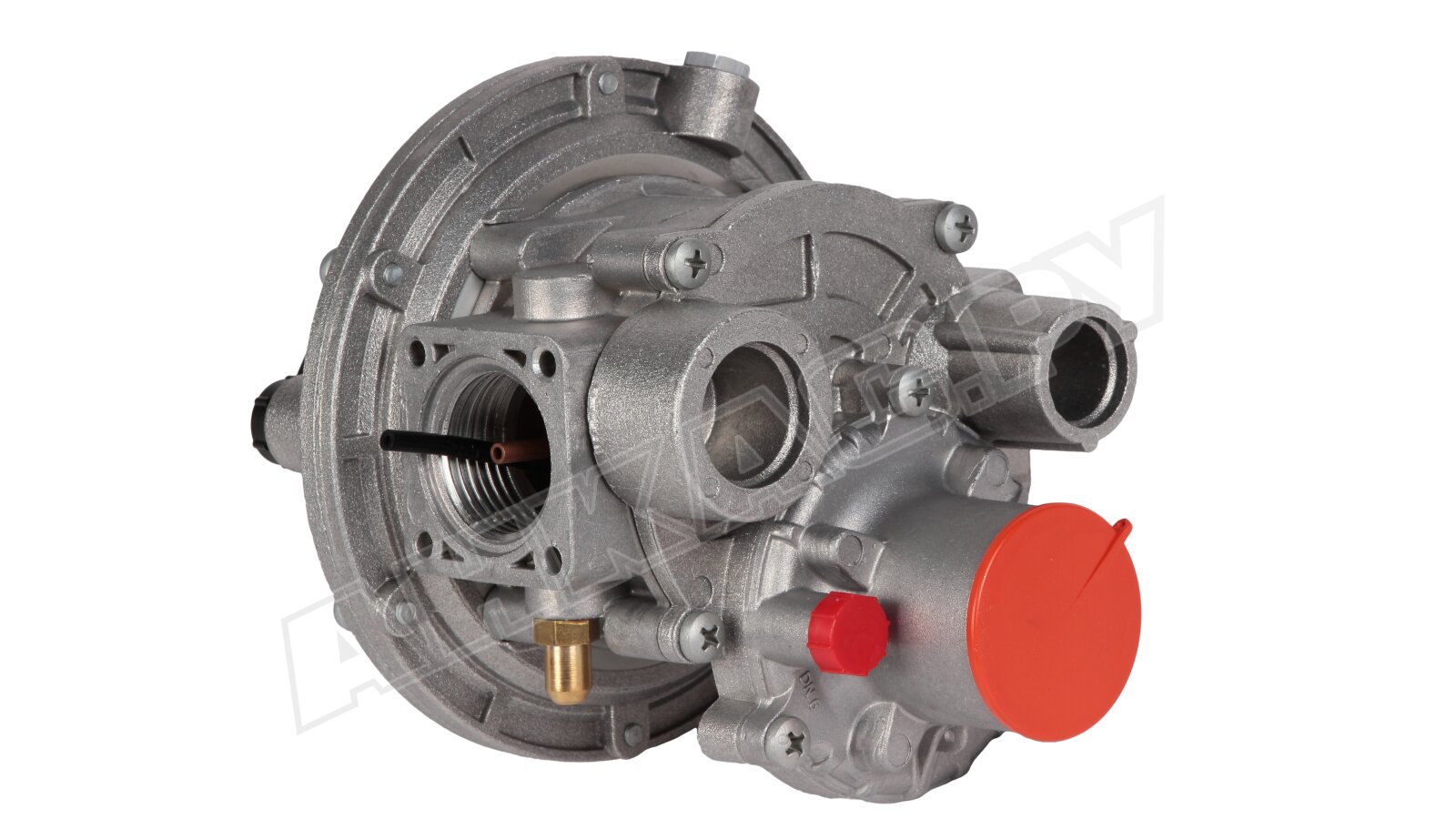

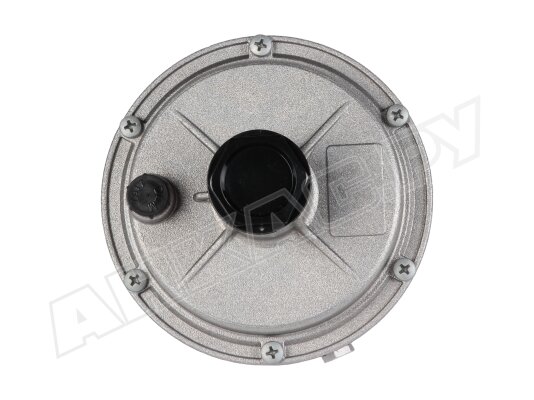

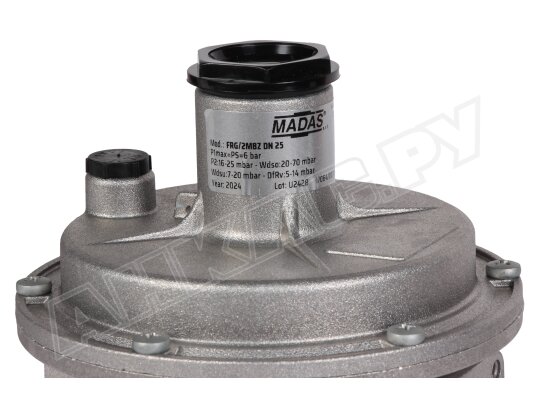

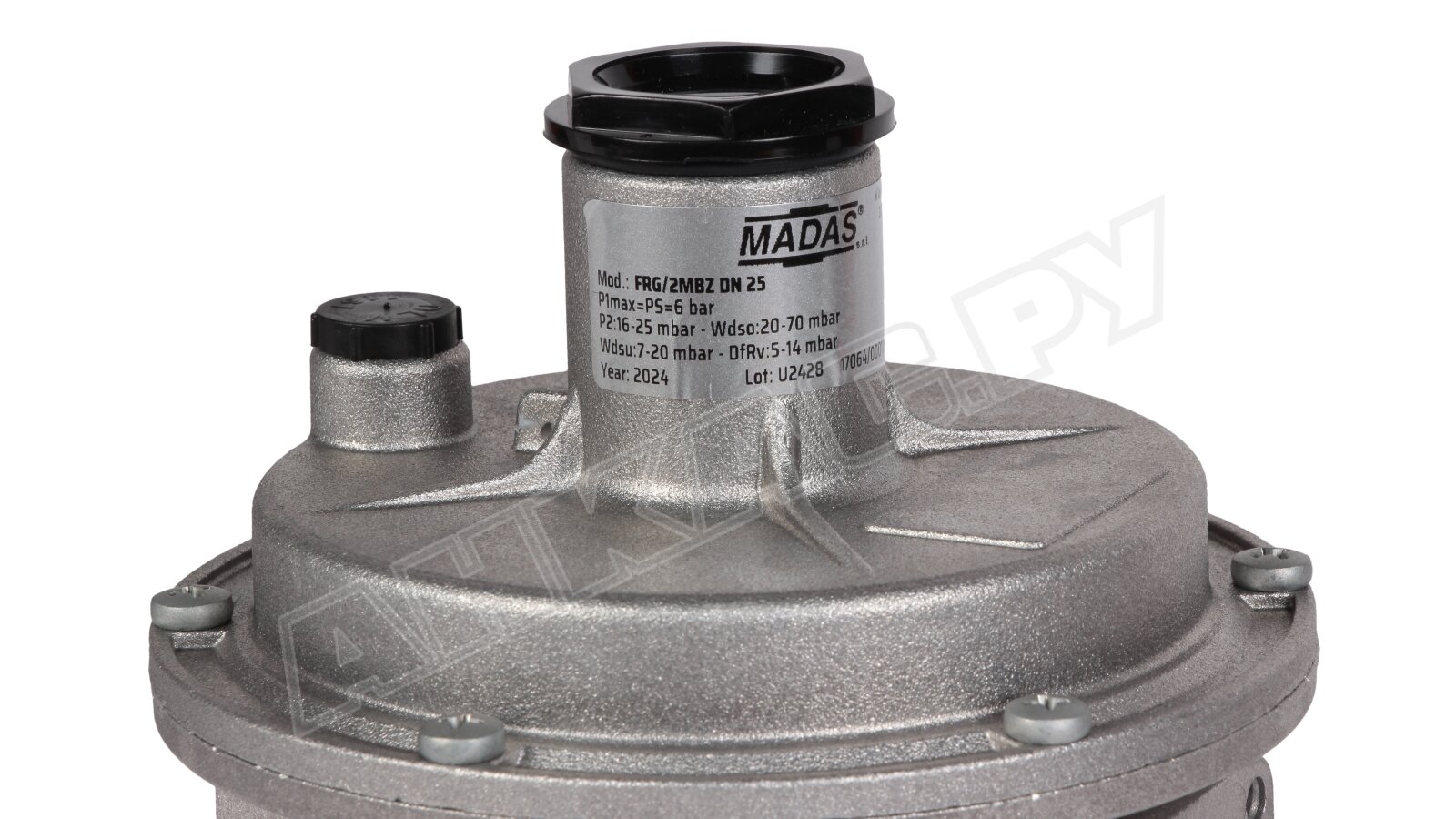

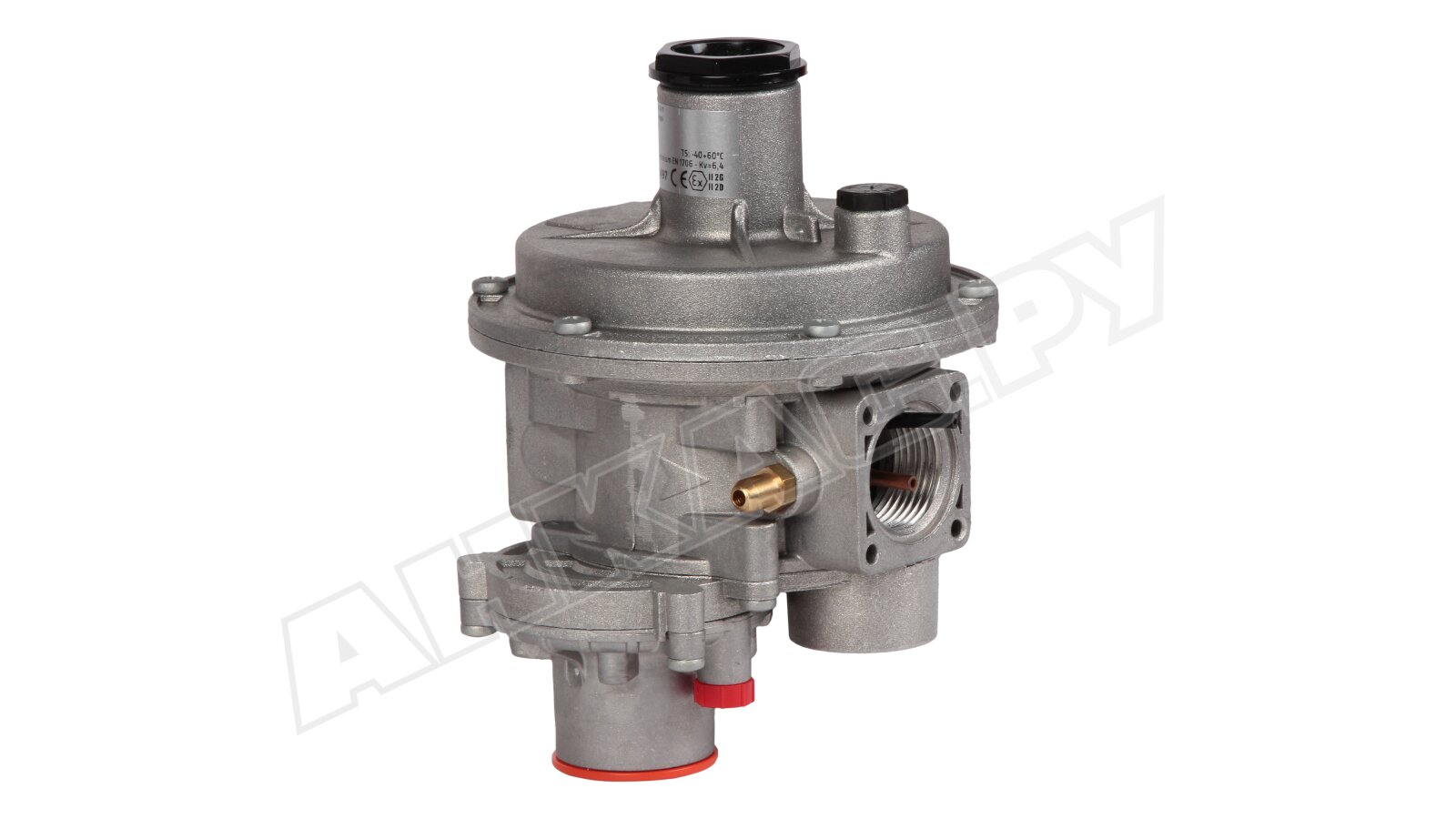

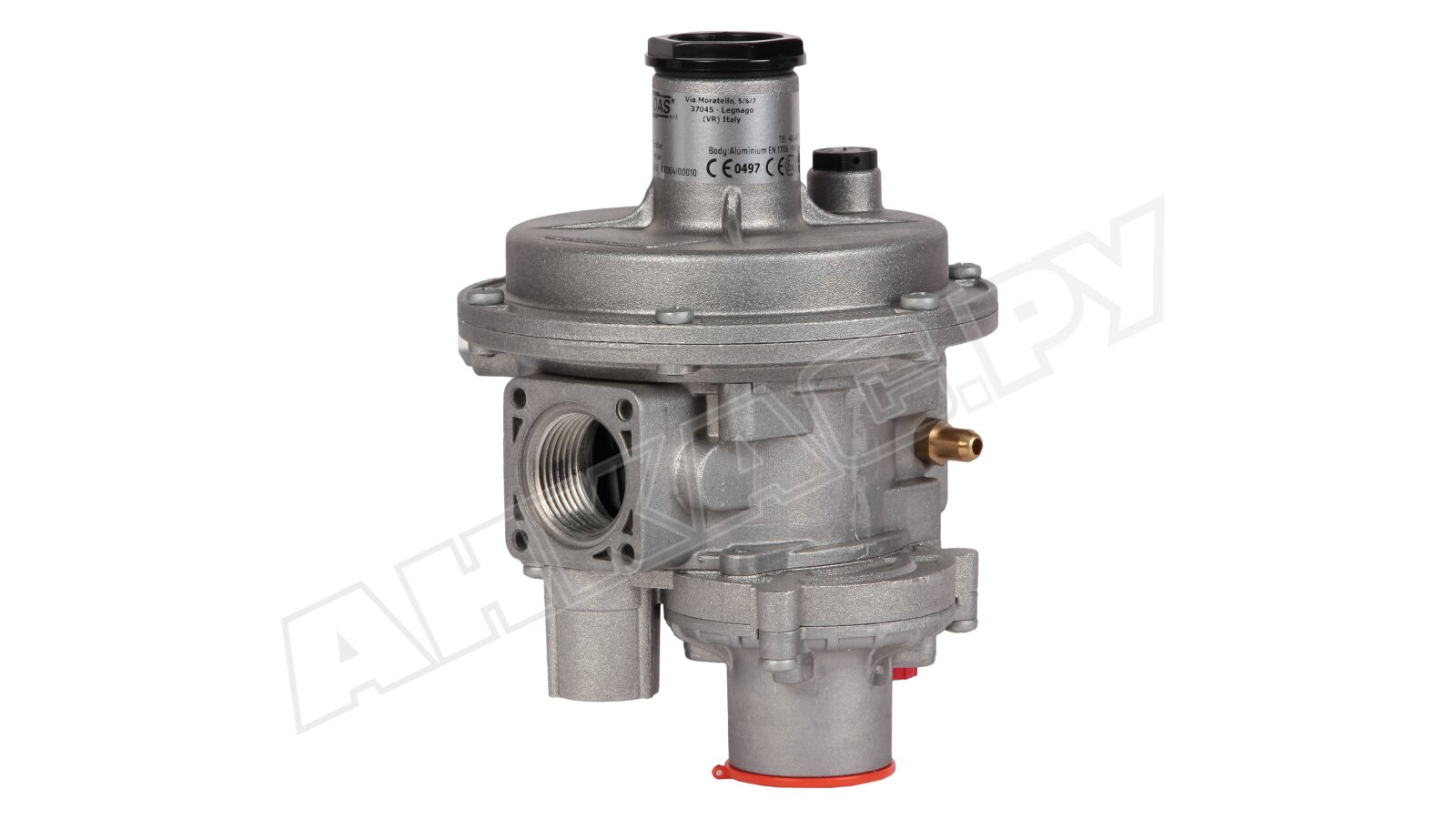

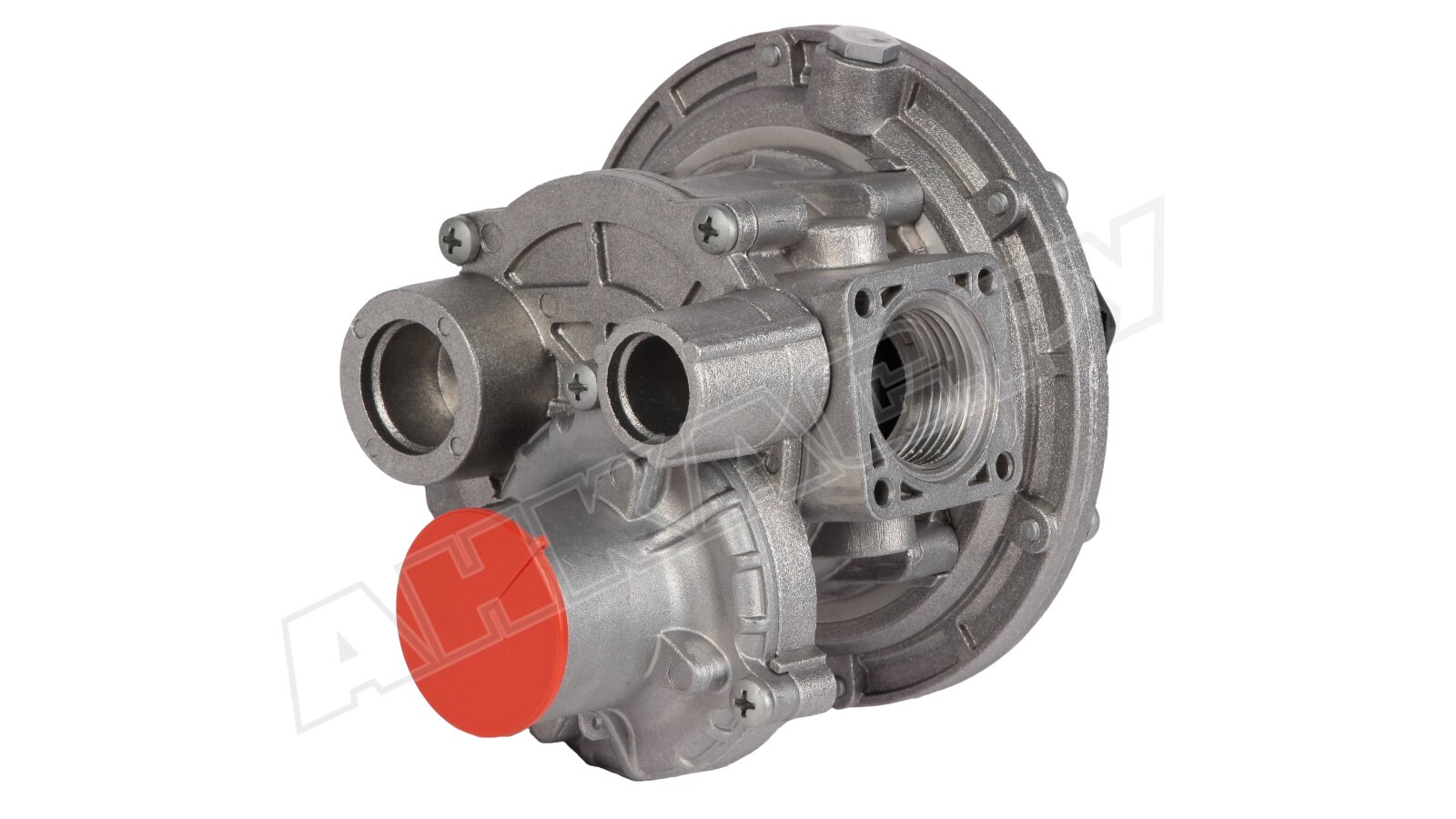

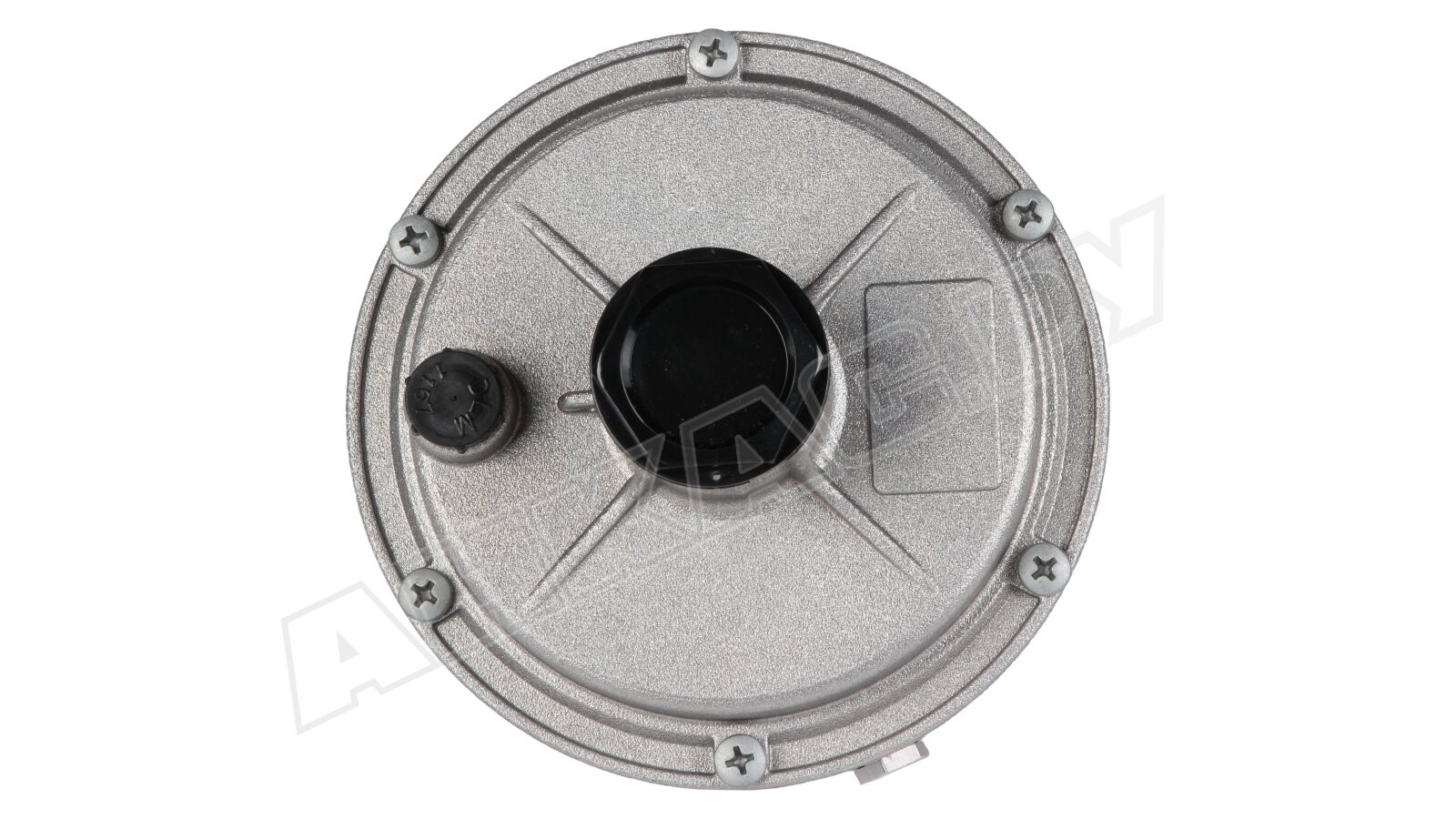

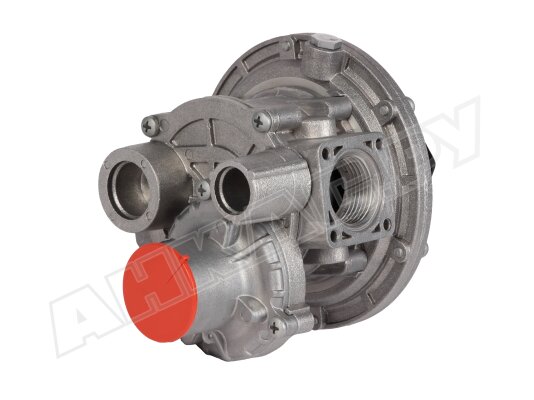

Регулятор давления газа Madas FB04Z 105

Регулятор давления газа Madas FB04Z 105 снижает входное давление, автоматически поддерживает на постоянном уровне. Оснащен фильтром и дополнительными устройствами безопасности. За счет универсальных характеристик и расширенной комплектации подходит для бытовых и промышленных установок с небольшим расходом газа.

Виды газа

Комбинированный регулятор может использоваться для работы с метаном, сжиженным газом, азотом, воздухом и другой некоррозионной средой.

Конструктивные особенности и комплектация

Регуляторы давления газа Madas FB выпускаются с соединением: Z – линейным (прямым), R, F – угловым, M – U-образным. Регуляторы с угловым и U-образным соединением имеют меньшую пропускную способность.

Регуляторы линейки «Стандарт» оснащены:

• фильтром, установленным на входе потока;
• предохранительно-запорным клапаном для перекрытия потока при избыточном/ недостаточном выходном давлении;
• предохранительно-сбросным клапаном для выпуска небольшого объема газа при непродолжительном скачке давления;
• мембраной для компенсации входного давления;
• предварительно сжатой пружиной регулирования давления.

При изготовлении регулятора использованы материалы: оцинкованная нержавеющая сталь, алюминий 11S, латунь ОТ-58, стекловолокно с 30% нейлона, штампованный алюминий, виледон (фильтроэлемент), NBR-каучук (уплотнения).

Основные характеристики:

• стандартное седло диаметром 17 мм;
• настройка выходного давления в диапазоне: 10-25 мбар;
• точность регулирования: ±10%;
• настройка давления срабатывания ПЗК: 7-20 мбар/ 12-70 мбар;
• рабочий диапазон сбросного клапана: 15-35 мбар;
• класс «А» герметичности по EN 88-2, работа без видимых утечек;
• быстродействие ПЗК < 1 сек.;
• резьбовые отверстия Rp 1" для установки на трубу;
• степень очистки фильтра: 50 микрон;
• минимальная пропускная способность: 0,1 нм3/ч;
• линейное (прямое) соединение;
• ориентация: горизонтальная или вертикальная;
• внешние температуры, минимум/ максимум: -40/ +60 °C;
• замена (промывка) фильтра: через месяц от начала работы и каждые 5 лет;
• замена мембран регулятора и ПЗК / пружин – через 5 / 20 лет соответственно.

Особенности размещения

Регулятор устанавливается в зонах 1 или 2 взрывоопасности по ГОСТ. Не подходит для мест с агрессивной внешней средой. Уличная эксплуатация возможна только при условии защиты корпуса от атмосферных осадков.

При размещении регулятора в помещениях с плохой вентиляцией стравленный сбросным клапаном газ необходимо отвести наружу.

Достоинства:

• комбинированное устройство регулирования и безопасности;
• встроенный фильтр для очистки газа;
• высокий уровень герметичности конструкции;
• поддержание стабильного давления «после себя»;
• широкий диапазон эксплуатационных температур;
• монтаж на горизонтальный или вертикальный трубопровод;
• 2 года гарантии производителя.

Регуляторы давления газа Madas FB с другими диапазонами давления, размером и типом соединений представлены в каталоге. Модели с рабочим давлением от 170 мбар поставляются с усиленной мембраной.
