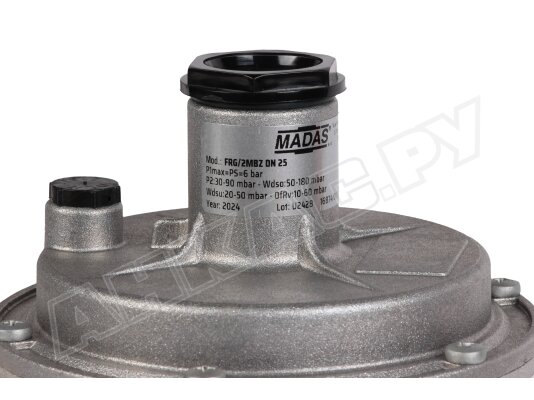

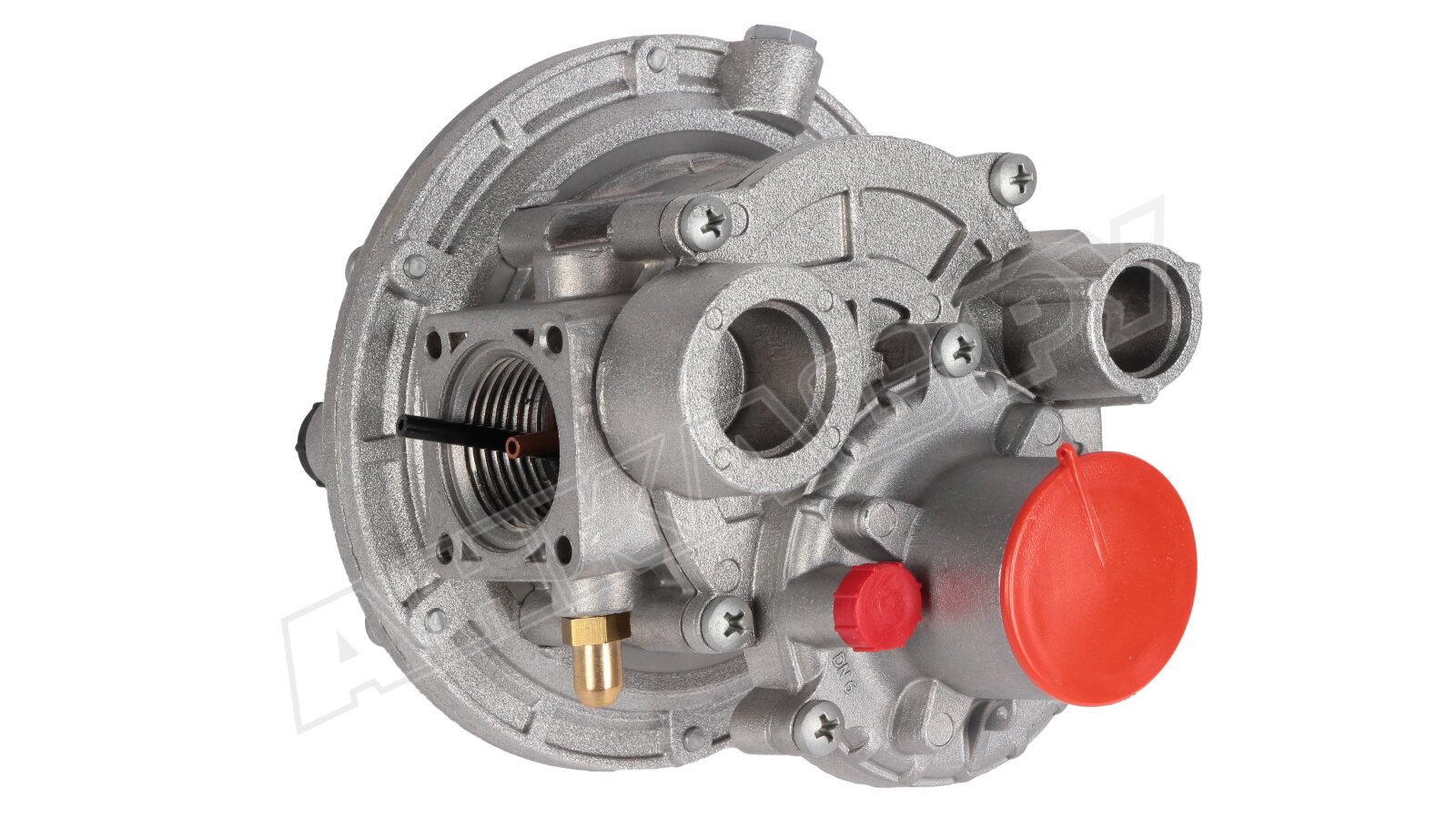

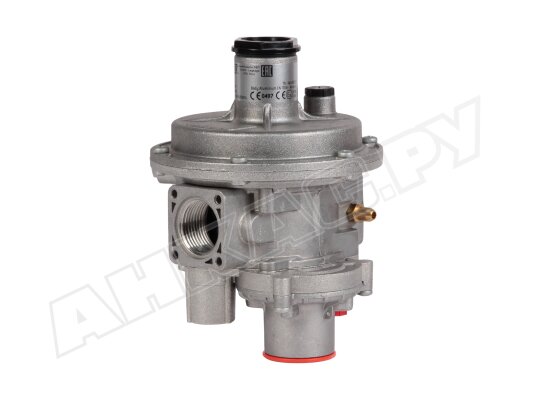

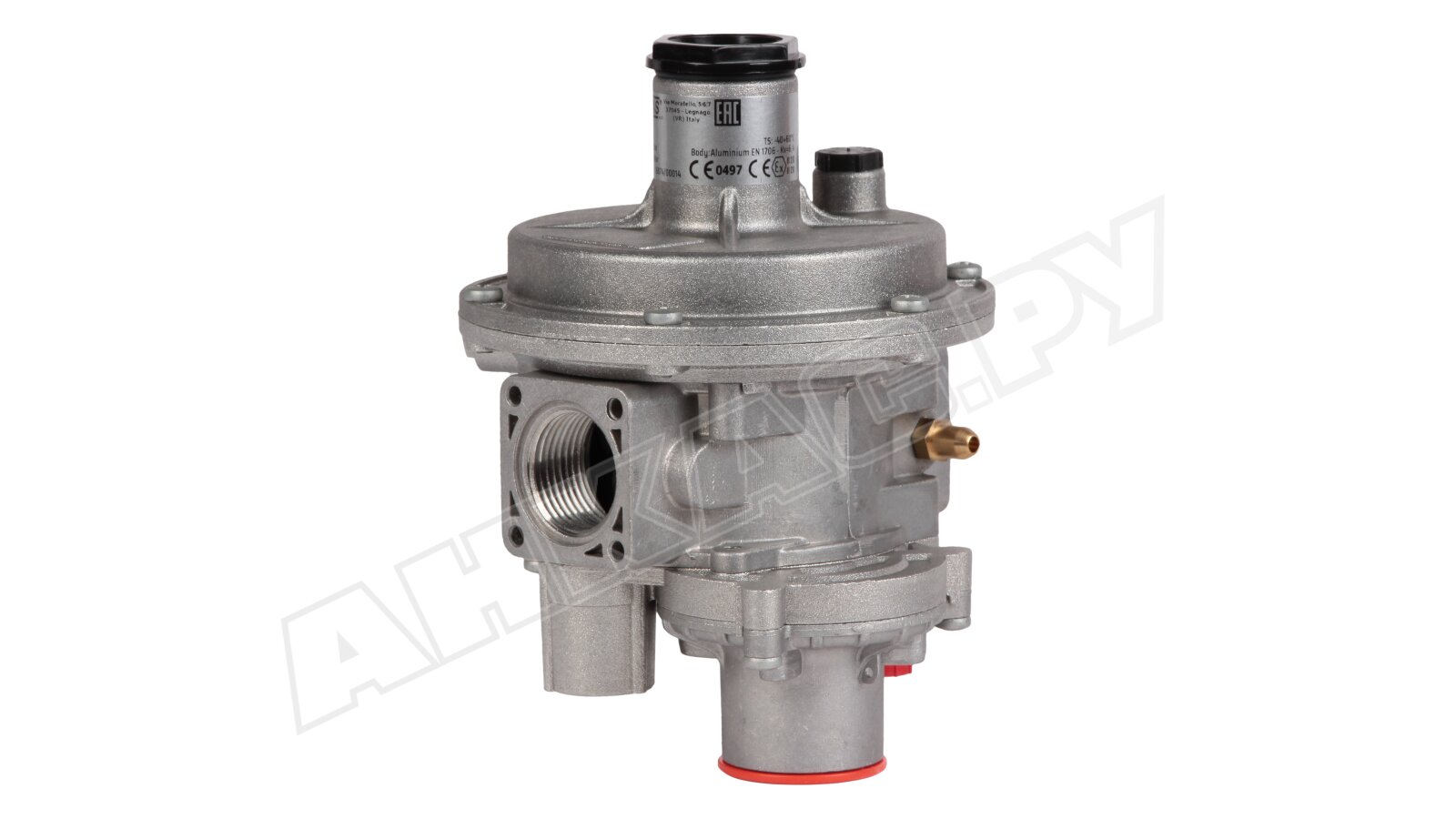

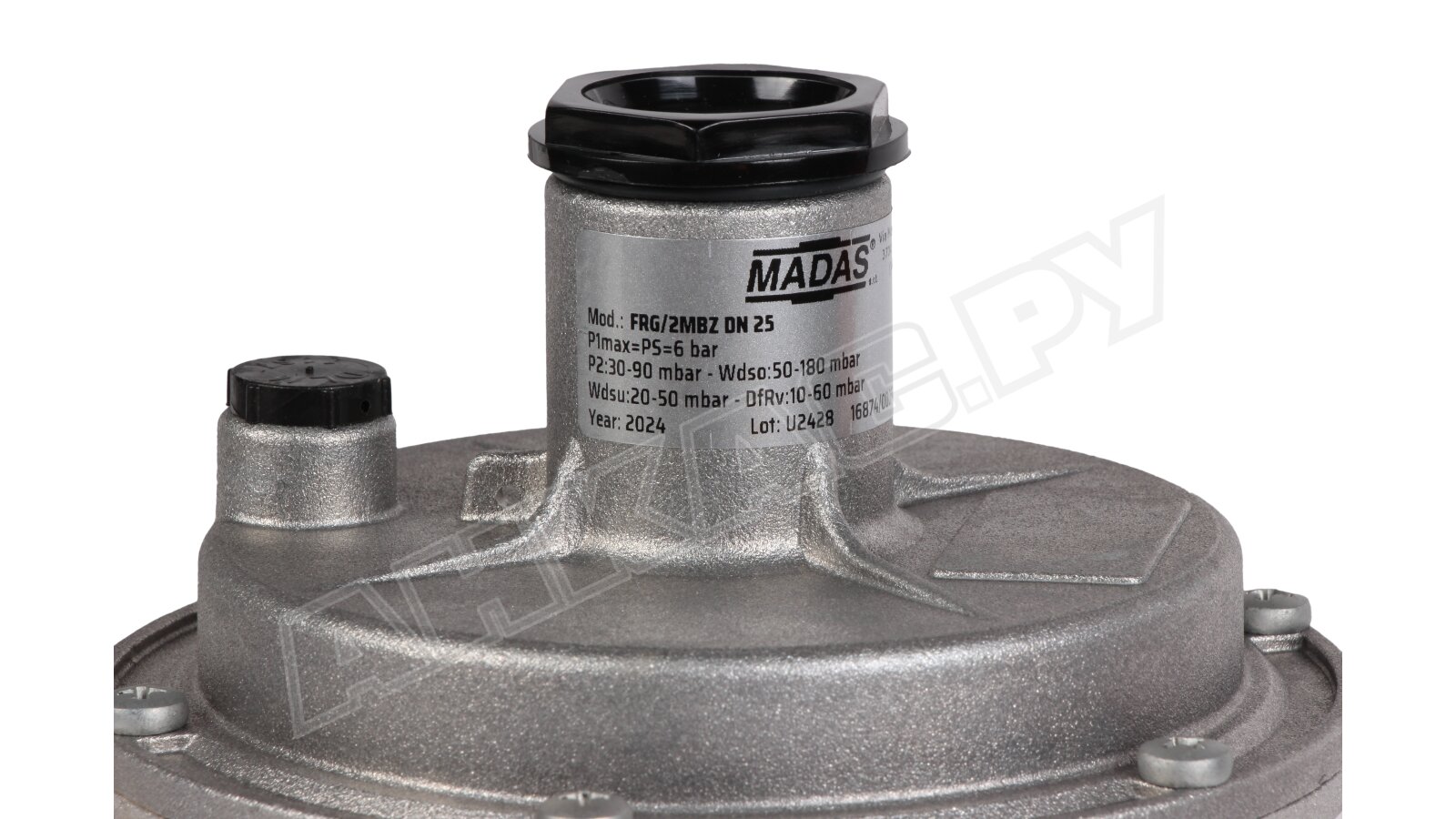

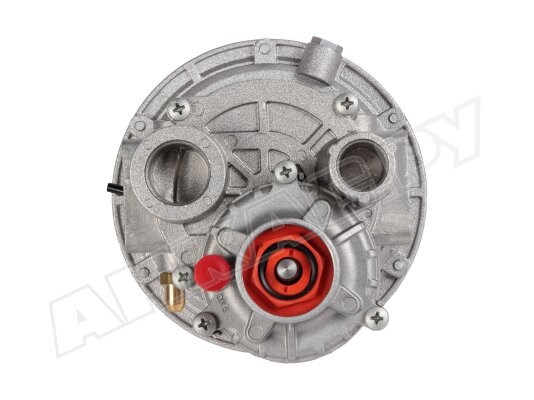

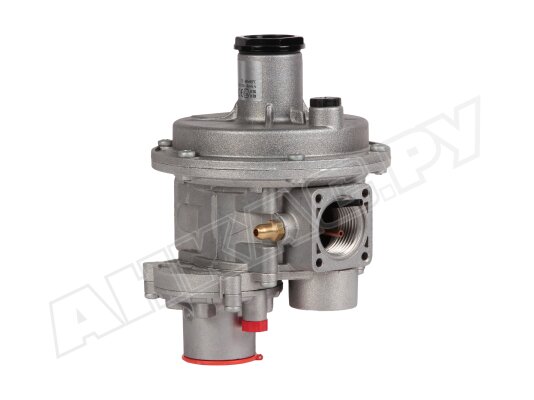

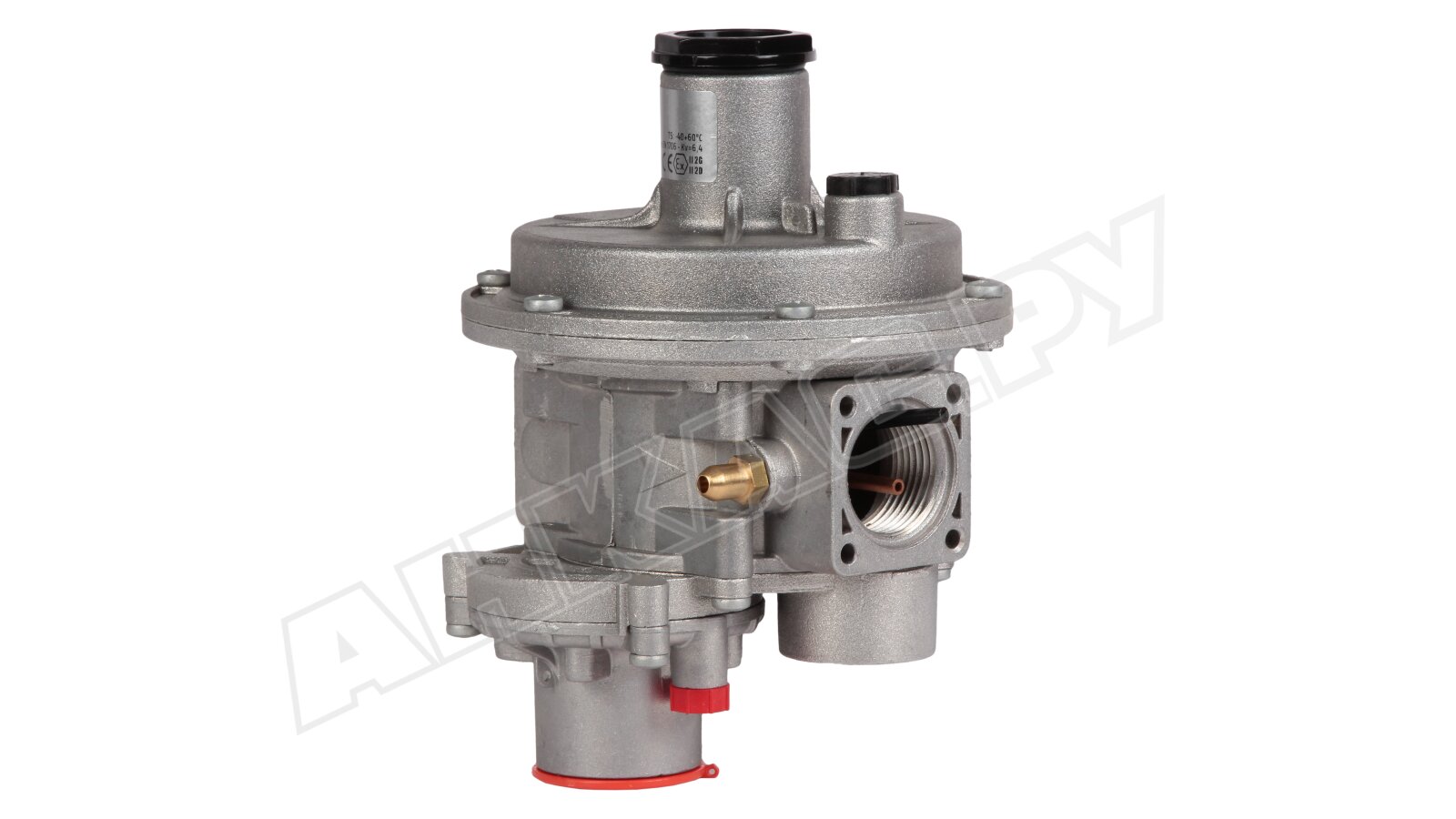

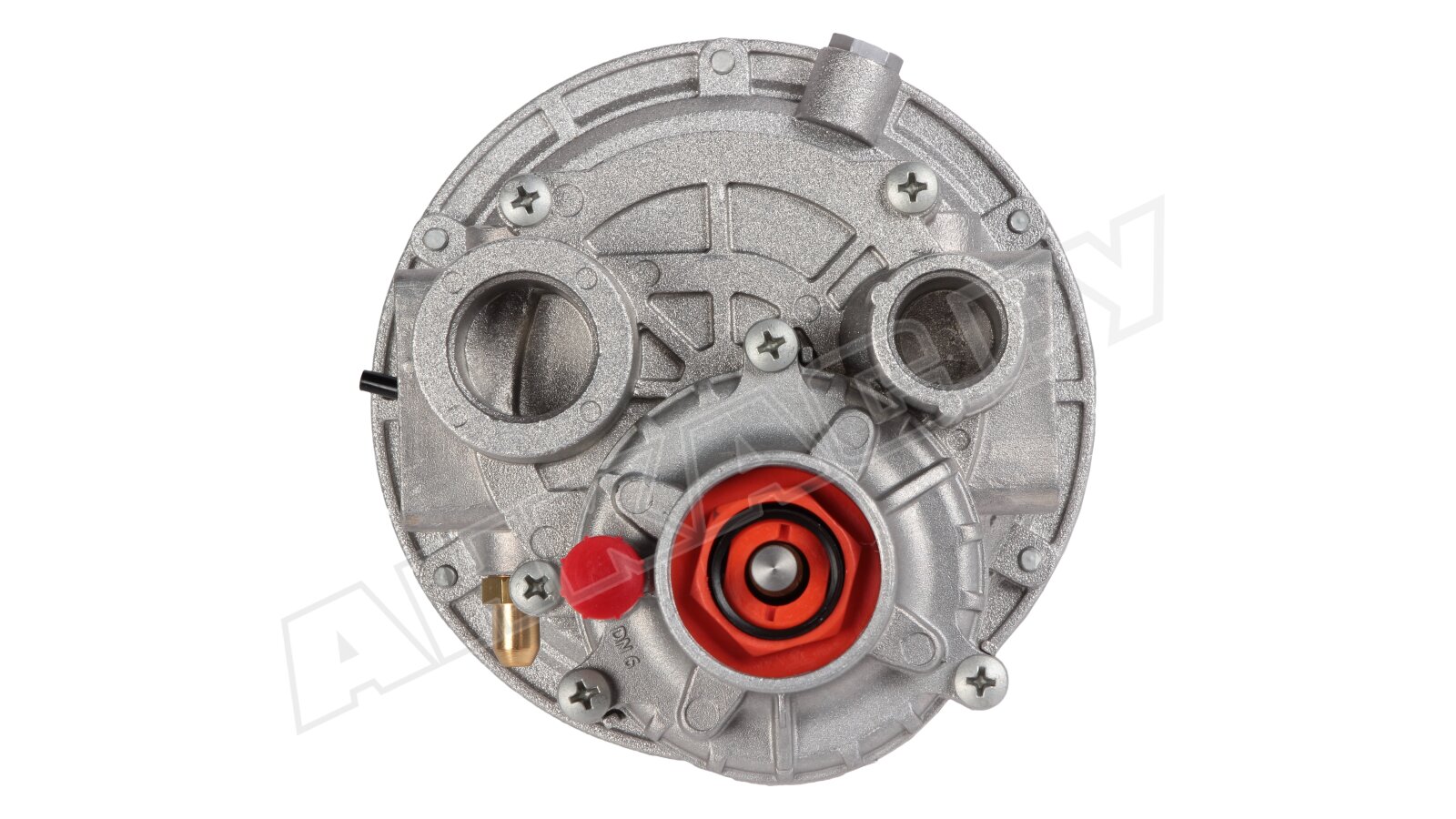

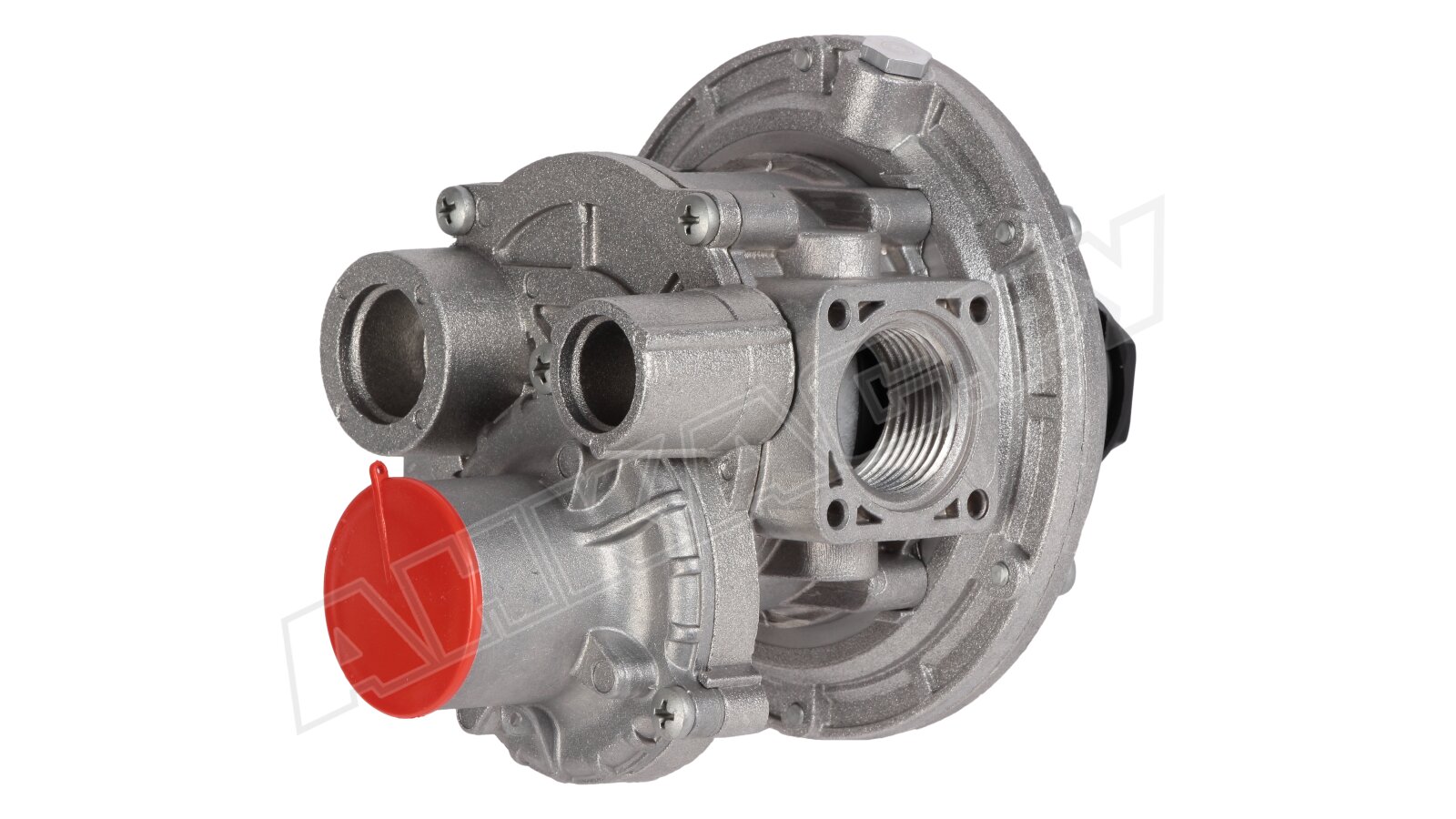

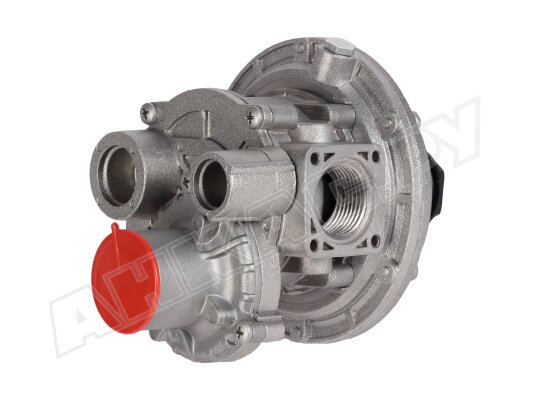

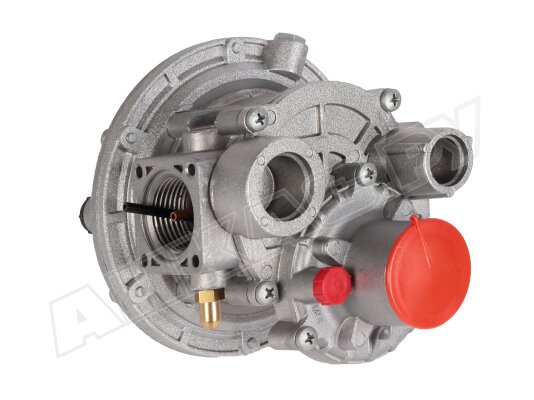

Регулятор давления газа Madas FRG/2MBZ DN 25, FB04Z 120

Регулятор давления газа Madas FB04Z 120 регулирует давление газа в системах с небольшим расходом. Автоматически поддерживает давление на установленном уровне, независимо от колебаний давления в распределительной сети. В комбинированную конструкцию входят фильтр и предохранительные клапаны (сбросной и отсечной).

Область применения

Комбинированный регулятор «Стандарт» подходит для комплектации промышленных и бытовых газовых установок, потребляющих небольшой объем газа. Подходит для любой некоррозийной среды (метан, сжиженный газ, воздух, азот и другие сухие газы по нормам ГОСТ 5542-87).

Особенности

Регулятор Madas FB04Z укомплектован:

• входным фильтром грубой очистки;
• предохранительно-запорным клапаном (ПЗК) для отсечки потока газа при недопустимом превышении или недостаточности (отсутствии) давления;
• предохранительно-сбросным клапаном (ПСК) для выпуска избыточного количества газа при непродолжительном скачке давления;
• рабочей пружиной, предварительно сжатой под определенный диапазон давления;
• компенсационной и рабочей мембранами для стабилизации и регулирования входного давления газа;
• корпусом с прямым (линейным) соединением, литера Z в наименовании (доступны версии R, F – угловое, M – U-образное соединение).

Регулятор давления произведен из материалов, стойких к температурным перепадам, коррозии, составу углеводородов: оцинкованной нержавеющей стали, алюминия 11S, латуни ОТ-58, стекловолокна с 30% нейлона, штампованного алюминия, виледона, NBR-каучука.

Важно! Нельзя использовать регулятор в местах, где внешняя среда разрушает сталь, алюминий, каучук.

Основные характеристики:

• стандартный размер седла, диаметр 17 мм;
• диапазон регулирования давления: 30-90 мбар;
• неравномерность регулирования: ±10%;
• класс «А» герметичности по стандарту EN 88-2;
• настройка давления ПЗК: 50-180 мбар/ 20-50 мбар;
• пределы настройки сбросного клапана: 35-150 мбар;
• время срабатывания ПСК < 1 сек.;
• минимальная пропускная способность: 0,1 нм3/ч;
• разборный фильтр класса G 2 по EN 779. степенью очистки 50 микрон;
• резьбовое соединение, внутренняя резьба Rp 1";
• рабочий ресурс: 40 лет;
• размещение в помещениях и на воздухе с защитой от осадков;
• требование к месту установки: зоны 1 или 2 взрывоопасности.

Сроки обслуживания

Замеры давления, пределов срабатывания ПЗК, ПСК – раз в полгода, очистка / замена фильтра – через месяц от начала эксплуатации и затем каждые 5 лет, замена мембран и пружины – через 5 лет/ 20 лет.

Достоинства:

• комбинированное многофункциональное устройство;
• встроенные предохранительные клапаны ПЗК, ПСК;
• интегрированный входной фильтр;
• постоянное выходное давление при перепадах в сети;
• высокий уровень герметичности;
• срабатывание ПЗК в течение 1 сек.;
• адаптация к низким температурам.

У нас можно купить регуляторы давления газа Madas и другое оснащение для бытовых и промышленных газовых установок. Актуальные модели регуляторов представлены в каталоге.
