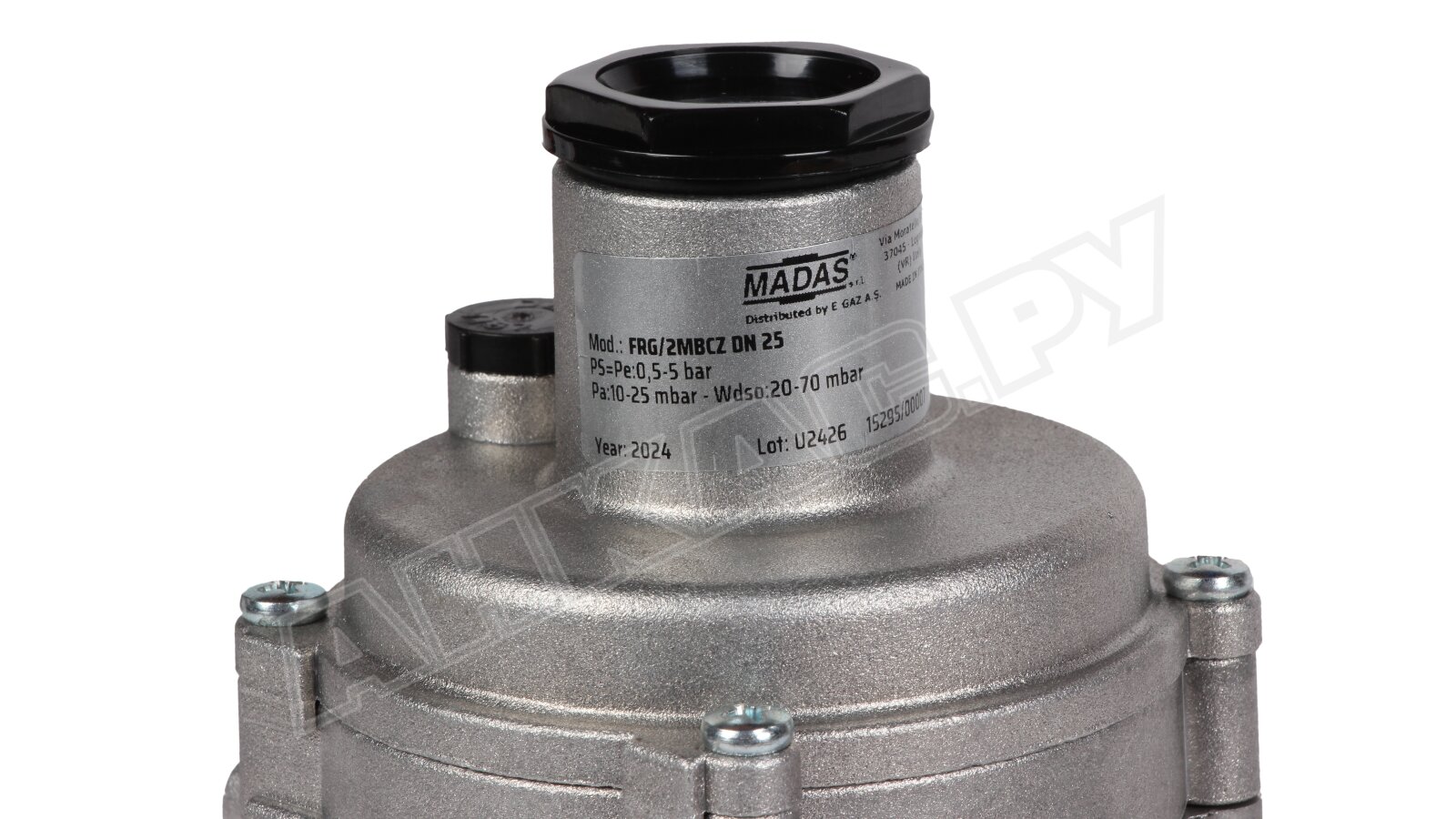

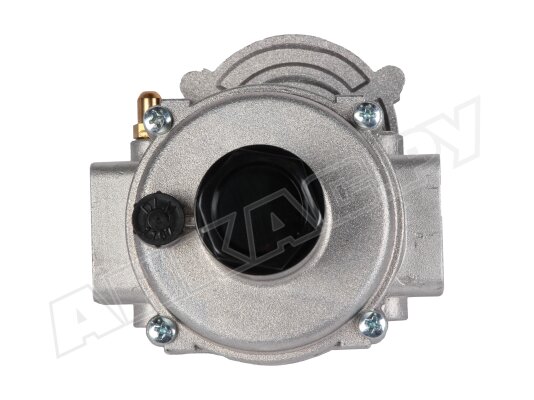

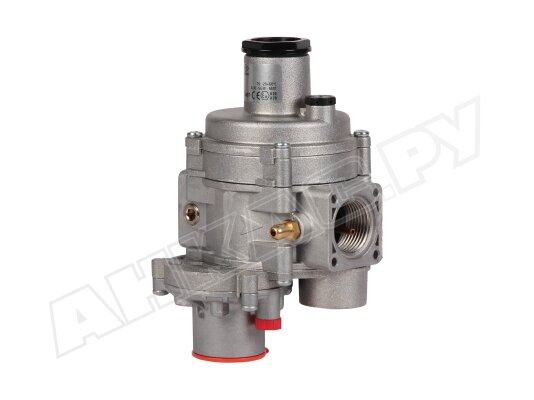

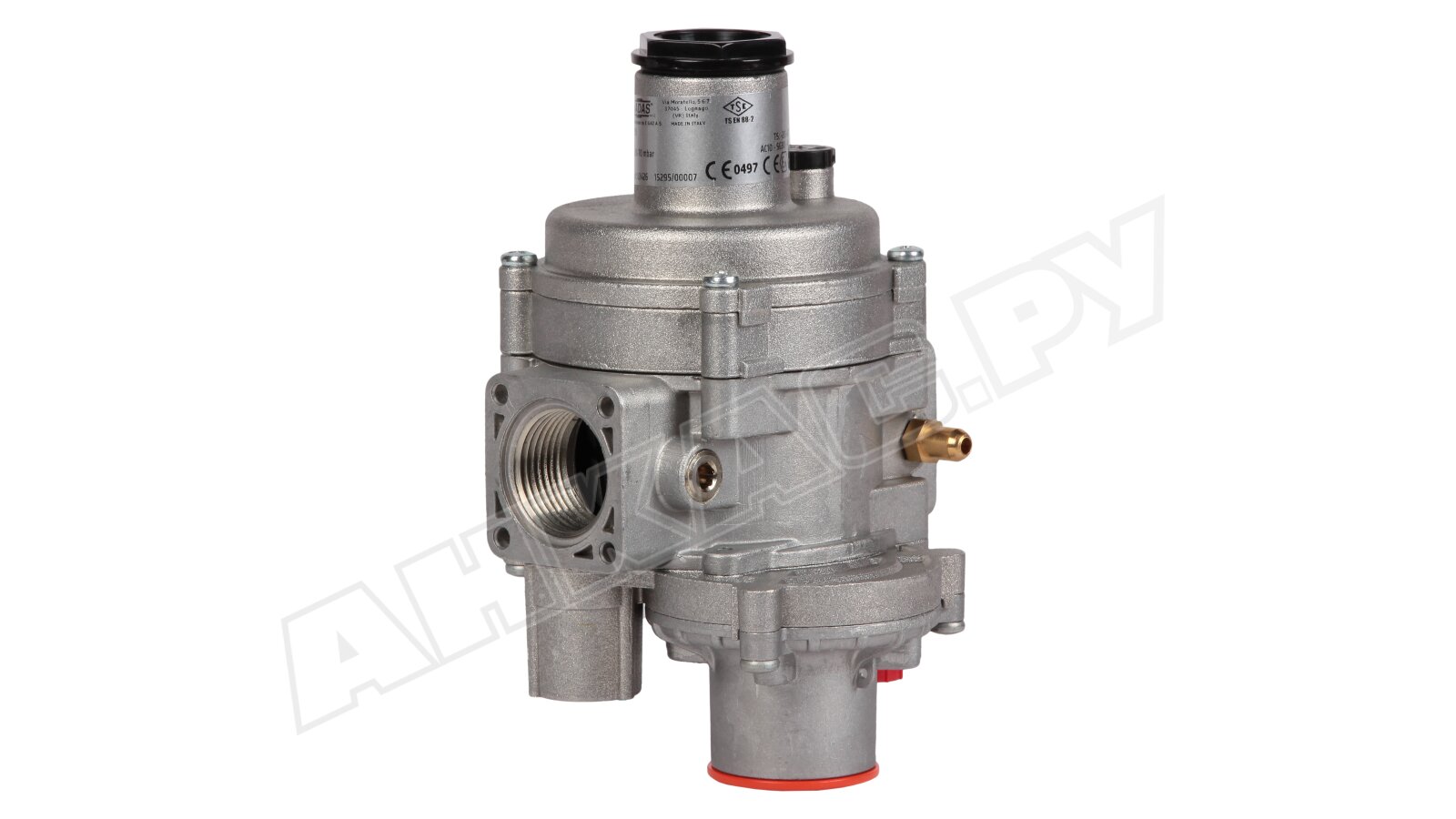

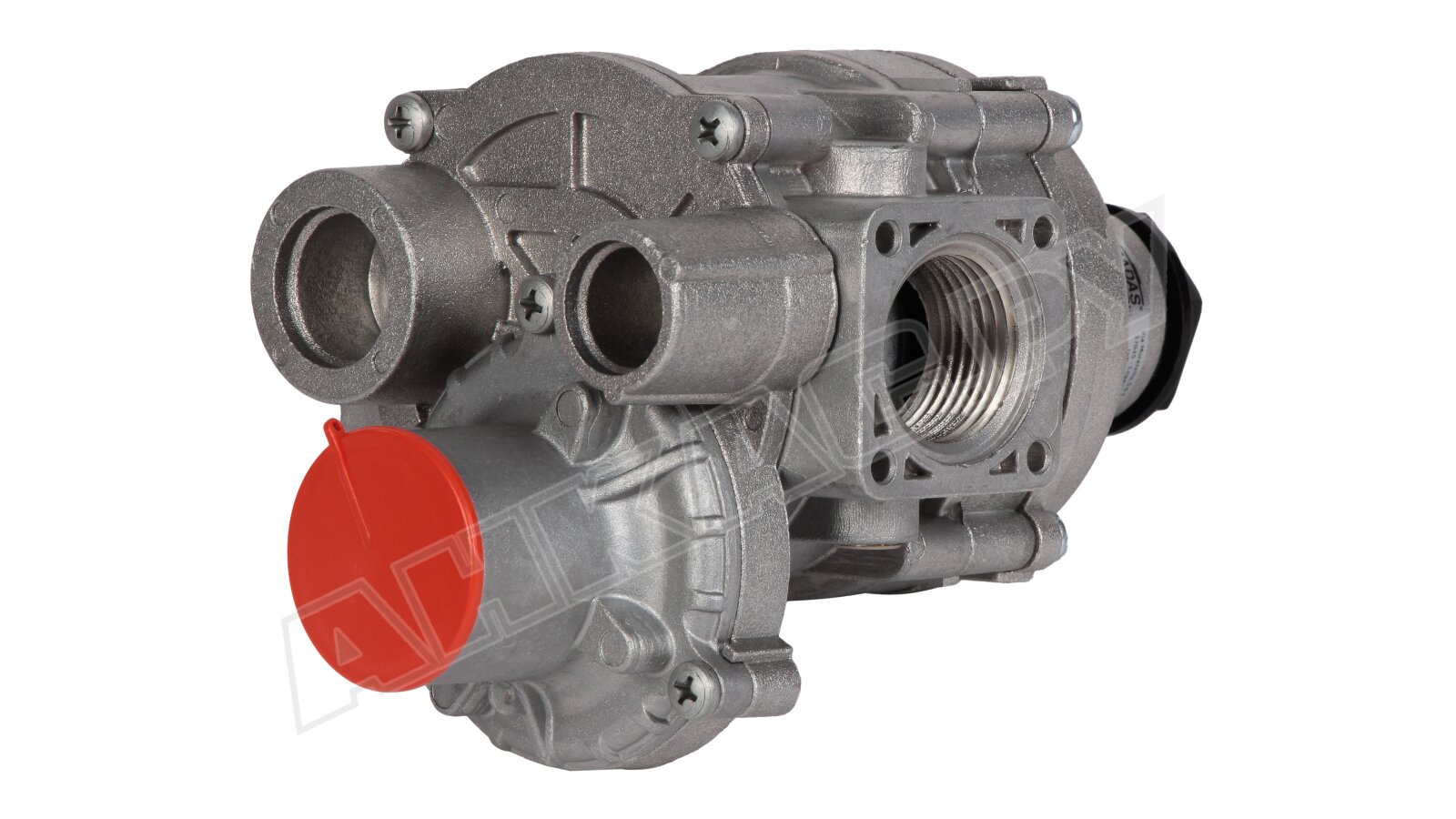

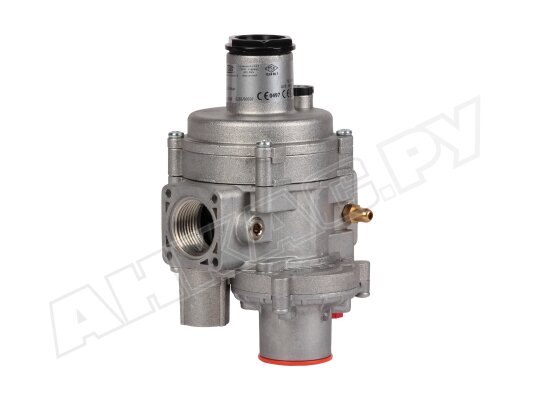

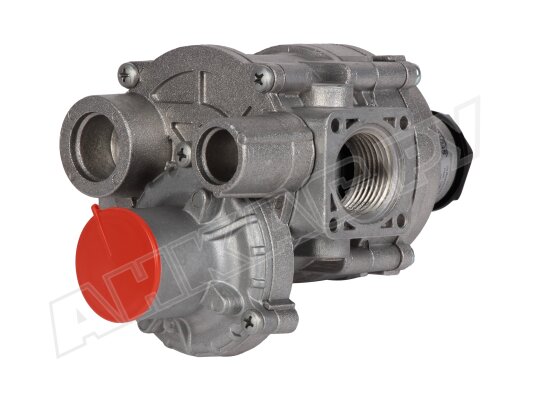

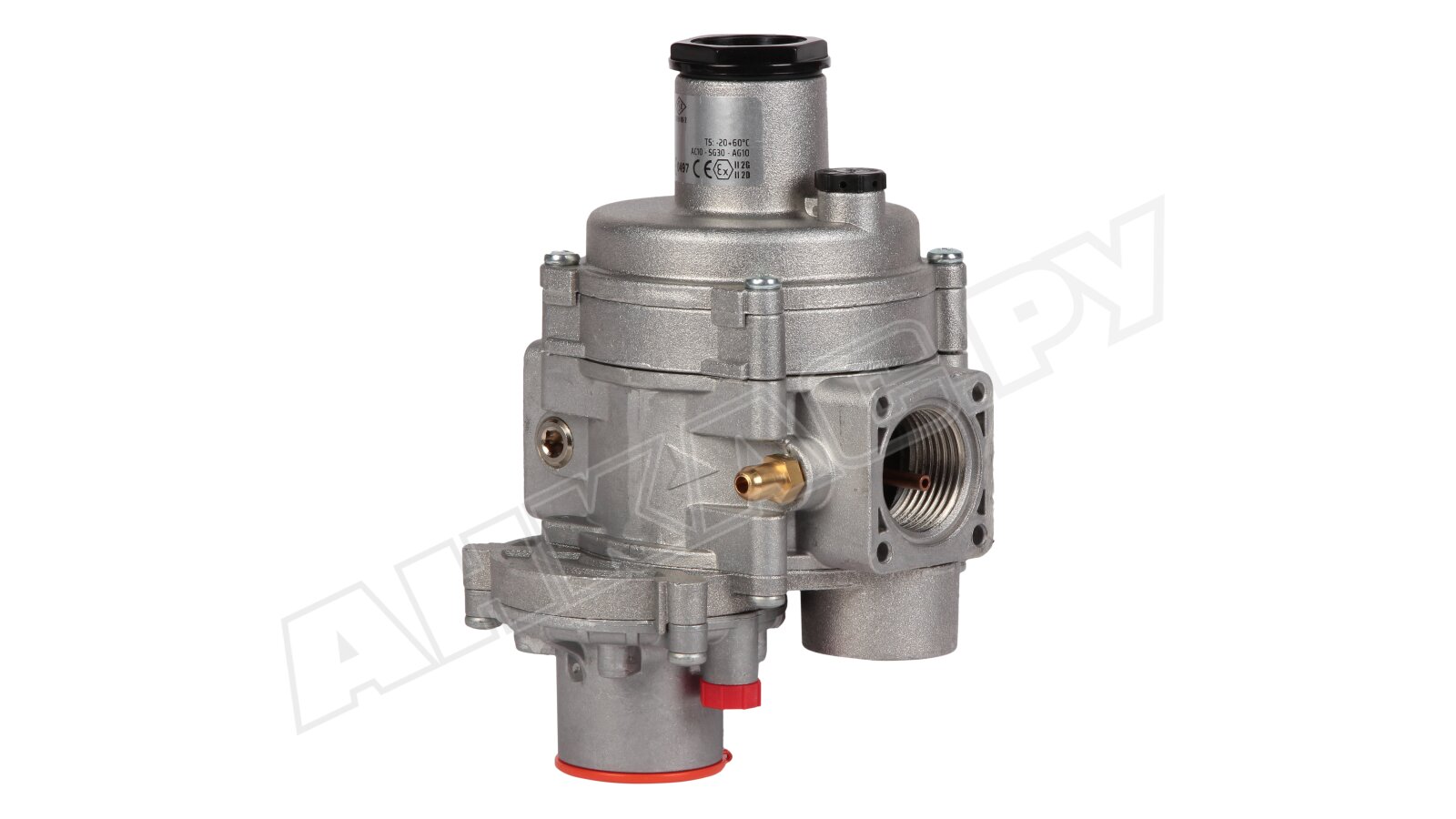

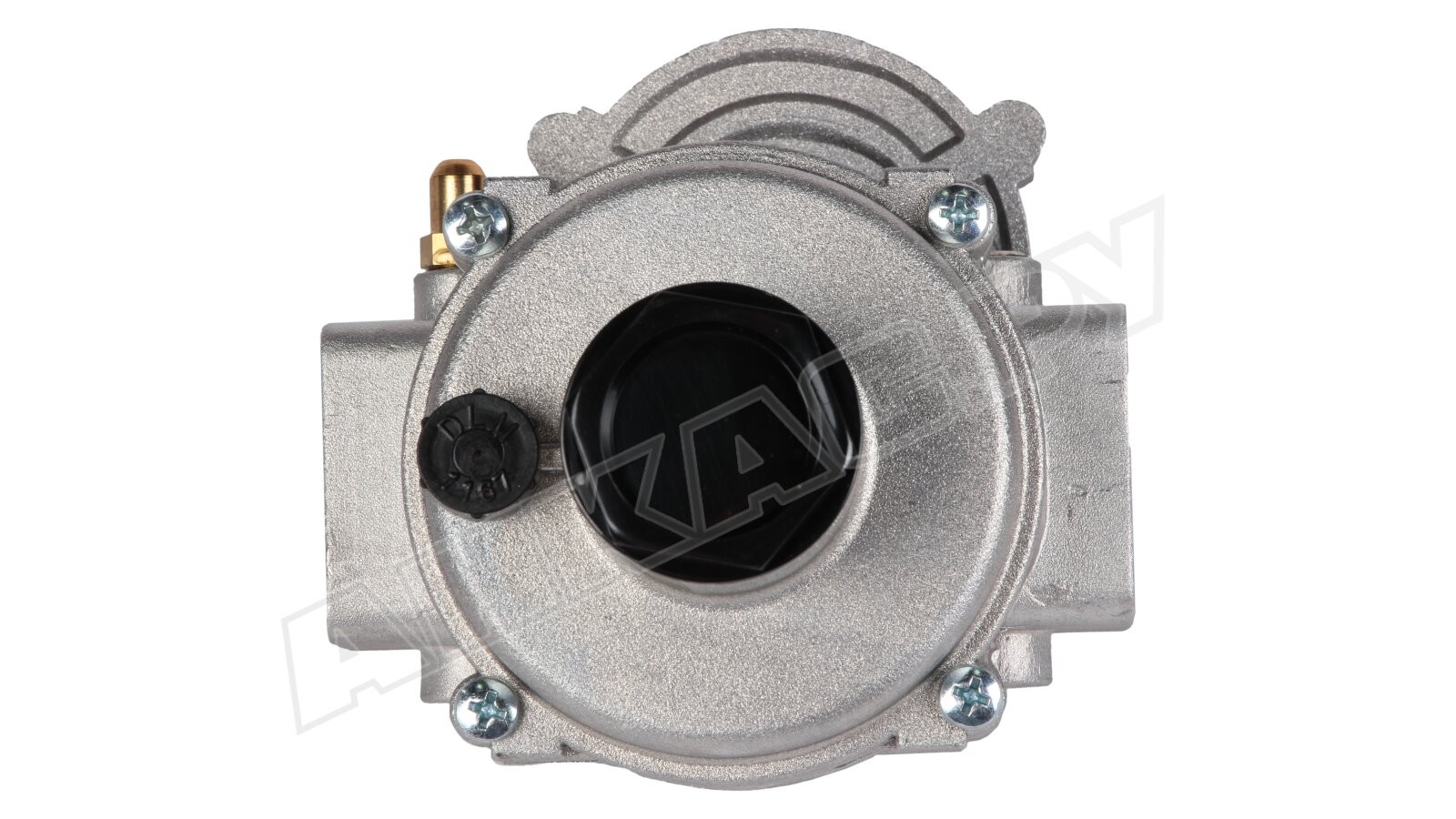

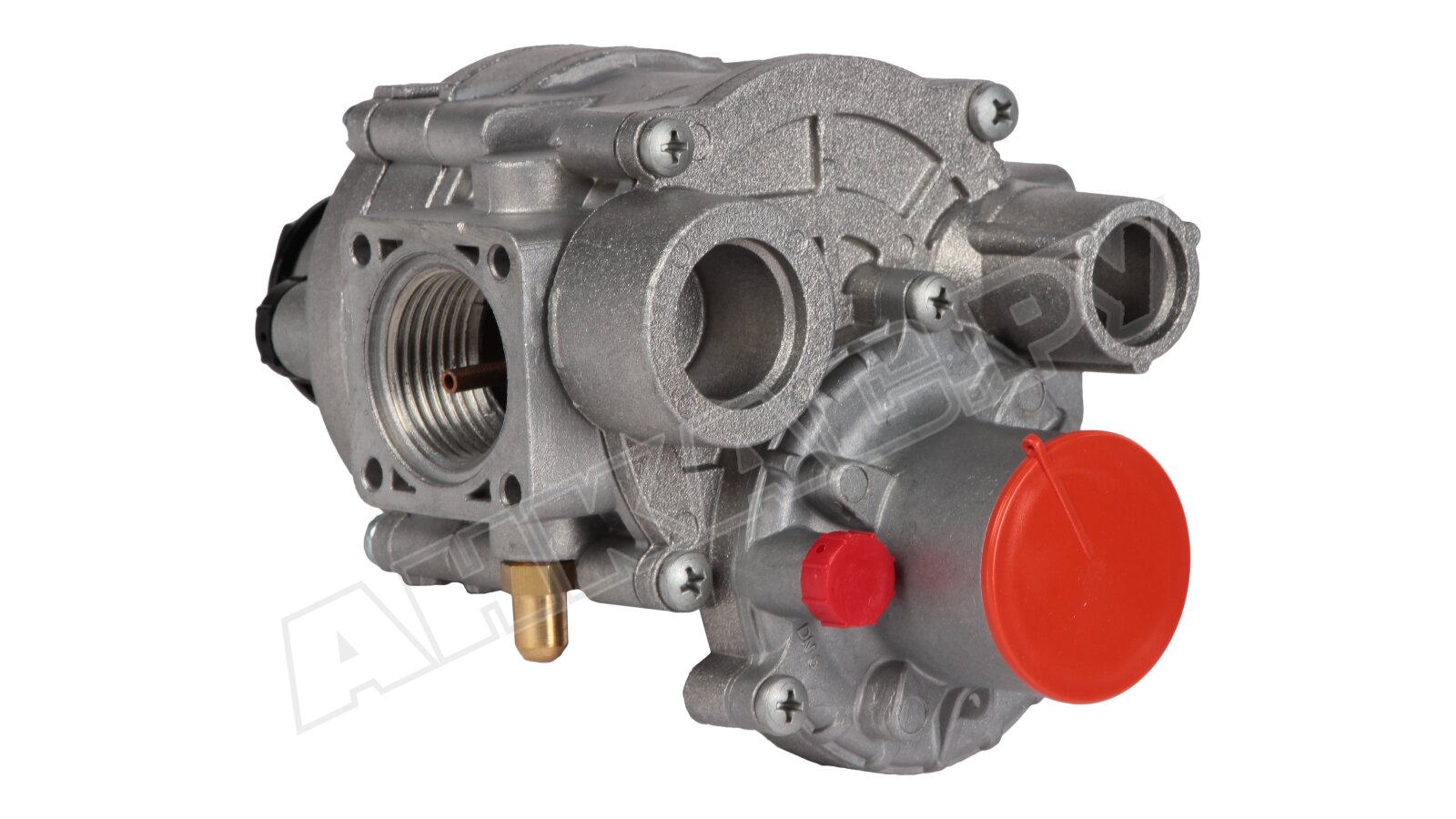

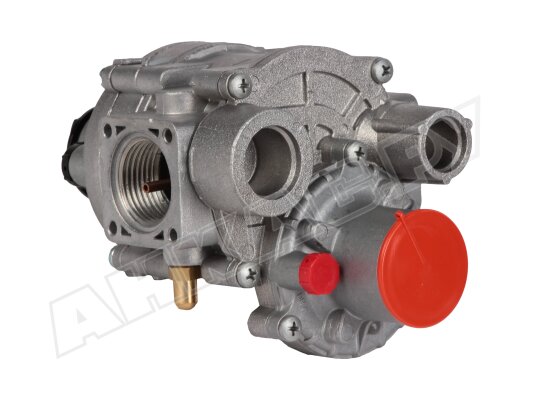

Регулятор давления газа Madas FRG/2MBCZ DN 25, FBC04Z 110

Регулятор давления газа Madas FBC04Z 110 входит в серию «Компакт» с фильтром, которая отличается уменьшенными размерами седла и пропускной способности в сравнении с моделями «Стандарт». Используется в бытовых и промышленных системах с небольшим расходом газа. В состав комбинированной конструкции входят защитные устройства для повышения уровня безопасности газового оборудования.

Регуляторы линейки «КОМПАКТ» укомплектованы:

• предохранительно-запорным клапаном, реагирующим на превышение/ недостаточность выходного давления перекрытием потока газа к потребителю;
• предохранительно-сбросным клапаном, срабатывающим при непродолжительном повышении давления выпуском небольшого количества газа;
• фильтром со способностью очистки 50 микрон;
• компенсационной мембраной, стабилизирующей входное давление;
• заменяемой пружиной регулирования давления.

Применение

Регулятор давления Madas FBC разработан для безопасного понижения входного давления газа и поддержания на необходимом уровне, независимо от перепадов давления в распределительной сети и объема потребления. Благодаря универсальным характеристикам подходит для бытовых и промышленных систем низкого давления, сжигающих природный, сжиженный газ и другие неагрессивные газы по ГОСТ 5542-87.

Основные характеристики:

• уменьшенное седло (диаметр 14 мм), версия «Компакт»;
• максимальное давление в газовой магистрали: 6000 мбар;
• настройка исходящего давления в пределах: 10-30 мбар, точность ±10%;
• минимальная/ максимальная пропускная способность: 0,1/ 25 нм3/ч;
• настройка запорного клапана в пределах: 10-30 мбар/ 12-70 мбар;
• давление сбросного клапана: 11-85 мбар;
• время отсечки потока при срабатывании ПЗК < 1 сек.;
• исполнение класса «А» герметичности по стандарту EN 88-2;
• отверстия с резьбой Rp 1" для монтажа в систему, прямое (линейное) соединение;
• допустимые рабочие температуры: -40...+60 °C.

Особенности установки

Допускается монтаж регулятора на горизонтальный или вертикальный трубопровод. Место эксплуатации: зона 1 или 2 взрывоопасности по ГОСТ. Регулятор давления газа нельзя устанавливать на объектах, где внешняя среда разрушающе воздействует на сталь, алюминий, каучук. В помещениях с плохой вентиляцией следует предусмотреть отвод сбросной трубы от ПСК наружу.

Обслуживание и замена деталей

Регулярно требуется:

• промывать/ заменять фильтр (фильтрующий элемент) – через месяц с момента ввода в эксплуатацию и затем каждые 5 лет;
• контролировать выходное давление, пределы срабатывания ПЗК, ПСК – 1 раз в 6 месяцев;
• заменять рабочую мембрану регулятора и мембрану ПЗК – каждые 5 лет;
• заменять пружину – через 20 лет.

Средний срок эксплуатации регулятора до замены в сборе: 40 лет.

Достоинства:

• комбинированная конструкция с защитными устройствами (ПЗК, ПСК);
• стабильное выходное давление газа независимо от входного давления;
• встроенный фильтр на входе потока;
• безопасная эксплуатация при минусовых температурах;
• высокий уровень герметичности, класс «А»;
• горизонтальное или вертикальное размещение;
• 2-летний гарантийный период.

Регуляторы давления газа Madas FBC выпускаются с различными вариантами соединений: Z – прямое (линейное), R, F – угловое, M – U-образное.
