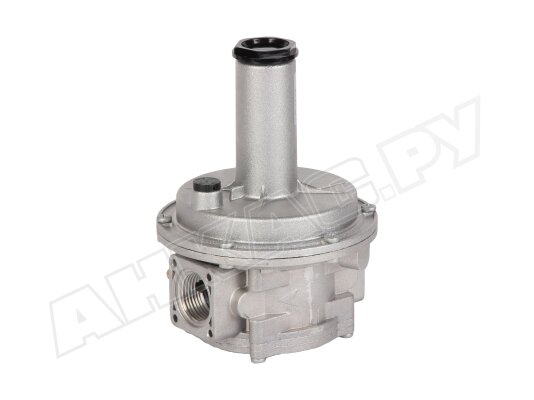

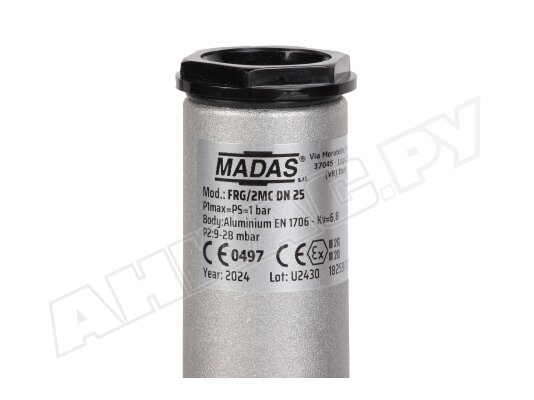

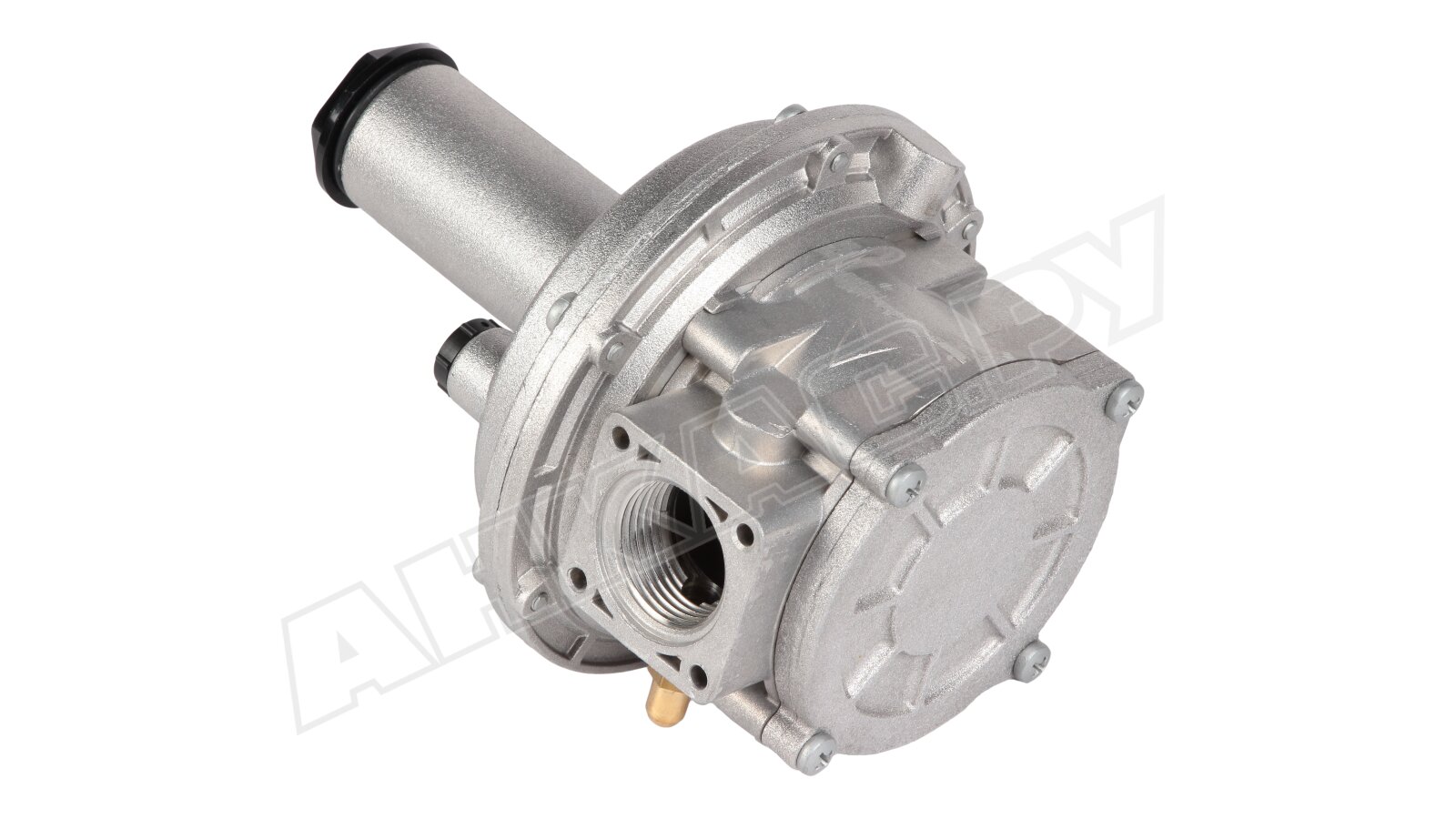

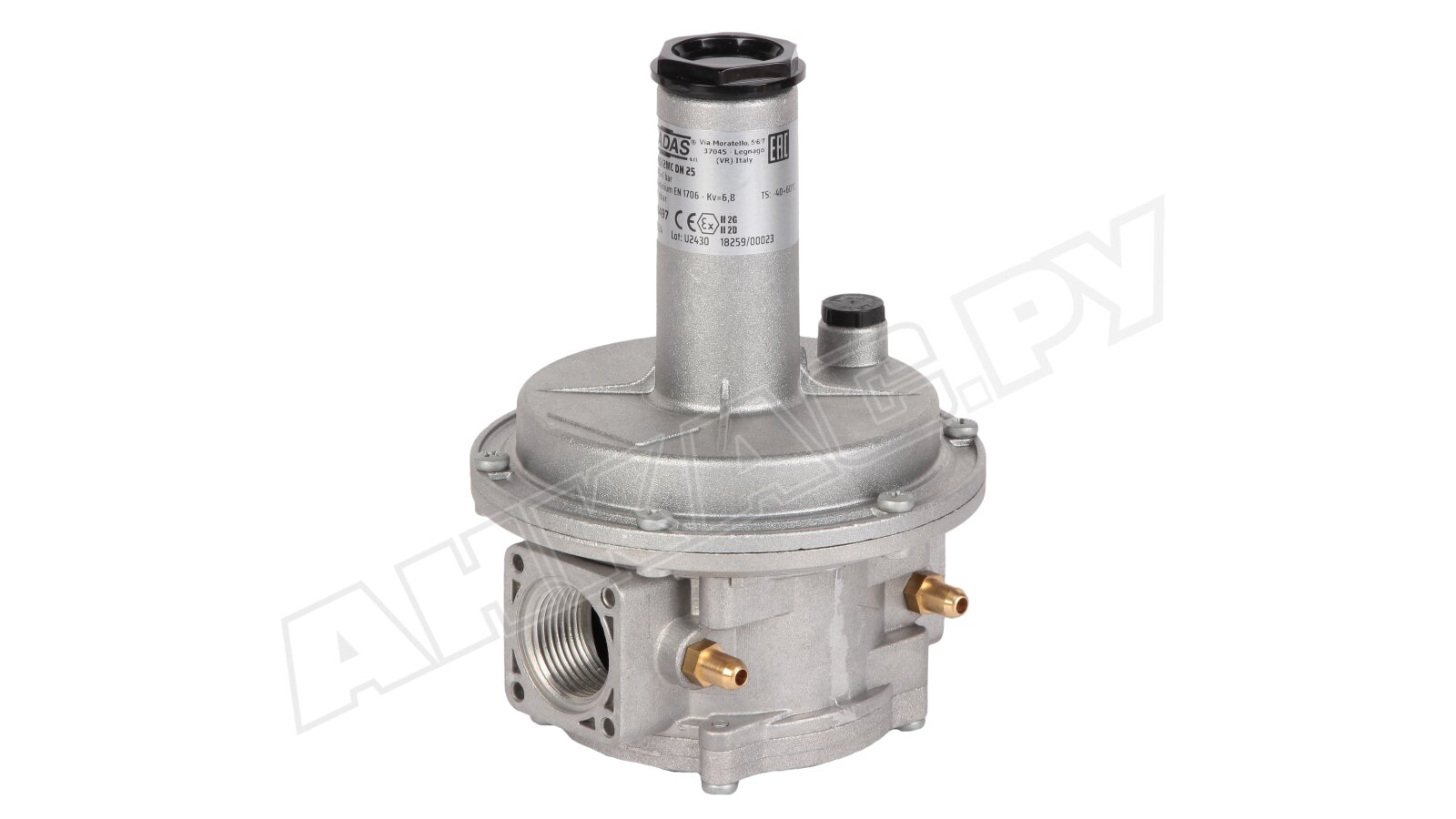

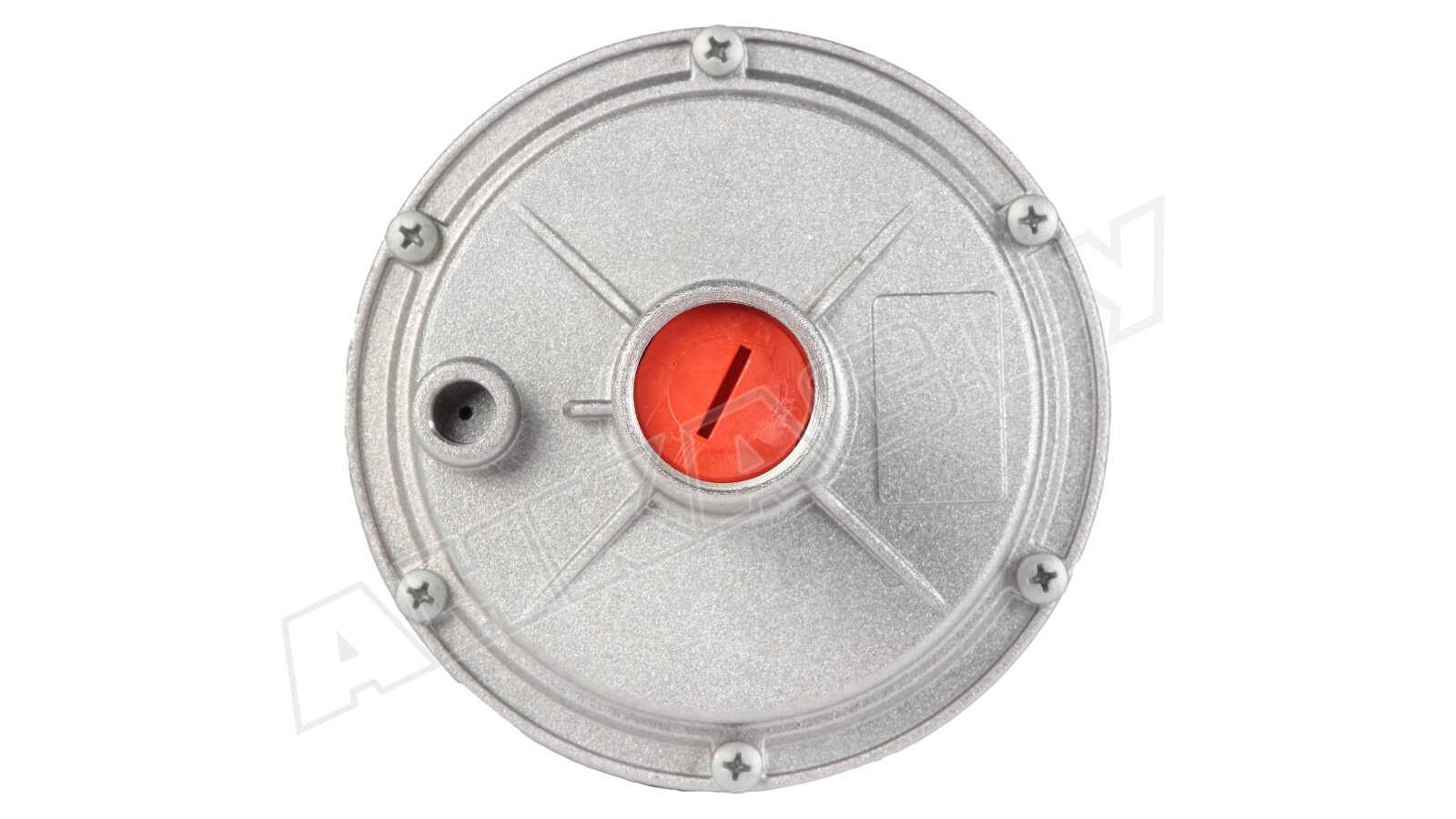

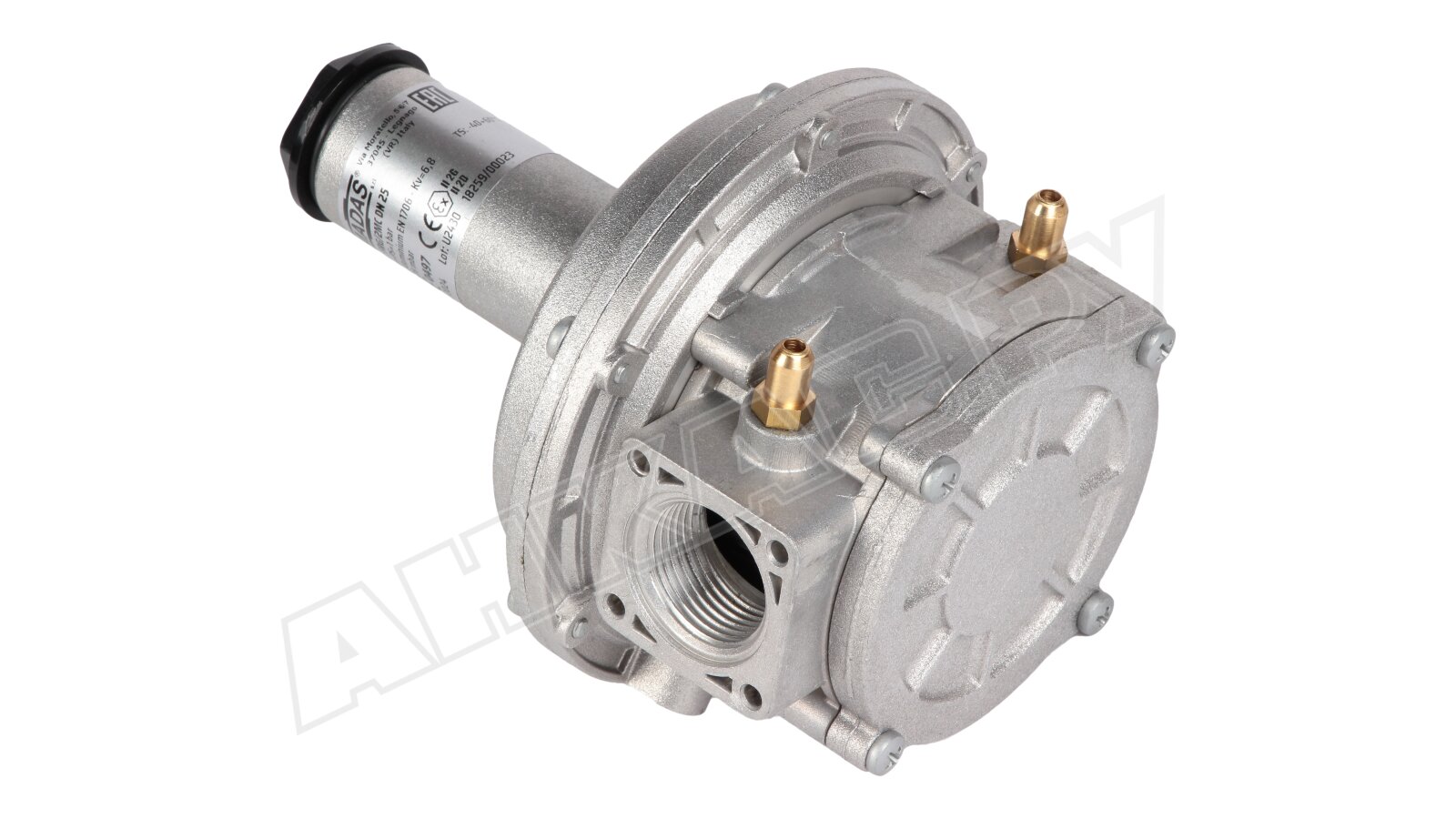

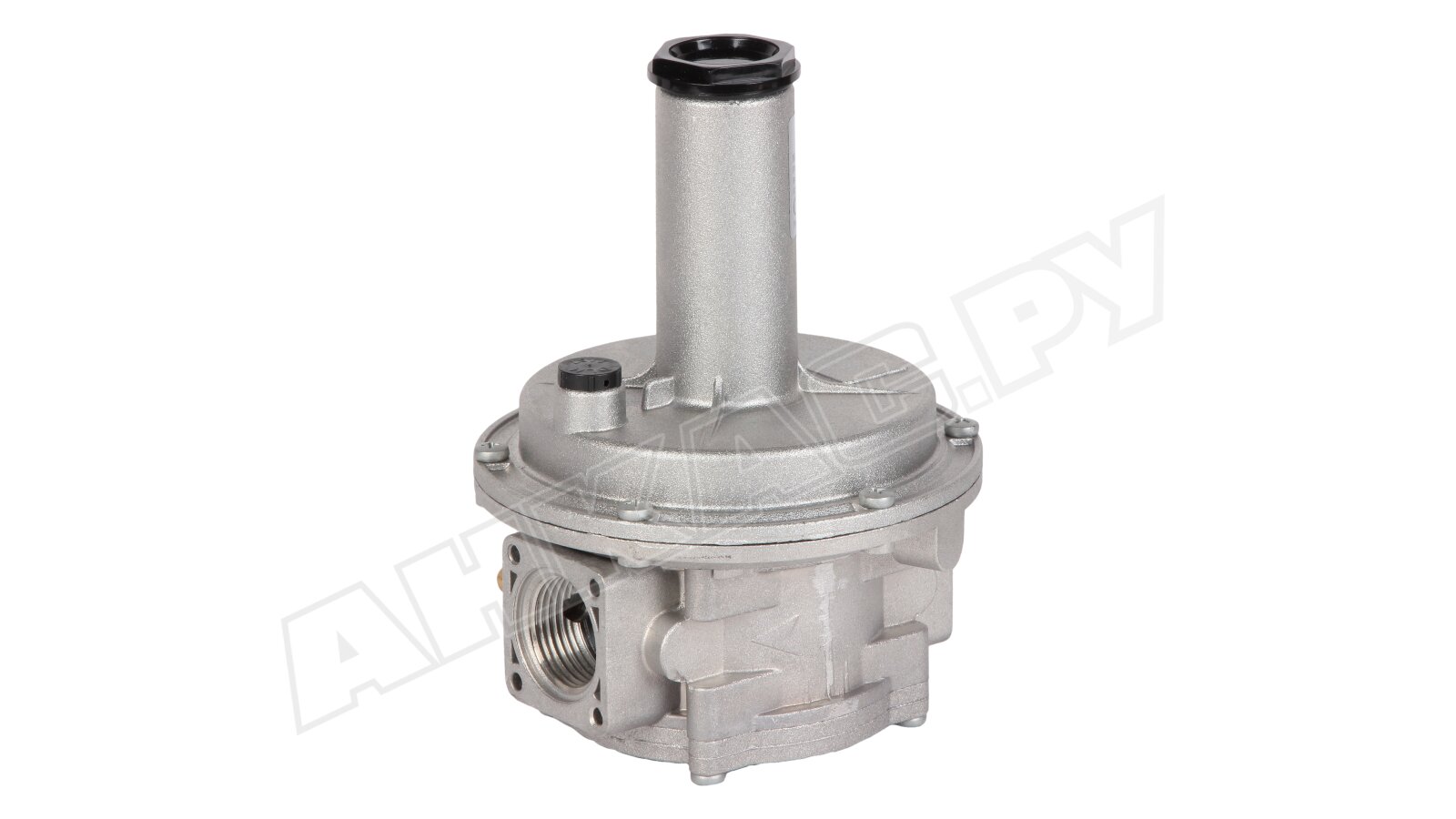

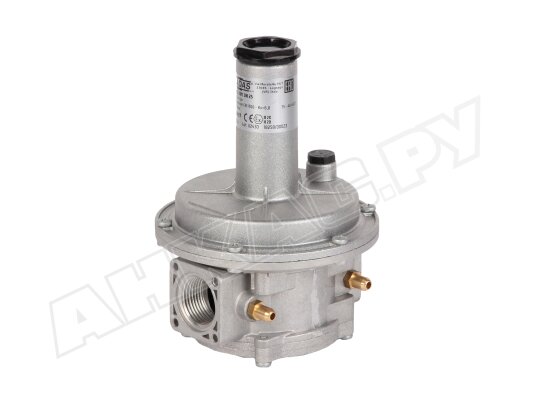

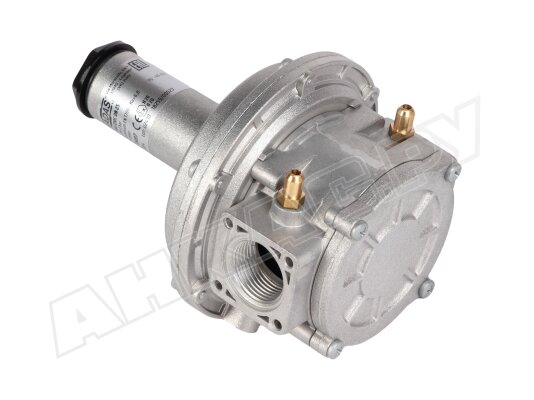

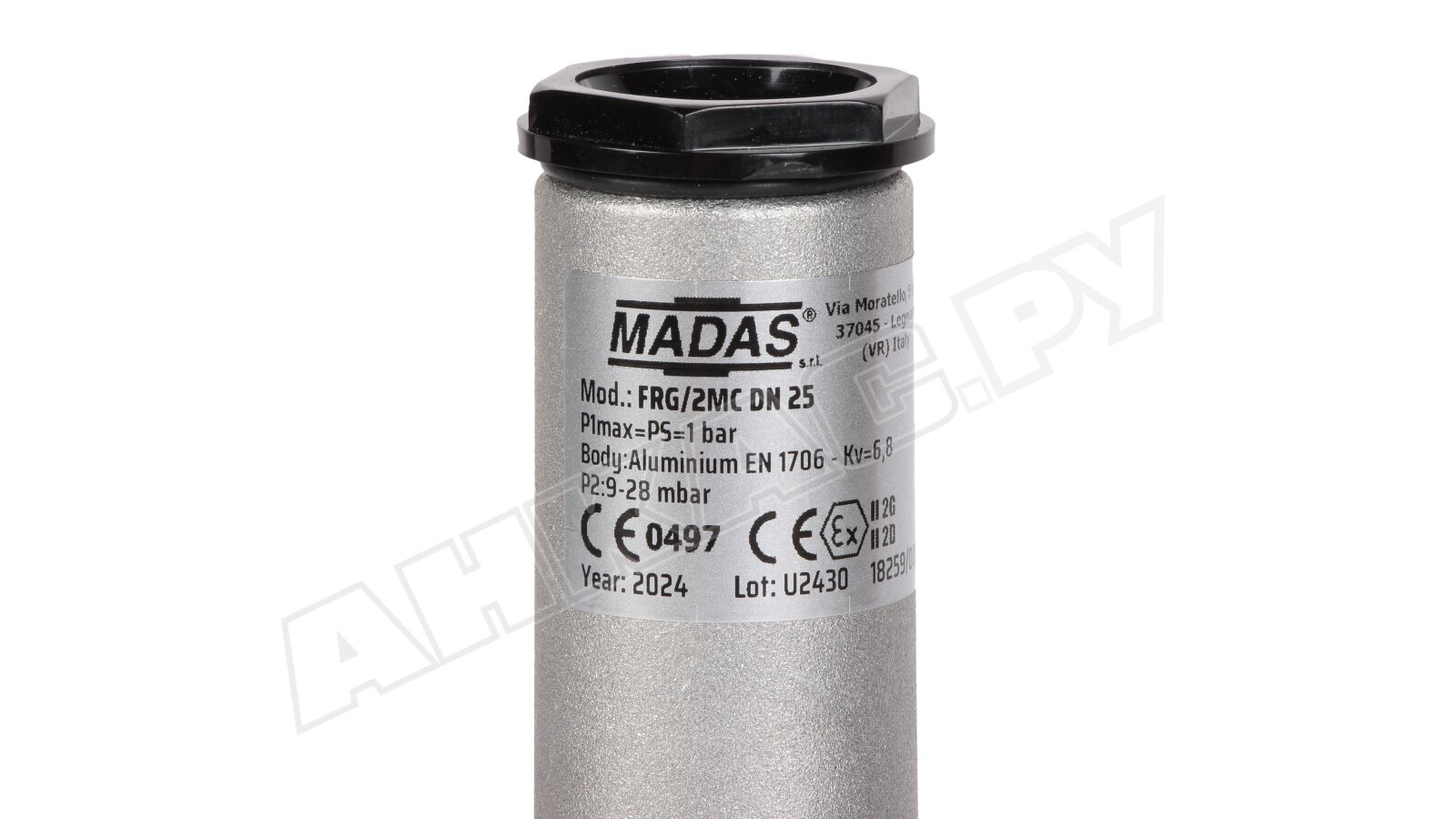

Регулятор давления газа Madas FRG/2MC DN 25, FC04 010

Регулятор давления газа Madas FC04 010 входит в систему автоматического управления подачей газа на горение. Понижает входное давление и поддерживает на заданном уровне, в соответствии с настройками пружины. На горелку газ подается под стабильным давлением. Регулятор рассчитан на использование в системах с давлением во входящей магистрали до 1 бар. Оснащен входным фильтром грубой очистки.

Особенности линейки FC

• Регулятор собран в коррозиестойком алюминиевом корпусе. Конструктивные элементы и уплотнения выполнены из латуни, нержавеющей стали (оцинкованной и марки 430 F), алюминия, NBR-каучука, стекловолокна с 30% нейлона. Фильтрующий элемент изготовлен из виледона.
• Конструкция регулятора рассчитана на эксплуатацию при минусовых температурах внешней среды, до -40 °C.
• Основные элементы: корпус, фильтр грубой очистки, регулировочная пружина, предохранительная, компенсационная и рабочая мембраны, винт настройки. На корпусе находится штуцер для подключения манометра и контроля давления. Интеграция в систему осуществляется с помощью резьбовых соединений.
• Рабочей средой является природный, сжиженный газ, воздух, азот, нейтральные сухие газы.
• Регулятор стабилизирует давление и поддерживает на заданном значении с учетом настройки пружины. Корректировка осуществляется с использованием манометра.

Применение

Регулятор применяется в промышленном топочном оборудовании и других устройствах с давлением в рабочей среды до 1 бар.

Основные параметры:

• диапазон настройки пружины: 10-28 мбар;
• максимальное давление газа на входе в регулятор: 1000 мбар;
• встроенный фильтр на 50 мкм, класс фильтрации G2 (по EN 779);
• резьбовая фиксация, размер отверстия Rp 1";
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• допустимые температуры эксплуатации: -40...+60 °C;
• максимальная поверхностная температура: +60 °C;
• срок службы: 40 лет (замена фильтра и рабочей мембраны через каждые 5 лет).

Монтаж

Регулятор давления может устанавливаться горизонтально и вертикально. Размещается непосредственно перед горелкой или другим устройством, требующим подачи газа/ воздуха под стабильным давлением. Помещение, где устанавливается регулятор, должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Запрещена эксплуатация регулятора в местах с агрессивной средой, способной разрушать материалы корпуса и деталей регулятора.

Для монтажа в систему на корпус регулятора нанесена стрелка, указывающая направление движения потока.

Достоинства:

• стабильное давление газа на выходе;
• очистка потока от грязи и примесей встроенным фильтром;
• надежное соединение на резьбу;
• морозостойкость, эксплуатация в широком диапазоне температур;
• возможность выбора монтажной ориентации.

У нас можно купить регуляторы давления с различными диапазонами настройки пружины и диаметрами соединений. В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, модели с усиленной мембраной. Под заказ доступны регуляторы для работы с биогазом, попутным нефтяным газом.
