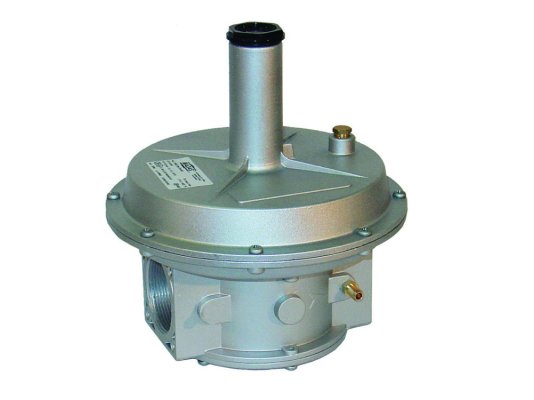

Регулятор давления газа Madas FC06 020

Регулятор давления газа Madas FC06 020 применяется в промышленном топочном оборудовании для автоматического понижения и поддержания давления газа на заданном уровне при любом входном давлении, но не более 1 бар. Монтаж в систему осуществляется с помощью резьбовых соединений.

Рабочая среда

Регулятор давления предназначен для оснащения оборудования, использующего метан, сжиженный газ, воздух, азот, нейтральные газы (только сухой газ). Регуляторы для биогаза и попутного нефтяного газа предоставляются по отдельному запросу.

Конструкция и эксплуатационные особенности

• Регулятор Madas собран в прочном корпусе из алюминиевого сплава. Конструктивные элементы произведены из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона. Фильтроэлемент изготовлен из виледона, уплотнения – из бутадиен-нитрильного каучука.
• Конструкция регулятора рассчитана на промышленную интенсивную эксплуатацию, температурные перепады, химический состав газа, механические воздействия. Может эксплуатироваться при минусовых температурах, до -40 °C.
• Основными элементами регулятора давления являются: корпус, входной фильтр, пружина настройки исходящего давления, предохранительная, компенсационная и рабочая мембраны. Для замеров давления рабочей среды на корпусе предусмотрен штуцер. Регулятор присоединяется с помощью резьбы.
• Давление на выходе из регулятора устанавливается путем регулировки пружины. Задание уставки необходимо выполнять с использованием манометра.

Применение

Регулятор применяется в промышленном газовом оборудовании и других установках с давлением на входе не более 1000 мбар. Обеспечивает стабильное выходное давление независимо от давления газа/ воздуха в подающей магистрали.

Основные параметры:

• регулировка пружины в диапазоне: 13-23 мбар;
• встроенный фильтр на 50 мкм, класс фильтрации G2 (по EN 779);
• отверстия с резьбой Rp 1 1/2" для быстрого и герметичного соединения;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• диапазон рабочих температур: -40...+60 °C;
• давление газа на входе в регулятор: не более 1000 мбар;
• максимальная поверхностная температура: +60 °C;
• заявленный производителем срок эксплуатации: 40 лет (с регулярной заменой входного фильтра и рабочей мембраны).

Монтаж

Регулятор давления может монтироваться на горизонтальном и вертикальном трубопроводе. Размещается перед горелочным устройством. Монтаж регулятора выполняется с учетом направления стрелки на корпусе (должна быть повернута в сторону горелки).

Помещение, в котором устанавливается регулятор, должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Запрещено использование регулятора в условиях агрессивного воздействия внешней среды, способной разрушить алюминий, сталь, каучук.

Достоинства:

• точные выходные параметры давления;
• фильтрация потока, удаление всех загрязнений от 50 мкм;
• герметичное присоединение на резьбу;
• морозостойкое исполнение;
• горизонтальный/ вертикальный монтаж.

На нашем сайте также можно купить регуляторы давления с другими настройками пружины и размерами отверстий для монтажа. В онлайн-каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Узнать больше информации можно у наших консультантов.
