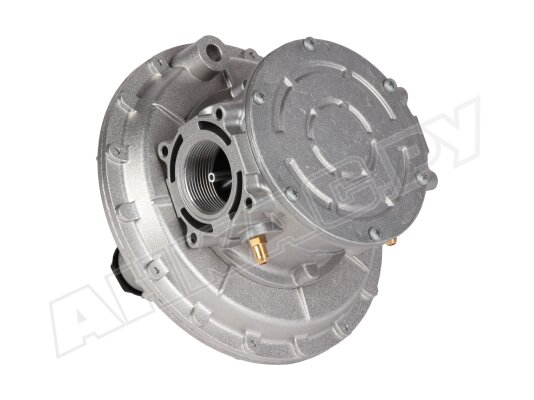

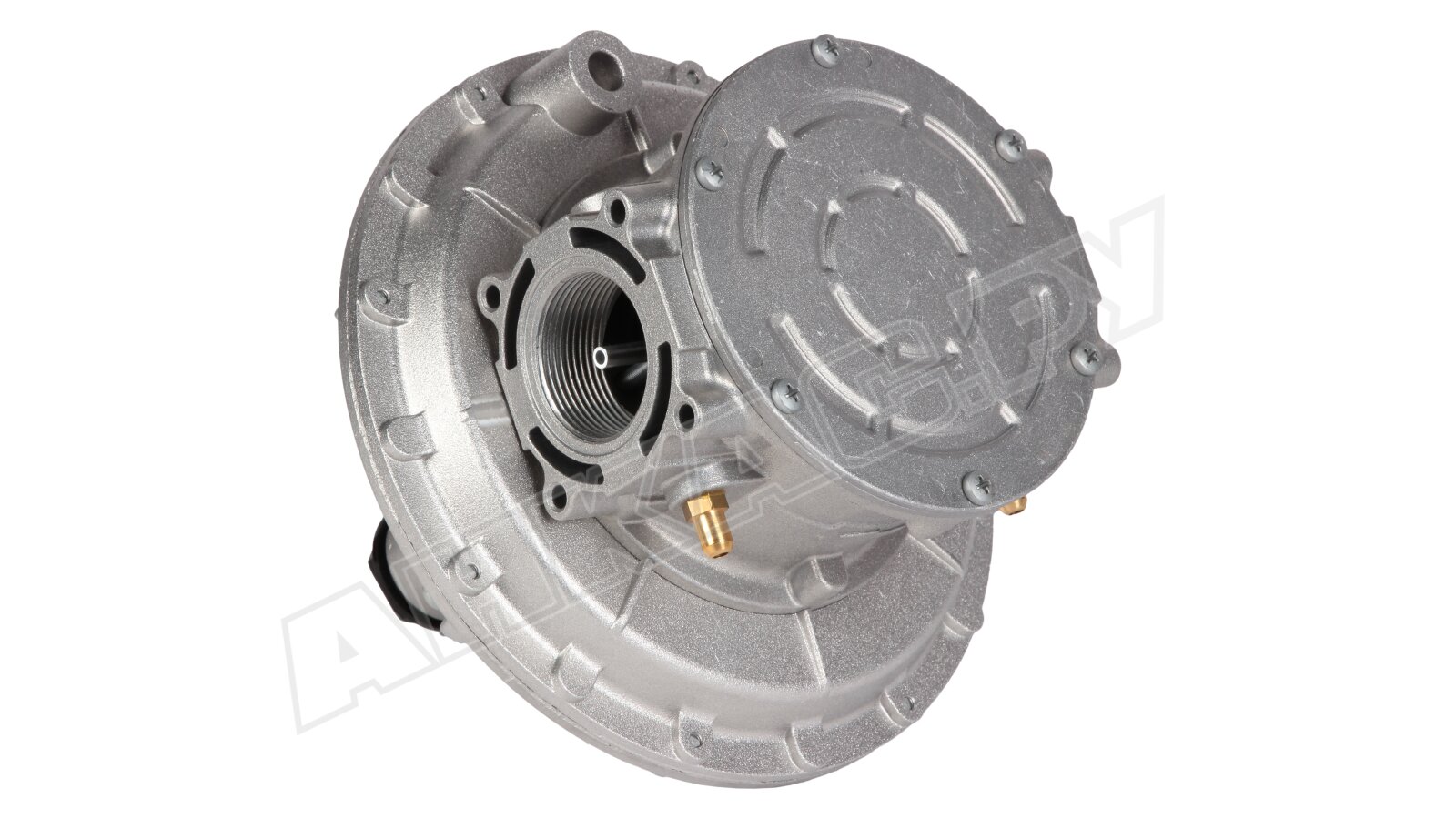

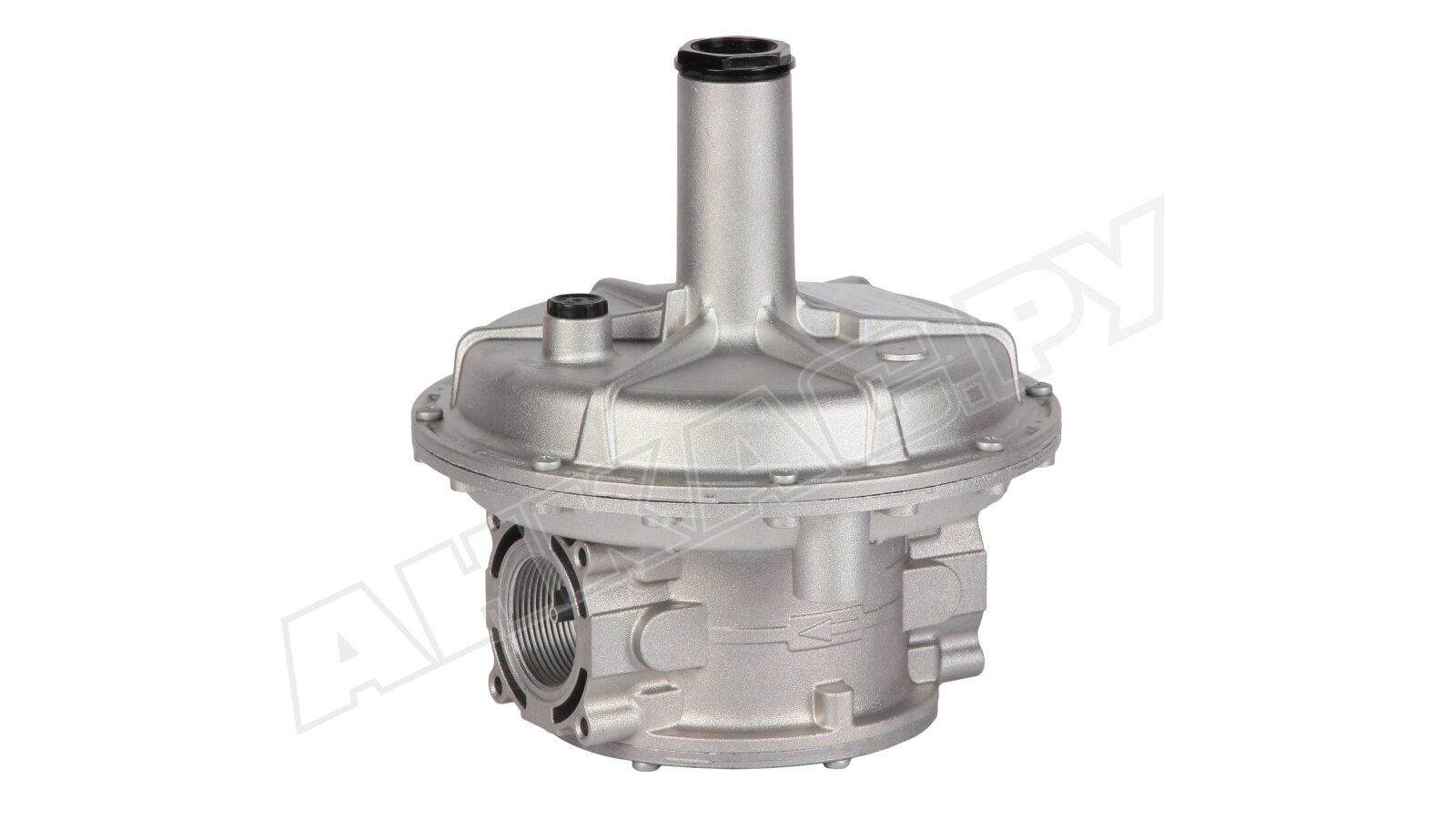

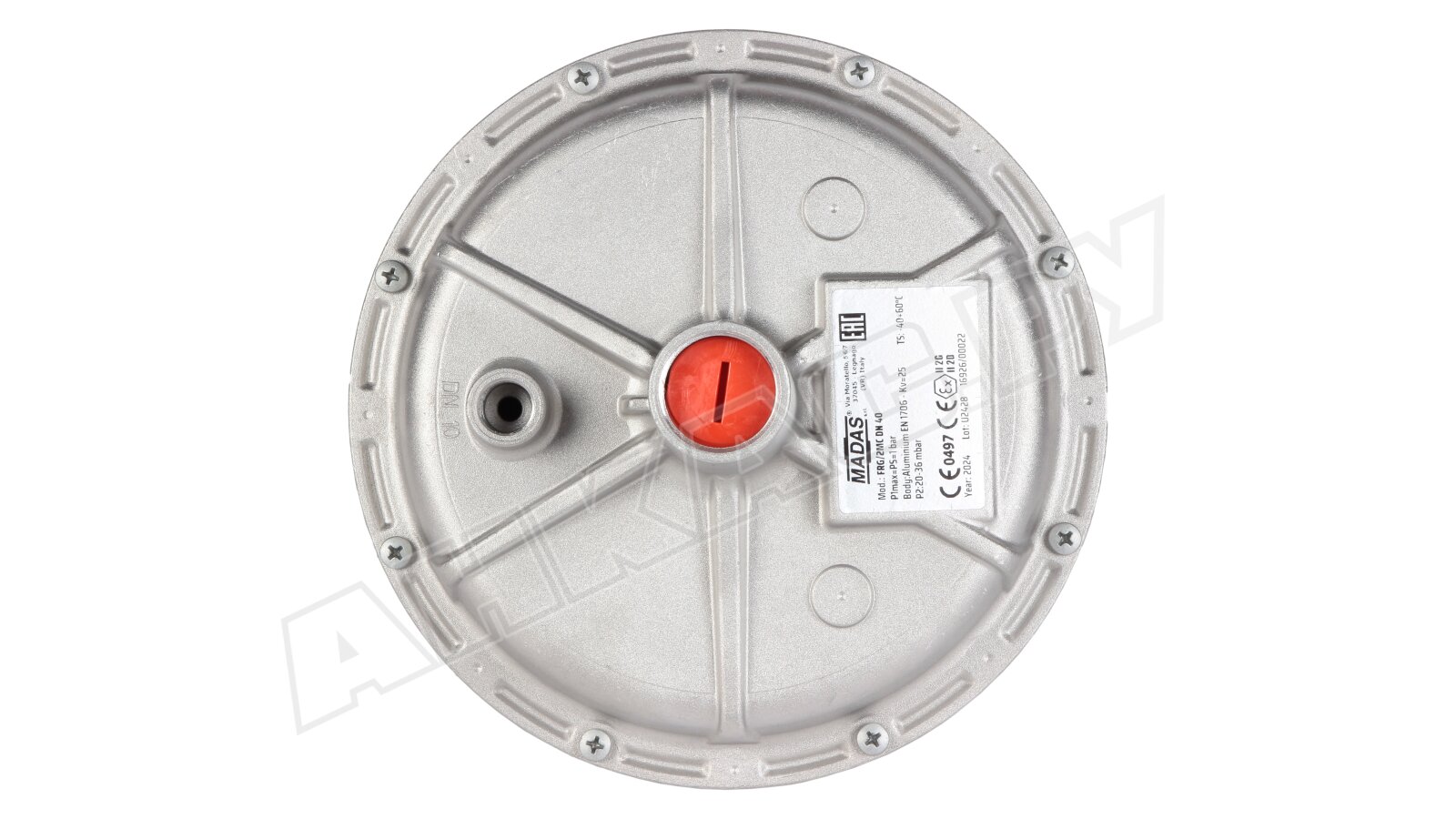

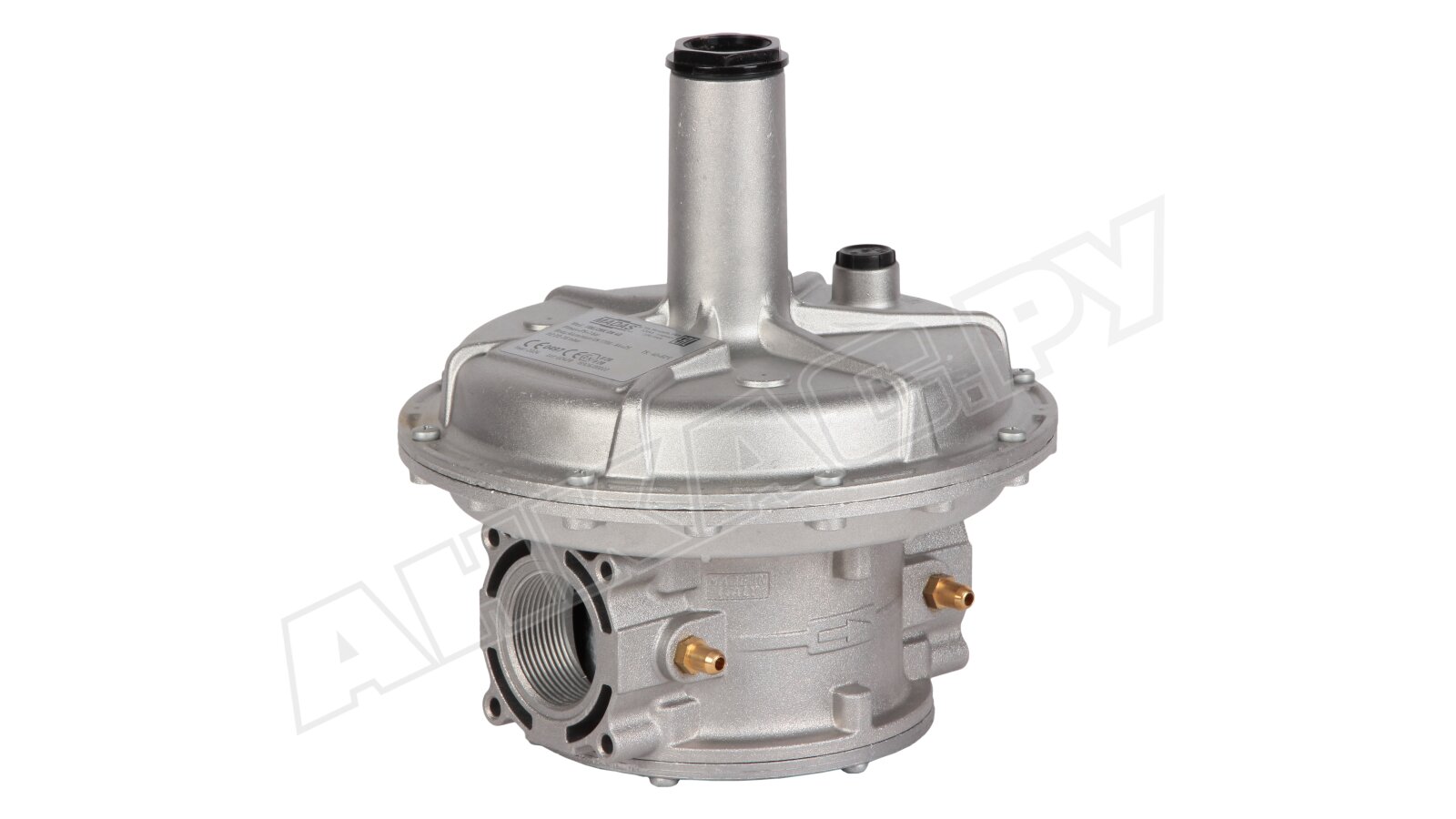

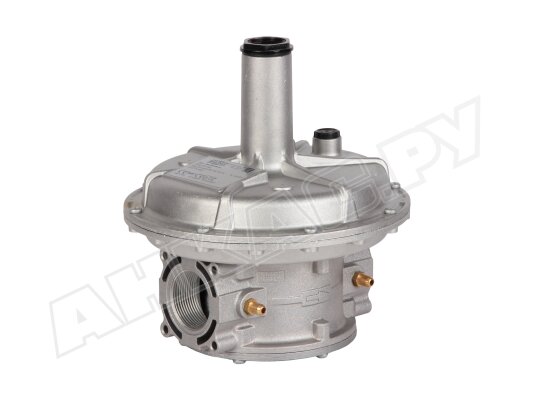

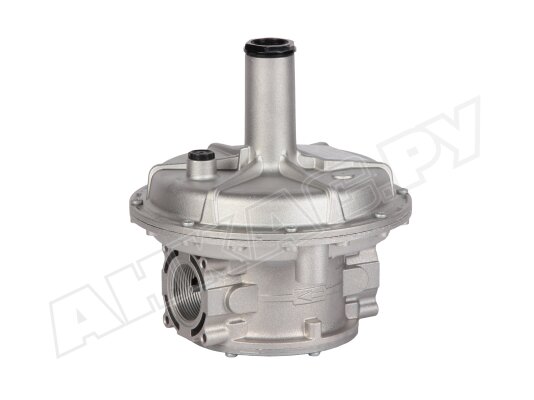

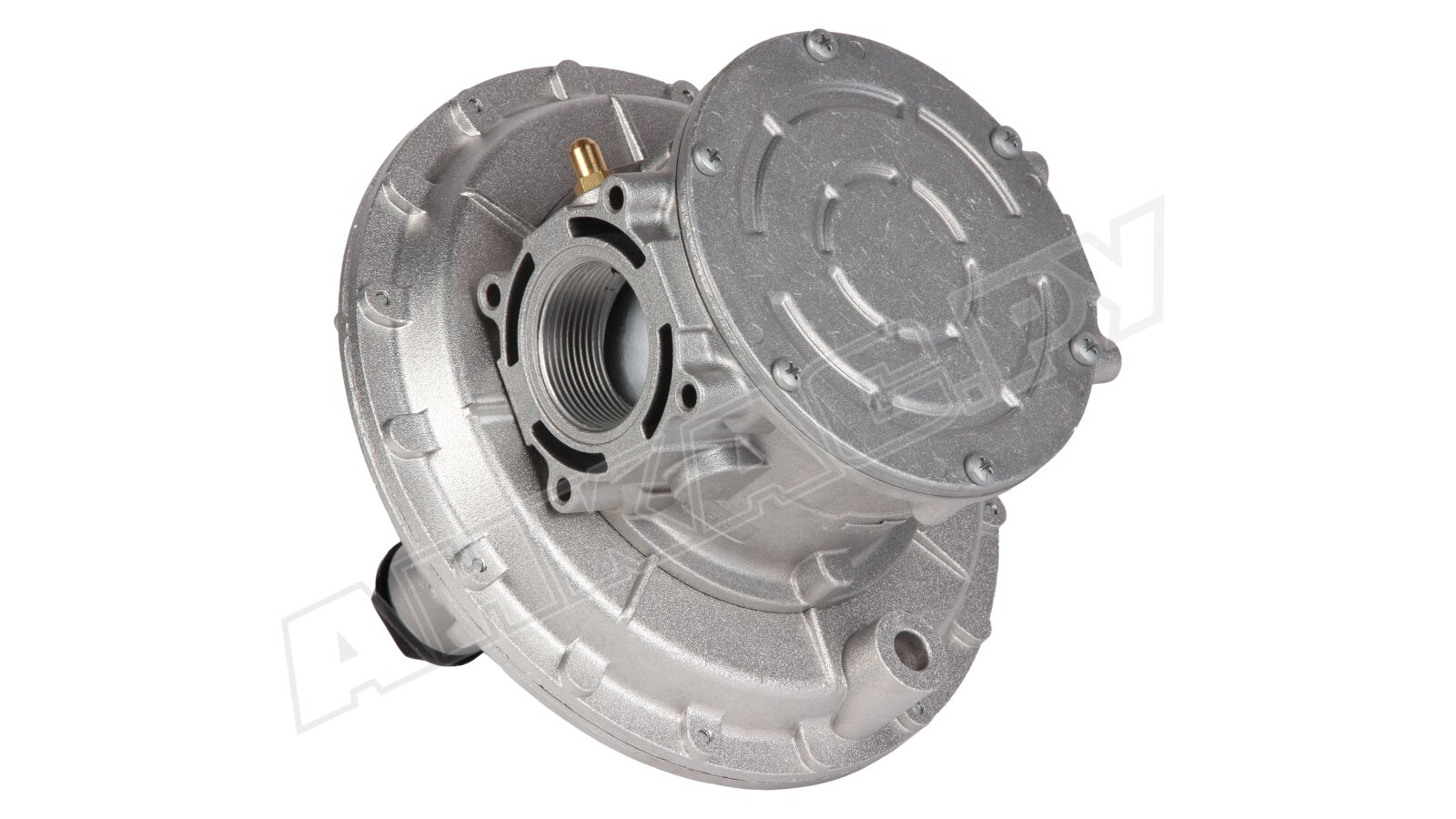

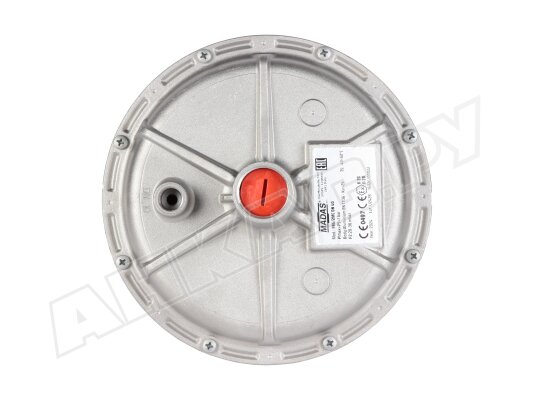

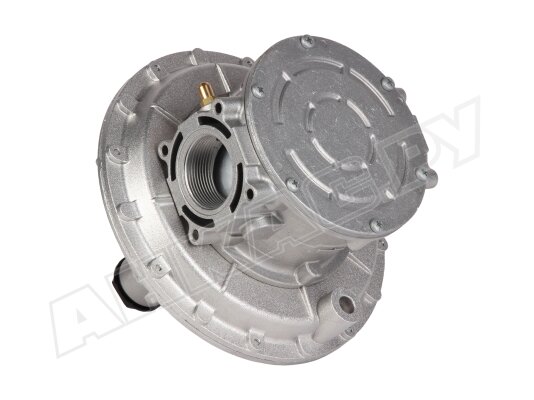

Регулятор давления газа Madas FRG/2MC DN 40, FC06 030

Регулятор давления газа Madas FC06 030 встраивается в системы сжигания газа для стабилизации и поддержания давления на оптимальном уровне независимо от давления в газораспределительной сети. Рассчитан на входное давление 1 бар. Характеризуется надежным исполнением, продолжительной службой (40 лет), точными выходными параметрами, морозостойкостью (до -40 °C). Монтируется с помощью резьбовых соединений.

Рабочая среда

Регулятор давления предназначен для сборки промышленных систем, использующих природный, сжиженный газ, воздух, азот, другие нейтральные газы (только сухой газ). Модификации для биогаза и попутного нефтяного газа могут предоставляться по запросу.

Конструкция и особенности

• Регулятор Madas снабжен коррозиестойким алюминиевым корпусом. Рабочие узлы выполнены из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона. Для изготовления фильтрующего элемента использован виледон. Материал уплотнений – бутадиен-нитрильный каучук.
• Конструктивные элементы рассчитаны на контакт с газообразной средой, устойчивы к температурным воздействиям, износу, коррозии. Регулятор может эксплуатироваться при температурах до -40 °C.
• Основные детали регулятора: входной фильтр, регулировочная пружина, предохранительная, компенсационная и рабочая мембраны. Для контроля давления газа на корпусе смонтирован штуцер. Присоединение к трубопроводу осуществляется на резьбу.
• Давление на выходе из регулятора задается с помощью настройки пружины в рамках доступного диапазона. Для контроля давления необходимо использовать манометр.

Применение

Регулятор служит для поддержания давления газа и обеспечения необходимого расхода, эффективной работы горелочного устройства. Давление после регулятора остается неизменным независимо от перепадов давления в магистрали подачи.

Основные рабочие и эксплуатационные характеристики:

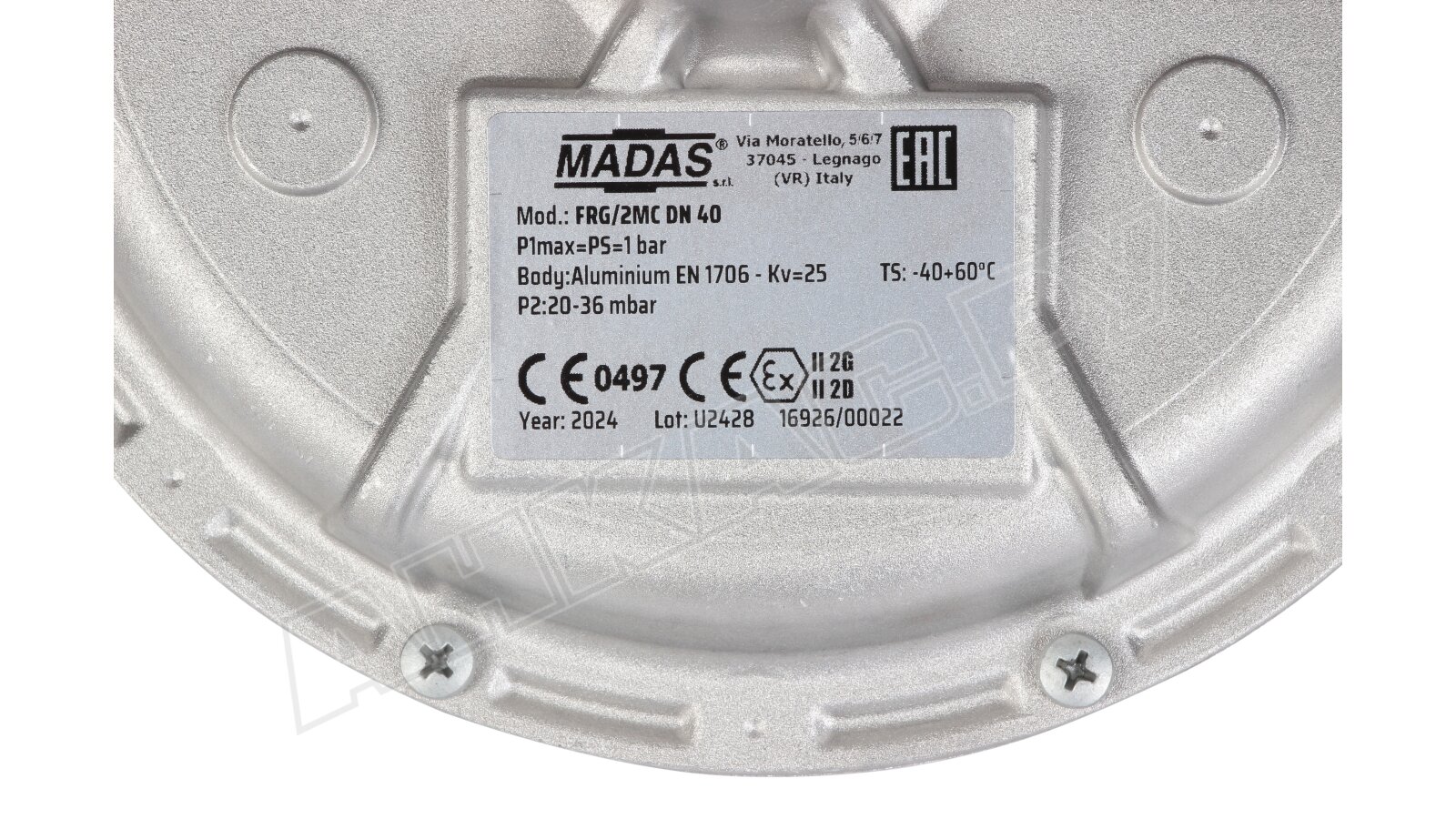

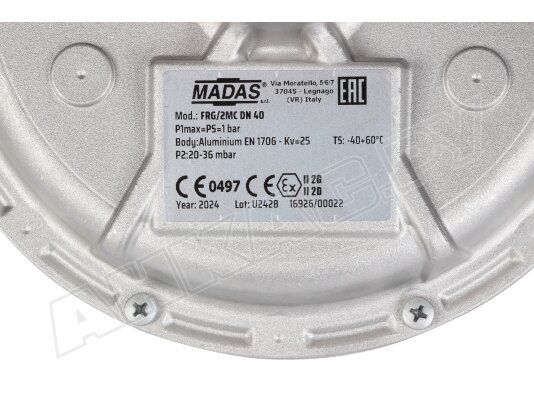

• диапазон регулировки пружины: 20-36 мбар;
• интегрированный фильтр со способностью очистки 50 мкм, класс G2 по EN 779;
• отверстия с резьбой Rp 1 1/2" для герметичной сборки системы;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• температурный диапазон: -40...+60 °C;
• давление газа перед регулятором: максимум 1000 мбар;
• поверхностная температура: не более +60 °C;
• заявленный производителем срок службы: 40 лет (фильтр и рабочая мембрана требуют периодической замены).

Монтаж

Регулятор давления может устанавливаться на горизонтальном и вертикальном трубопроводе. Монтируется непосредственно перед горелочным устройством. Место размещения регулятора должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Не допускается монтаж регулятора при агрессивном воздействии внешней среды, способной разрушить материал конструкции (алюминий, сталь, каучук).

Установка регулятора на трубопровод выполняется с учетом направления стрелки, указанной на корпусе (должна совпадать с направлением течения газа).

Достоинства:

• точные выходные параметры давления;
• очистка газа встроенным фильтром;
• герметичное присоединение с помощью резьбы;
• морозостойкость, широкий диапазон эксплуатационных температур;
• горизонтальный/ вертикальный монтаж;
• внушительный ресурс службы.

У нас можно купить регуляторы давления с разными диапазонами пружин и диаметрами соединительных отверстий. В каталоге представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Другую интересующую информацию по заказу можно получить у консультантов АНКАС.
