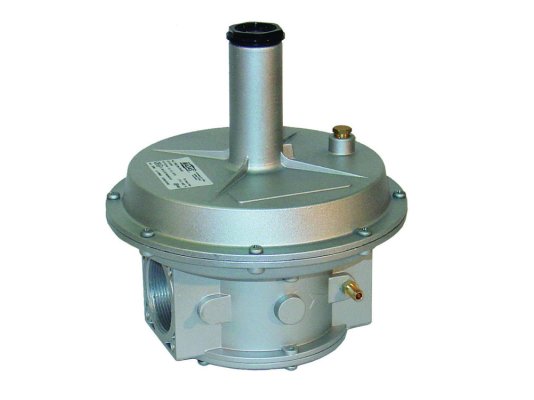

Регулятор давления газа Madas FC07 010

Регулятор давления газа Madas FC07 010 входит в линейку со встроенным фильтром. Применяется для снижения и поддержания в автоматическом режиме давления газа перед горелкой, достижения необходимого расхода и эффективного горения. Рассчитан на использование в системах с давлением в магистрали до 1 бар. Характеризуется коррозие-, морозостойкостью, точными параметрами давления на выходе, продолжительной службой (40 лет). Сертифицирован по EN 88-2.

Конструкция и особенности

• Основными элементами конструкции являются корпус, фильтр грубой очистки, регулировочная пружина, предохранительная, компенсационная и рабочая мембрана. Для замеров давления на корпусе смонтирован штуцер. Монтаж в систему осуществляется с помощью резьбовых соединений.
• При изготовлении регулятора использованы материалы, стойкие к составу газов, температурным, механическим воздействиям, эксплуатационным нагрузкам, давлению среды. Корпус и крышка выполнены из алюминия, рабочие элементы – из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминиевого сплава, стекловолокна с 30% нейлона, фильтрующая вставка – из виледона, уплотнения – из бутадиен-нитрильного каучука.
• Выходное давление устанавливается путем настройки регулировочной пружины. Для задания параметров потребуется манометр.

Рабочая среда

Регулятор давления служит для работы с метаном, сжиженным газом, воздухом, азотом и другой нейтральной средой (только сухие газы). Под заказ доступны модификации для биогаза и попутного нефтяного газа.

Основные характеристики:

• диапазон настройки пружины: 8-13 мбар;
• фильтр со способностью очистки 50 мкм, класс G2 по EN 779;
• максимальное давление газа перед регулятором: 1000 мбар;
• резьбовое присоединение Rp 2";
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• поверхностная температура: не выше +60 °C;
• срок службы: 40 лет (периодически необходимо заменять фильтр и рабочую мембрану).

Установка и условия эксплуатации

Регулятор давления может устанавливаться на горизонтальный и вертикальный трубопровод, перед горелкой. На корпус регулятора нанесена стрелка, указывающая направление потока газа, что следует учитывать при монтаже.

Требование к помещению котельной: соответствие 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Допустимые рабочие температуры: -40...+60 °C. Регулятор не рассчитан на эксплуатацию в условиях агрессивного воздействия окружающей среды, которая может разрушить материал корпуса и частей конструкции (алюминий, сталь, каучук).

Достоинства:

• стабильные выходные параметры давления при любом давлении на входе;
• встроенный фильтр грубой очистки;
• морозостойкое исполнение;
• вариативность монтажа;
• значительный (40 лет) эксплуатационный ресурс.

На сайте можно купить регуляторы давления необходимых параметров. Производитель рекомендует учитывать давление в магистрали и уровень давления в начале горелочного устройства для достижения необходимого расхода. В каталоге доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с различными диапазонами давления, резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, версии с усиленной мембраной.
