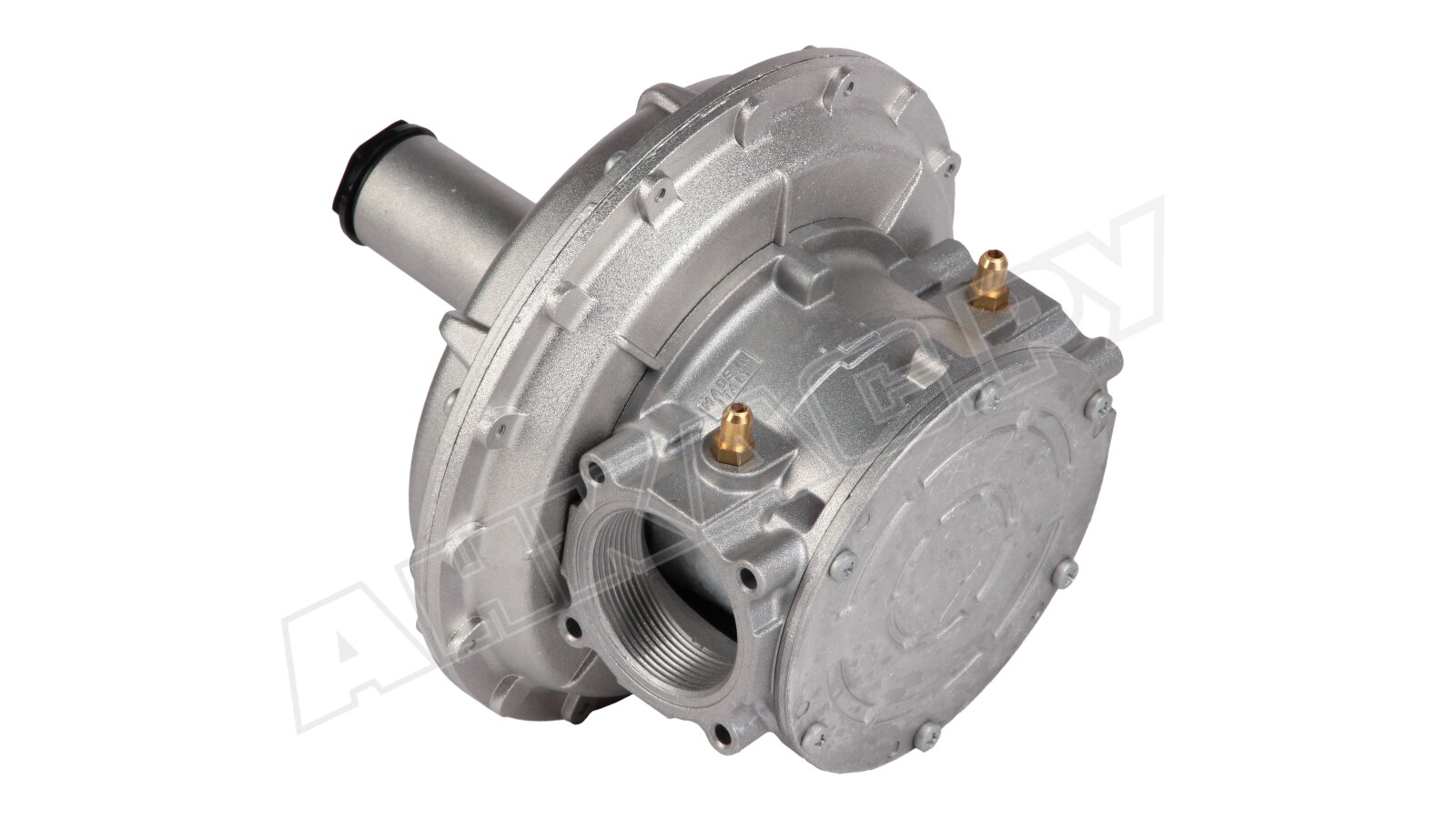

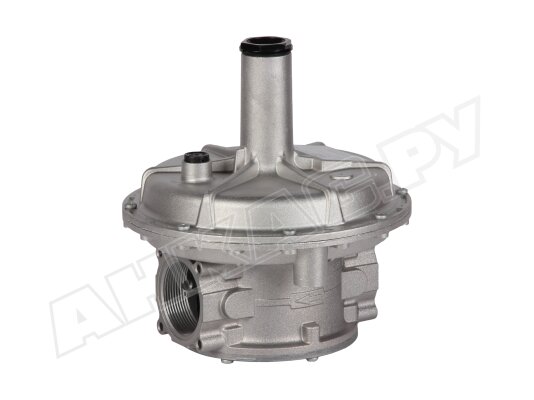

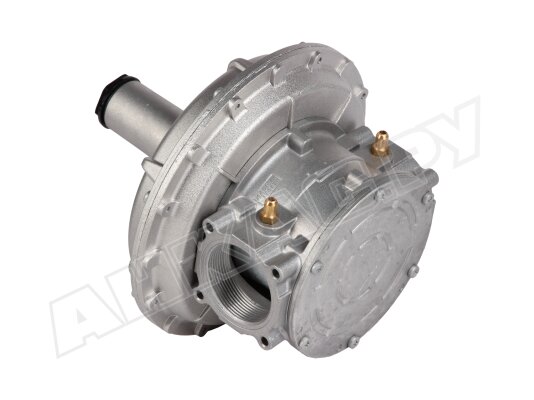

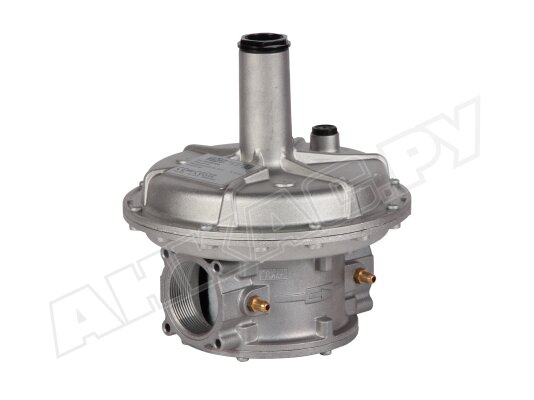

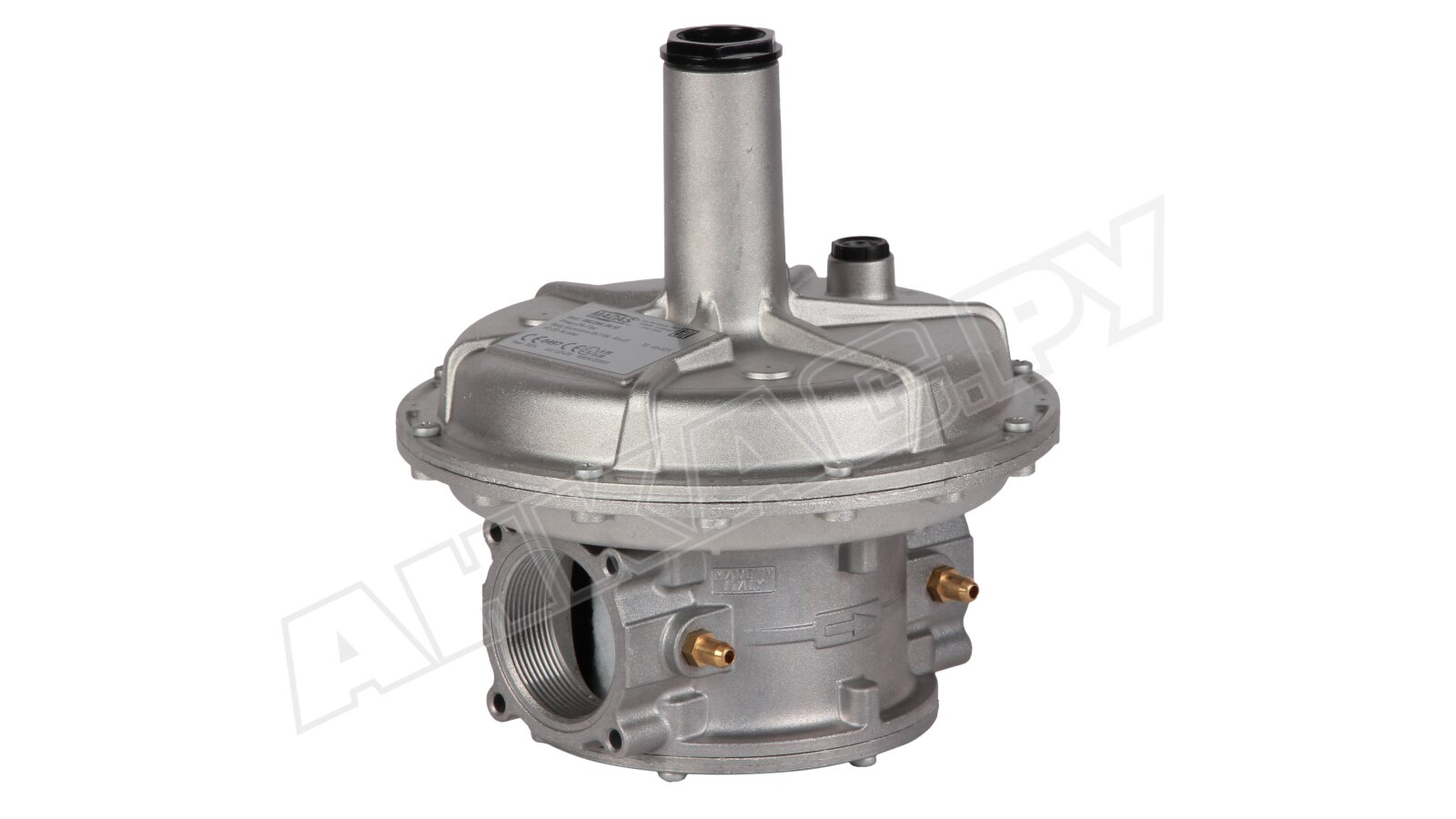

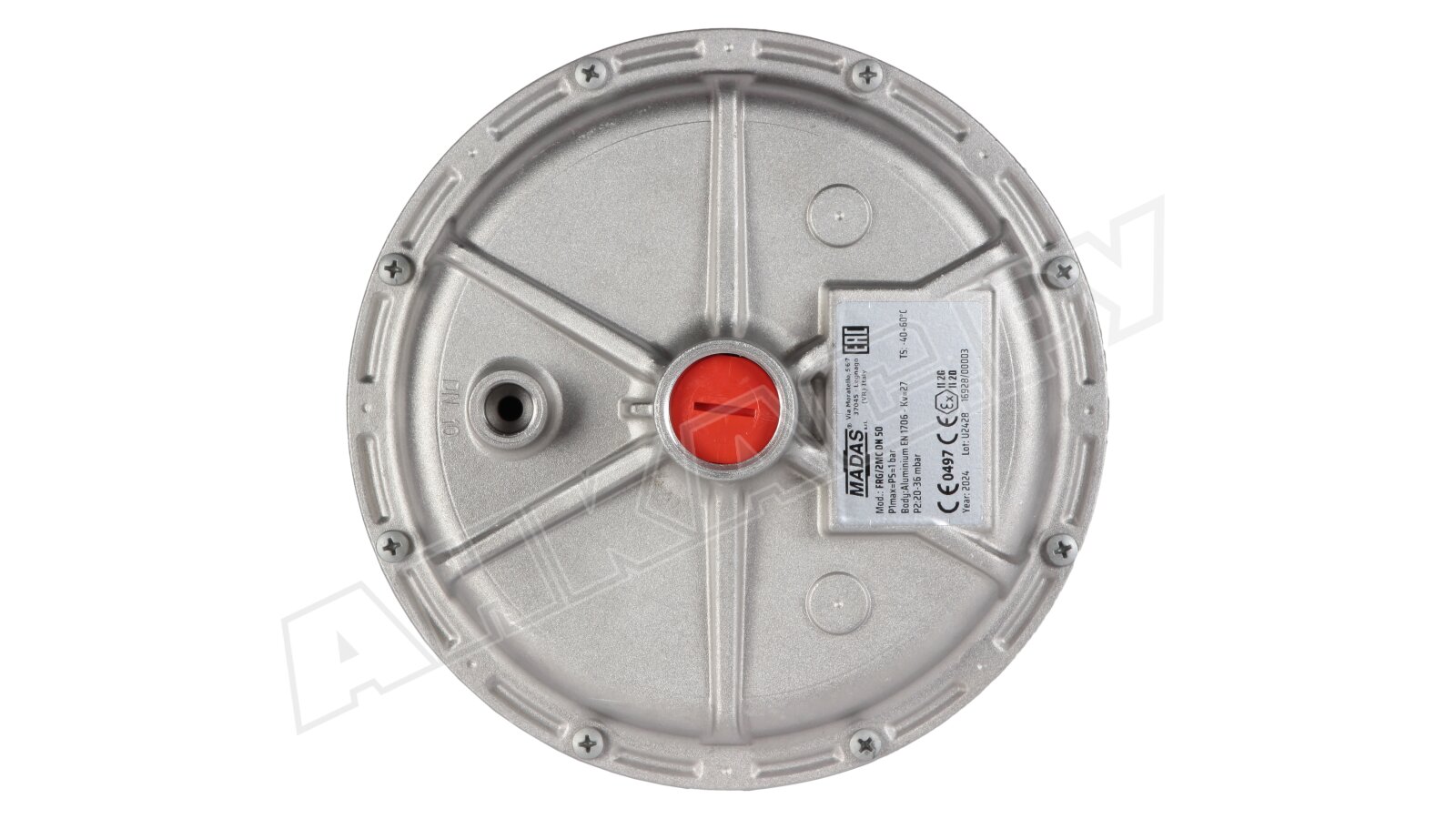

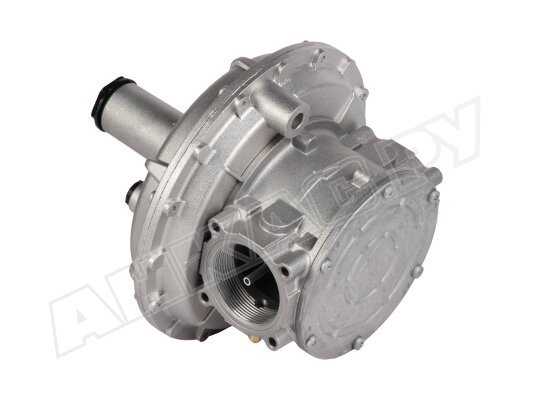

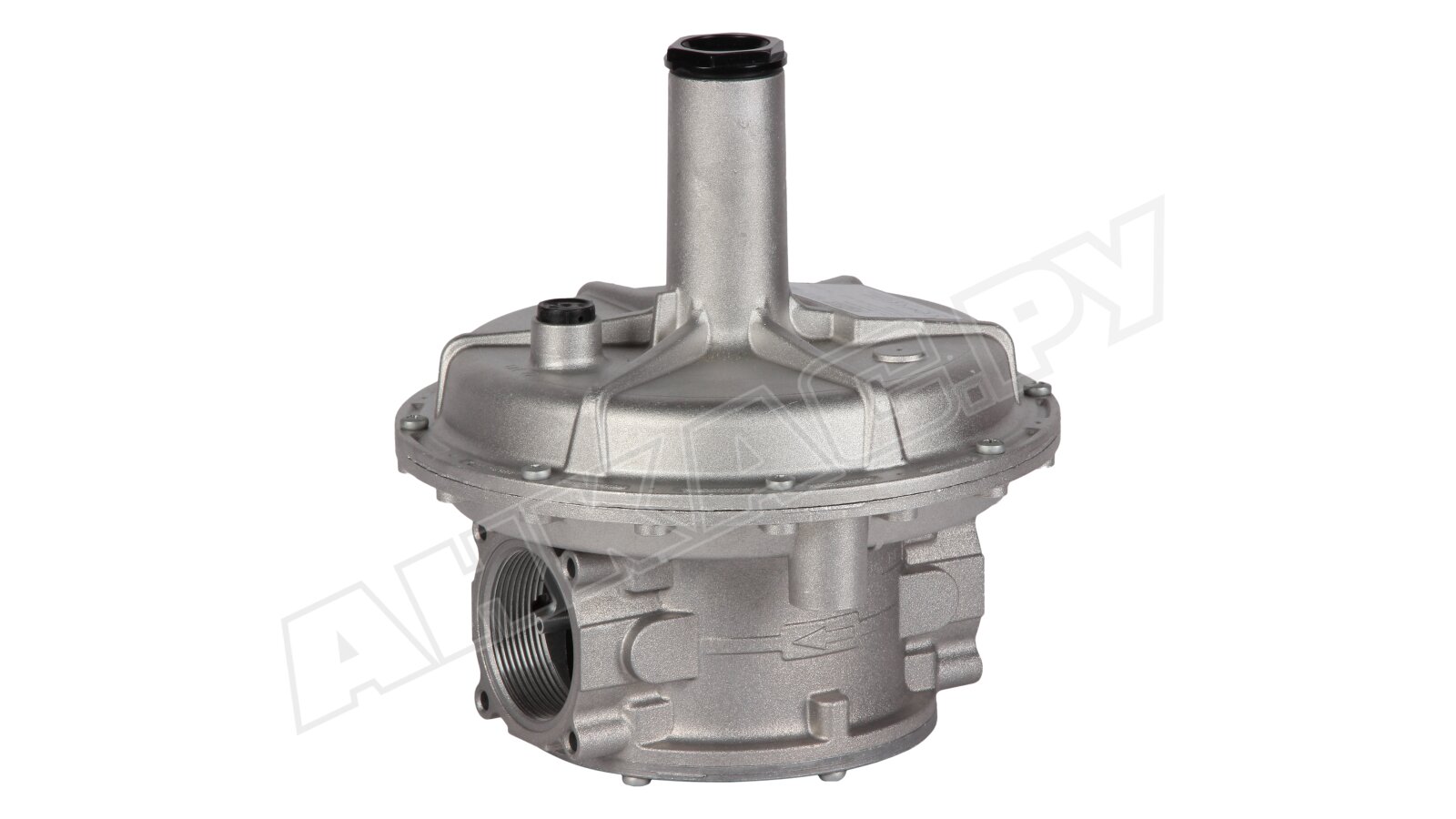

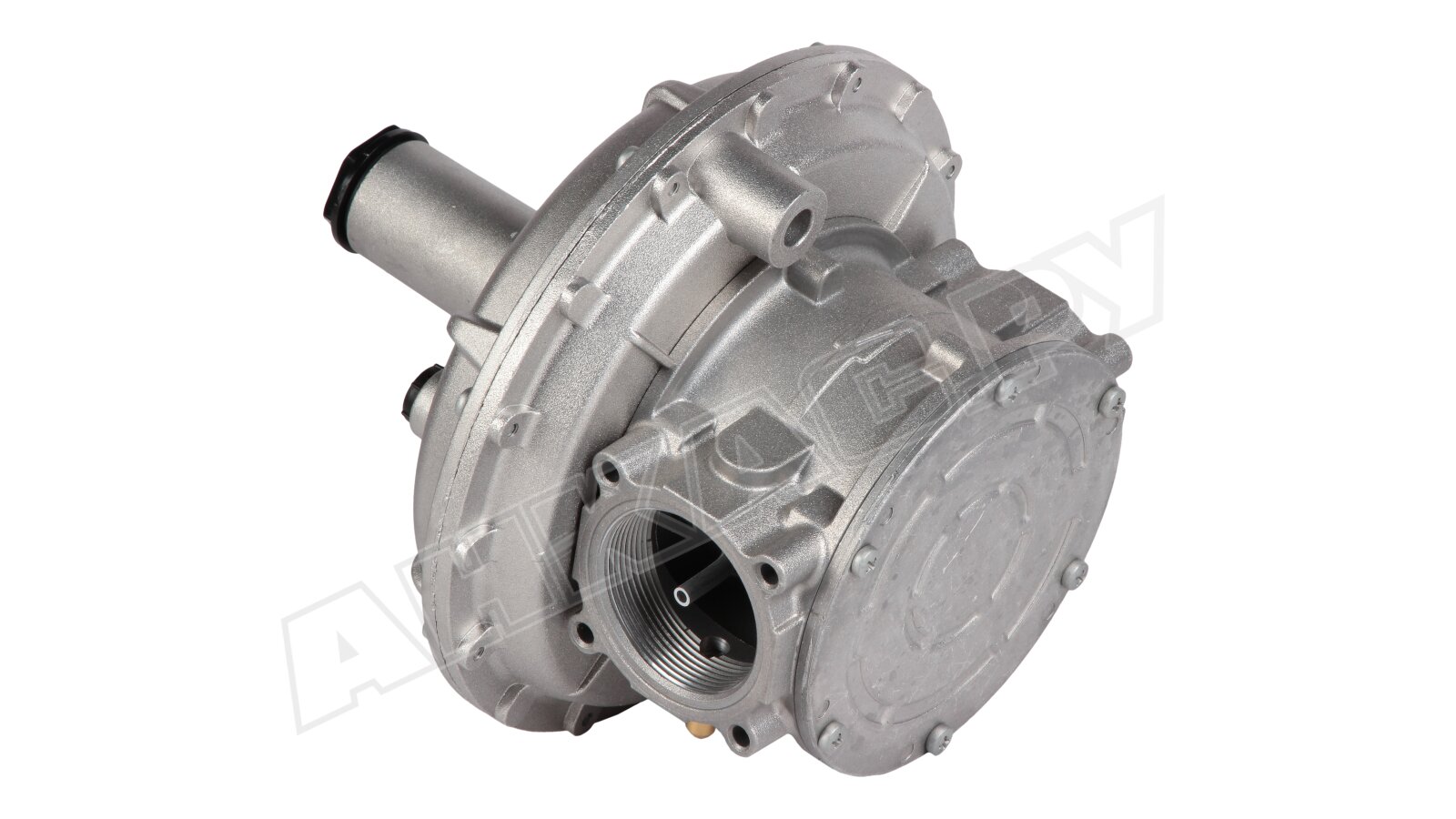

Регулятор давления газа Madas FRG/2MC DN 50, FC07 030

Регулятор давления газа Madas FC07 030 обеспечивает понижение и поддержание давления на необходимом уровне для стабильной и эффективной работы горелочного устройства. Встраивается в промышленные системы сжигания газа с давлением в распределительной сети до 1 бар. Сертифицирован по европейским стандартам EN 88-2. Оснащен фильтром грубой очистки для дополнительной защиты от износа. Конструкция регулятора рассчитана на значительные эксплуатационные нагрузки, устойчива к низкотемпературному воздействию, давлению рабочей среды, коррозии.

Конструкция и особенности

• Основными конструктивными элементами регулятора давления являются корпус, интегрированный фильтр грубой очистки, пружина регулирования давления на выходе, регулировочный винт, предохранительная, компенсационная и рабочая мембраны, штуцер для замеров давления.
• Корпус регулятора произведен из алюминия, детали – из латуни, стали марки 430, нержавеющей оцинкованной стали, алюминиевого сплава, стекловолокна с 30% нейлона, фильтроэлемент – из виледона, уплотнения – из углеводородостойкого NBR-каучука. Для присоединения к трубопроводу предусмотрены резьбовые отверстия.
• Исходящее давление задается путем регулировки пружины в рамках доступного диапазона под контролем манометра.

Рабочая среда

Регулятор давления встраивается в системы, работающие с метаном, сжиженным газом, воздухом, азотом и другой нейтральной газообразной средой (сухой газ). Под заказ возможна поставка регуляторов для биогаза и попутного нефтяного газа.

Основные характеристики:

• диапазон настройки пружины: 20-36 мбар;
• фильтрация потока от примесей 50 мкм, класс G2 по EN 779;
• допустимое давление газа перед регулятором: максимум 1000 мбар;
• резьбовое присоединение Rp 2";
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• допустимая температура на поверхности: не выше +60 °C;
• эксплуатация в течение 40 лет (с периодической заменой фильтра и рабочей мембраны).

Монтаж и условия эксплуатации

Регулятор давления может встраиваться в горизонтальные и вертикальные трубопроводы. Место установки – перед горелкой. Требование к помещению, где располагается регулятор: 2-ая зона взрывоопасности по ГОСТ Р 51330.9-99, с температурой окружающего воздуха: -40...+60 °C.

Важно учесть! Запрещено эксплуатировать регулятор давления при агрессивном воздействии окружающей среды, разрушающей алюминий, сталь, каучук.

Достоинства:

• стабильные выходные параметры давления;
• фильтрация потока на входе в регулятор;
• стойкость к нагрузкам, минусовым температурам, коррозии;
• вариативность монтажного положения;
• большой ресурс службы (40 лет).

На сайте АНКАС можно купить регуляторы давления для различных задач и особенностей системы. При выборе оптимальной модели следует учесть давление в распределительной сети и давление подачи газа на горелку. Регуляторы-стабилизаторы давления газа Madas FRG/2MC представлены с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100, с разными рабочими диапазонами пружины. По запросу доступны модификации с усиленной мембраной, с давлением на входе 2 бар, для других видов газа.
