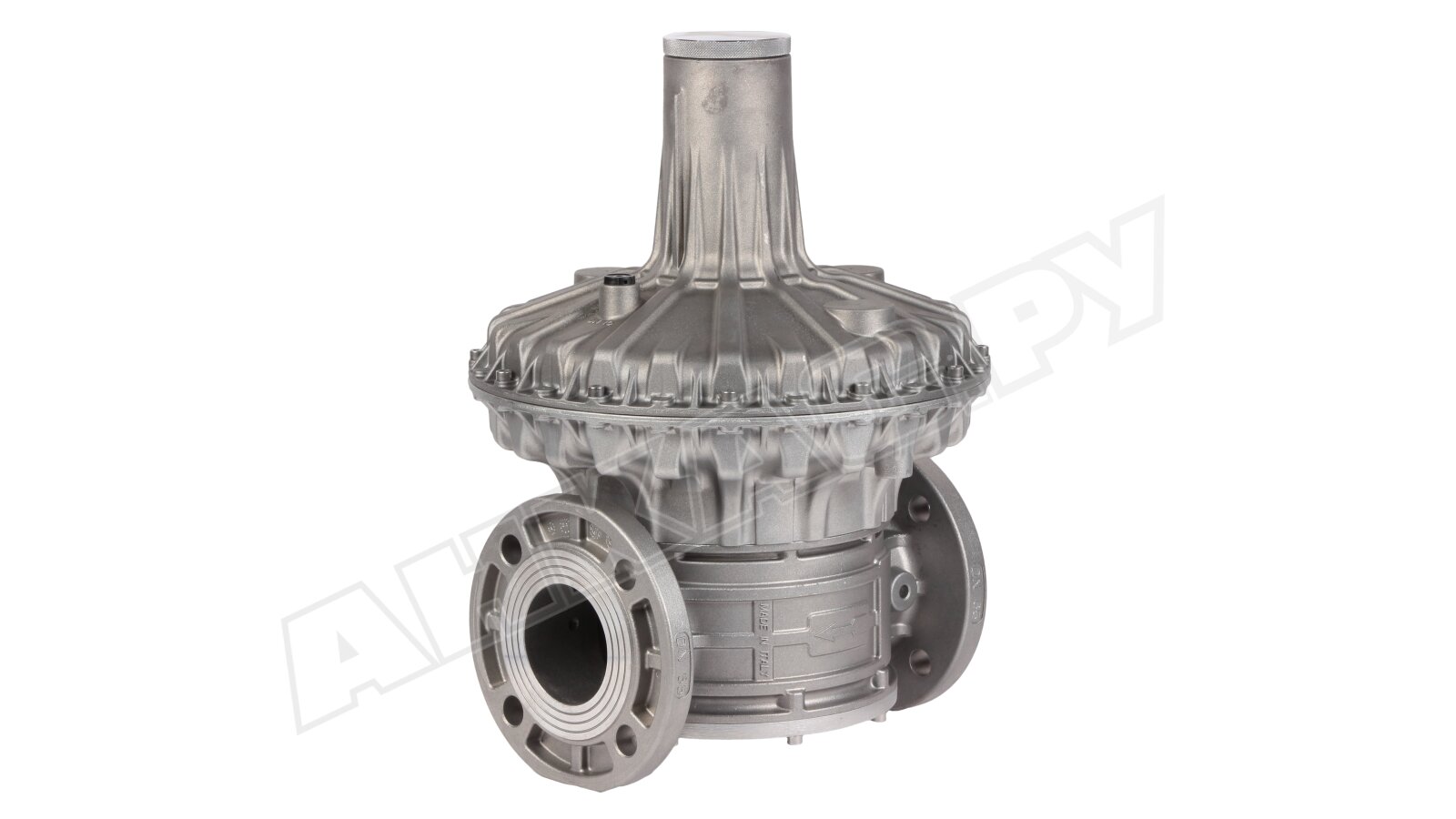

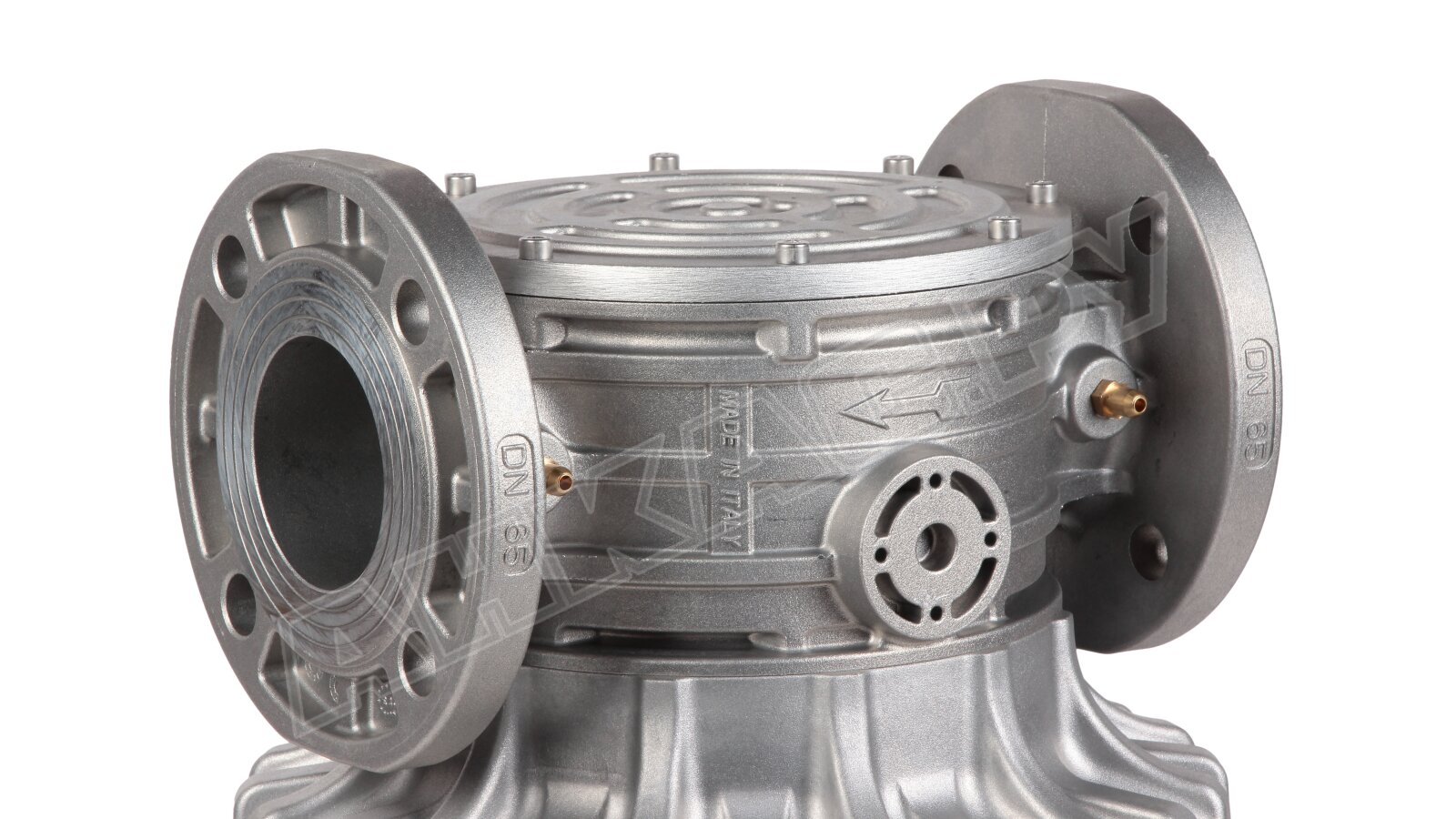

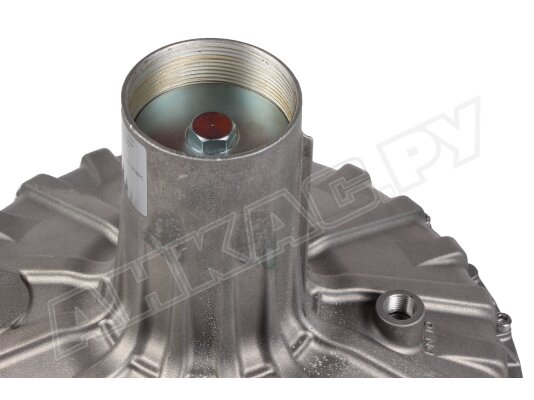

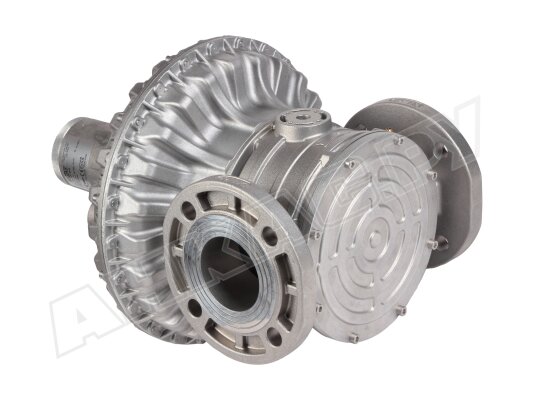

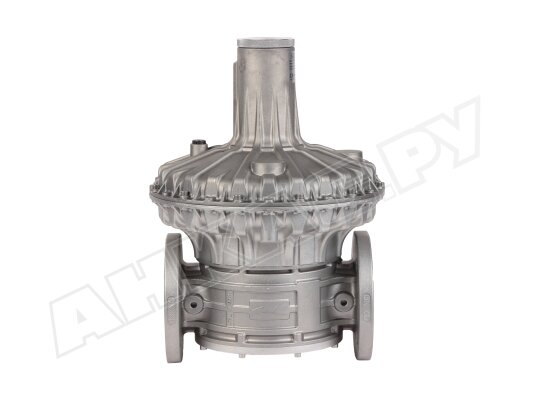

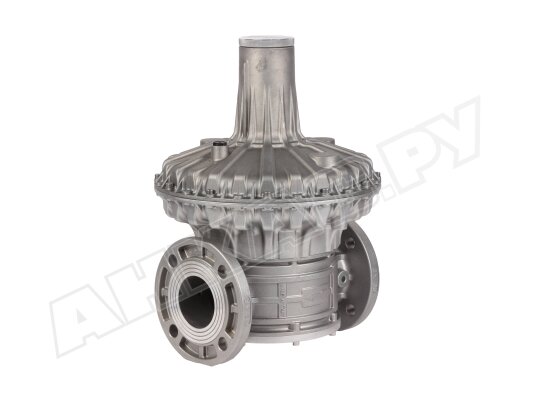

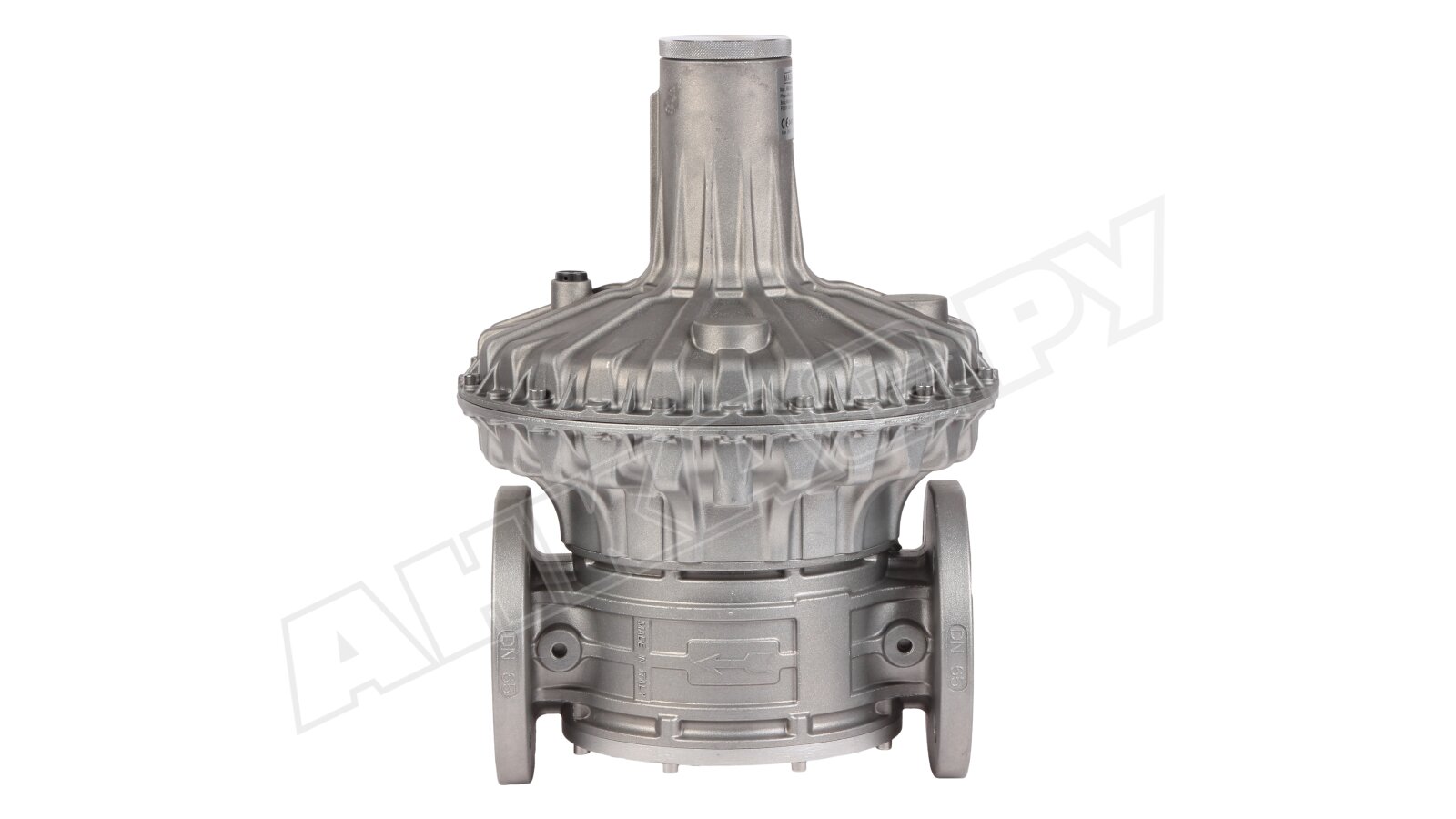

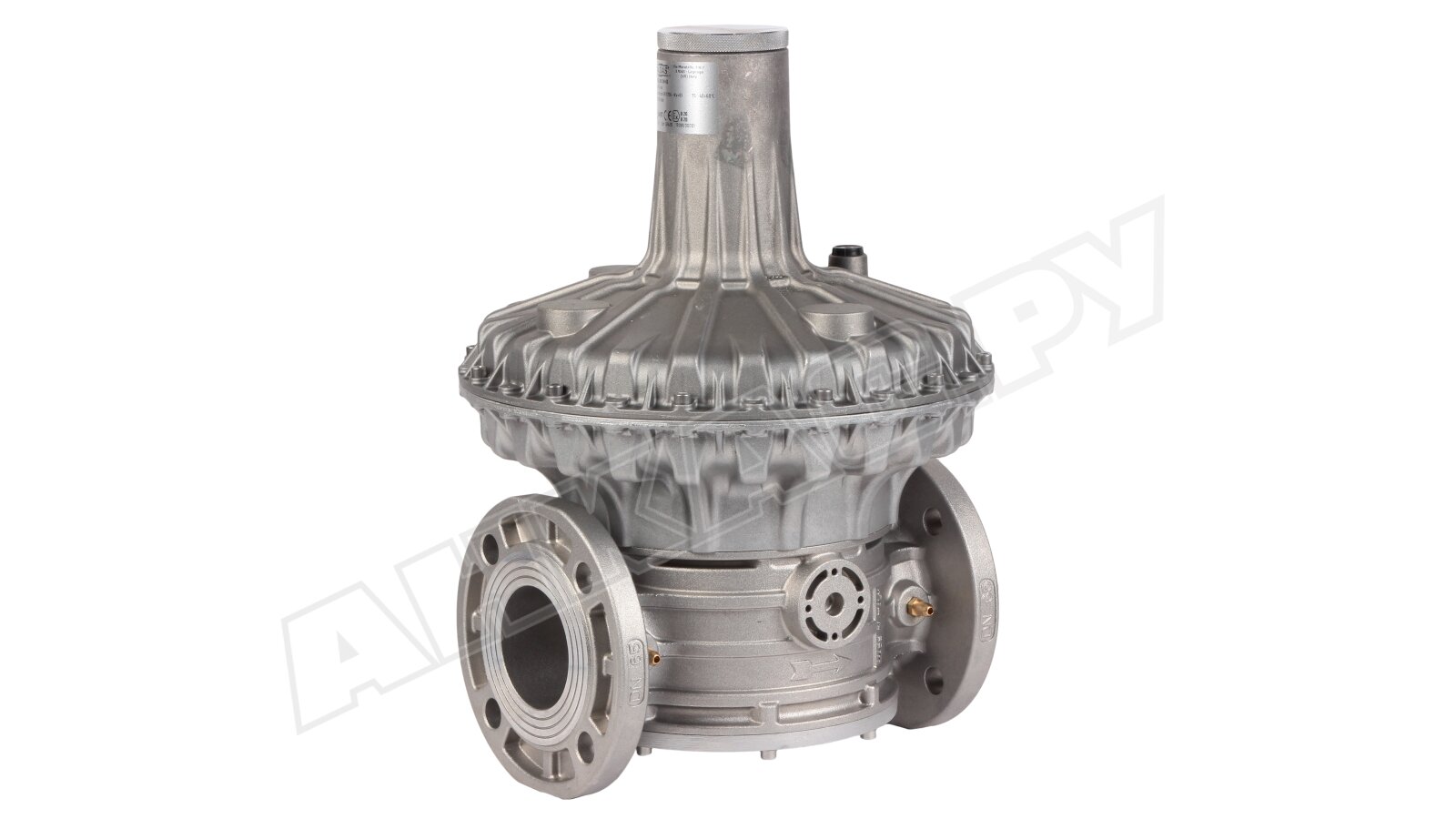

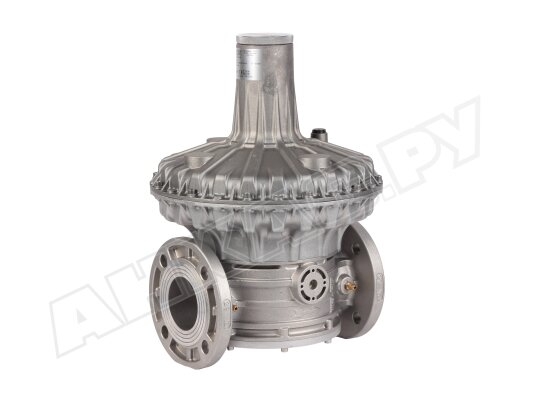

Регулятор давления газа Madas FRG/2MC DN 65, FC08 050

Регулятор давления газа Madas FC08 050 предназначен для оснащения промышленных систем сжигания газа. Стабилизирует (понижает) и поддерживает давление на необходимом уровне для подачи оптимального объема газа на горелку. Соответствует европейским стандартам EN 88-2. Оснащен фильтром грубой очистки, предотвращающим повреждение рабочей мембраны и уплотнений. Рассчитан на давление в газовой магистрали до 1 бар.

Рабочая среда

Регулятор давления подходит для систем, функционирующих на природном газе (ГОСТ 5542-87), сжиженном газе, воздухе, азоте и другой неагрессивной газообразной среде (только сухой газ).

Основные параметры и особенности:

• настройка выходного давления в диапазоне 110-200 мбар;
• давление в газовой магистрали: максимум 1000 мбар;
• фильтр, сдерживающий частицы грязи и примеси от 50 мкм, класс G2 (по EN 779);
• фланцевое соединение DN65;
• пропускная способность для стабильной работы: более 0,1 м3/час;
• класс герметичности: А;
• температурный режим:-40...+60 °C;
• допустимая температура на поверхности: до +60 °C;
• монтаж непосредственно перед горелкой;
• установка в вертикальный и горизонтальный трубопровод;
• место размещения: помещения 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99;
• заявленный производителем срок службы: 40 лет.

Конструкция регулятора

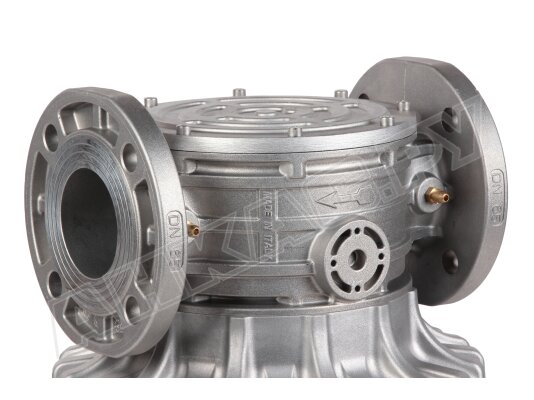

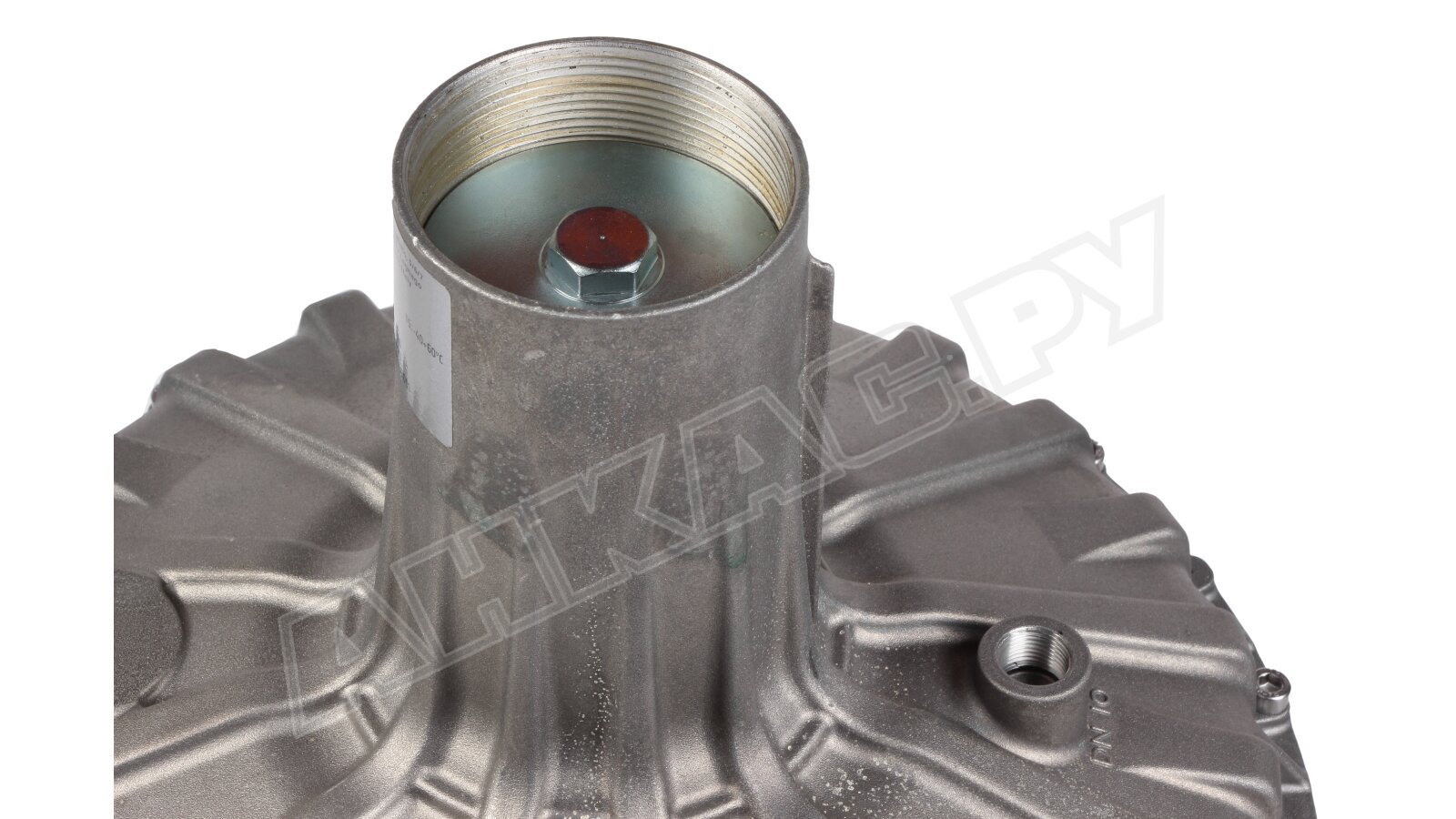

Регулятор давления оснащен фильтром для защиты от повреждений и преждевременного износа рабочих частей. Интеграция в систему осуществляется с помощью фланцевого соединения.

При изготовлении конструкции и уплотнений использованы материалы, не разрушаемые при контакте с газами, стойкие к перепадам температур, износу (алюминий, латунь, сталь марки 430 F, нержавеющая оцинкованная сталь, NBR-каучук, стекловолокно с 30% нейлона).

Техобслуживание

Обслуживание регулятора давления заключается в проверке выходного давления (ежегодно), замене или промывке фильтра (через месяц после начала эксплуатации и затем каждые 5 лет), замене рабочей мембраны и регулировочной пружины (раз в 5 и 20 лет соответственно).

Достоинства:

• стабильные параметры давления газа;
• встроенный фильтр для защиты от повреждений;
• конструкция для низкотемпературной эксплуатации;
• горизонтальный и вертикальный монтаж;
• продолжительная (40 лет) служба.

Регуляторы давления газа с другими характеристиками представлены в каталоге. У нас можно заказать регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25- DN100.
