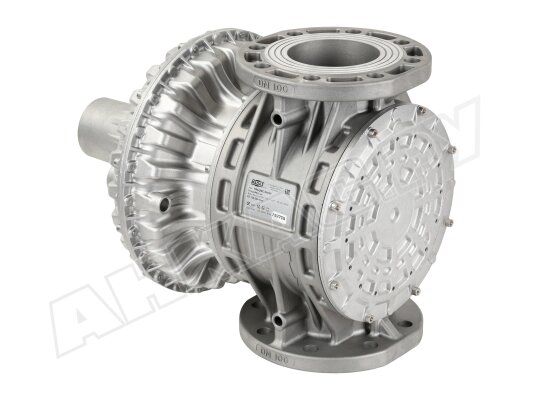

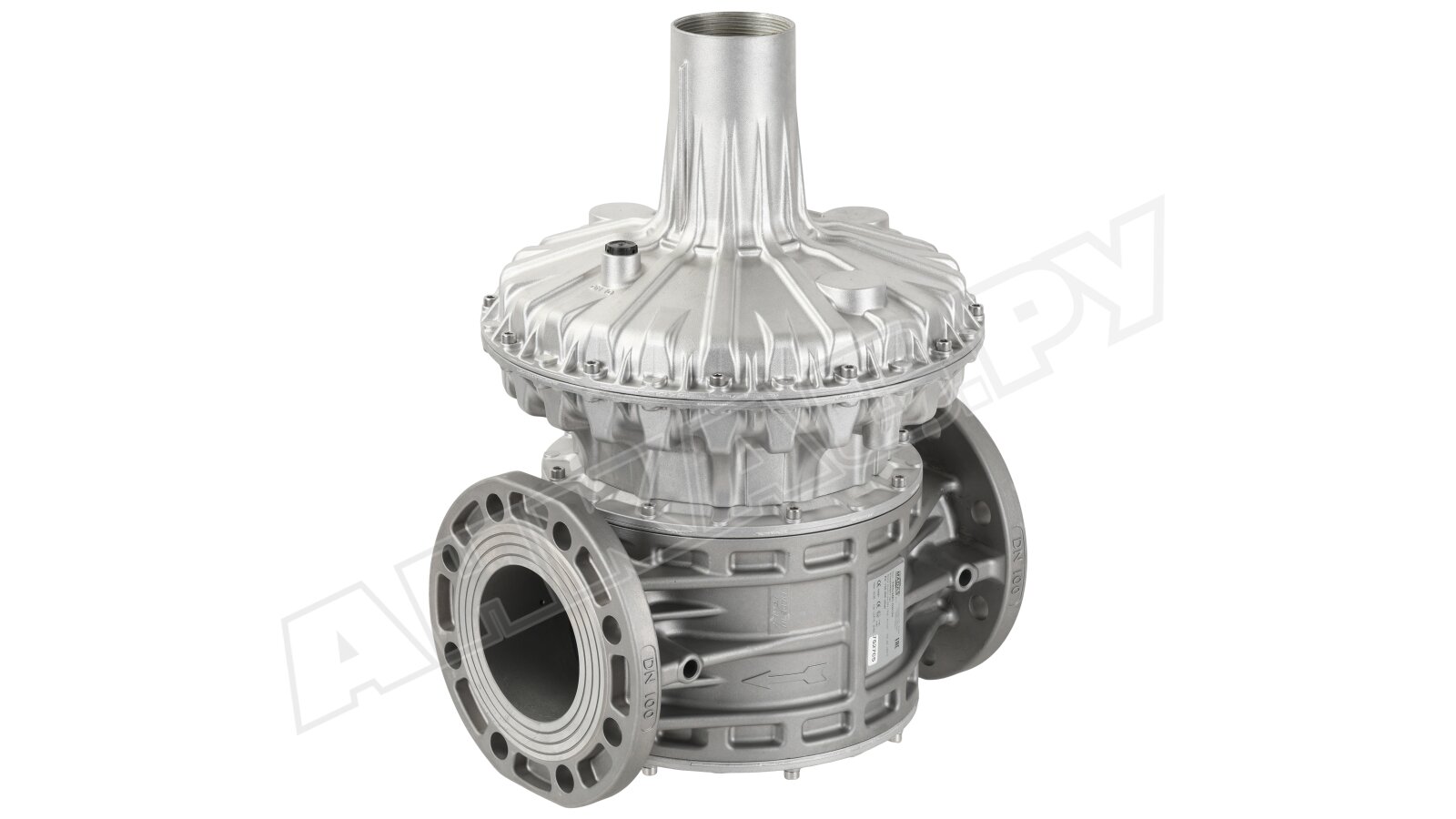

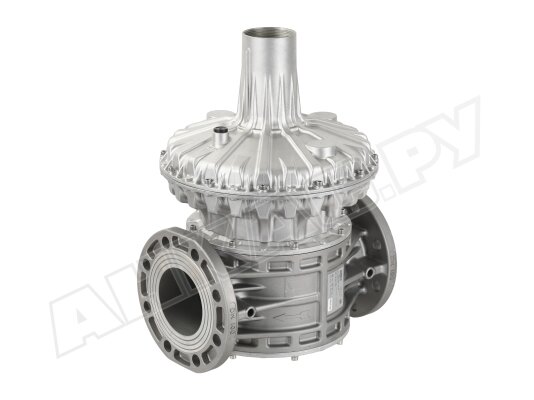

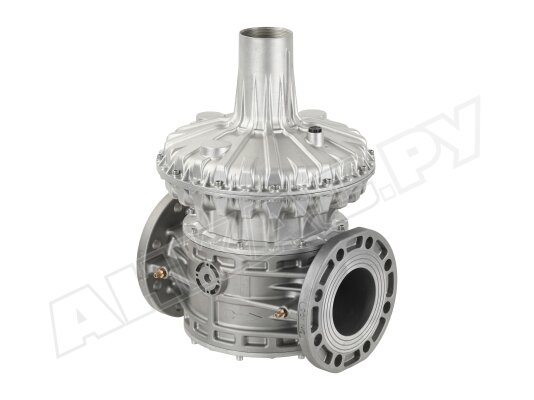

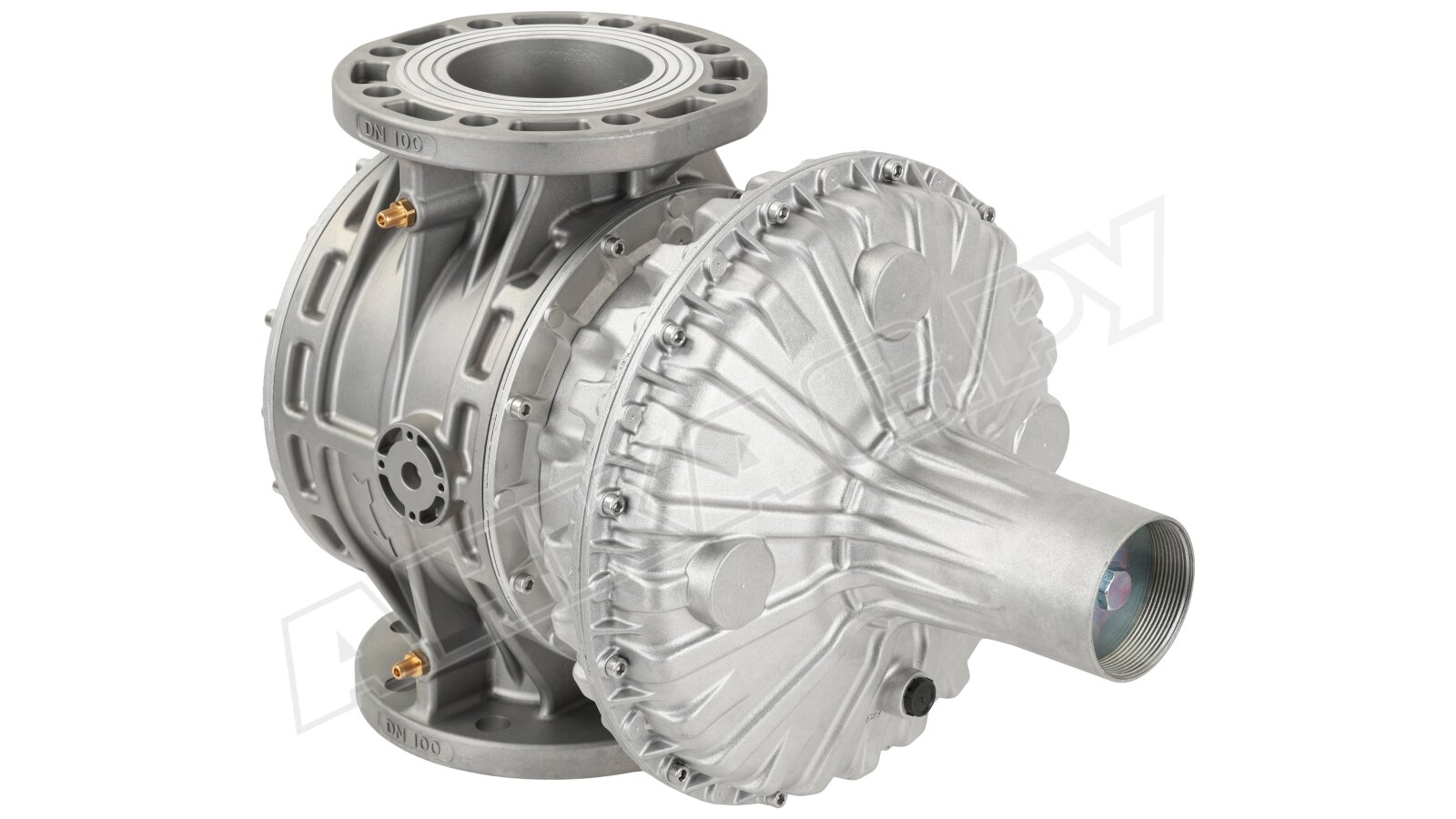

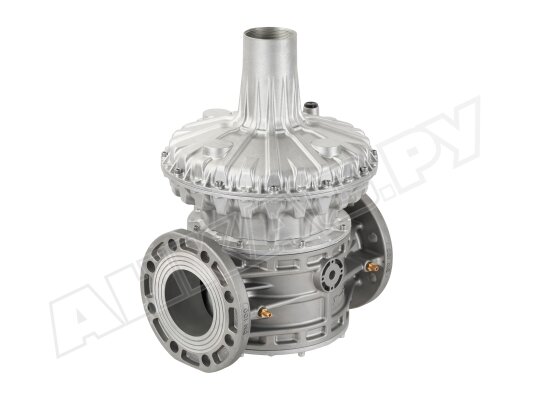

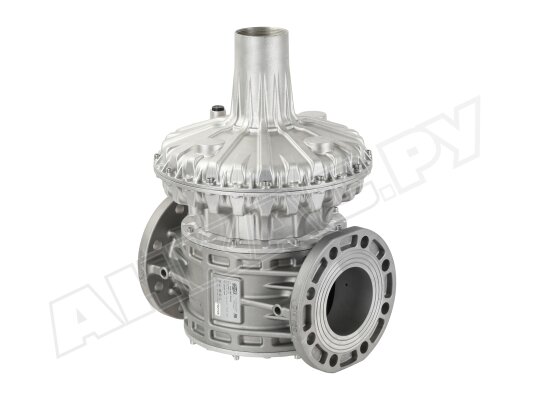

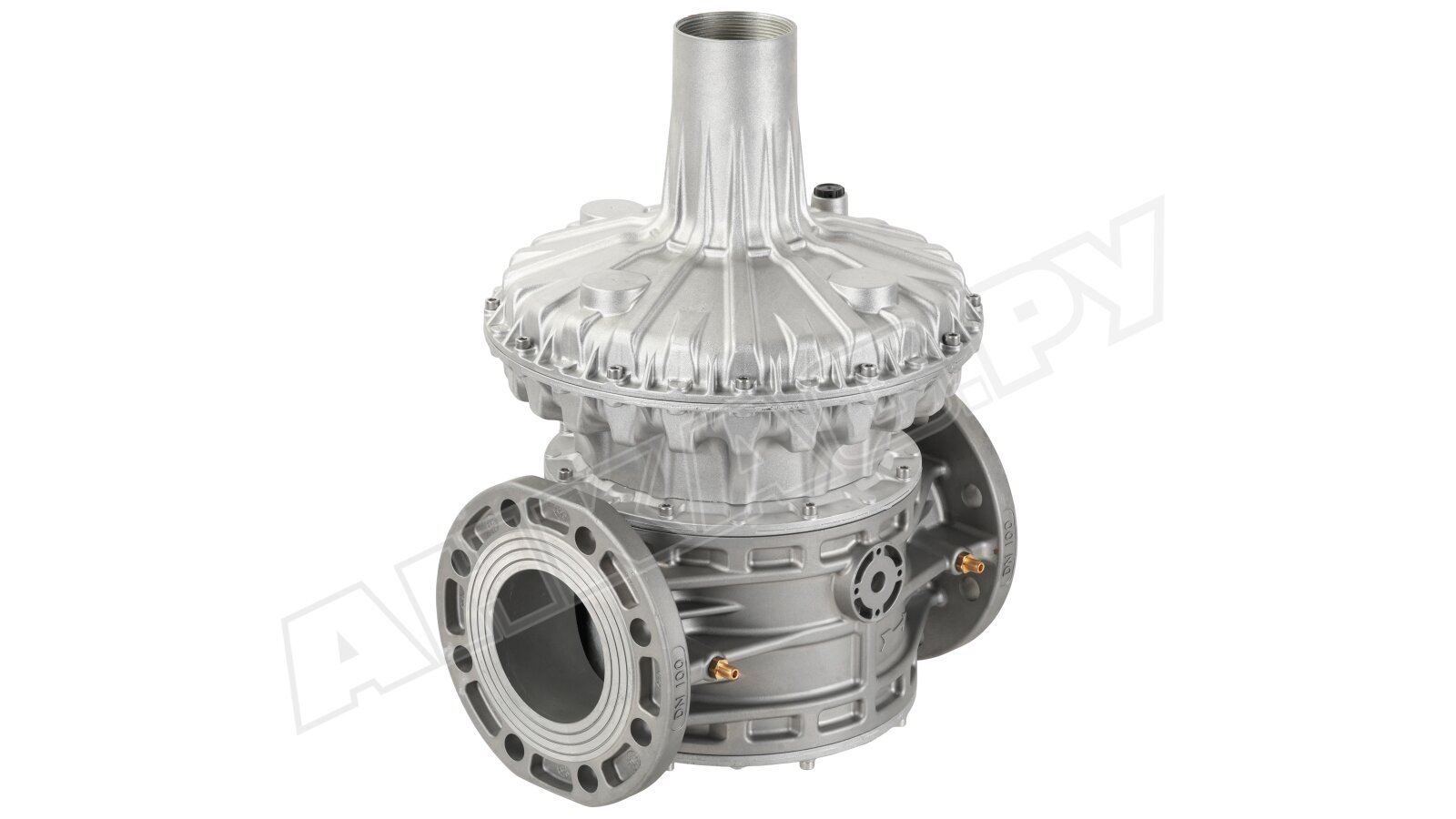

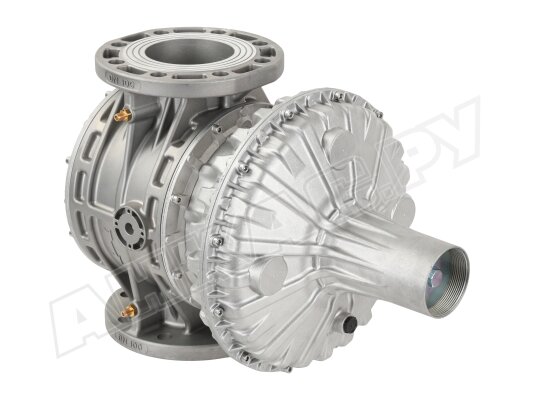

Регулятор давления газа Madas FRG/2MC DN100

Регулятор давления газа Madas FC10 050 позволяет устанавливать давление подачи газа на горелку в диапазоне 130-200 мбар. Входит в состав системы автоматического управления подачей газа на горение промышленного котла / теплогенератора. Стабилизирует (понижает) и поддерживает давление газа на необходимом уровне в соответствии с настройками рабочей пружины.

Конструкция регулятора

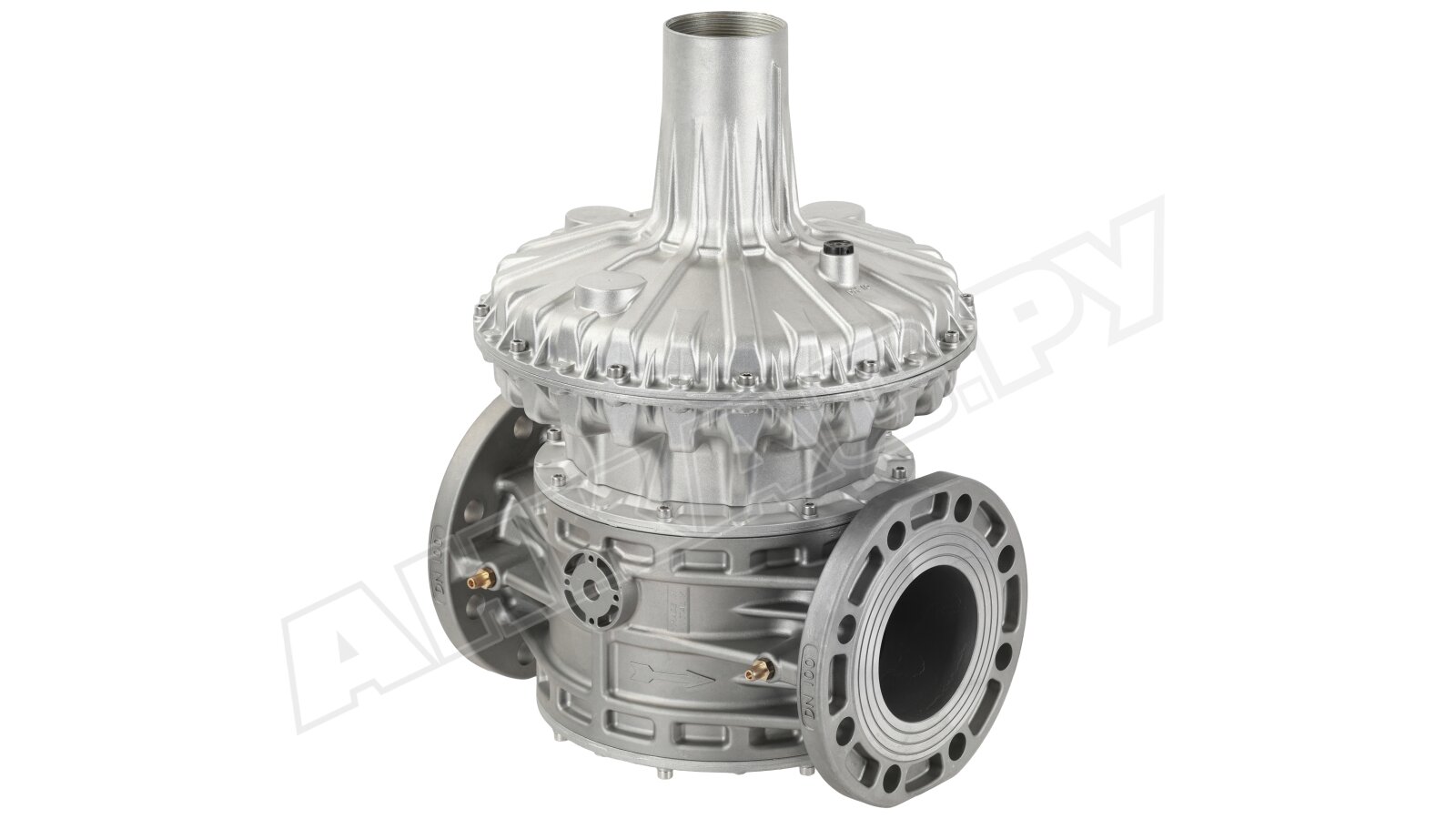

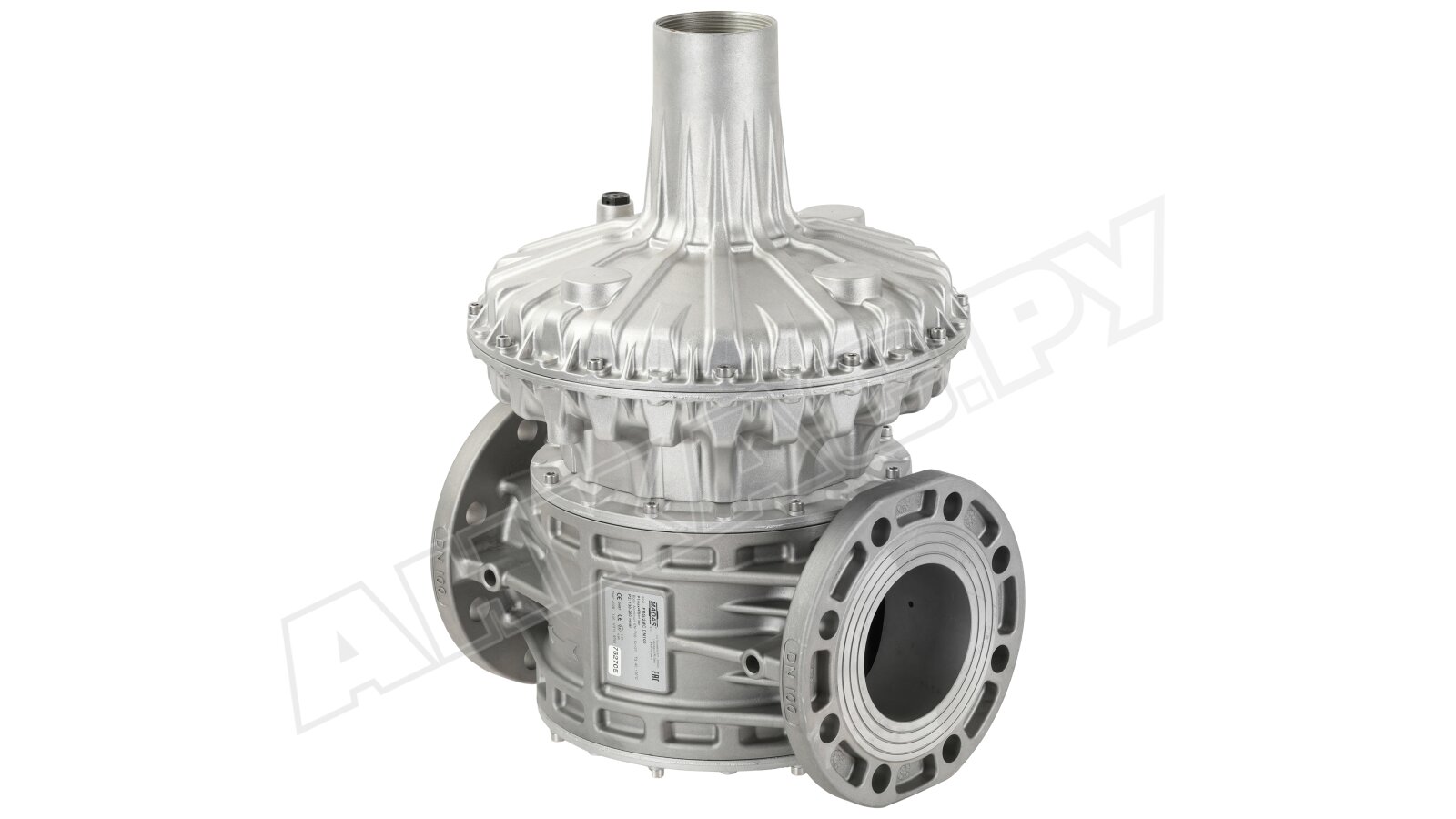

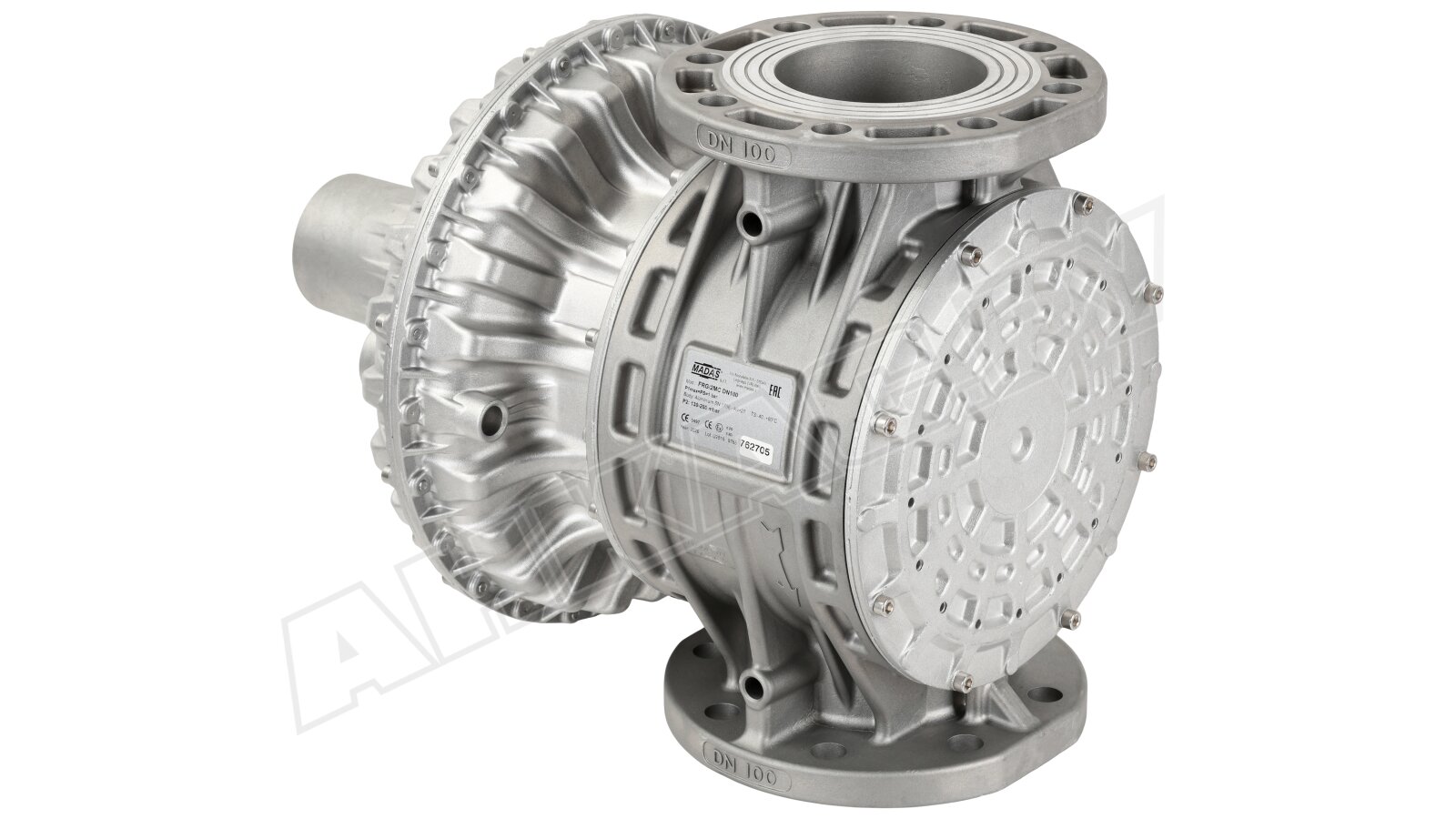

Регулятор оснащен коррозиестойким алюминиевым корпусом с фланцевыми соединениями для интеграции в систему. Уплотнения произведены из углеводородостойкого NBR-каучука. Встроенные предохранительная, компенсационная и рабочая мембраны защищены от преждевременного износа благодаря использованию в конструкции регулятора фильтра с фильтрующим элементом из виледона и способностью очистки 50 микрон.

Конструкция произведена из сплава алюминия, латуни, стали марки 430 F, нержавеющей оцинкованной стали, стекловолокна с 30% нейлона, стойких к износу, низким температурам, составу газов.

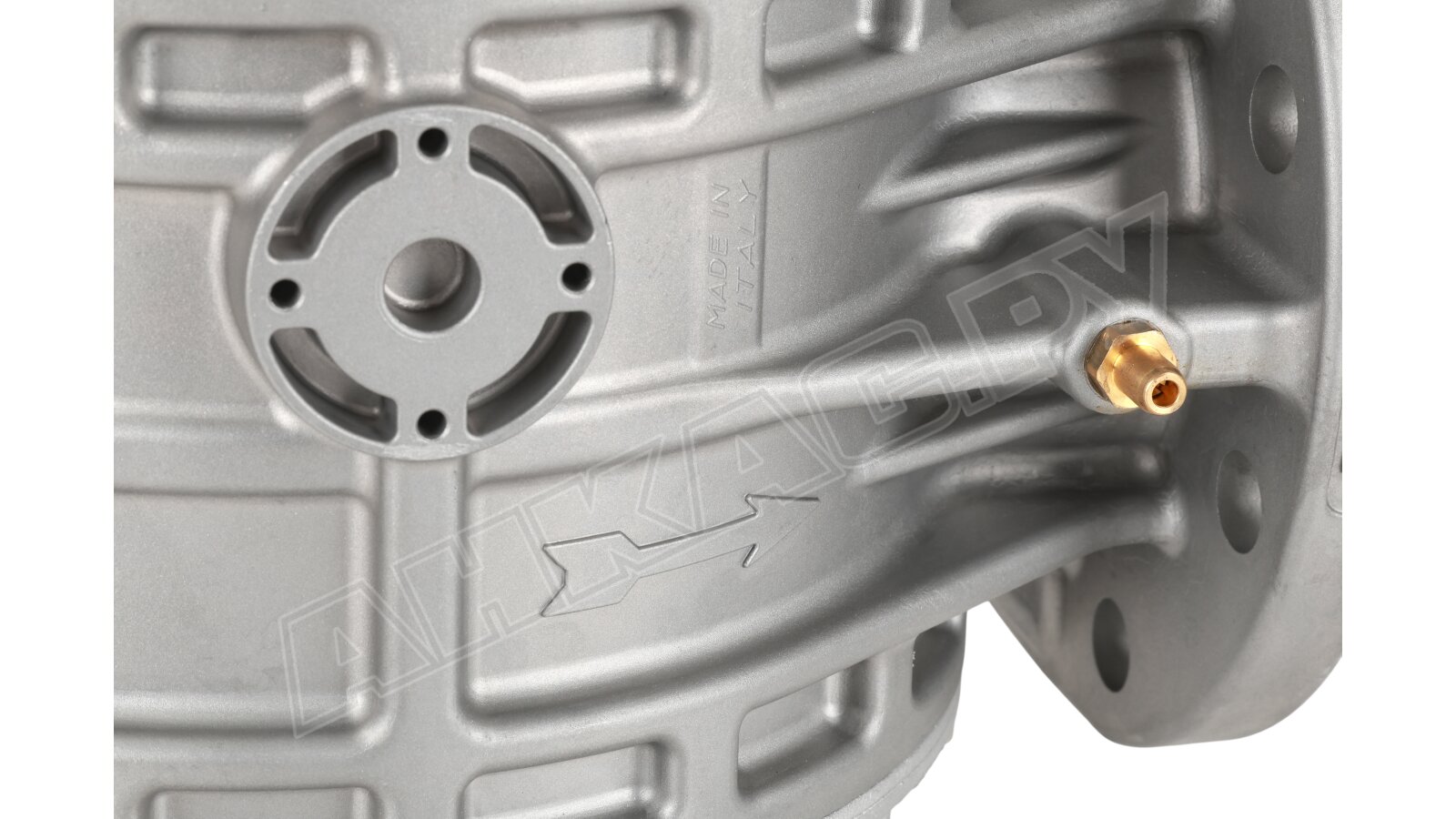

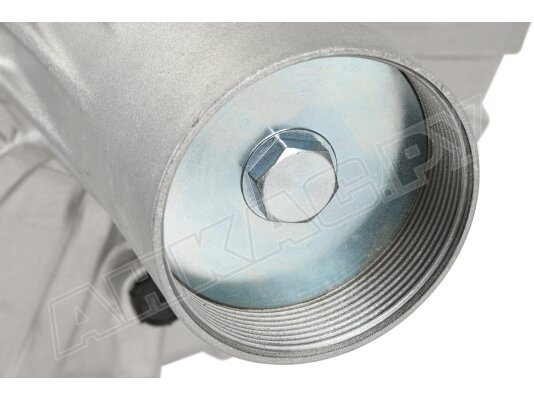

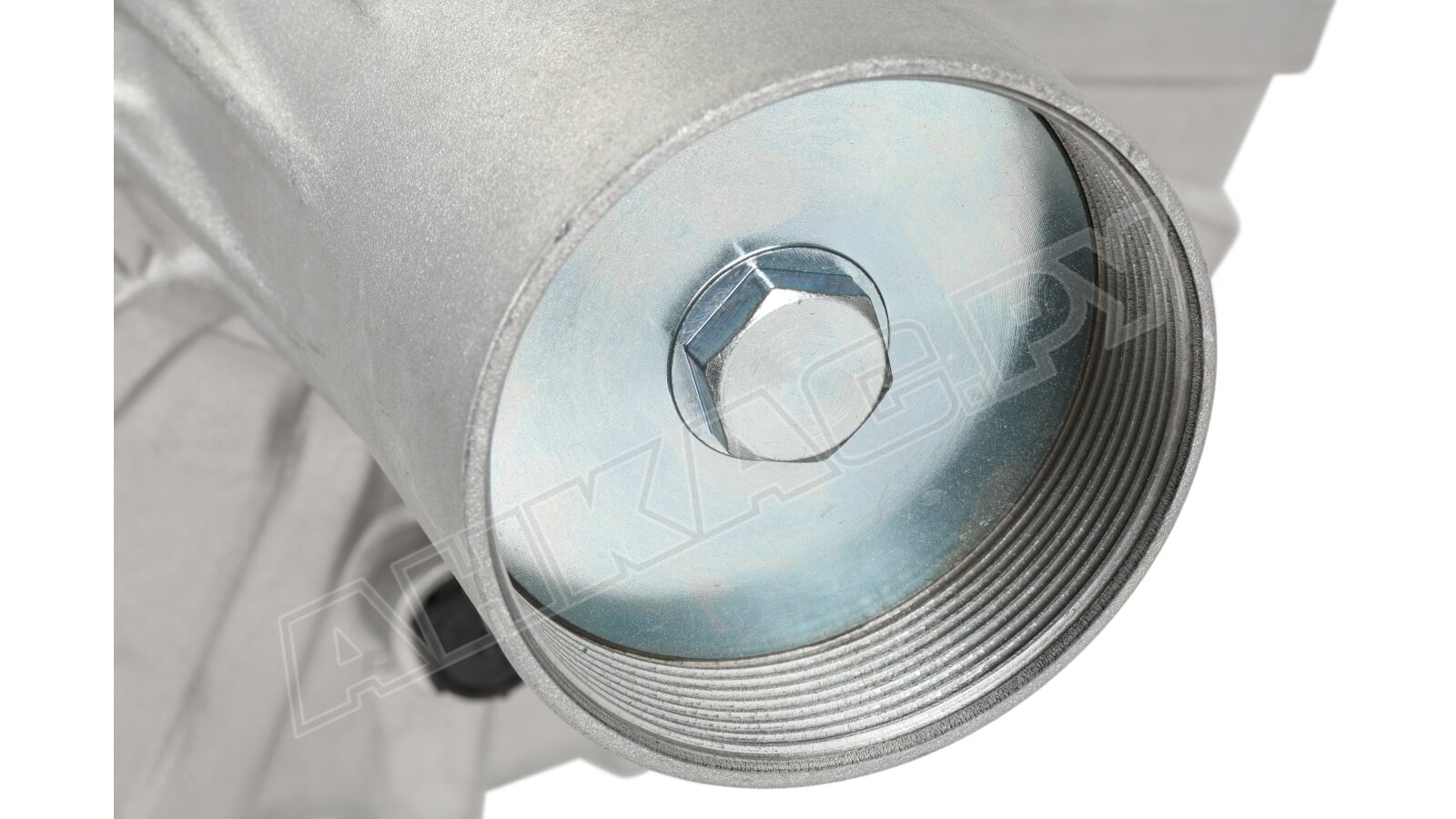

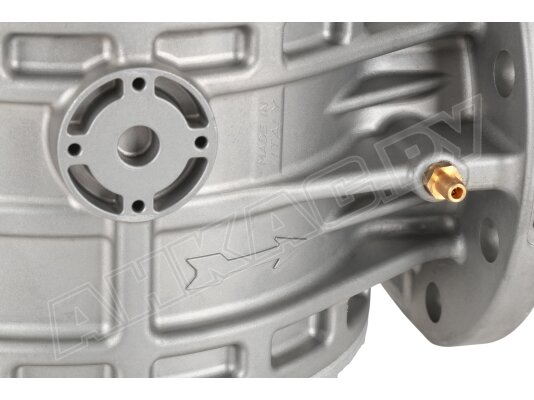

Задание выходного давления осуществляется с помощью пружины и регулировочного винта под контролем манометра, для подключения которого на корпусе предусмотрены штуцеры.

Типы газа

Регулятор давления может применяться в составе систем, функционирующих на природном, сжиженном газе, азоте, воздухе и других неагрессивных сухих газах.

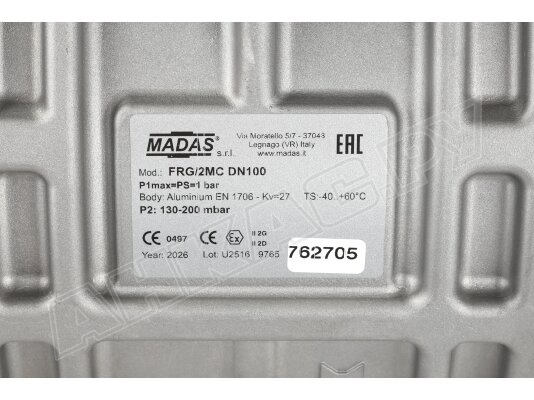

Основные параметры и особенности:

• диапазон настройки пружины: 130-200 мбар;
• допустимое давление в газовой магистрали: 1000 мбар;
• фильтр на входе степенью очистки 50 мкм, класс фильтрации G2 (по EN 779);
• монтаж с помощью фланцевых соединений, DN 100;
• минимальный расход газа для нормального функционирования: 0,1 м3/час;
• класс герметичности: А;
• установка в систему перед горелкой;
• положение на трубопроводе: вертикально/ горизонтально;
• место установки: помещения 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99;
• температуры эксплуатации (внешняя среда): -40...+60 °C;
• максимальная поверхностная температура: +60 °C.

Обслуживание

При эксплуатации регулятора требуется контроль выходного давления (ежегодно), очистка или замена фильтра (через месяц после ввода в эксплуатацию и каждые 5 лет), замена рабочей мембраны и пружины (один раз в 5 и 20 лет соответственно).

Достоинства:

• точные выходные параметры давления;
• фильтр грубой очистки, защита мембран и уплотнений от износа;
• стойкость к коррозии и низким температурам;
• горизонтальный/ вертикальный монтаж;
• 40-летний эксплуатационный ресурс.

У нас можно купить регуляторы давления газа с различными параметрами давления и типом/ размером соединений. В каталоге доступны регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. По запросу выпускаются модификации для биогаза или попутного нефтяного газа.
