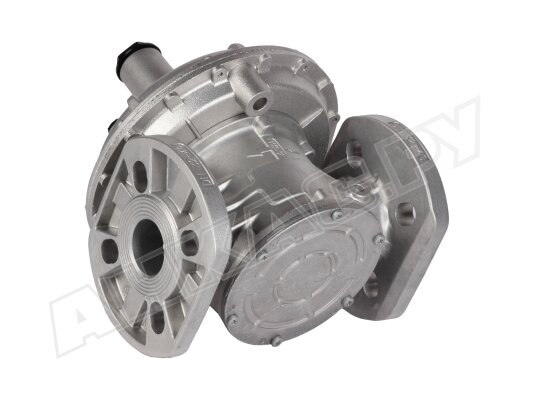

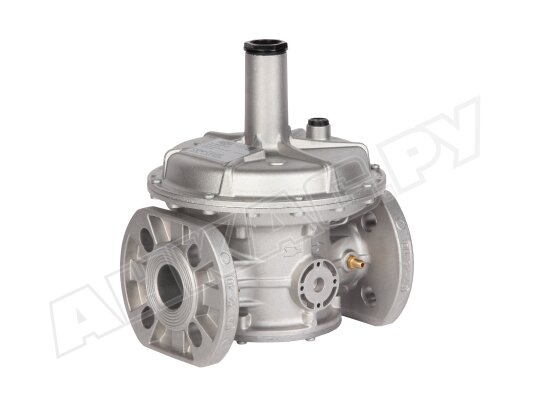

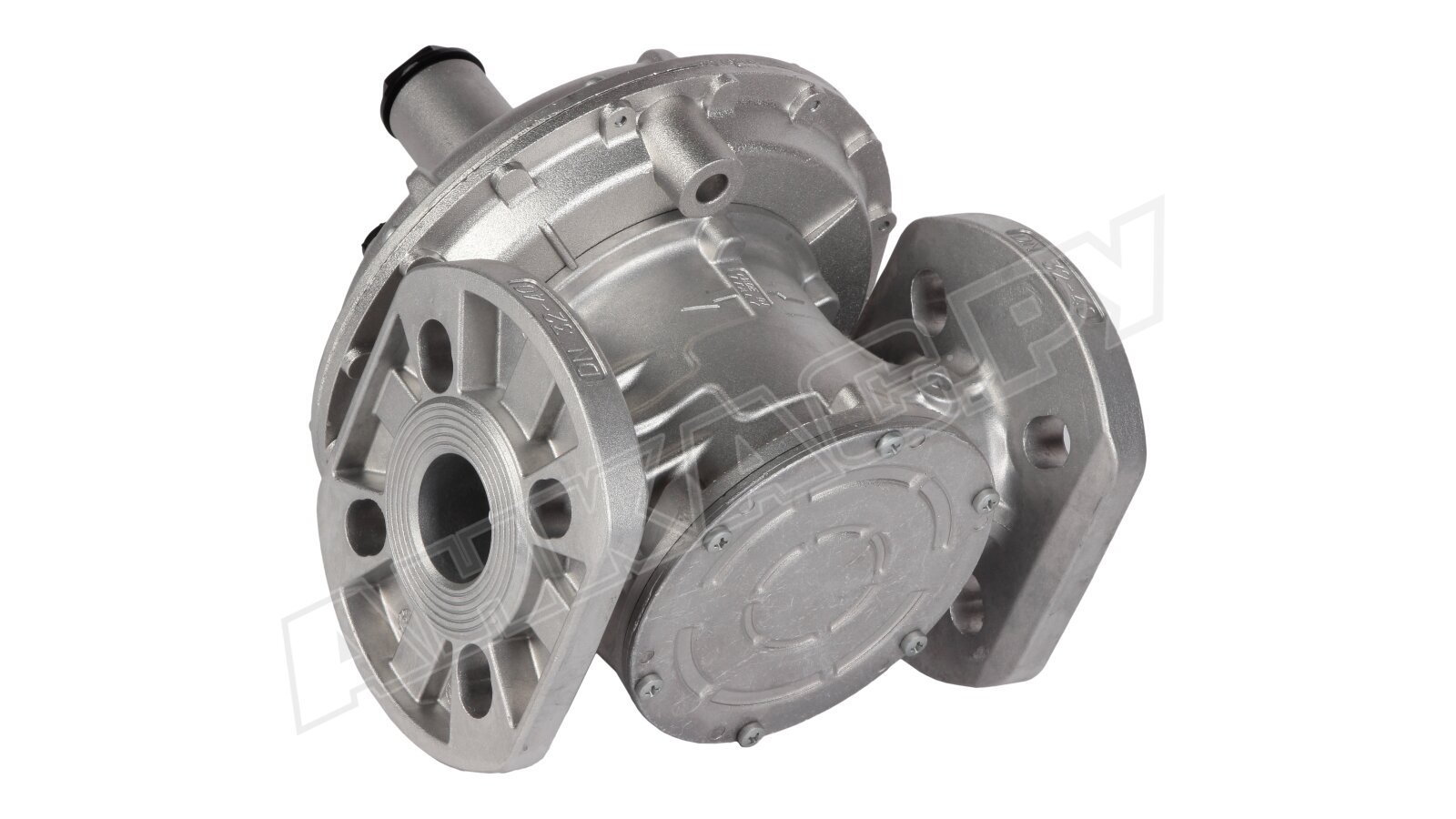

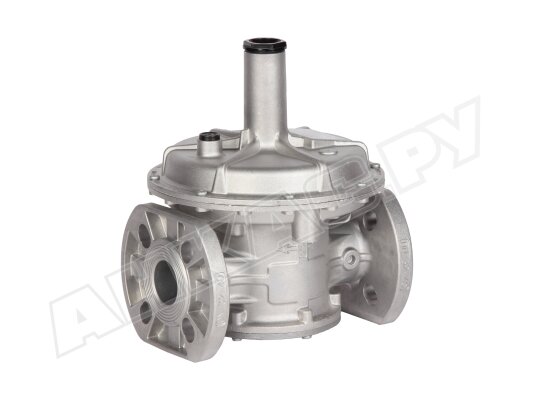

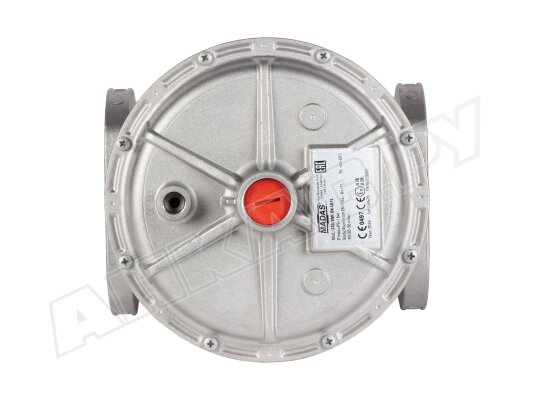

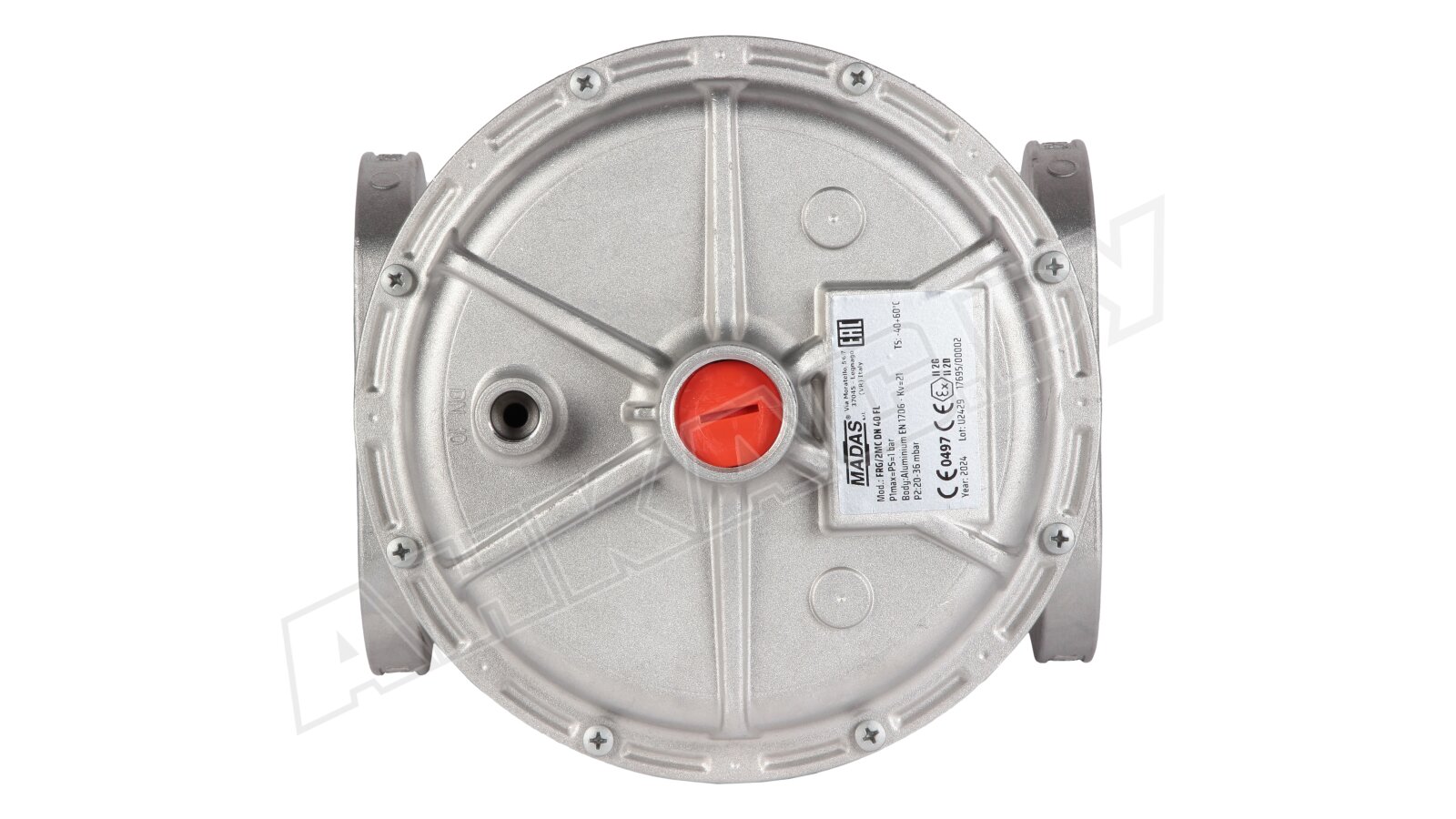

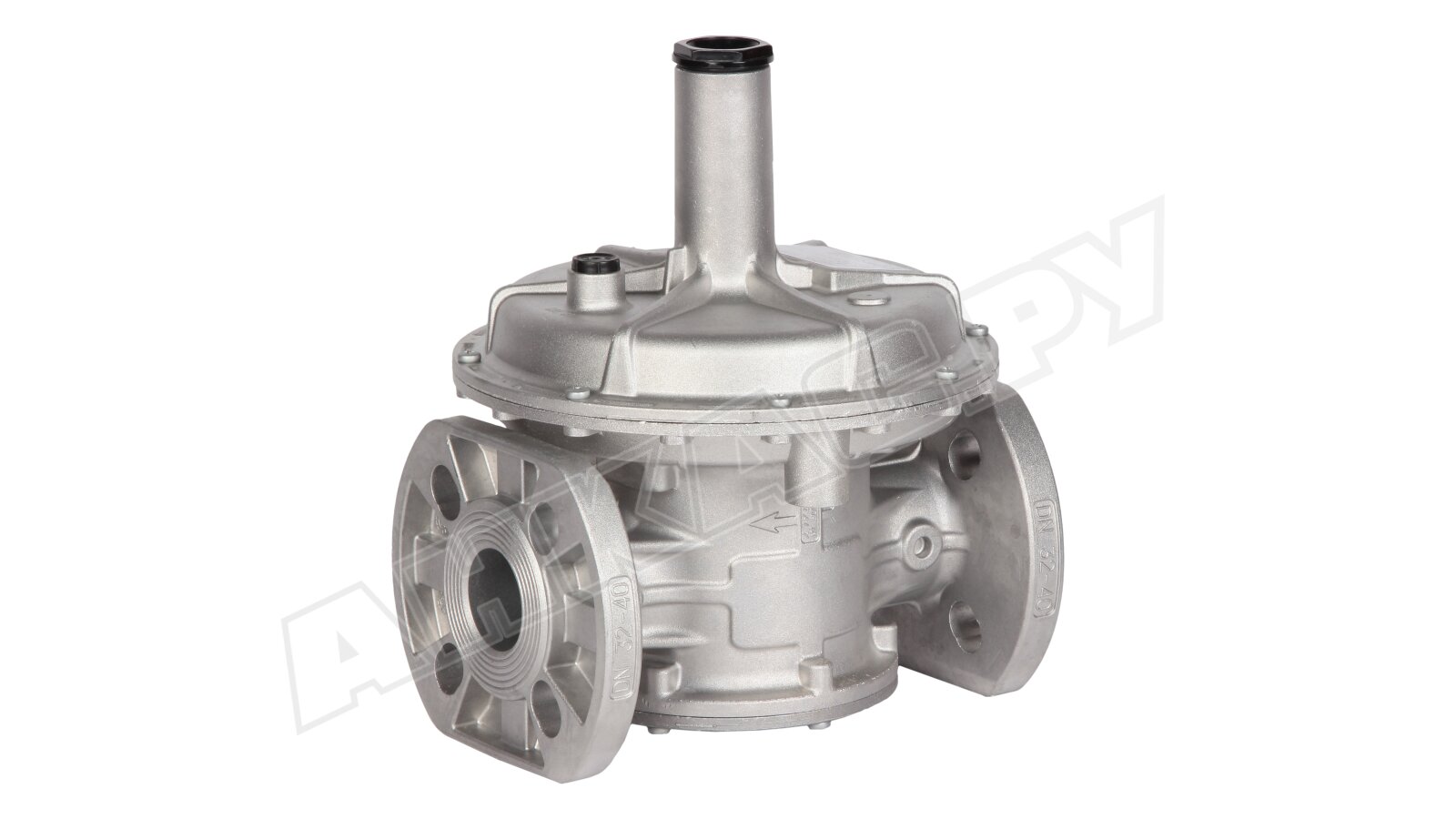

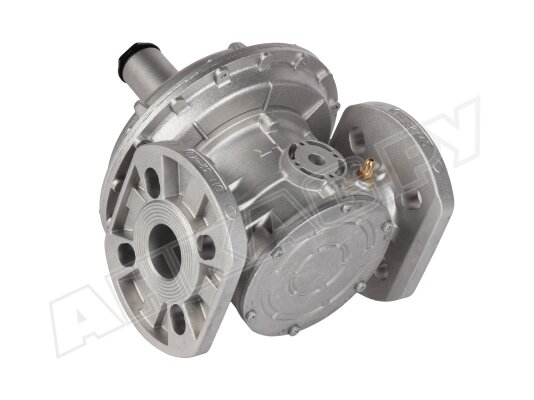

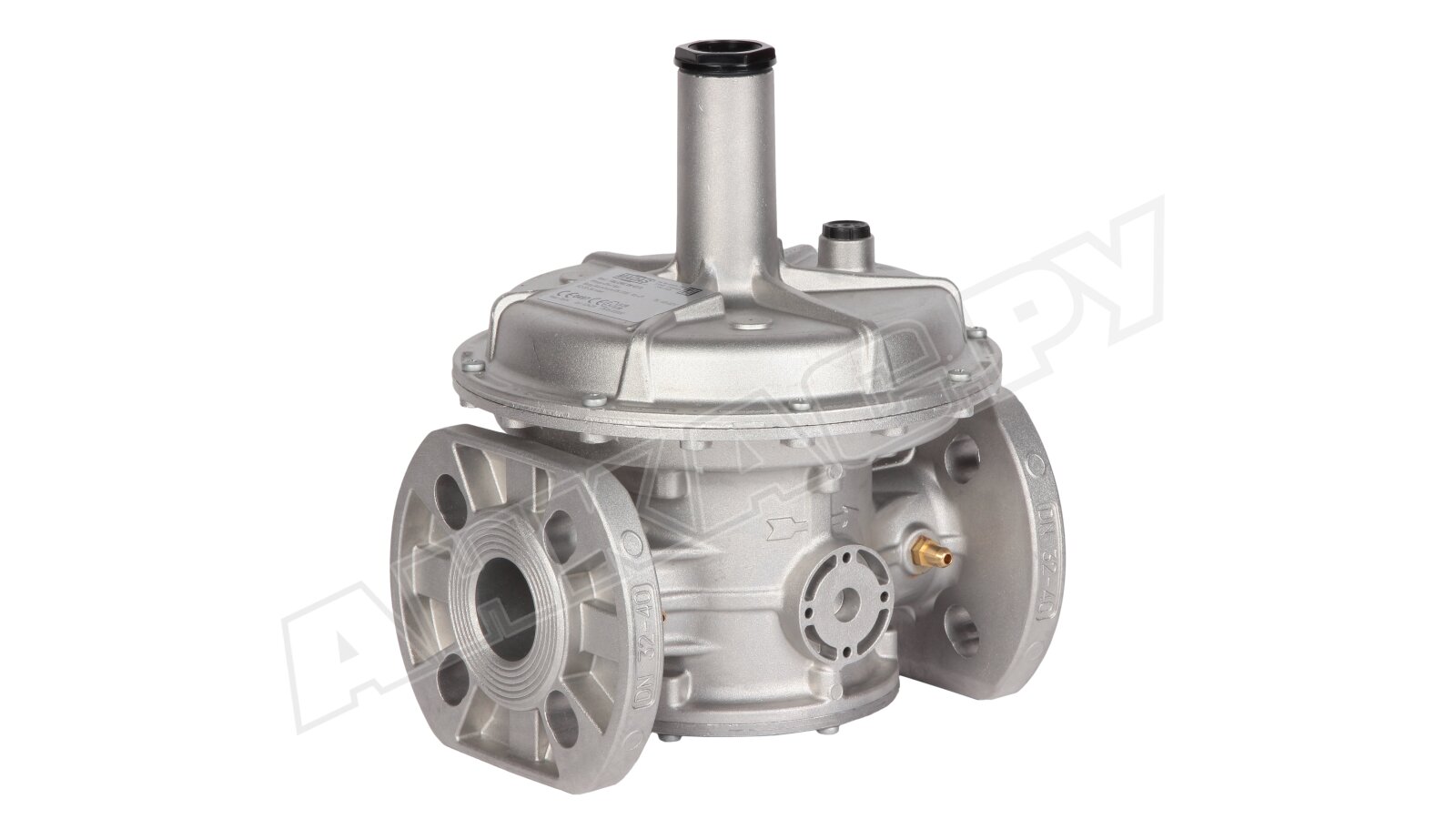

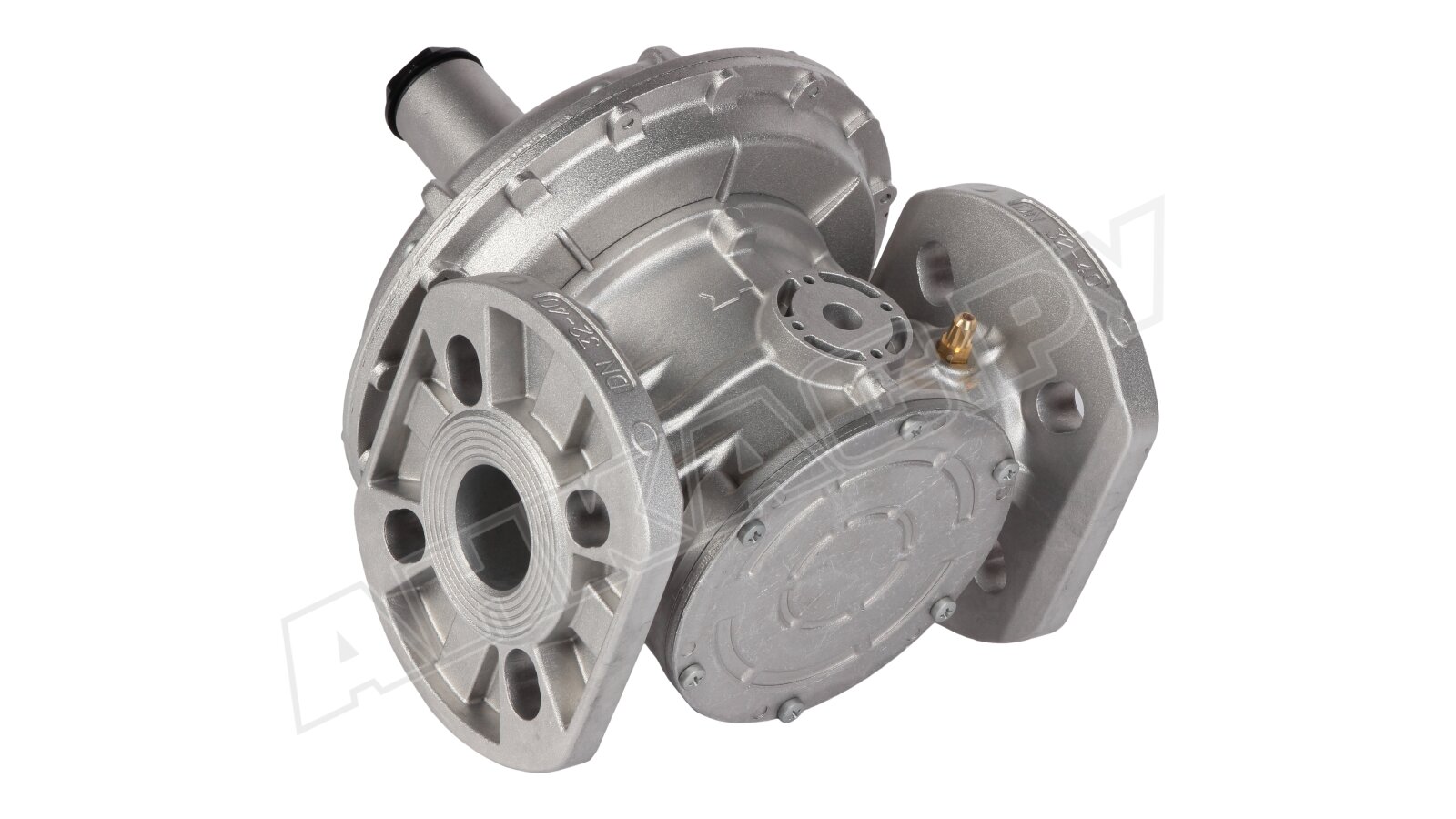

Регулятор давления газа Madas FRG/2MC DN 40 FL, FC40 030

Регулятор давления газа Madas FC40 030 встраивается в промышленное газовое оборудование для стабилизации и поддержания давления на необходимом уровне независимо от давления в газораспределительной сети (в пределах 1 бар). Характеризуется надежным исполнением, значительным эксплуатационным ресурсом (40 лет), точными выходными параметрами, стойкостью к низким температурам (до -40 °C). Монтируется в систему с помощью фланцевых соединений.

Рабочая среда

Регулятор давления Madas FC применяется в системах, использующих природный, сжиженный газ, воздух, азот, другие нейтральные газы (сухой газ). Версии для биогаза и попутного нефтяного газа могут поставляться по запросу.

Конструкция и особенности

• Регулятор Madas оснащен коррозиестойким алюминиевым корпусом. Конструктивные элементы и уплотнения выполнены из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона, виледона, бутадиен-нитрильного каучука.
• Конструкция рассчитана на промышленные условия эксплуатации, контакт с газообразной средой, устойчива к температурным воздействиям, износу, коррозии.
• На входе в регулятор установлен фильтр грубой очистки. Основные элементы: регулировочная пружина, предохранительная, компенсационная и рабочая мембраны, винт настройки, уплотнения, штуцеры. Присоединение осуществляется на фланцы.
• Давление на выходе из регулятора задается в рамках доступного диапазона пружины. Для контроля рабочих параметров необходимо использовать манометр.

Назначение

Регулятор поддерживает давление газа на стабильном уровне для обеспечения необходимого расхода, эффективной работы горелки. Давление на выходе из регулятора остается неизменным независимо от скачков давления в газораспределительной сети.

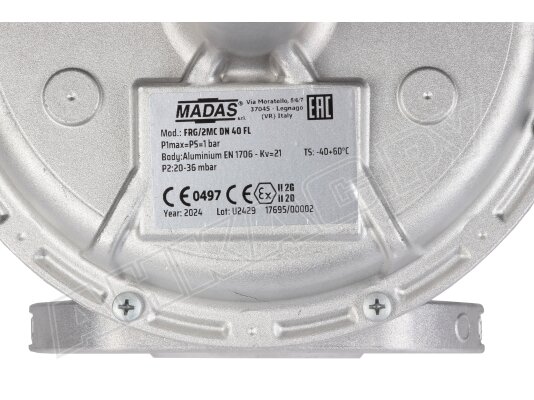

Основные рабочие и эксплуатационные характеристики:

• диапазон регулировки пружины: 20-36 мбар;
• интегрированный фильтр, способность очистки 50 мкм, класс G2 по EN 779;
• соединение с помощью фланцев DN 40;
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• допустимый температурный диапазон (внешняя среда): -40...+60 °C;
• давление газа перед регулятором: не более 1000 мбар;
• поверхностная температура: +60 °C (максимальное значение);
• заявленная продолжительность эксплуатации: 40 лет.

Монтаж

Регулятор давления газа может встраиваться на горизонтальный и вертикальный трубопровод. Монтаж осуществляется непосредственно перед горелкой. Место размещения должно соответствовать 2-ой зоне взрывоопасности по ГОСТ Р 51330.9-99. Недопустимо использовать регулятор при агрессивном воздействии окружающей среды, способной разрушить алюминий, сталь, каучук.

Обслуживание

Регулятор давления требует периодического обслуживания, в том числе ежегодной проверки исходящего давления, замены /промывки фильтра (через месяц после ввода в эксплуатацию и каждые 5 лет), замены рабочей мембраны и пружины (каждые 5 и 20 лет соответственно).

Достоинства:

• стабильные выходные параметры давления;
• очистка потока встроенным фильтром;
• широкий диапазон эксплуатационных температур;
• горизонтальный/ вертикальный монтаж;
• большой ресурс службы.

У нас можно купить регуляторы давления с разными настройками пружины и вариантами соединений. В каталоге АНКАС представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Узнать другую информацию можно у консультантов нашей компании.
