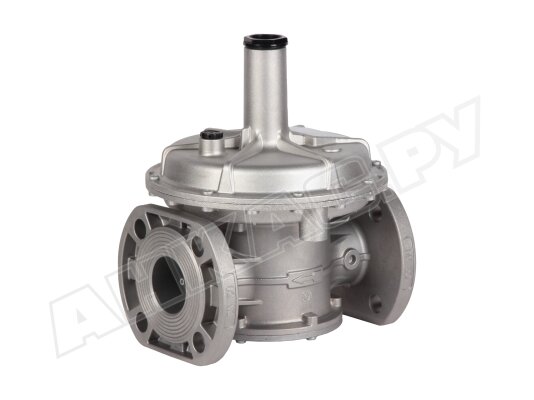

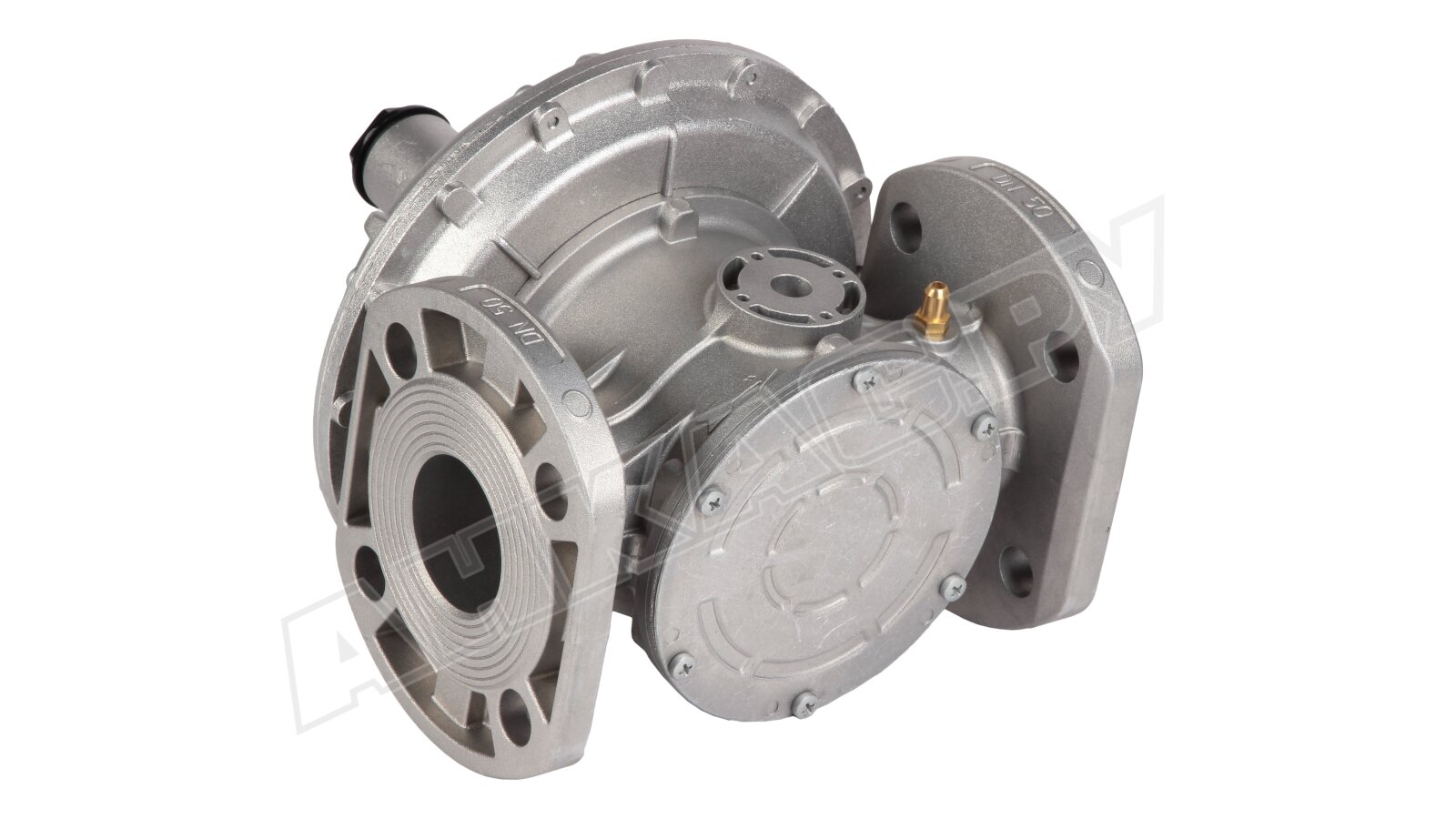

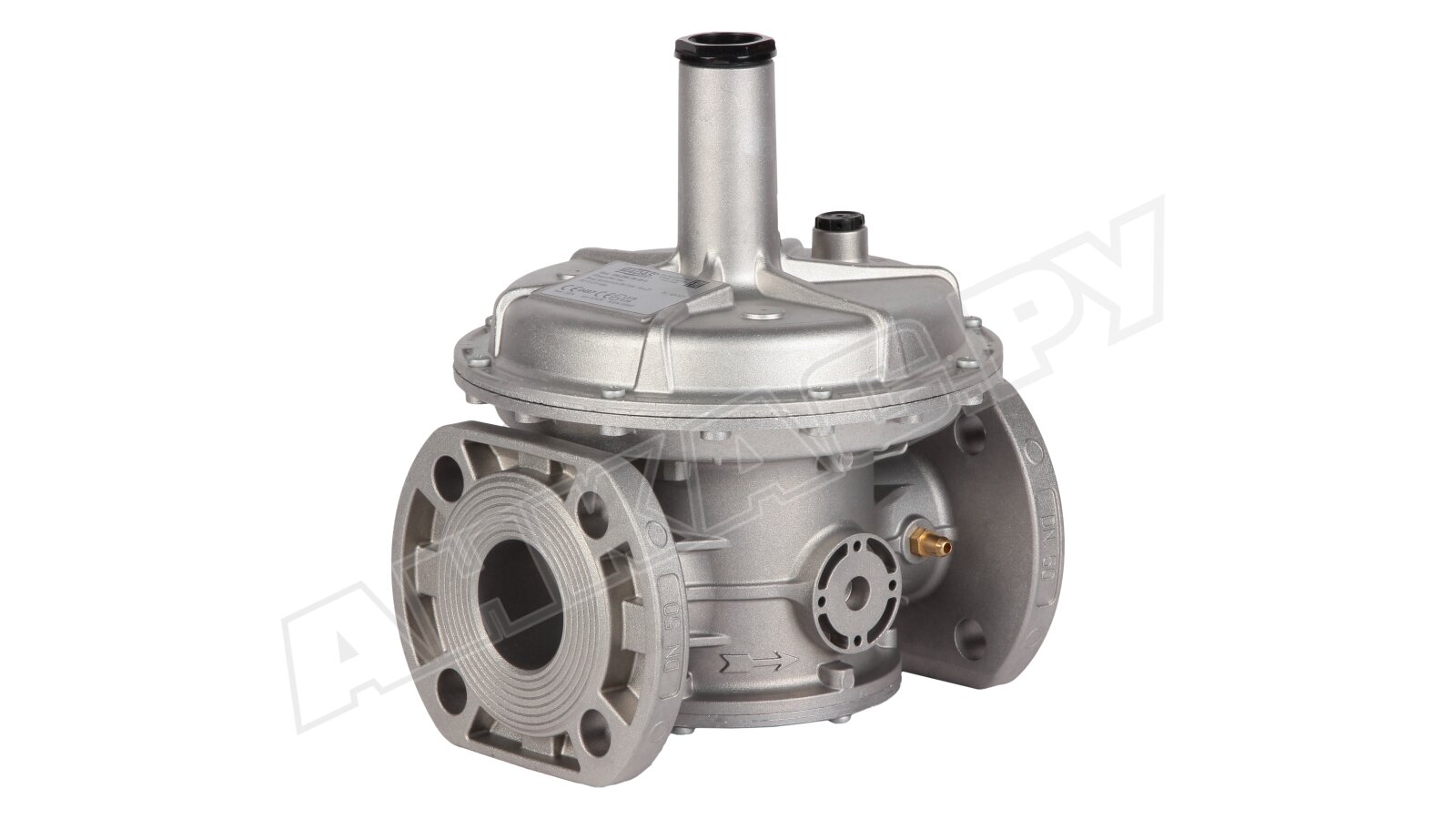

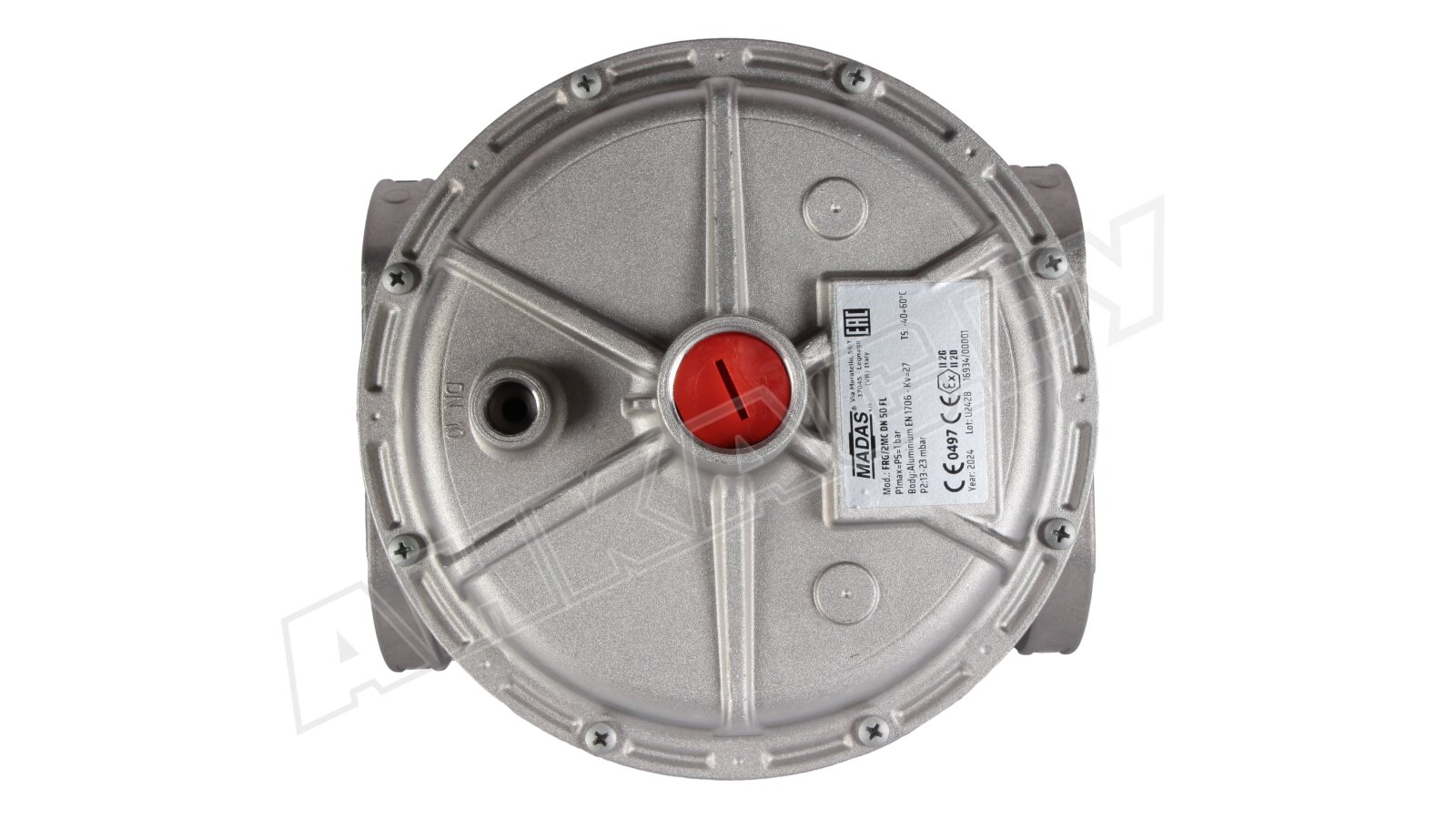

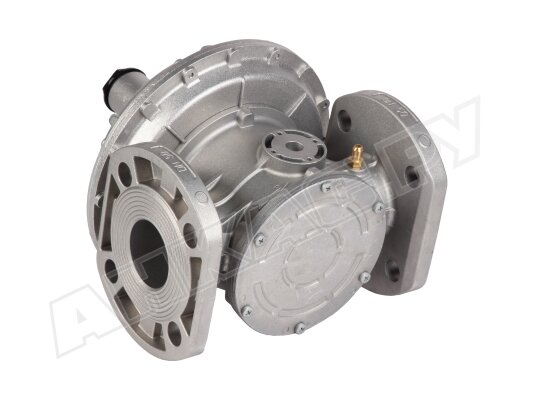

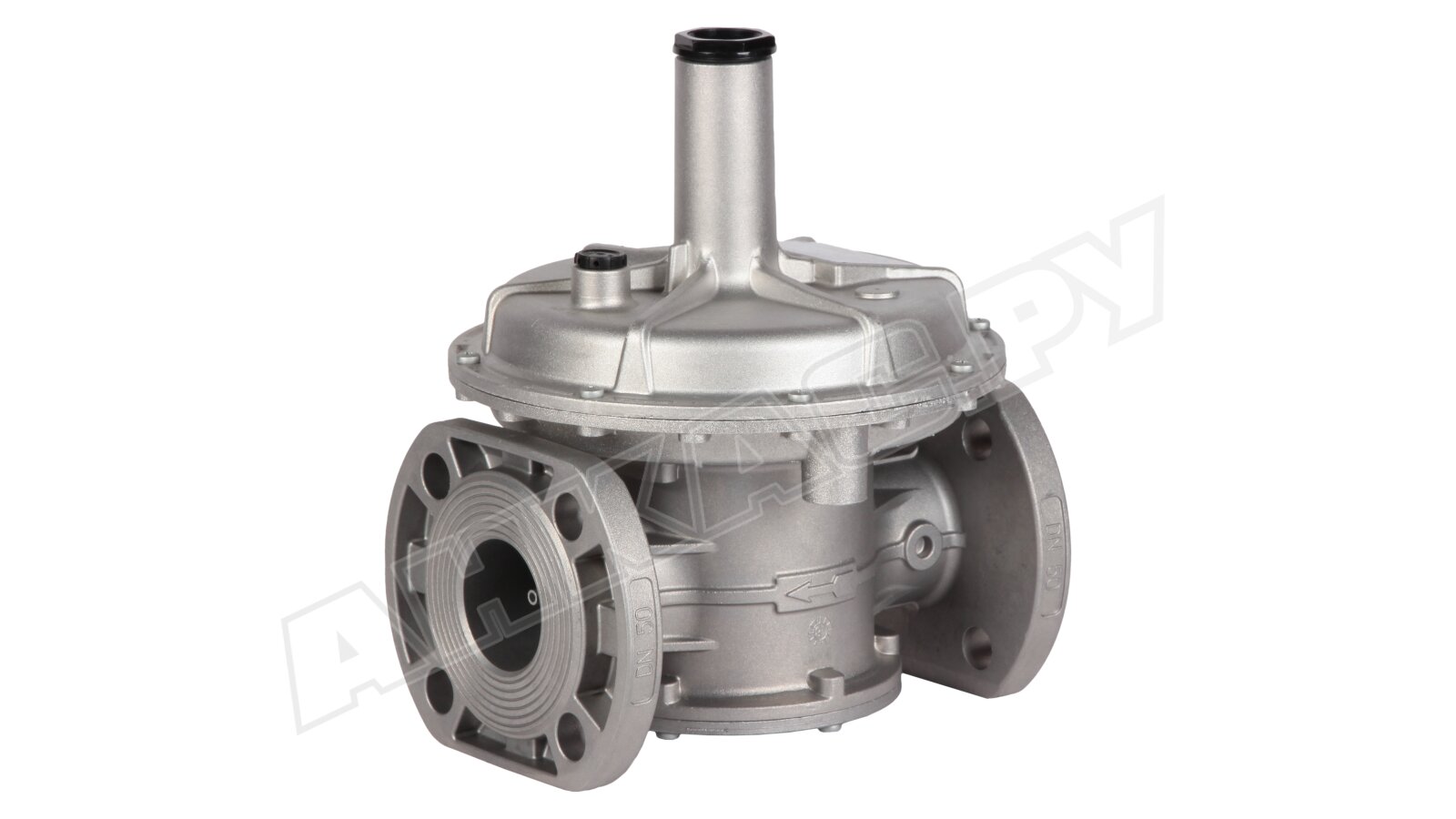

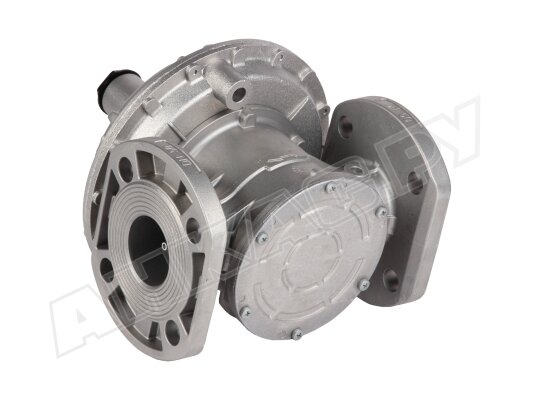

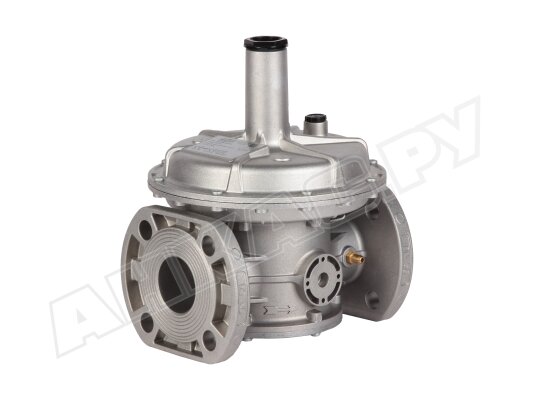

Регулятор давления газа Madas FRG/2MC DN 50 FL, FC50 020

Регулятор давления газа Madas FC50 020 оснащен фильтром. Встраивается в систему автоматического регулирования давления газа перед горелкой. Стабилизирует (понижает) и поддерживает заданные параметры давления независимо от давления в газораспределительной сети. Монтаж в систему осуществляется с помощью фланцевых соединений.

Основные параметры:

• регулировка рабочей пружины в диапазоне: 13-23 мбар;
• давление газа в магистрали: не более 1000 мбар;
• фильтр со способностью очистки 50 мкм, класс фильтрации G2 (по EN 779);
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• температура окружающей среды: -40...+60 °C;
• максимальная поверхностная температура: +60 °C;
• расчетный срок службы: 40 лет.

Применение

Регулятор обеспечивает стабильное давление газа независимо от давления в газораспределительной сети. Рабочей средой является метан, сжиженный нефтяной газ, воздух, азот, нейтральный газ (только сухие газы).

Конструкция и особенности

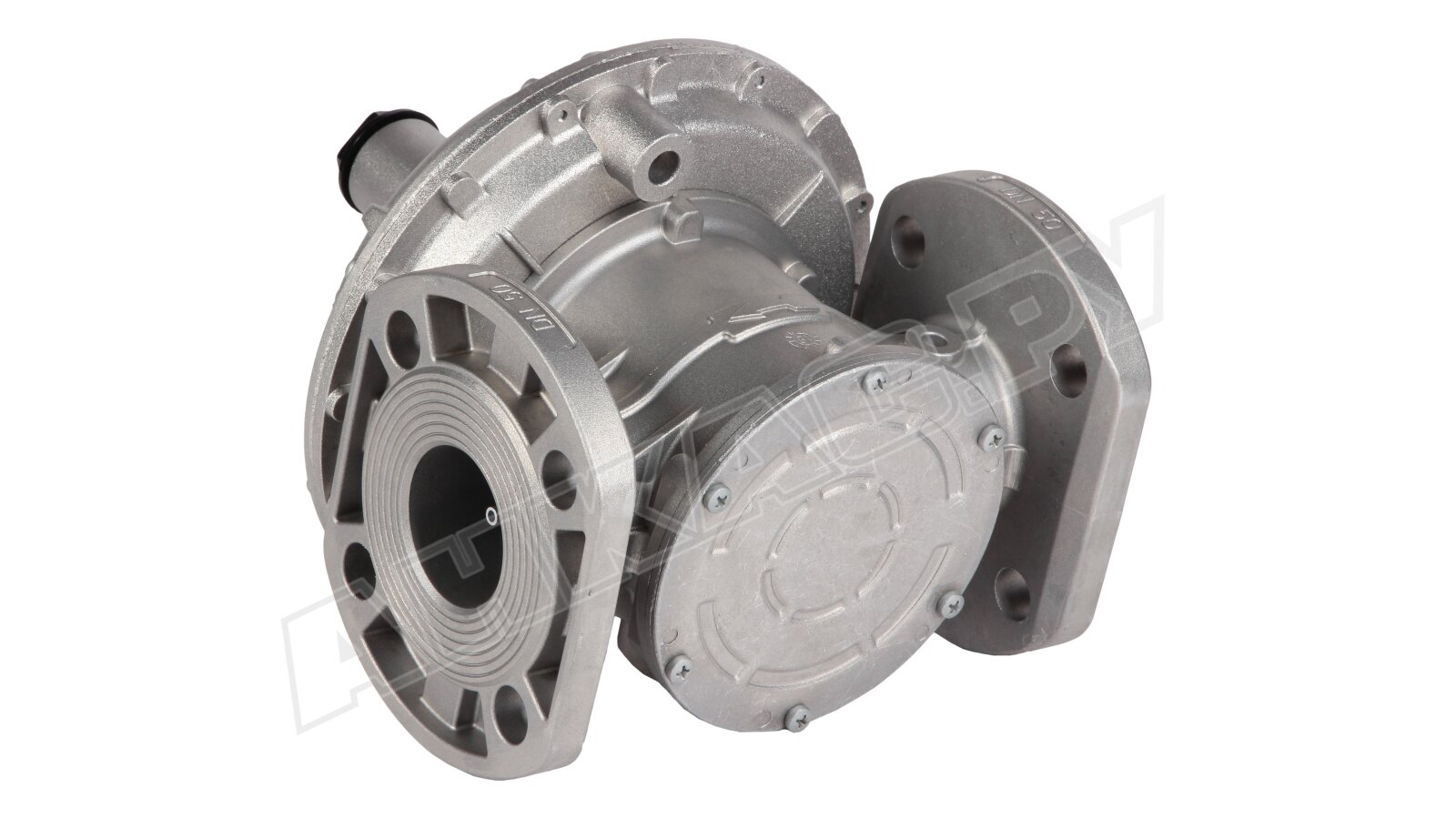

• Регулятор давления собран в алюминиевом корпусе. Основные элементы конструкции: входной фильтр, пружина регулировки давления на выходе, предохранительная, компенсационная и рабочая мембраны, регулировочный винт, уплотнения, штуцеры, фланцевые соединения.
• Конструкция изготовлена из латуни, нержавеющей стали марки 430, нержавеющей оцинкованной стали, алюминия, стекловолокна с 30% нейлона, виледона, бутадиен-нитрильного каучука, что обеспечивает стойкость к температурным воздействиям, коррозии, износу, химическому составу газов.
• Регулировка выходных параметров осуществляется в рамках доступного диапазона пружины. Для настройки давления требуется манометр.

Монтаж

Регулятор давления устанавливается в помещениях 2-ой зоны взрывоопасности по ГОСТ Р 51330.9-99 на горизонтальном и вертикальном трубопроводе перед горелкой. Не подходит для мест с агрессивной внешней средой, способной разрушить алюминий, сталь, каучук.

Достоинства:

• стабильное давление на выходе из регулятора;
• встроенный фильтр, защита мембран и уплотнений от повреждений;
• морозостойкая конструкция;
• вариативность монтажа.

В разделе «регуляторы давления газа» представлены регуляторы-стабилизаторы давления газа Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми соединениями DN25-DN100. Модификации для биогаза и попутного нефтяного газа могут поставляться по отдельному запросу.
