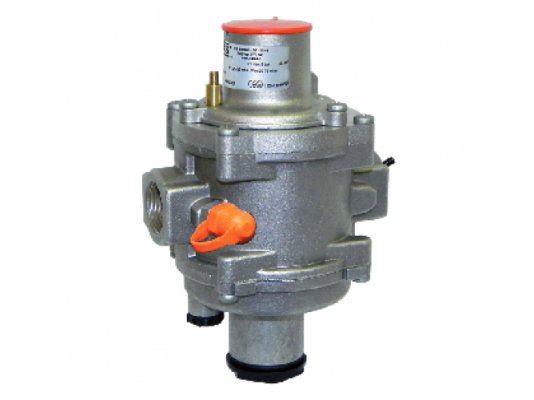

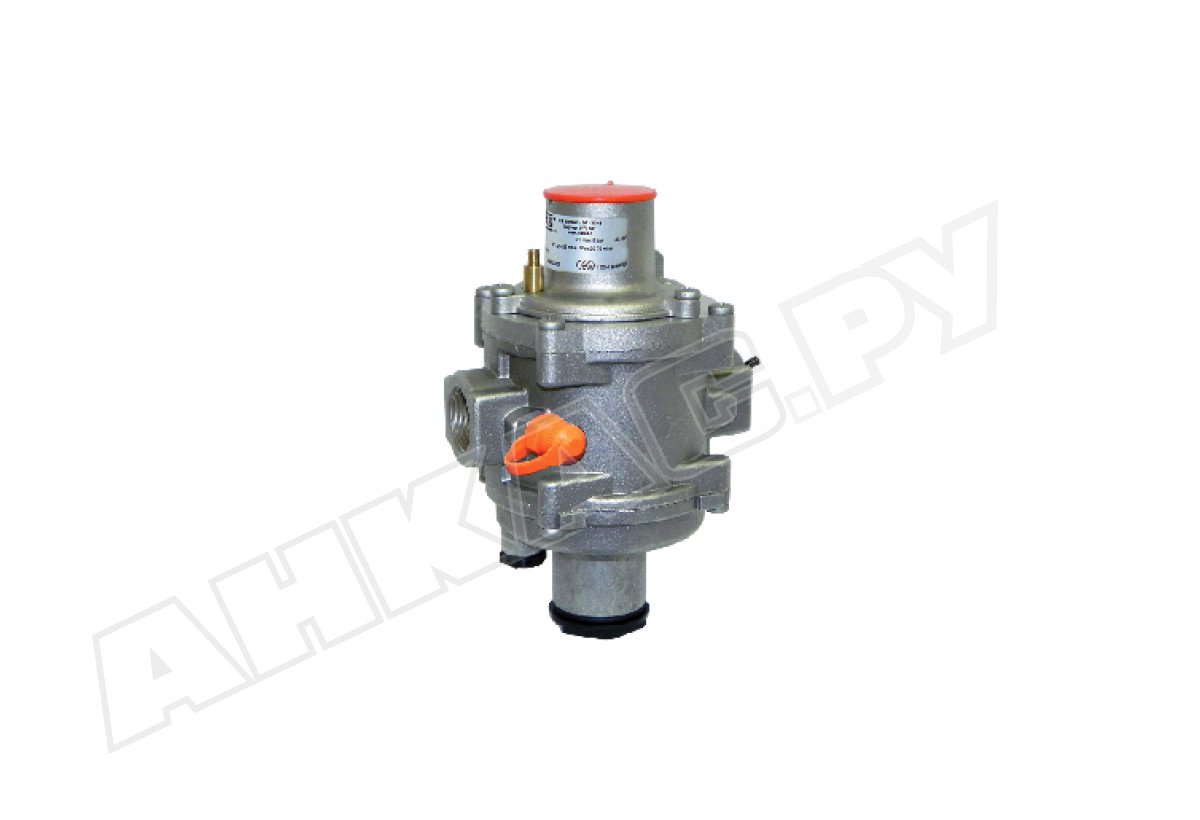

Регулятор давления газа Madas FR2LB04Z 110

Регулятор давления газа Madas FR2LB04Z 110 отличается компактными размерами корпуса, расширенной комплектацией, морозостойким исполнением. Соответствует стандарту EN 13611. Оснащен двойным фильтром для надежной защиты от засорения. Подходит для установок с небольшим потреблением газа Встроенные предохранительно-запорный (ПЗК) и сбросной (ПСК) клапаны повышают безопасность эксплуатации газового оборудования. Затвор с плечом 1:5 гарантирует точность регулирования и герметичное закрытие даже при попадании влаги и наледи.

Конструктивные особенности

Регулятор Madas FR2LB04Z оснащен:

• двумя фильтрами (сетка и фильтрующий элемент);
• рабочей мембраной, защищенной от попадания влаги;
• предохранительным запорным клапаном по превышению давления, прерывающим подачу газа при избыточном выходном давлении;
• предохранительным запорным клапаном по понижению давления для отсечки потока при недопустимом падении давления;
• сбросным клапаном для стравливания избыточного давления при превышении установленного значения. В помещениях с плохой вентиляцией газ от сбросного клапана необходимо вывести наружу.

Корпус и детали регулятора изготовлены из оцинкованной и нержавеющей стали марки 430 F, алюминия 11S, латуни ОТ-58, штампованного алюминия, виледона, NBR-каучука. На корпусе регулятора предусмотрены штуцеры для замеров давления.

Применение

Регулятор обеспечивает понижение входного давления и поддерживает постоянное значение с учетом настройки рабочей пружины (в рамках доступного диапазона) при изменяющемся расходе или давлении в распределительной сети. Используется в бытовых и промышленных установках с небольшим расходом.

Рассчитан на работу с сухими неагрессивными газами: природным, сжиженным газом, азотом, воздухом. По запросу доступны версии для биогаза и попутного нефтяного газа.

Основные параметры:

• комбинированный регулятор с двойным фильтром и клапанами безопасности;
• максимальное входное давление: 6000 мбар;
• диапазон выходного давления: 9-20 мбар, точность регулирования ±10%;
• параметры срабатывания запорного клапана: 4-12 мбар/ 18-28 мбар;
• настройка сбросного клапана в диапазоне: 11-25 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%/ ±10%;
• минимальная пропускная способность: от 0,1 нм3/ч;
• время закрытия ПЗК < 1 сек.;
• прямое (линейное) соединение, внутренняя резьба Rp 1";
• допустимые рабочие температуры: -40...+60 °C;
• установка на горизонтальный трубопровод пружиной вниз;
• фильтрующий элемент из высокопрочного синтетического материала (виледон);
• степень фильтрации: 50 микрон;
• срок службы регулятора: 40 лет.

Установка

Регулятор давления Madas FR2LB подходит для размещения в зонах 1 или 2 взрывоопасности. Не пригоден для зон 0.

Достоинства:

• комбинированный регулятор с защитными устройствами (ПЗК, ПСК);
• двойная фильтрация потока;
• стабильное давление газа при изменениях давления в магистрали;
• защищенная от попадания влаги рабочая мембрана;
• точное регулирование выходного давления;
• герметичное закрытие потока, в т.ч. при попадании влаги и наледи;
• широкий диапазон эксплуатационных температур;
• компактные габариты корпуса.

Регуляторы Madas FR2LB

В серию «Компакт» входят комбинированные регуляторы давления газа Madas для неагрессивных газов, биогаза (литера В), с уплотнениями и мембранами из витона (V и W), специальной обработкой корпуса методом катафореза (К), размером соединений DN15-DN25, с/ без ПСК. Модификации с маркировкой CHR в названии модели поставляются с морозостойкими мембранами.
