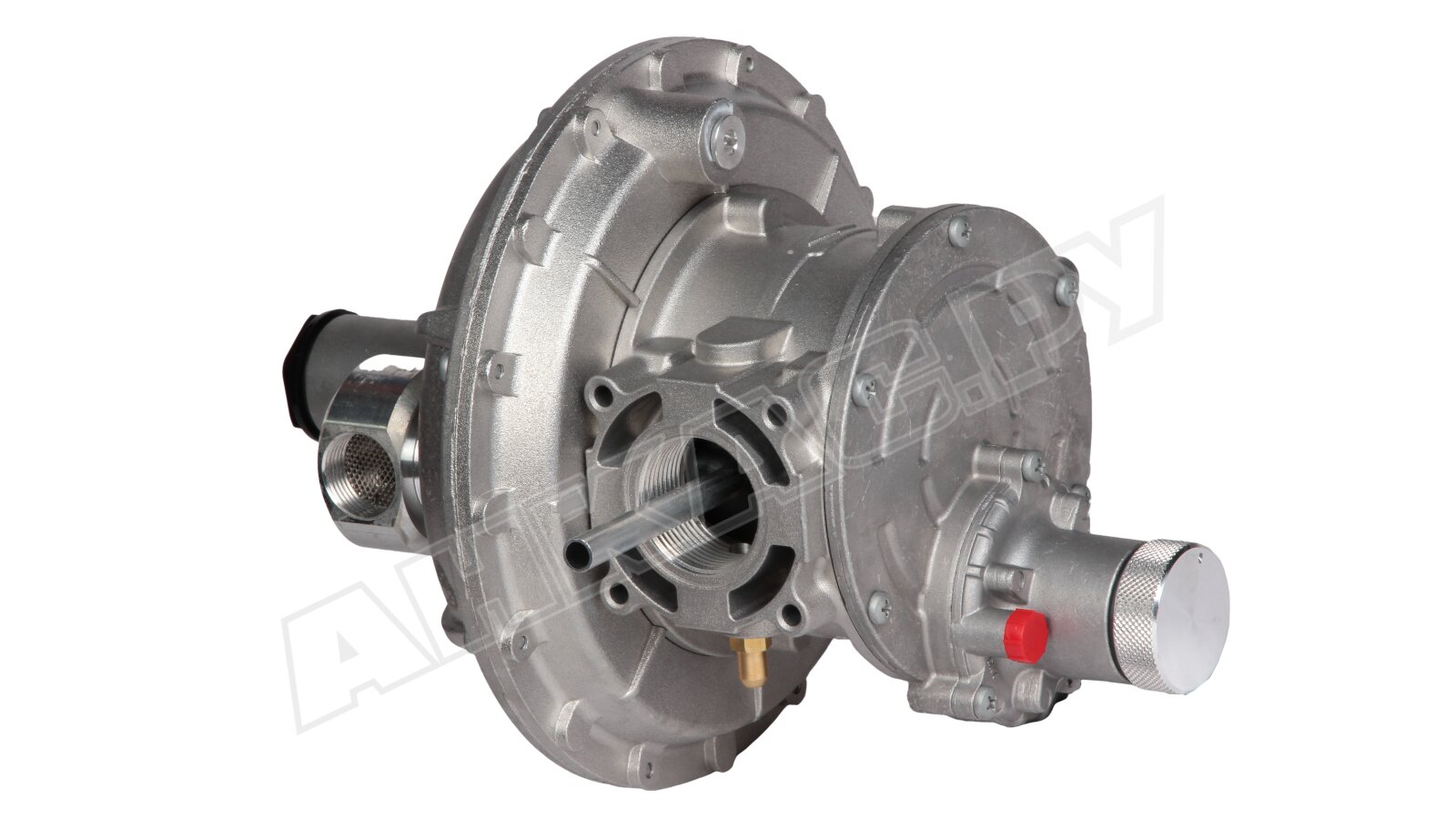

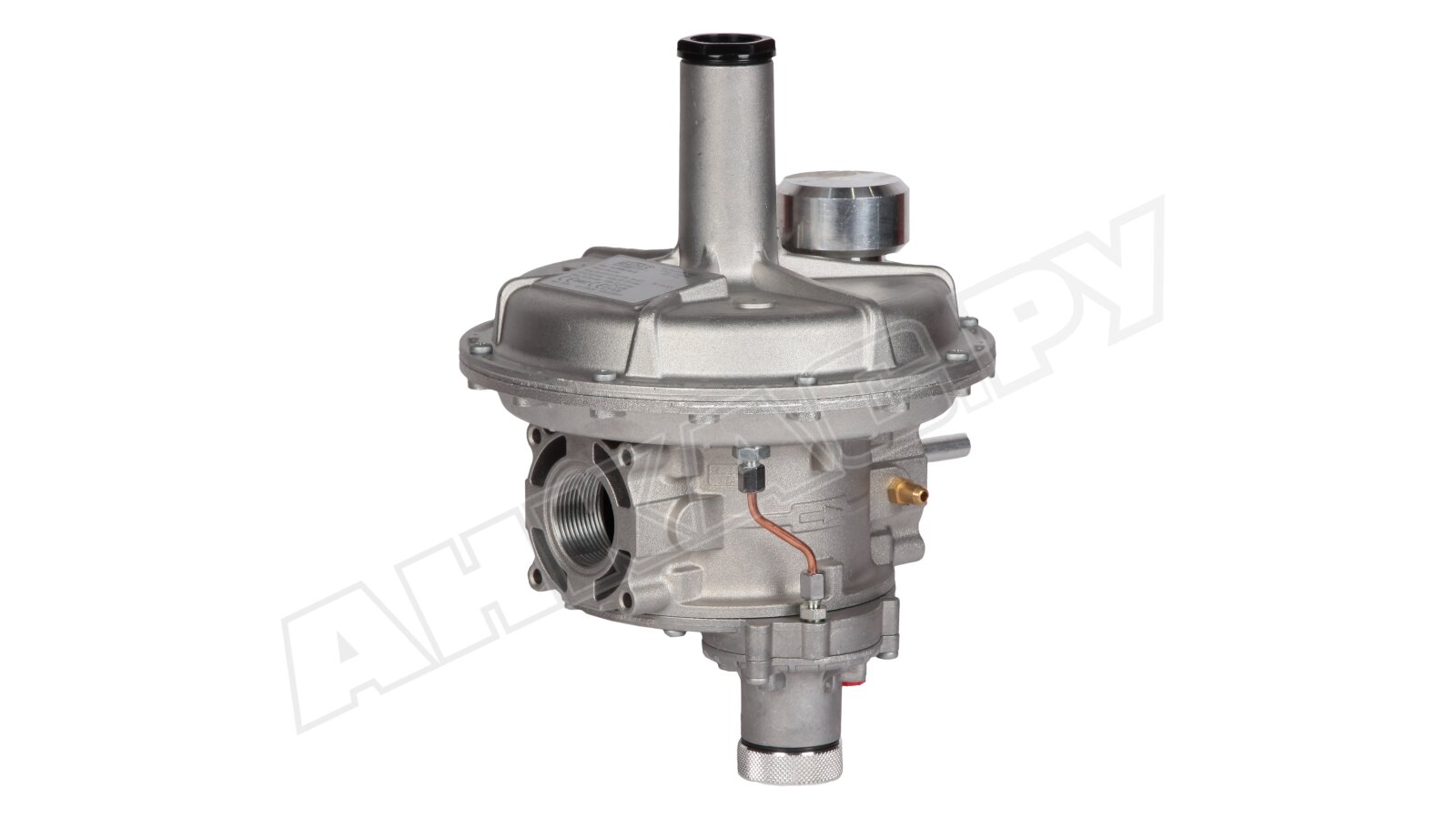

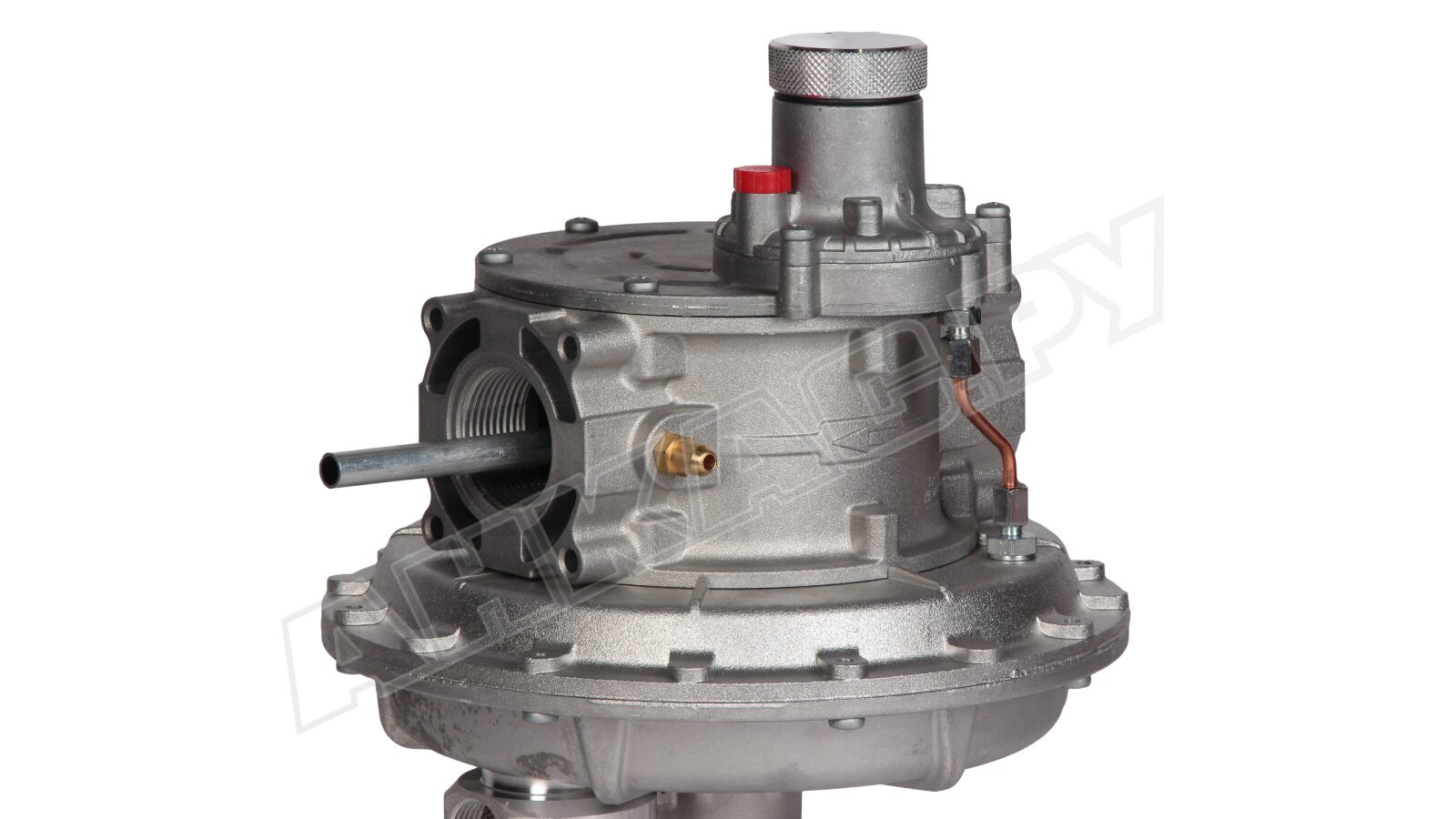

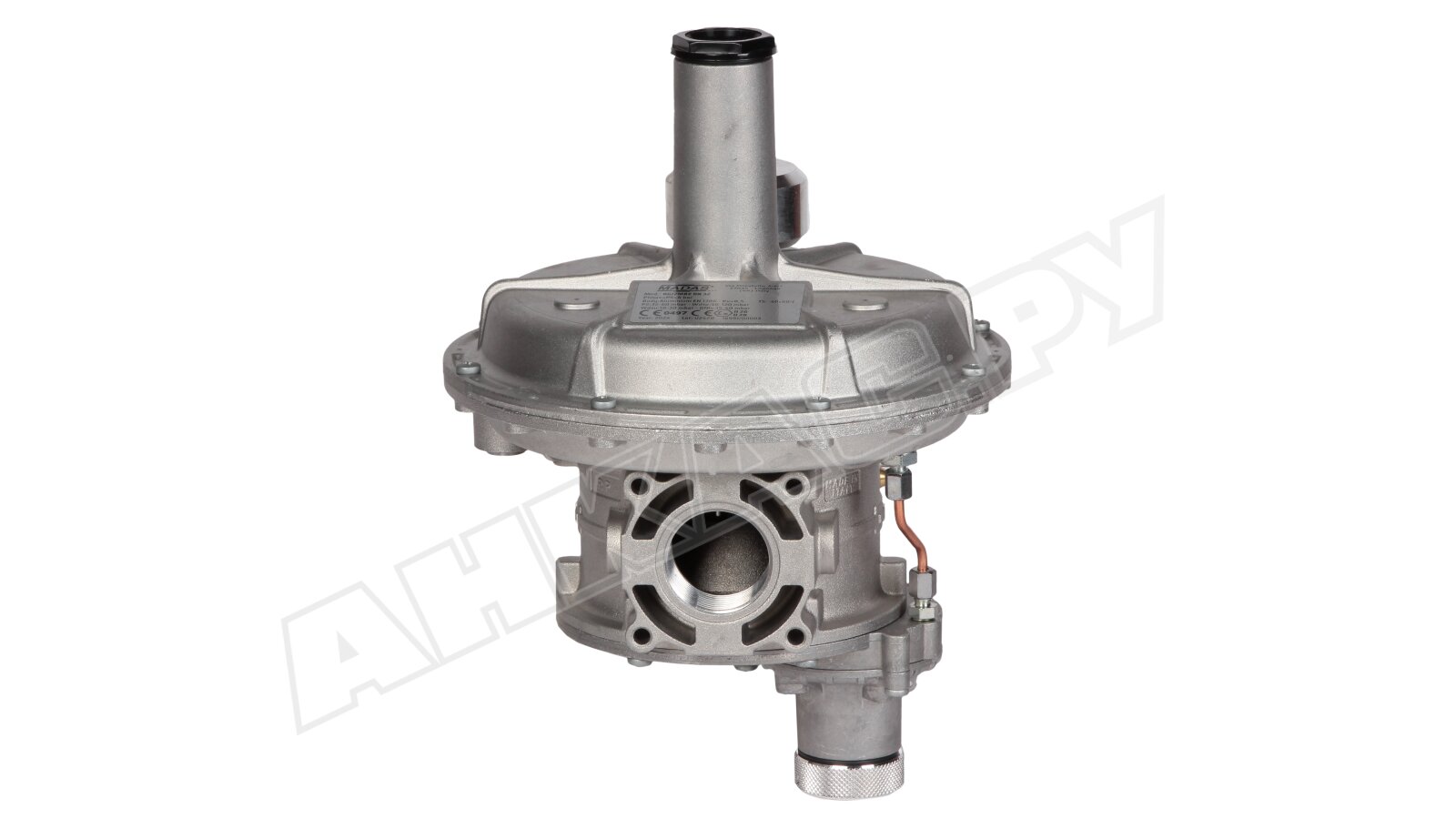

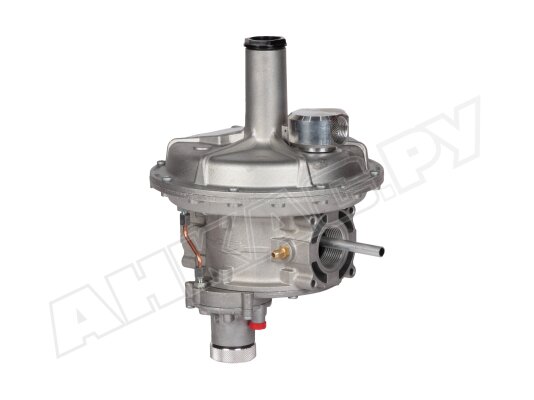

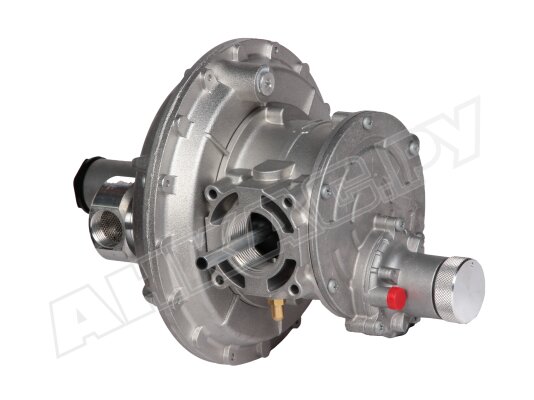

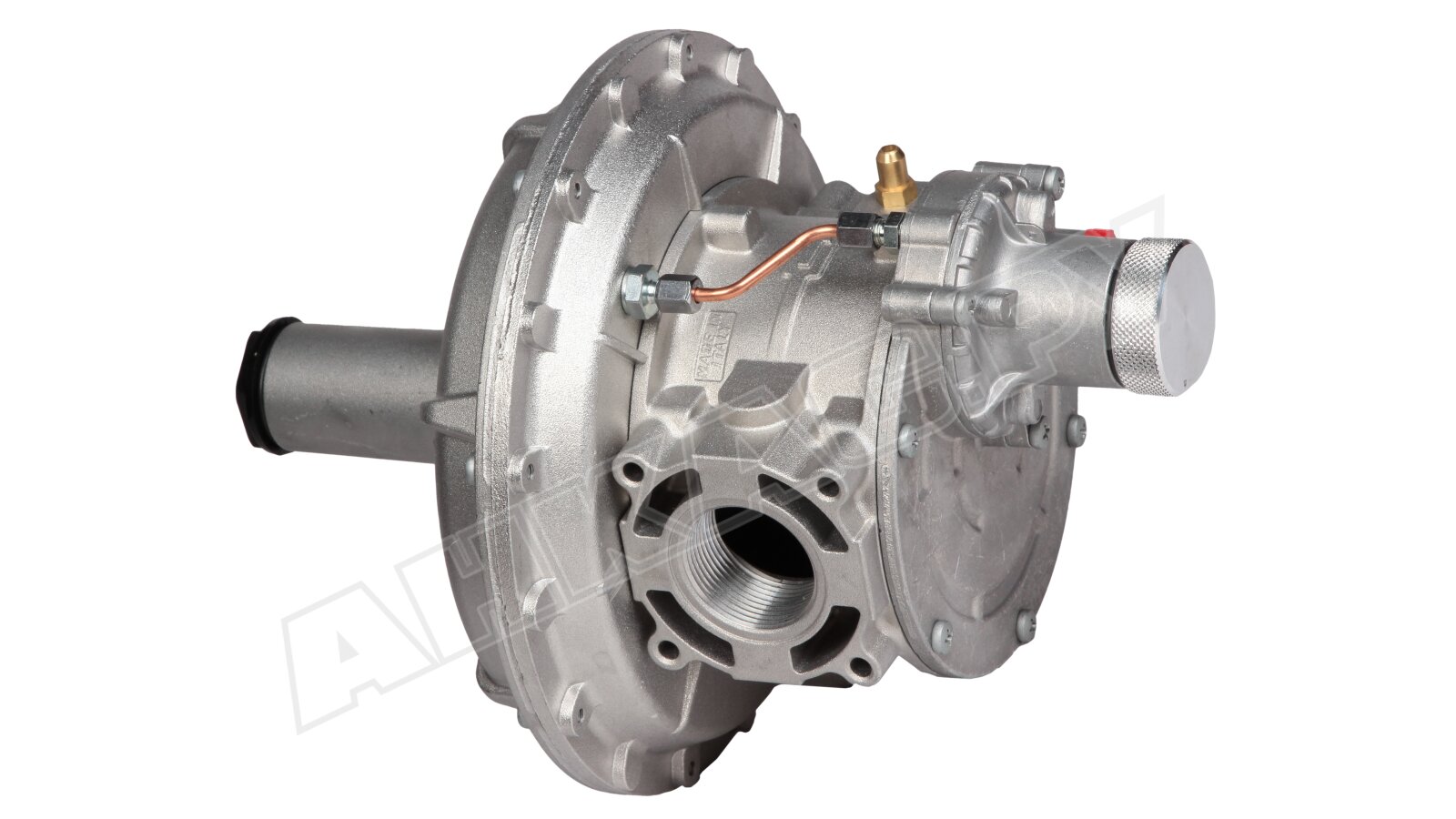

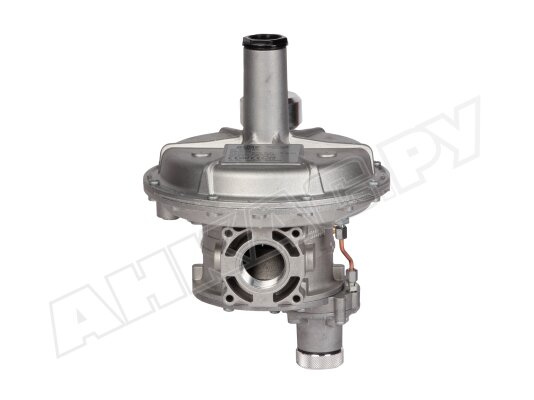

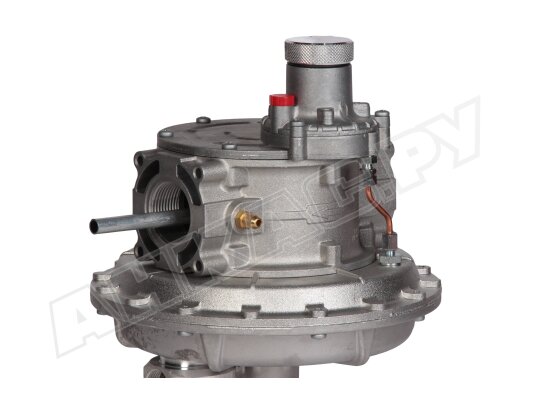

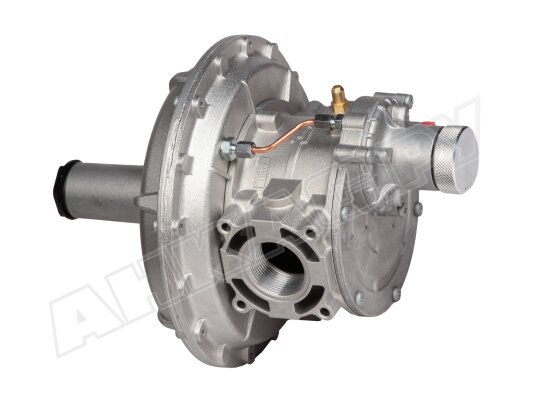

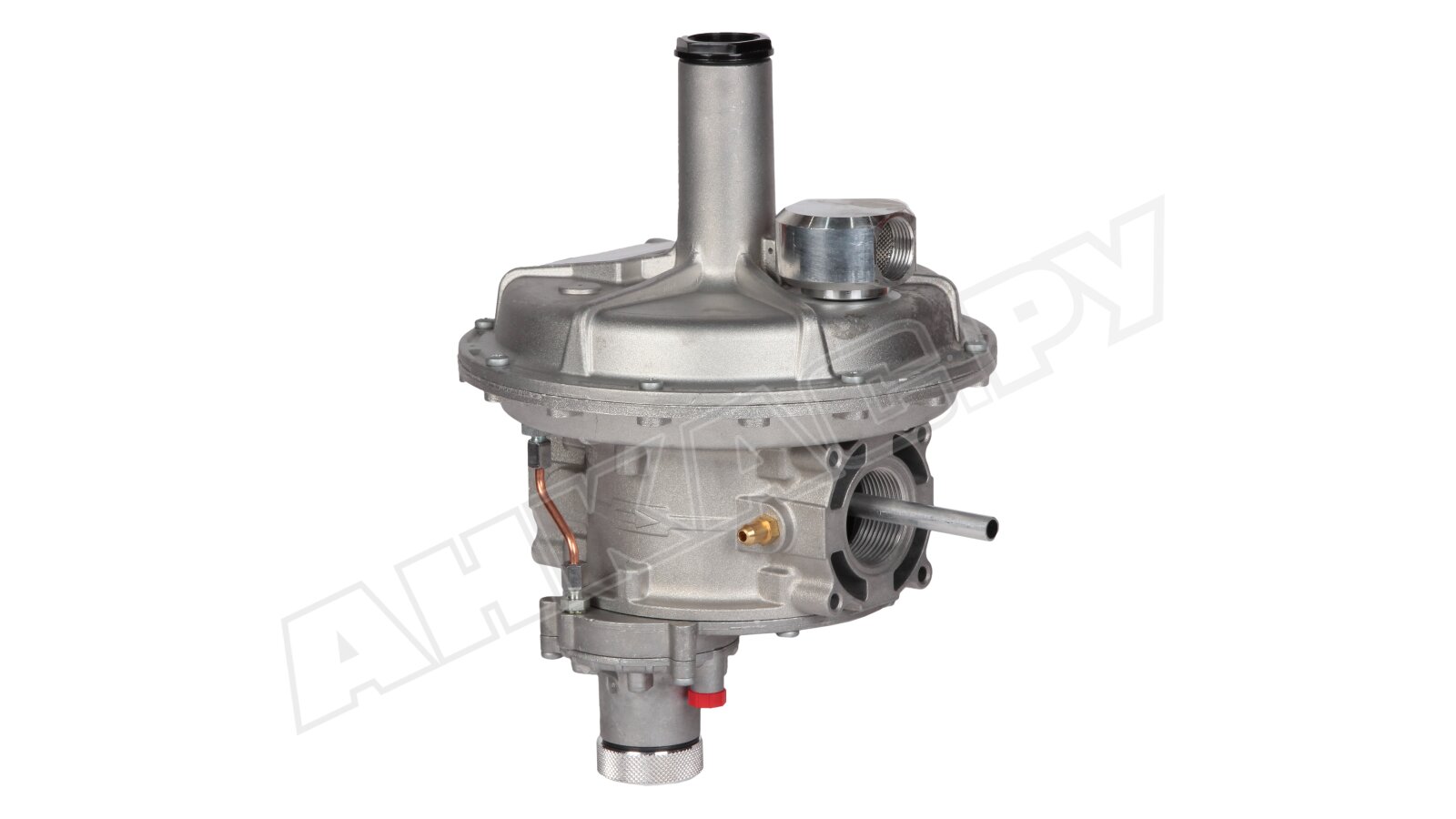

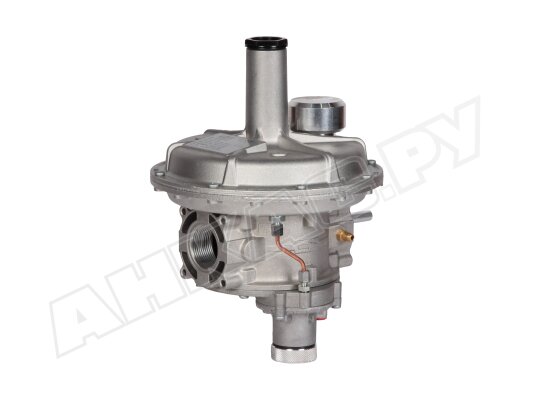

Регулятор давления газа Madas RG/2MBZ DN 32, RB05Z R130

Регулятор давления газа Madas RB05Z R130 входит в серию комбинированных устройств с предохранительно-запорным клапаном (ПЗК), перекрывающим подачу газа при аварийном падении/ повышении контролируемого давления. Встраивается в промышленные газопотребляющие системы с давлением в магистрали до 6 бар. Понижает и поддерживает стабильное выходное давление в соответствии с заданными параметрами. Укомплектован предохранительно-сбросным клапаном для стравливания избыточного давления.

Виды газа

Регулятор прямого действия рассчитан на работу с метаном, пропан-бутаном, азотом, воздухом и другими неагрессивными газообразными средами, соответствующими нормам ГОСТ 5542-87. Доступны версии для биогаза (предварительно необходимо уточнить состав).

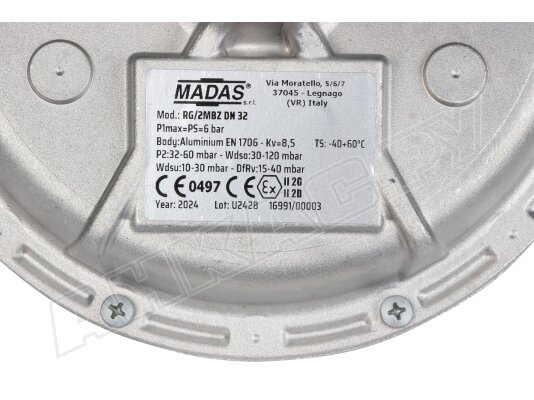

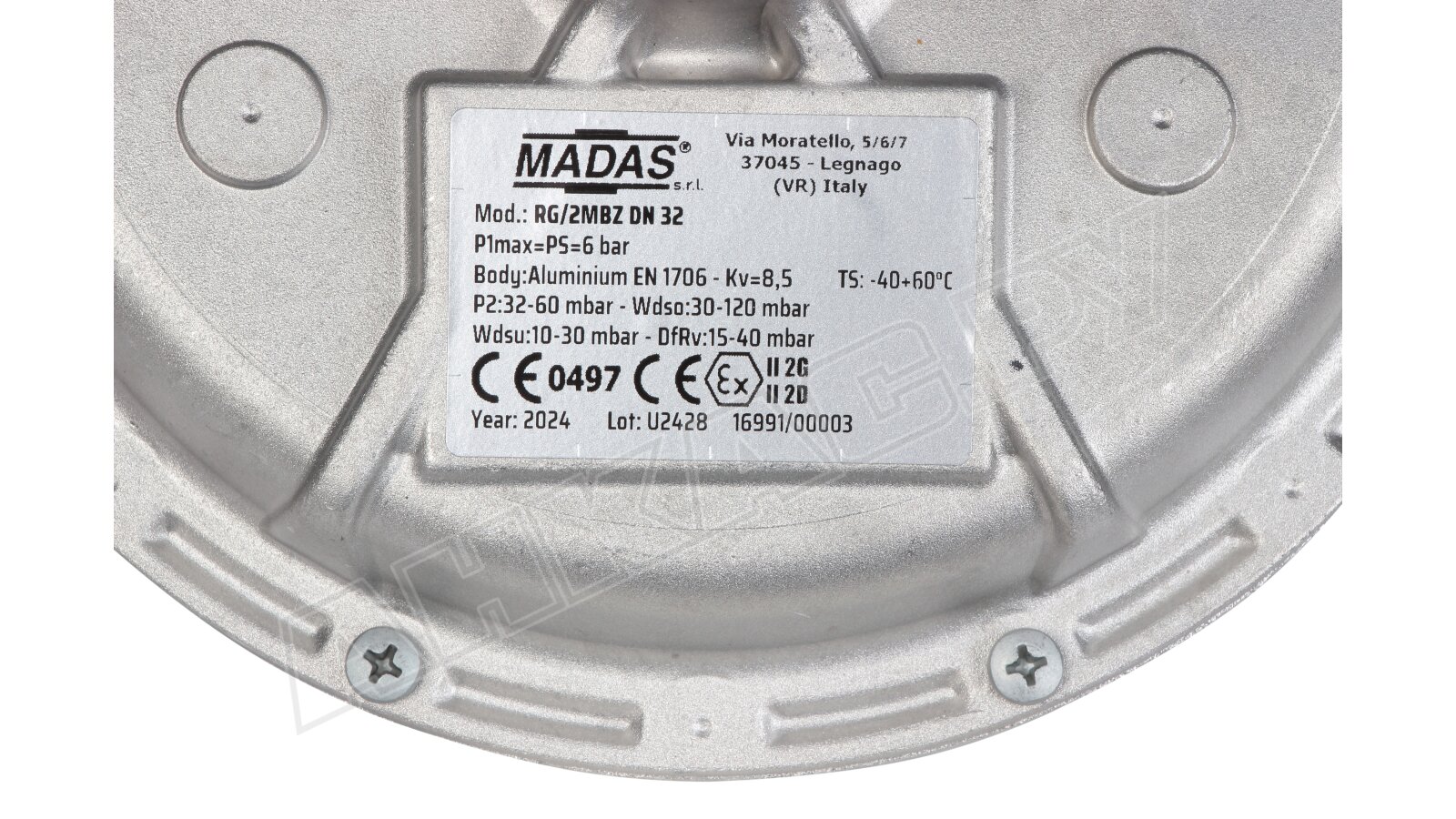

Основные характеристики:

• максимально допустимое давление на входе в регулятор: 6000 мбар;
• класс «А» герметичности по стандартам EN 88-2, работа без утечек;
• минимальная пропускная способность: 0,1 нм3/ч;
• настройка исходящего давления в диапазоне 32-60 мбар;
• встроенный предохранительно-запорный клапан (ПЗК), отсекающий поток газа;
• настройка ПЗК по понижению: 10-30 мбар, по превышению: 30-120 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• закрытие предохранительного запорного механизма в течение < 1 сек.;
• резьбовые отверстия Rp 1 1/4" для монтажа в систему;
• линейное соединение;
• пропускная способность: 1300 нм3/ч (максимальное значение);
• работа при температурах окружающей среды: -40...+60 °C;
• основные заменяемые узлы: мембрана регулятора, мембрана ПЗК, пружина;
• продолжительность службы регулятора: 40 лет.

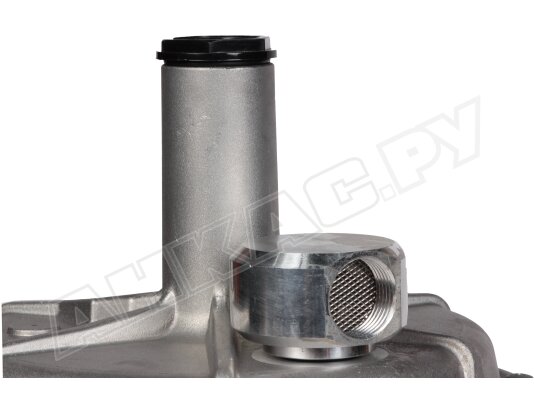

Особенности конструкции

Регулятор давления газа оснащен предохранительно-запорным клапаном, отсекающим поток газа к потребителю при недопустимом повышении или понижении выходного давления. Последующий запуск регулятора осуществляется вручную после устранения причины срабатывания запорного устройства.

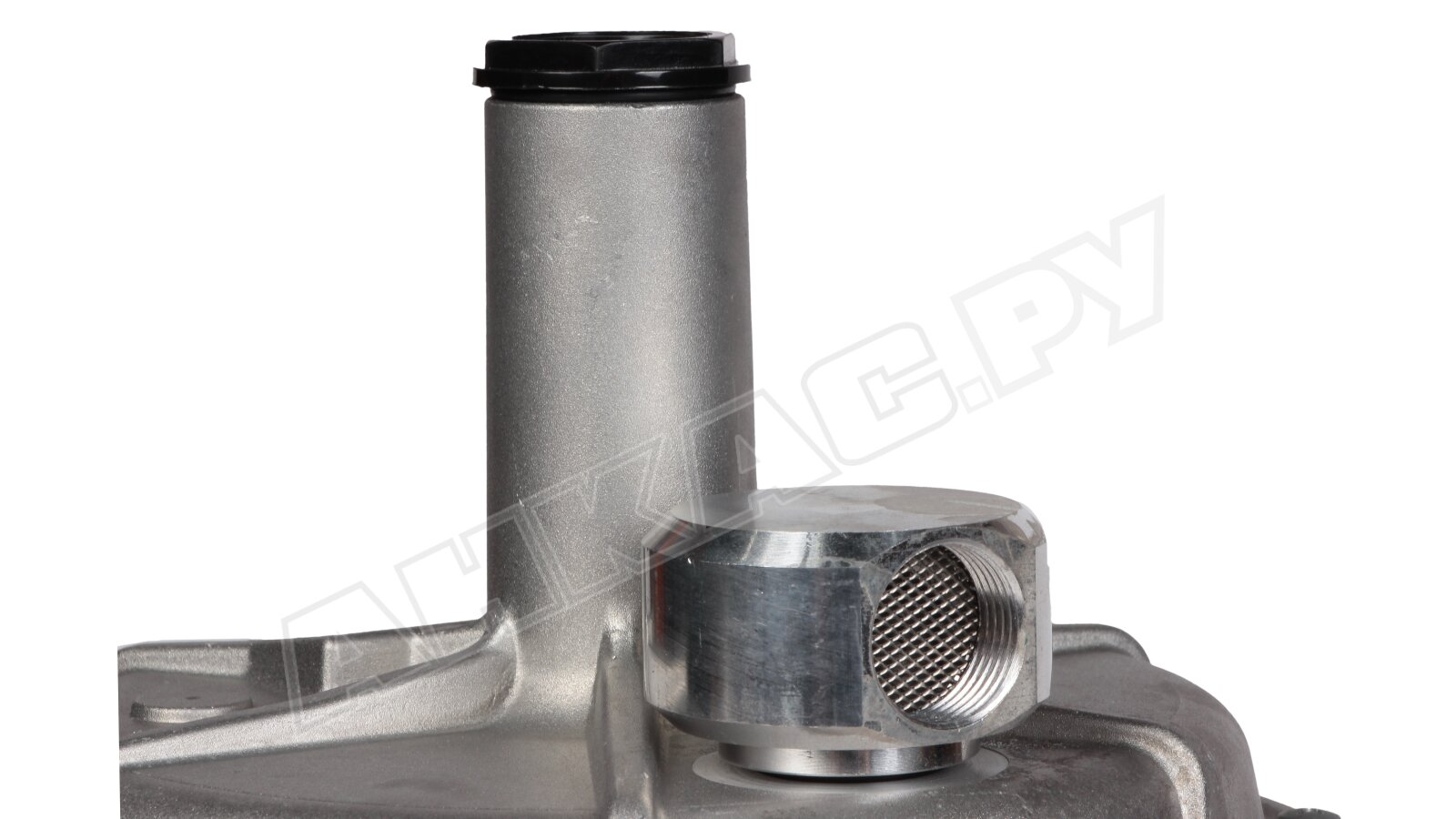

В состав мембранного узла входит предохранительно-сбросной клапан, обеспечивающий полноценную работу во всем диапазоне пропускной способности регулятора. ПСК выпускает избыточное количество газа при превышении давления.

Регулятор произведен из материалов, устойчивых к высокому давлению, коррозии, перепадам температур, составу газов: алюминия 11S, штампованного алюминия, оцинкованной нержавеющей стали, латуни ОТ-58, стекловолокна с 30% нейлона. При изготовлении уплотнений использован бутадиен-нитрильный каучук, что исключает утечки газа.

Установка

Регулятор рассчитан на размещение в зонах 1 или 2 взрывоопасности по ГОСТ. Эксплуатация возможна не только внутри помещений, но и в условиях улицы при создании надежной защиты от атмосферных осадков (установка под навесом, козырьком, в шкафу). Не допускается использование регулятора в местах с агрессивной внешней средой, которая способна привести к разрушению алюминия, стали, каучука.

Комбинированное устройство может монтироваться на горизонтальный и вертикальный трубопровод. Рекомендуется направлять пружину вертикально вверх. При установке в других положениях сокращается рабочий ресурс регулятора.

Для правильного позиционирования регулятора на корпус нанесена стрелка, указывающая ход потока. Настройка рабочих параметров осуществляется под контролем манометра. После сборки выполняется проверка герметичности системы.

Применение

Регулятор давления Madas RB служит для оснащения систем редуцирования высокого давления в промышленных, технологических установках. Востребован на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования и других объектах газоснабжения.

Сервисное обслуживание и замена деталей

Каждые полгода осуществляются контрольные замеры исходящего давления и проверка диапазонов срабатывания защитных устройств (ПЗК и ПСК). Замена нагружаемых узлов проводится через 5 лет (рабочая мембрана, мембрана ПЗК) и 20 лет (пружина). После частичной или полной разборки конструкции необходимо повторно отрегулировать выходные параметры давления.

Достоинства:

• стабильное, точное выходное давление газа;
• встроенный предохранительно-запорный клапан с быстрым срабатыванием;
• модификация с предохранительно-сбросным клапаном;
• исполнение для низкотемпературного применения;
• возможность уличной эксплуатации;
• установка на горизонтальный и вертикальный трубопровод;
• 2 года гарантийного обслуживания;
• 40 лет службы до полной замены.

Регуляторы давления газа Madas RB представлены широкой линейкой. Со склада и под заказ доступны модели с различными диапазонами настройки пружины и ПЗК, фланцевым и резьбовым соединением, индикатором положения ПЗК, со встроенным шумоглушителем, для работы с биогазом и агрессивными газами, версии «компакт» (RBС).
