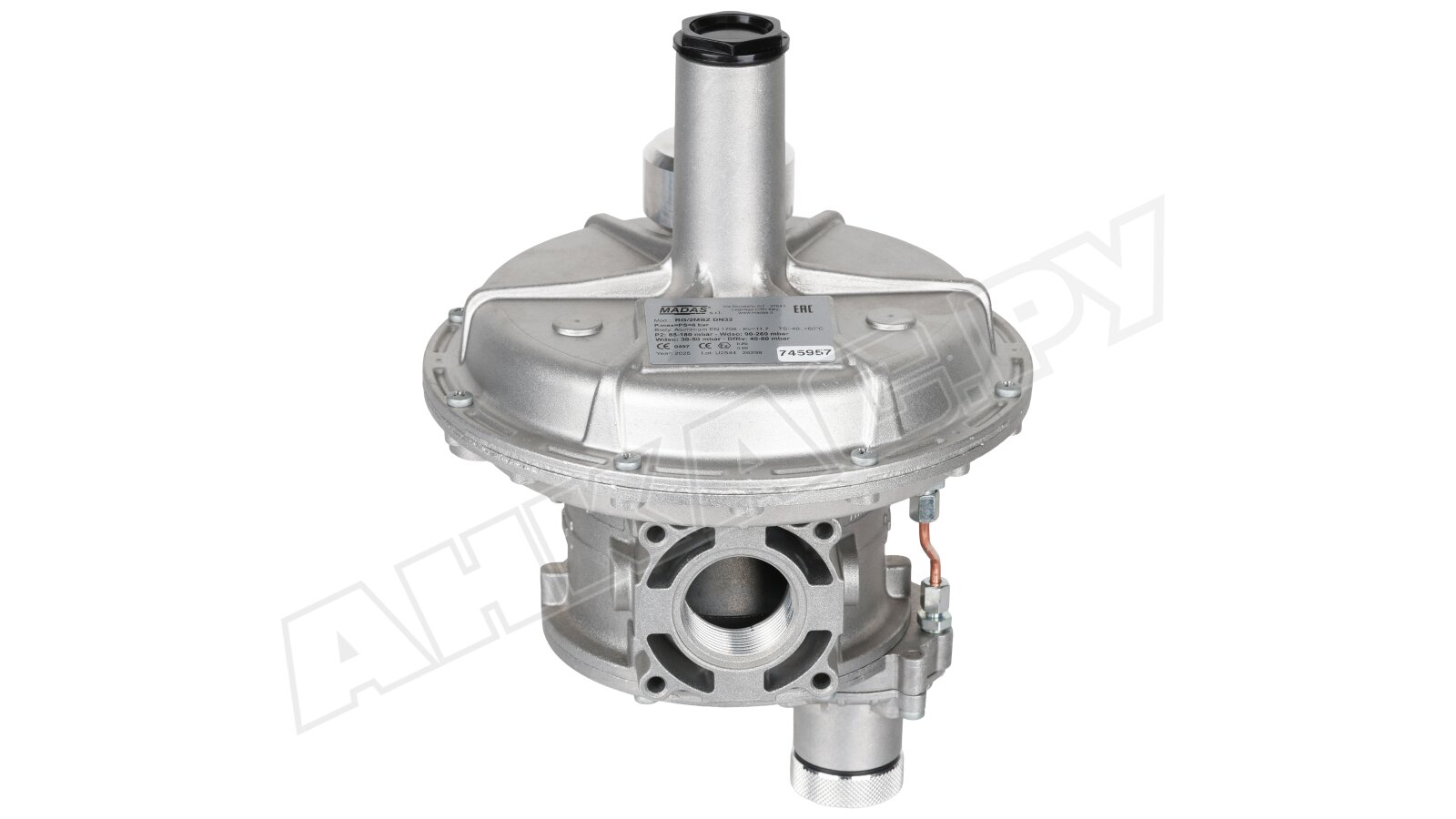

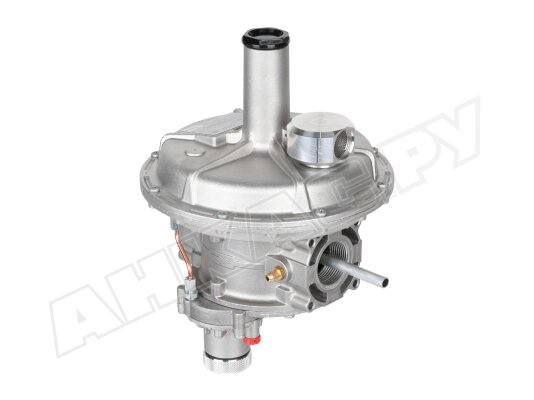

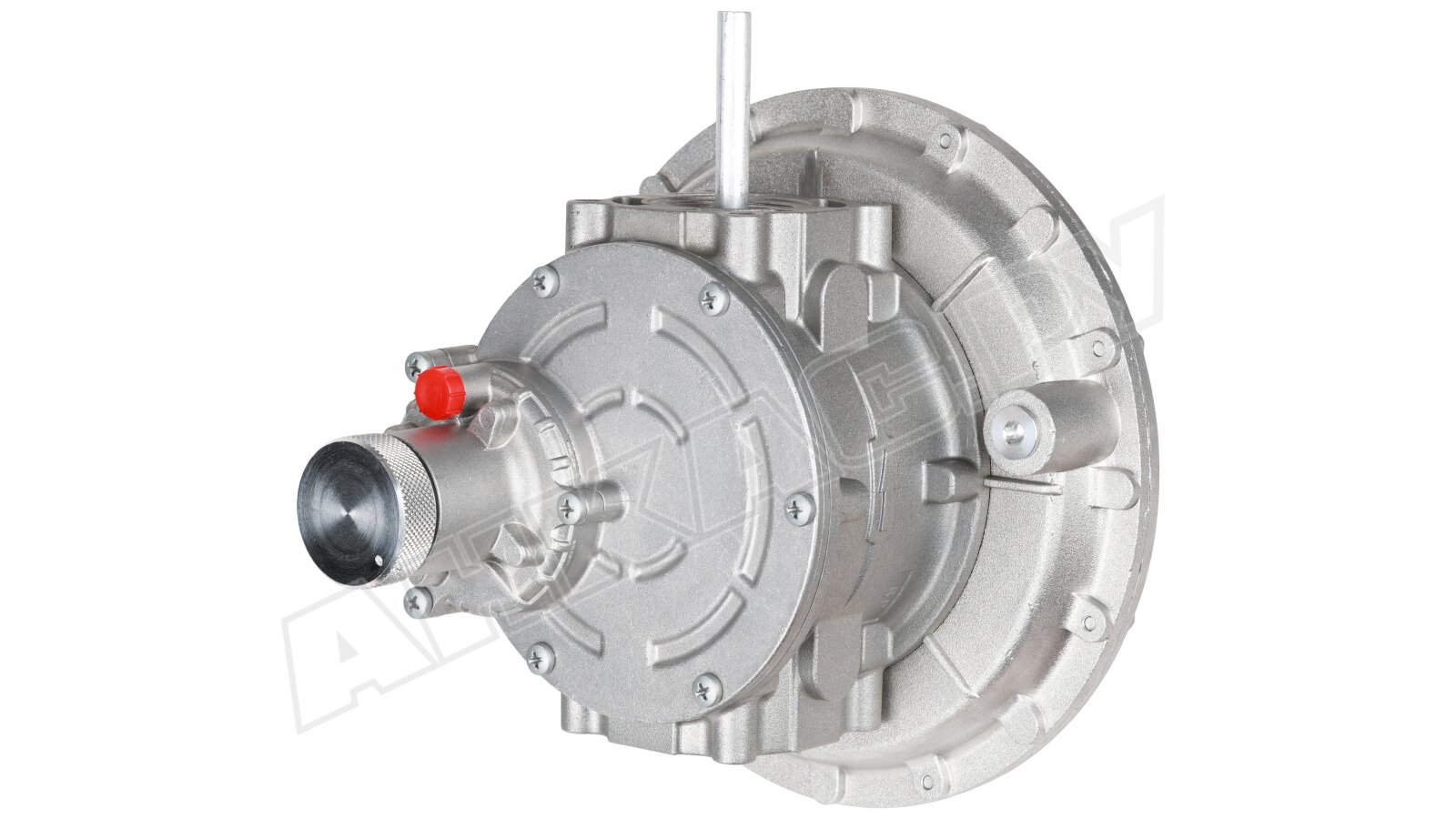

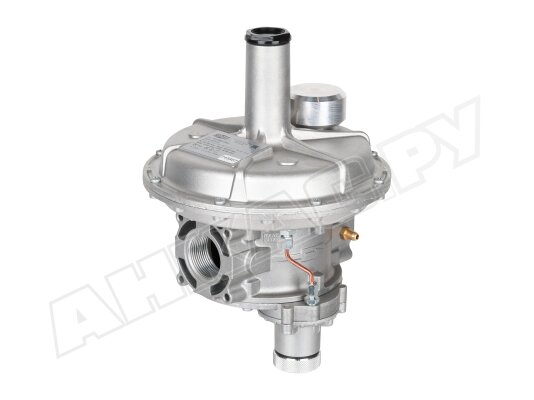

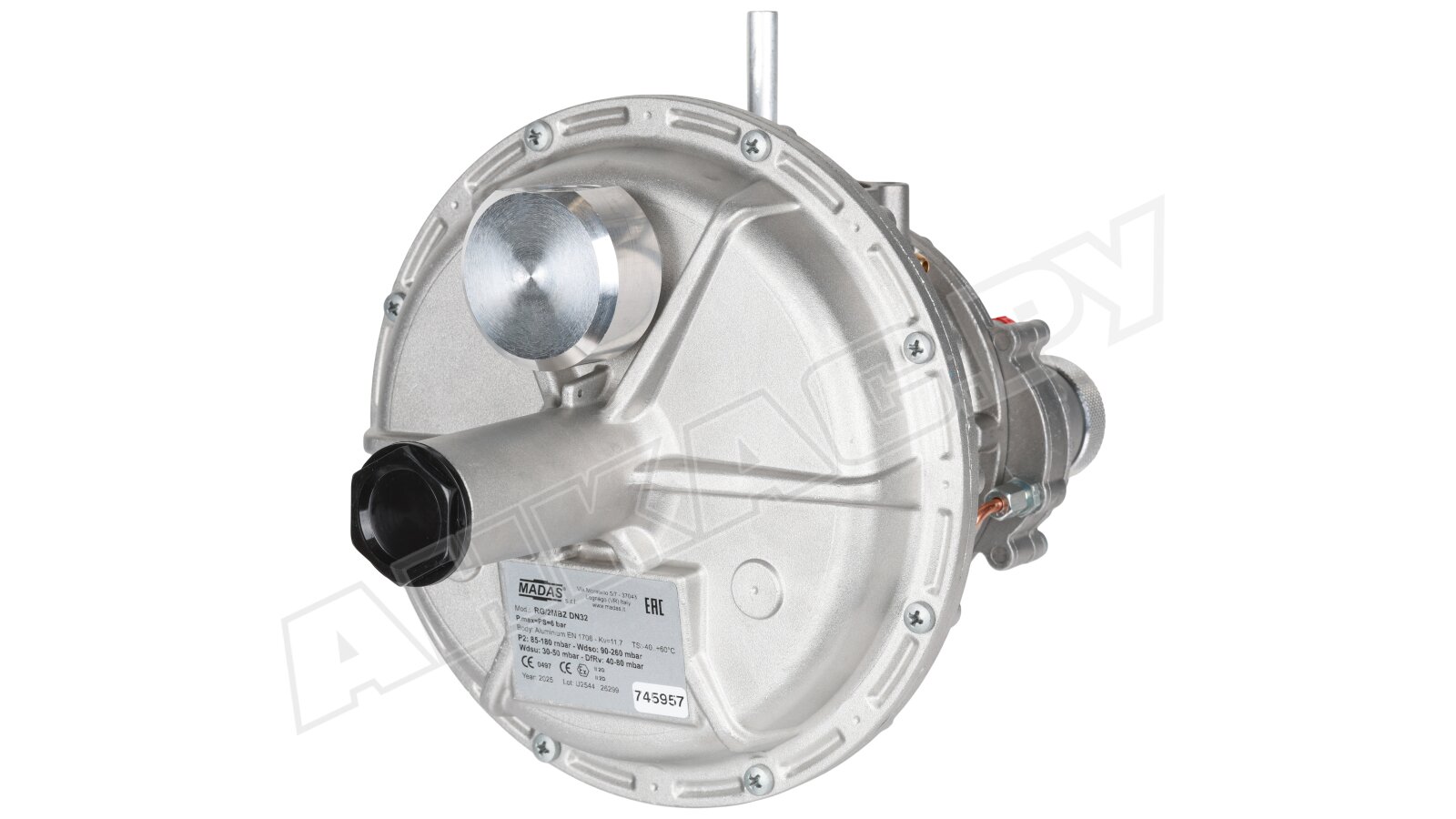

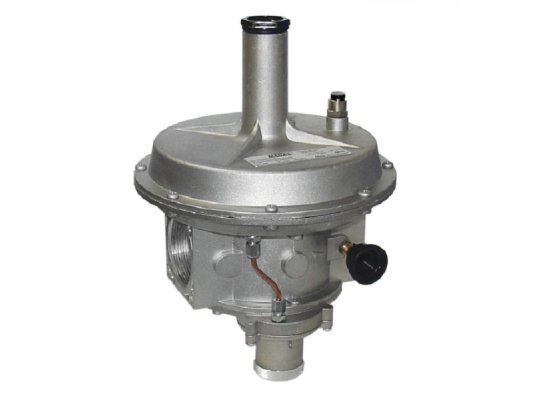

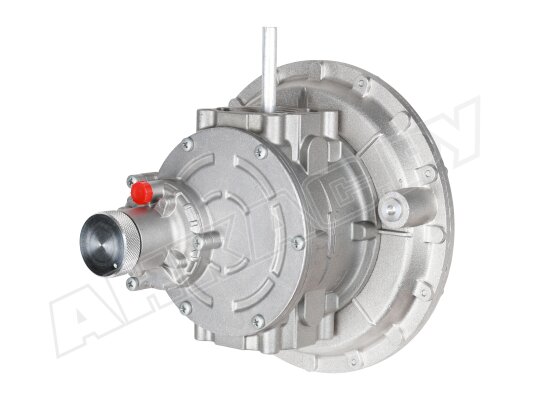

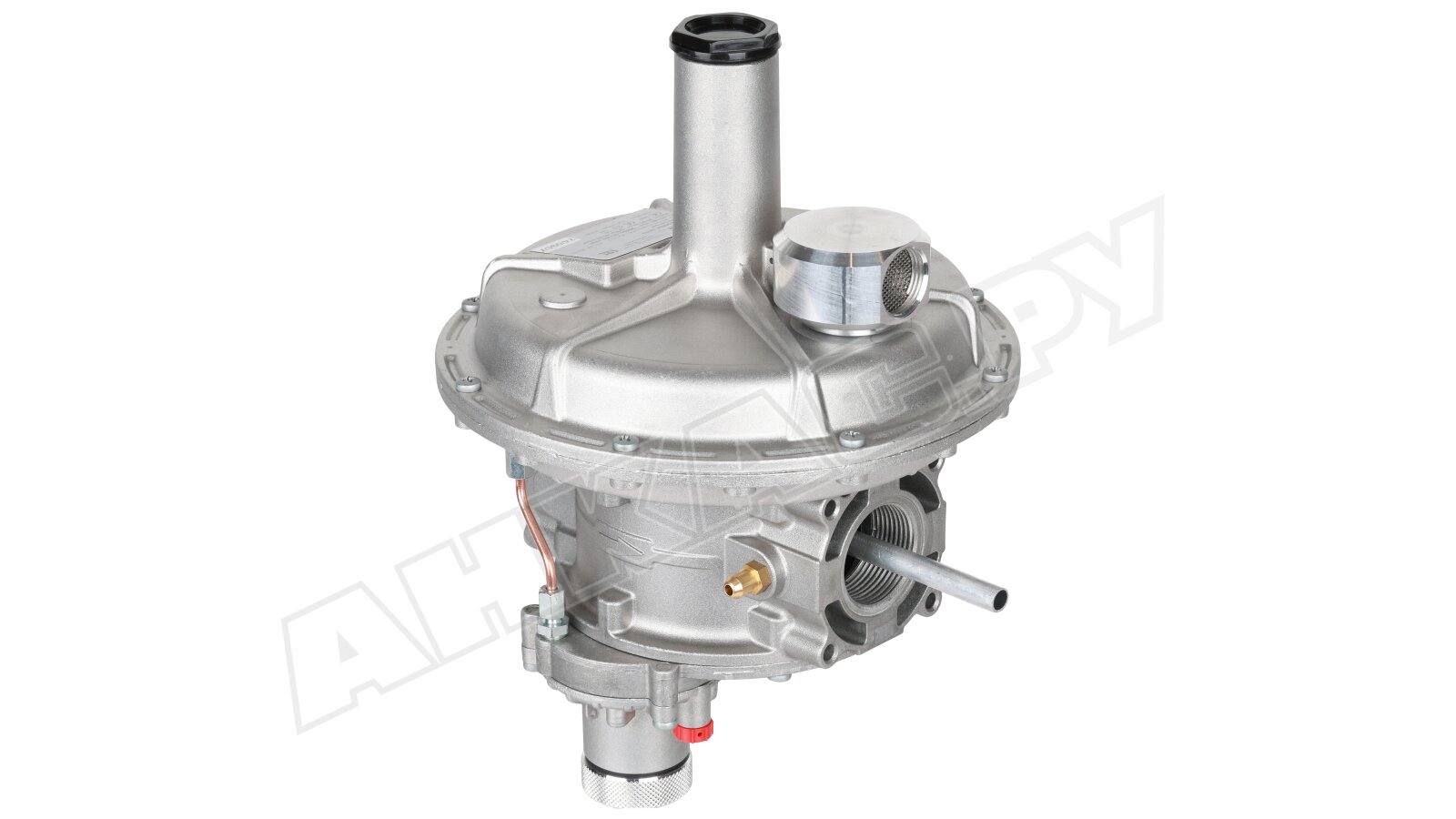

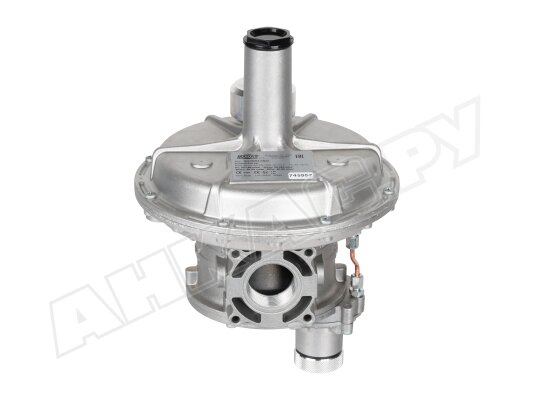

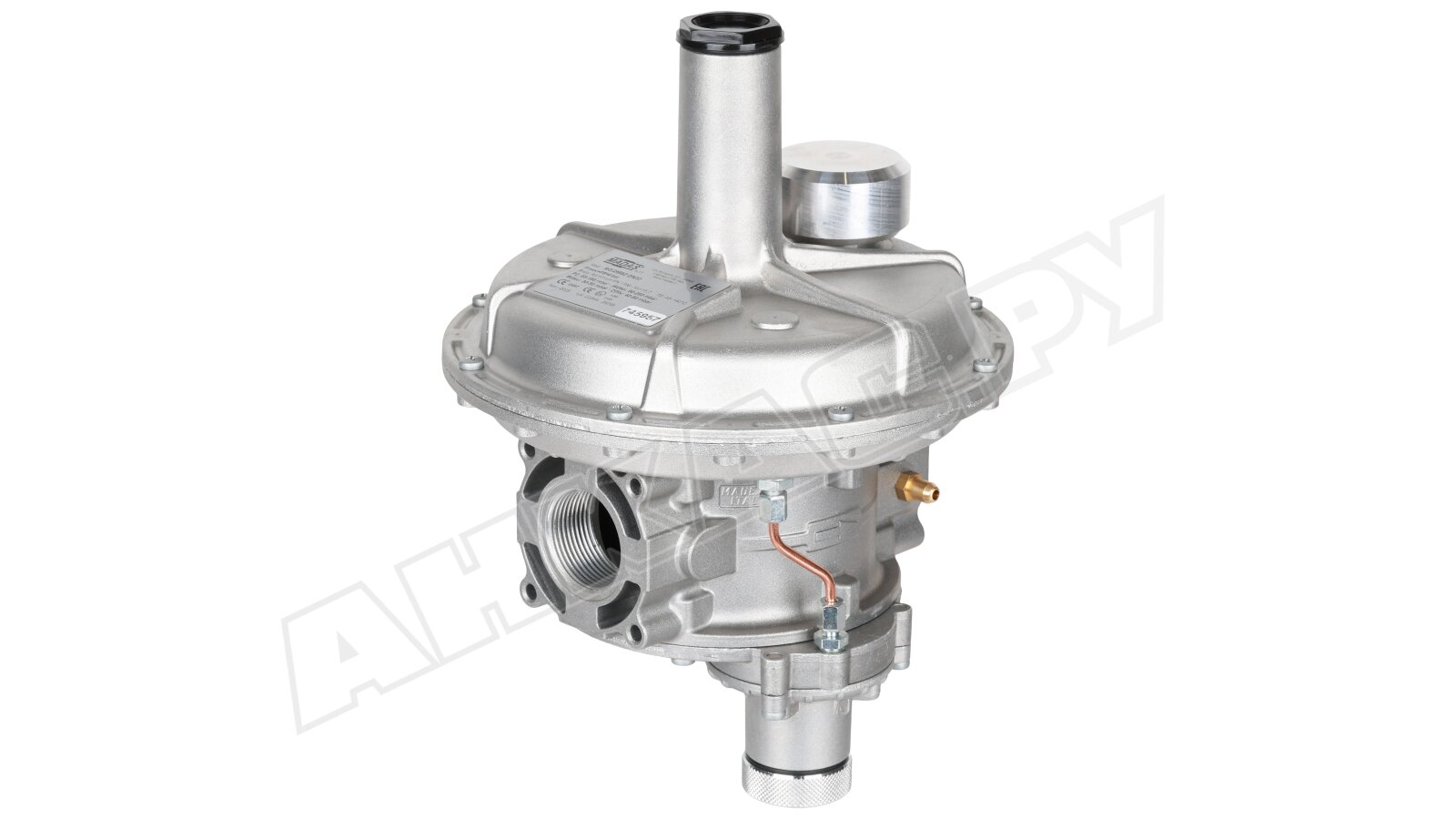

Регулятор давления газа Madas RG/2MBZ DN 32, RB05Z R150

Регулятор давления газа Madas RB05Z R150 применяется для стабилизации и поддержания давления на необходимом уровне независимо от давления в магистрали. Встраивается в промышленные системы редуцирования давления газа, технологические установки с давлением в сети до 6 бар. Оснащен защитными устройствами для повышения безопасности и бесперебойной работы газопотребляющего оборудования.

Особенности

Регулятор давления поставляется со встроенными устройствами безопасности:

предохранительным запорным клапаном (ПЗК), перекрывающим поток при превышении или чрезмерном снижении (или отсутствии) давления;

предохранительно-сбросным клапаном (ПСК) для стравливания газа в случае избыточного давления.

После закрытия ПЗК повторный запуск регулятора выполняется после устранения причин, повлекших срабатывание запорного устройства.

Виды газа

Комбинированный регулятор прямого действия подходит для работы с природным газом, пропан-бутаном, азотом, воздухом и другой неагрессивной газообразной средой, соответствующей ГОСТ 5542-87. По отдельному запросу доступно исполнение для биогаза (требуется уточнение состава).

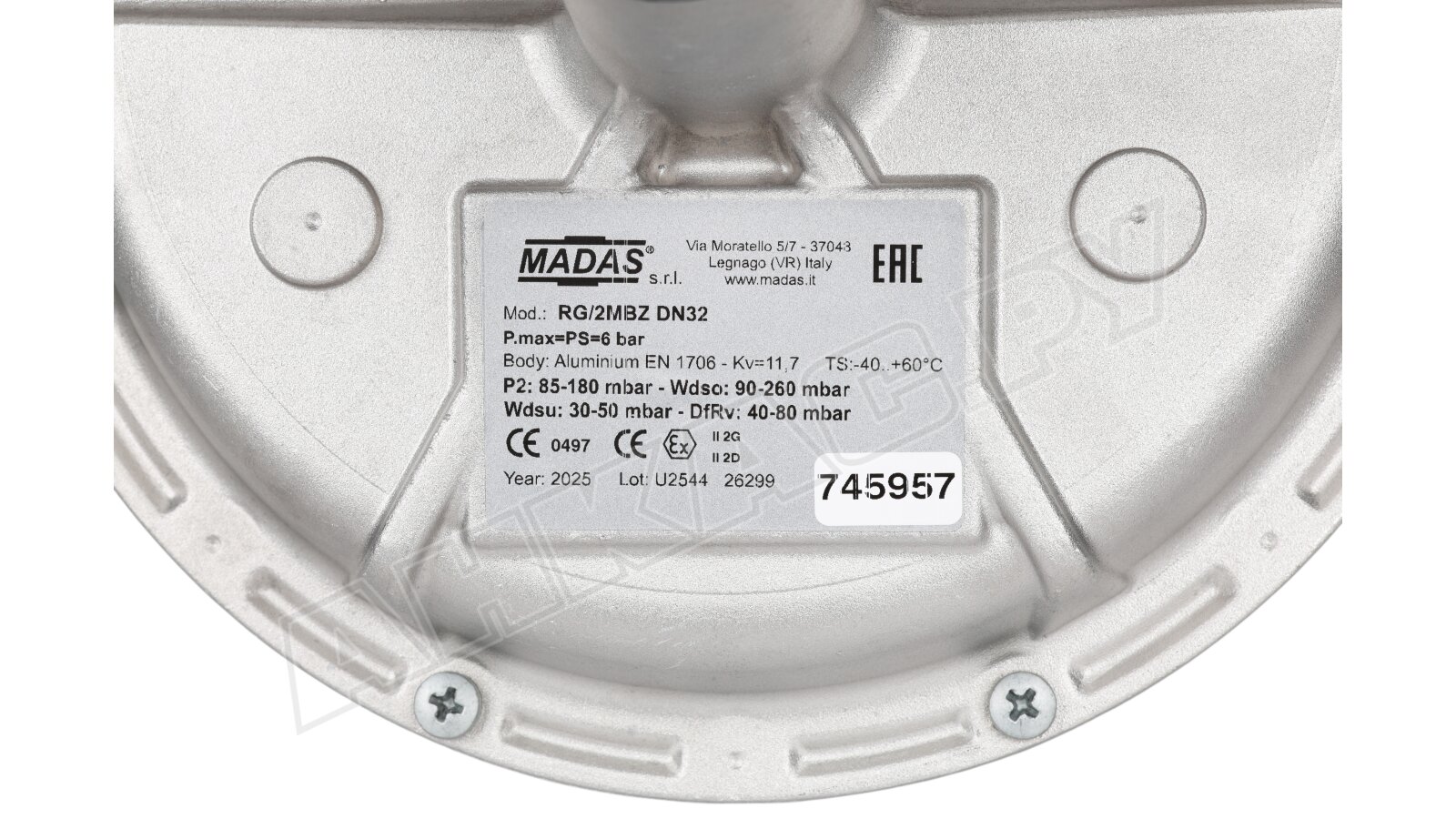

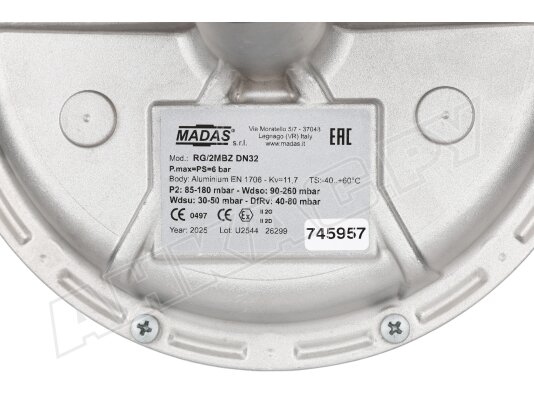

Основные параметры:

• давление на входе в регулятор: не более 6000 мбар;
• класс «А» герметичности конструкции по нормативу EN 88-2;
• минимальная пропускная способность: 0,1 нм3/ч;
• настройка исходящего давления в диапазоне 85-180 мбар;
• настройка ПЗК по понижению: 35-110 мбар, по превышению: 90-260 мбар;
• точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
• срабатывание ПЗК (перекрытие потока) в течение 1 сек.;
• отверстия с внутренней резьбой Rp 1 1/4" для интеграции в систему;
• линейное соединение;
• допустимые рабочие температуры: -40...+60 °C;
• периодичность проверки выходного давления и пределов ПЗК, ПСК: 1 раз в 6 мес.;
• заменяемые детали: мембрана регулятора, мембрана ПЗК, пружина;
• продолжительность эксплуатации регулятора: 40 лет.

Состав и материалы конструкции

Регулятор давления газа собран в коррозиестойком корпусе, внутри которого размещены компенсационная, рабочая и предохранительная мембраны, пружины регулирования давления и параметров срабатывания защитных устройств, винты настройки, ПЗК, ПСК, штуцер и другие элементы конструкции. Индикатор положения ПЗК приобретается отдельно.

Конструкция произведена из латуни ОТ-58, алюминия 11S, штампованного алюминия, оцинкованной нержавеющей стали, стекловолокна с 30% нейлона. Материал уплотнений – газонепроницаемый бутадиен-нитрильный каучук.

Требования к месту размещения

Регулятор давления газа рассчитан на размещение в зонах 1 или 2 взрывоопасности по ГОСТ. Может устанавливаться внутри помещений и на улице, при исключении попадания атмосферных осадков на корпус. Регулятор нельзя эксплуатировать в местах, где окружающая среда агрессивно воздействует на сталь, алюминий, каучук.

Монтаж

Возможен монтаж на горизонтальный и вертикальный трубопровод с пружиной, направленной вверх (рекомендуется, в других положениях срок службы регулятора сокращается).

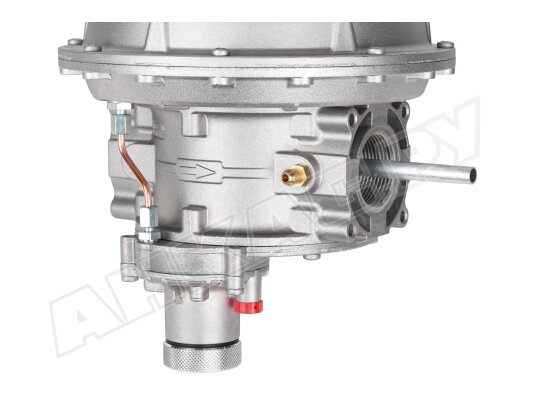

Для правильной сборки регулятора на корпусе предусмотрена стрелка, указывающая ход потока. Выходные параметры давления и пределы срабатывания защитных устройств задаются под контролем манометра. После сборки необходимо проверить герметичность соединений.

Область использования

Регулятор давления Madas RB используется на газорегуляторных пунктах, станциях газораспределения, в узлах редуцирования и других газовых установках.

Достоинства:

• точное, стабильное регулирование с учетом настройки пружины;
• ПЗК для отсечки потока при высоком/ низком давлении;
• компенсация входного давления;
• быстродействие предохранительно-запорного клапана;
• конструкция, адаптированная для эксплуатации на улице и в мороз до -40 °C;
• версия с предохранительно-сбросным клапаном;
• вариативность монтажной ориентации;
• 2 года гарантийного обслуживания.

Другие модели серии

Со склада и под заказ можно купить регуляторы давления газа Madas RB с различными диапазонами выходного давления и ПЗК, фланцевыми и резьбовыми соединениями, индикатором положения ПЗК, ПСК / без него, встроенным шумоглушителем, для работы с биогазом и агрессивными газами, исполнение «компакт» (модификации RBС). Обращайтесь, чтобы узнать подробности.
