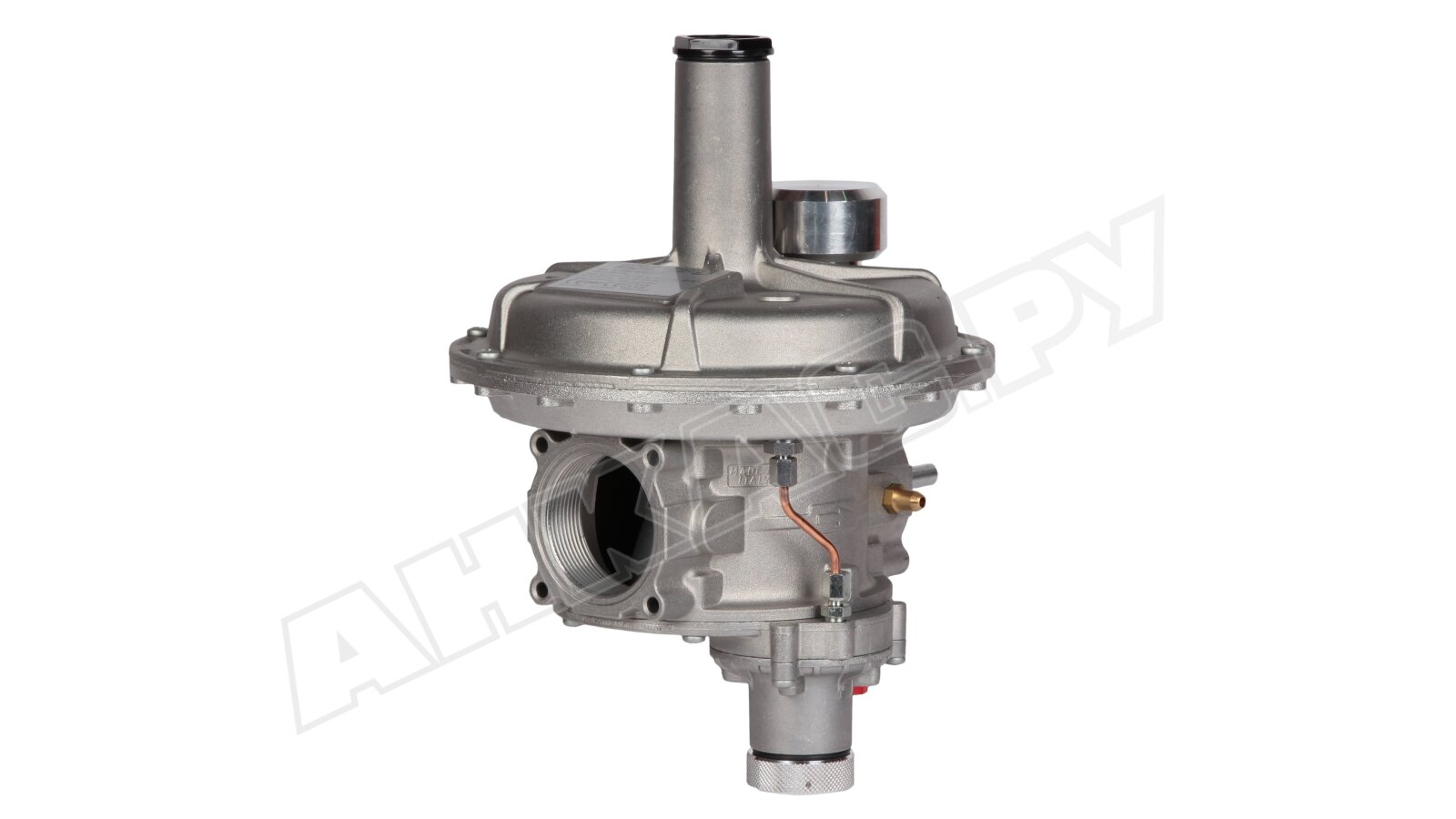

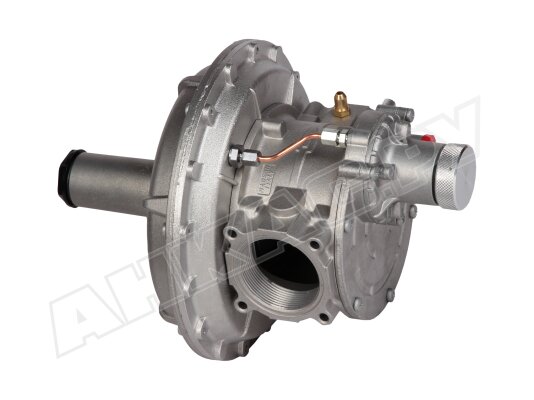

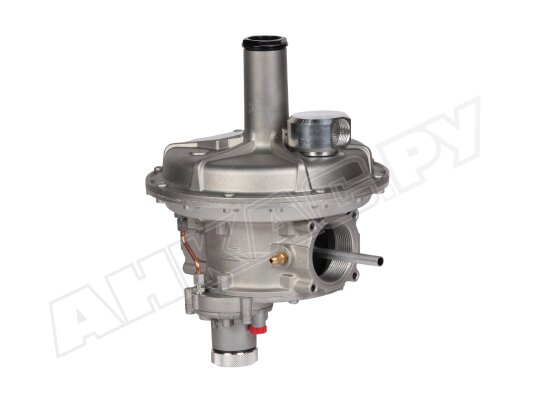

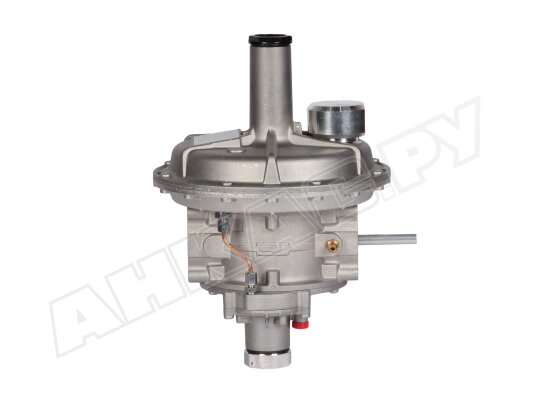

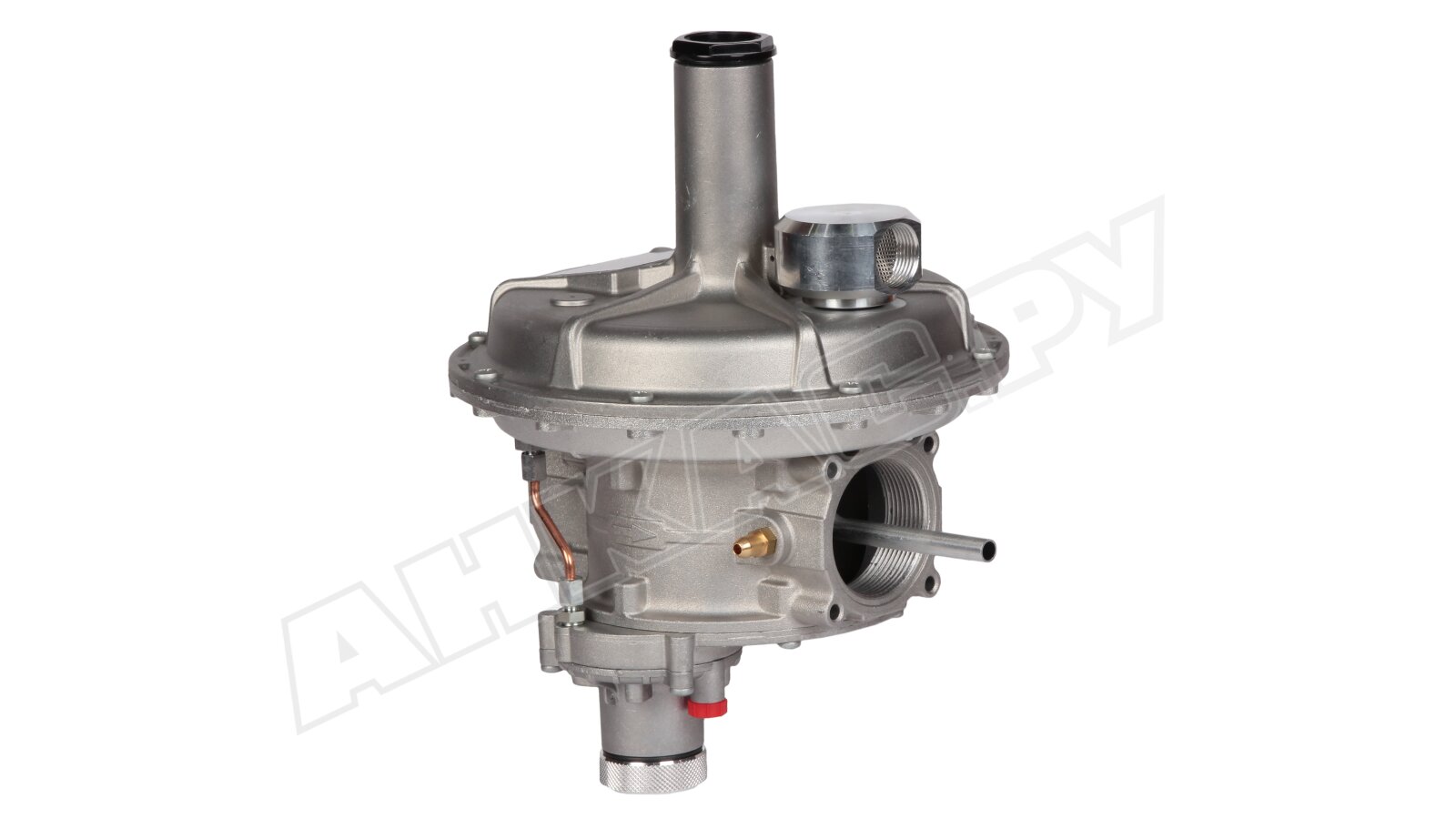

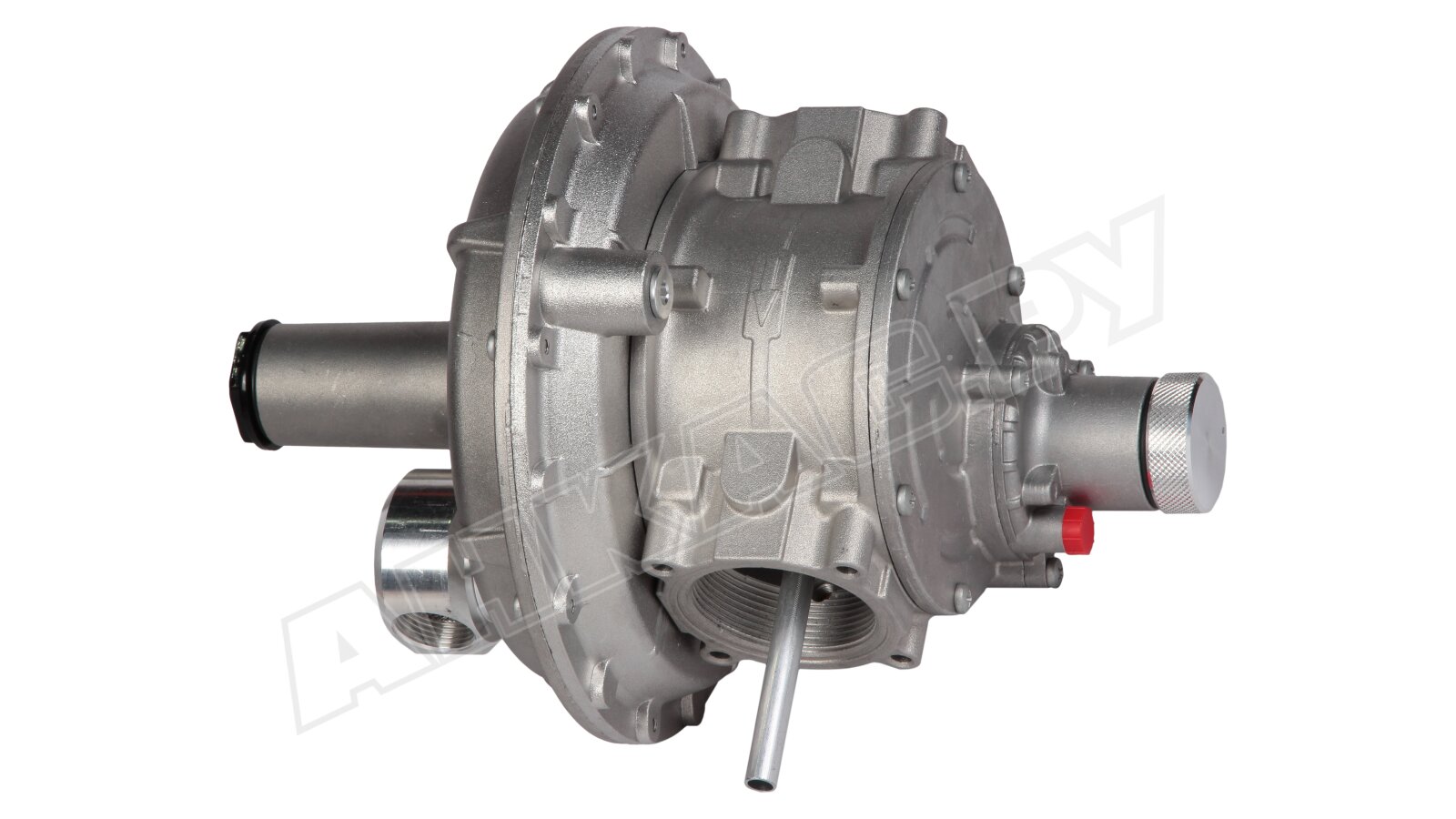

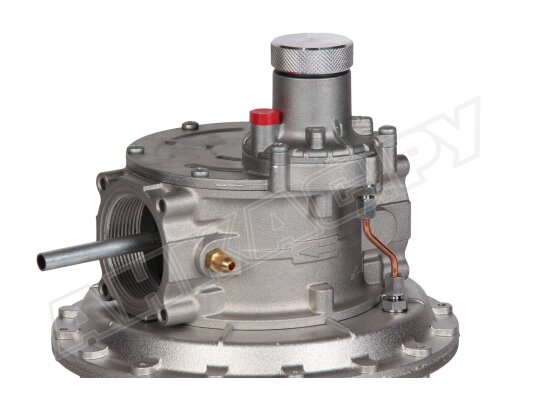

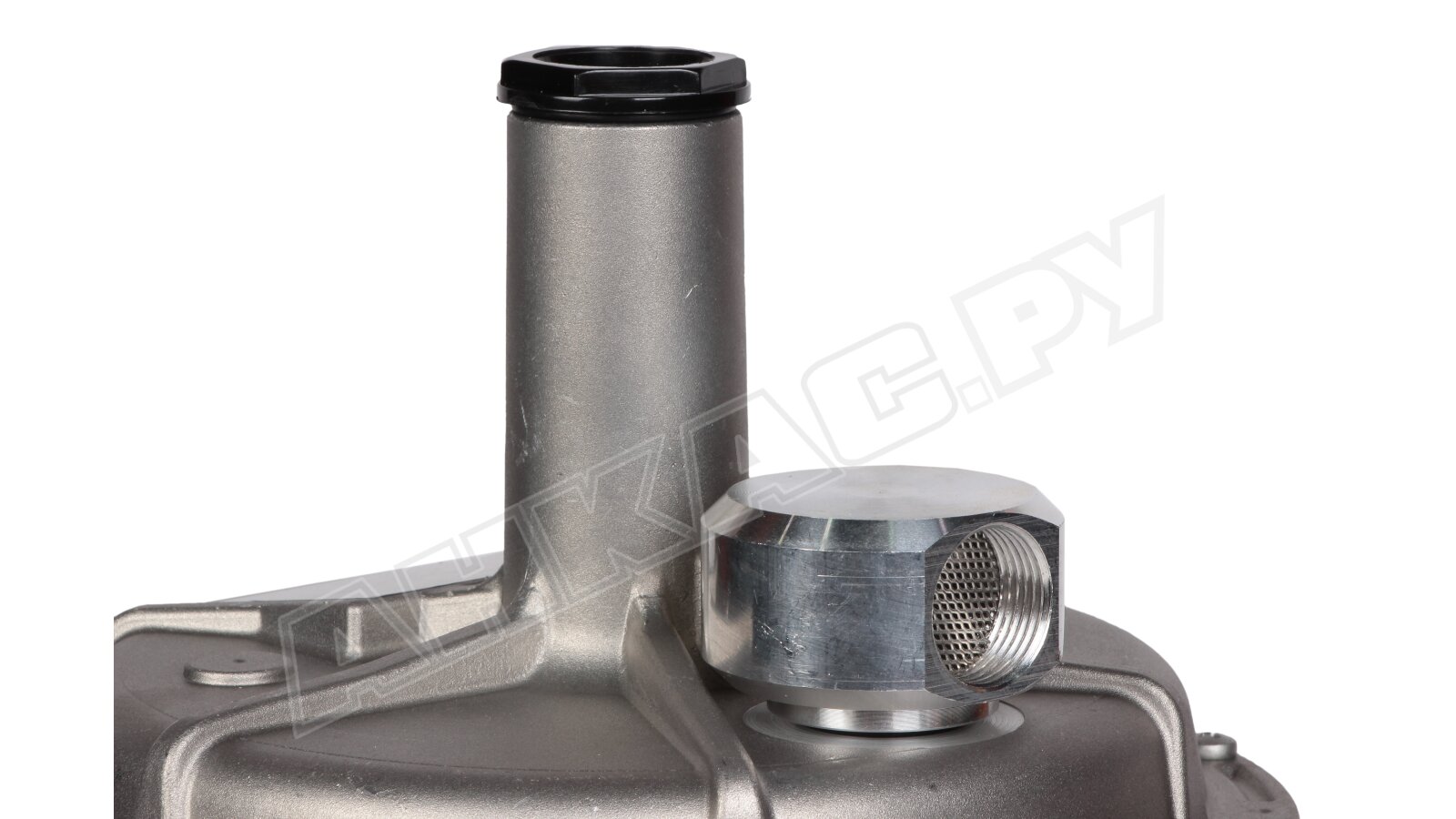

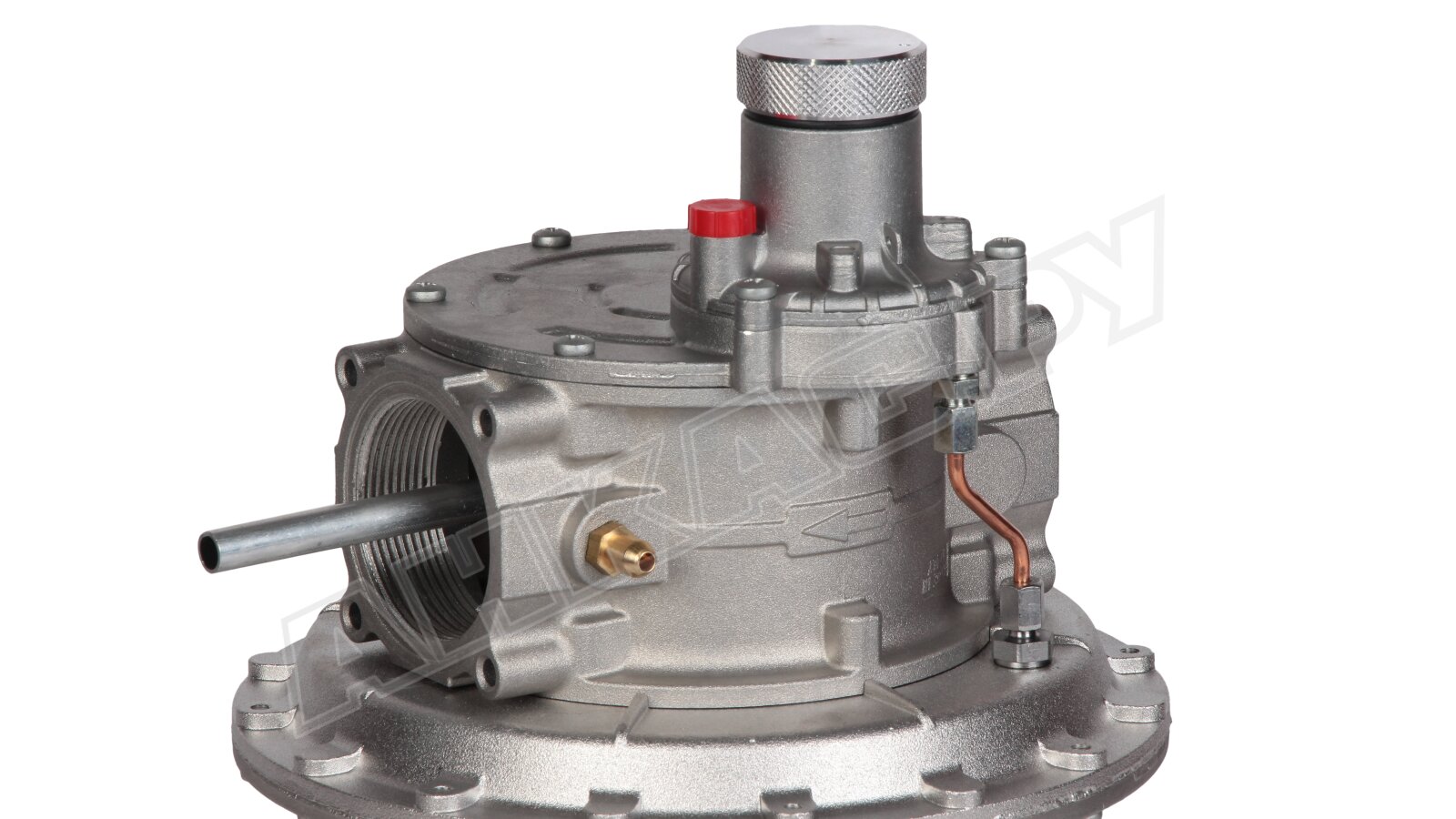

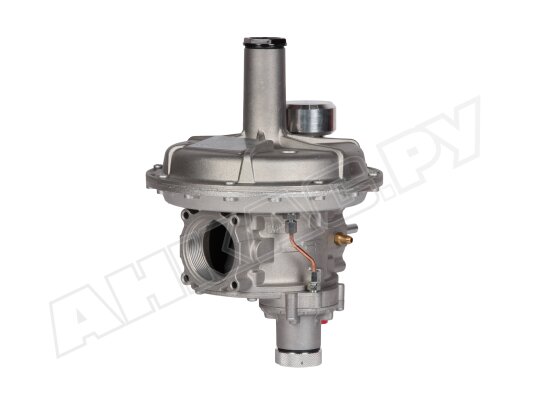

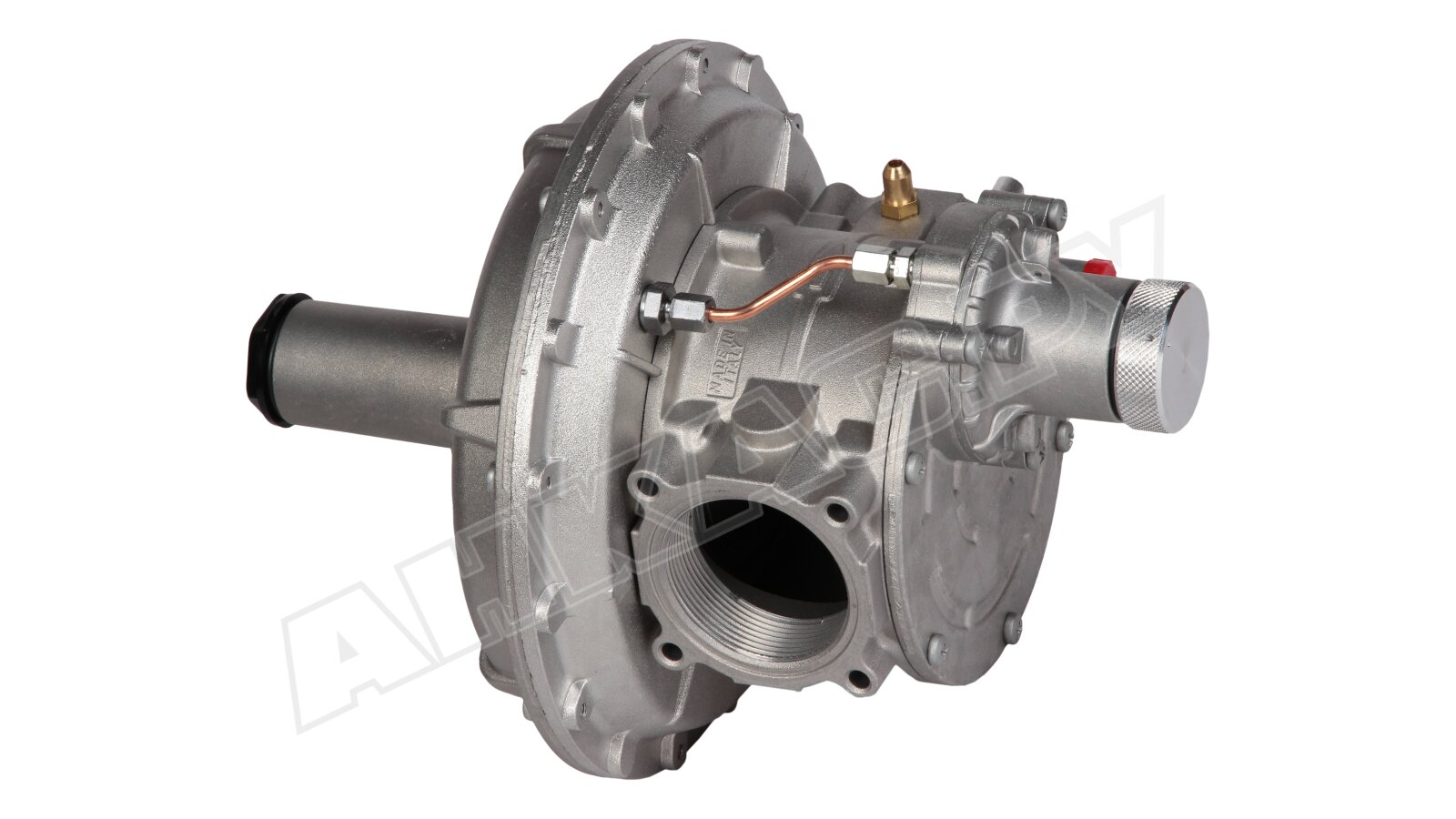

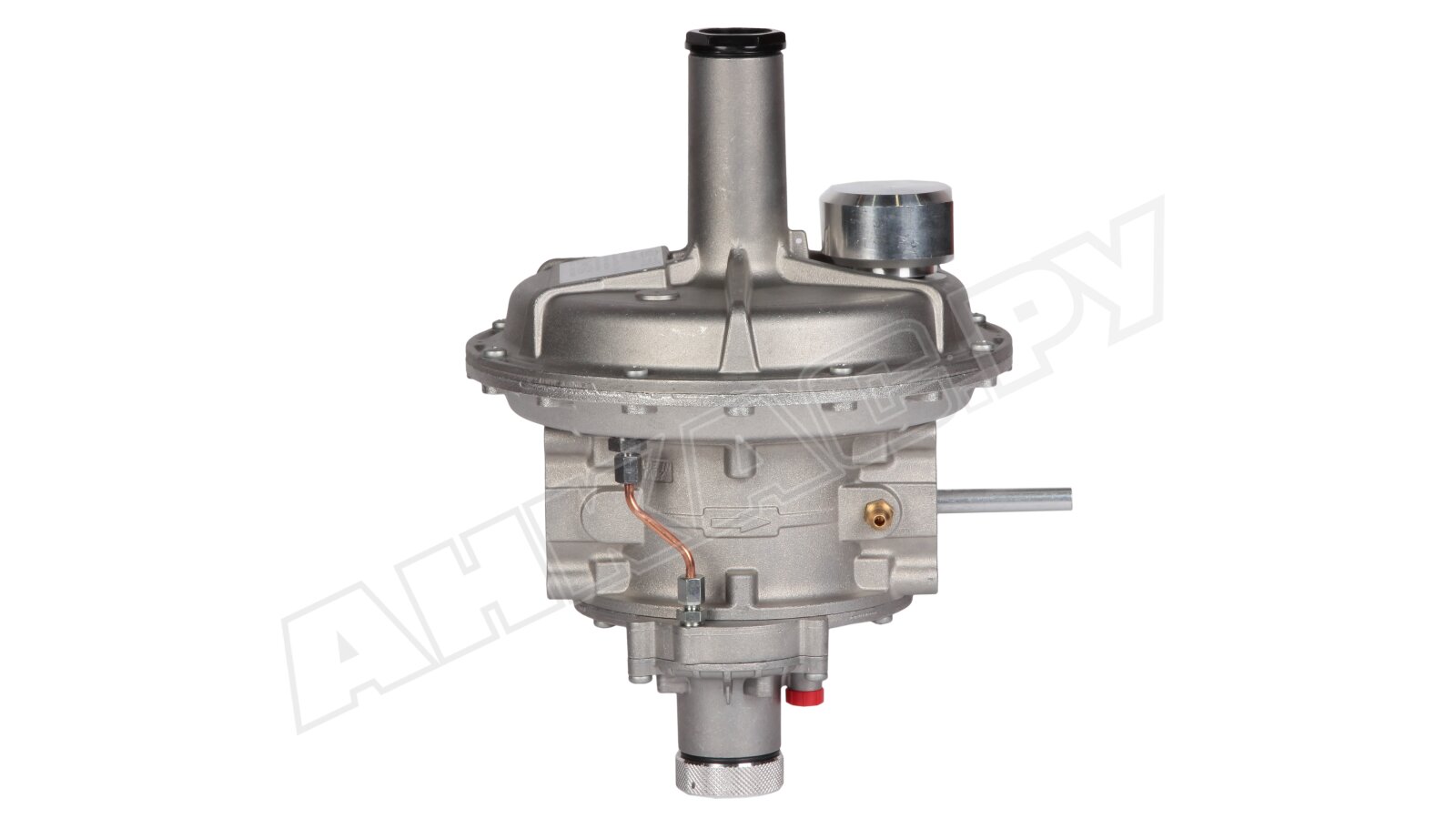

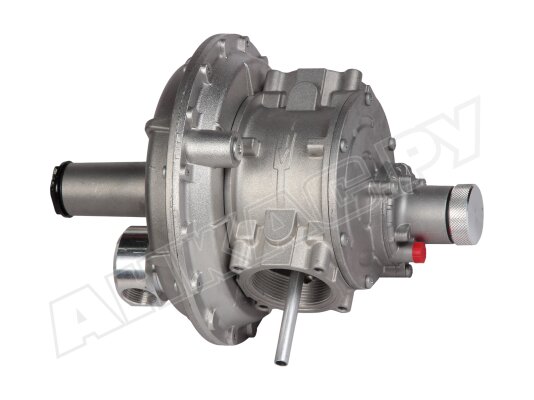

Регулятор давления газа Madas RG/2MBZ DN 50, RB07Z R130

Регулятор давления газа Madas RB07Z R130 входит в серию комбинированных регуляторов со встроенными защитными устройствами. Понижает и поддерживает стабильное давление перед потребителем газа. Рассчитан на максимальное давление в магистрали 6 бар. Адаптирован к низкотемпературной эксплуатации.

Линейка Madas RB

Регуляторы давления газа Madas RB пользуются популярностью на рынке за счет широкого диапазона настроек выходного давления, параметров соединений, позволяющих решать широкий спектр задач по регулированию давления. Подходят для любых сухих неагрессивных газов, соответствующих ГОСТ 5542-87, а также по запросу могут предоставляться в специальном исполнении для биогаза и других газов.

Особенности комплектации

В состав регулятора входят дополнительные устройства безопасности:

• предохранительно-запорный клапан (ПЗК), отсекающий поток газа при недопустимом повышении/ понижении давления или его отсутствии;
• предохранительно-сбросной клапан (ПСК) для выпуска избыточного давления газа.

Запуск регулятора выполняется в ручном режиме после ликвидации причин срабатывания ПЗК.

Регулятор оснащен компенсационной, рабочей и предохранительной мембранами, пружинами регулирования выходного давления и настройки клапанов.

Возможна установка индикатора положения ПЗК для подачи сигнала на диспетчерский пульт о закрытии клапана (опция).

Основные параметры:

• давление газа перед регулятором: до 6000 мбар;
• настройка исходящего давления в пределах 32-60 мбар;
• диапазон настройки ПЗК: 10-30 мбар/ 30-120 мбар;
• диапазон срабатывания предохранительно-сбросного клапана: 36-100 мбар;
• точность регулирования: ±10%;
• класс «А» герметичности по стандарту EN 88-2;
• пропускная способность: не менее 0,1 нм3/ч;
• точность срабатывания защитных устройств ПСК/ ПЗК: ±5%, ±10%;
• скорость реагирования ПЗК (перекрытие потока газа): < 1 сек.;
• резьбовой способ монтажа, отверстия с внутренней резьбой Rp 2";
• прямое (линейное) соединение;
• максимальная / минимальная температура эксплуатации: +60/ -40 °C;
• проверка выходного давления регулятора, работы ПЗК/ ПСК: 2 раза в год;
• заменяемые элементы конструкции: рабочая мембрана, мембрана ПЗК, пружина;
• срок службы регулятора: 40 лет при выполнении рекомендаций по эксплуатации.

Применение

Регуляторы давления Madas RB предназначены для оснащения газорегуляторных пунктов, станций газораспределения, узлов редуцирования газа и других объектов газоснабжения.

Обслуживание и замена деталей

При эксплуатации регулятора осуществляется:

• контроль давления на выходе регулятора, проверка работы ПЗК, ПСК – 2 раза в год;
• замена мембраны регулятора, мембраны ПЗК – каждые 5 лет;
• замена пружин: через 20 лет.

Срок замены регулятора в сборе: через 40 лет либо раньше, при необходимости.

Требования к условиям размещения

Регулятор давления газа подходит для установки в местах, соответствующих зоне 1 или 2 взрывоопасности по ГОСТ. Возможно размещение не только в помещениях, но и на улице. При эксплуатации на открытом воздухе недопустимо попадание на корпус осадков, обледенение, конденсация.

Важно! Регулятор нельзя устанавливать в местах с агрессивной внешней средой, разрушающей материалы конструкции.

При использовании регулятора в помещениях со слабой вентиляцией следует предусмотреть сброс газа из ПСК на улицу.

Достоинства:

• стабильное выходное давление газа;
• встроенный предохранительно-запорный клапан;
• компенсация входного давления для повышения точности регулирования;
• быстрое срабатывание ПЗК, закрытие в течение 1 сек.;
• предохранительно-сбросной клапан, доп. защита трубопровода от нагрузки;
• возможность эксплуатации в условиях открытого воздуха;
• широкий диапазон рабочих температур;
• 2-летняя гарантия производителя.

У нас можно купить регуляторы давления газа Madas для всевозможных задач регулирования давления. Модели с другими рабочими характеристиками, размерами соединений и комплектацией представлены в каталоге. Дополнительную информацию уточняйте у наших консультантов.
