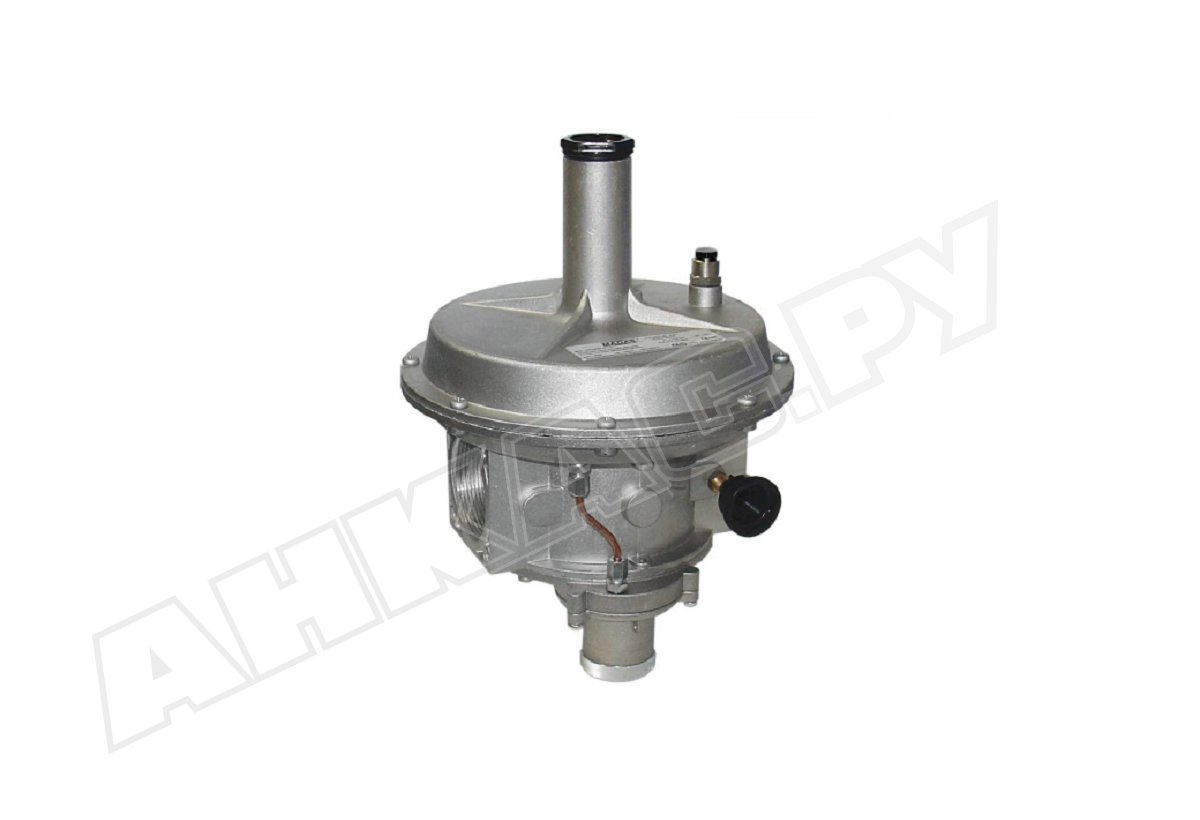

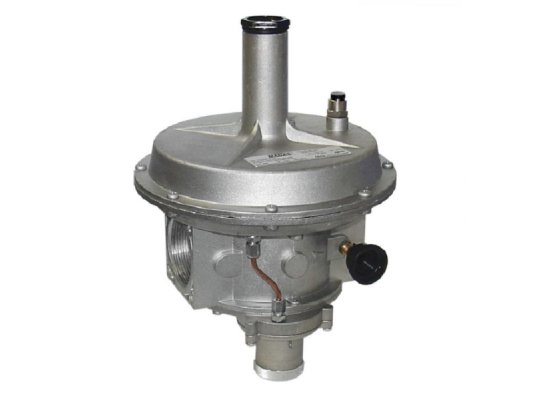

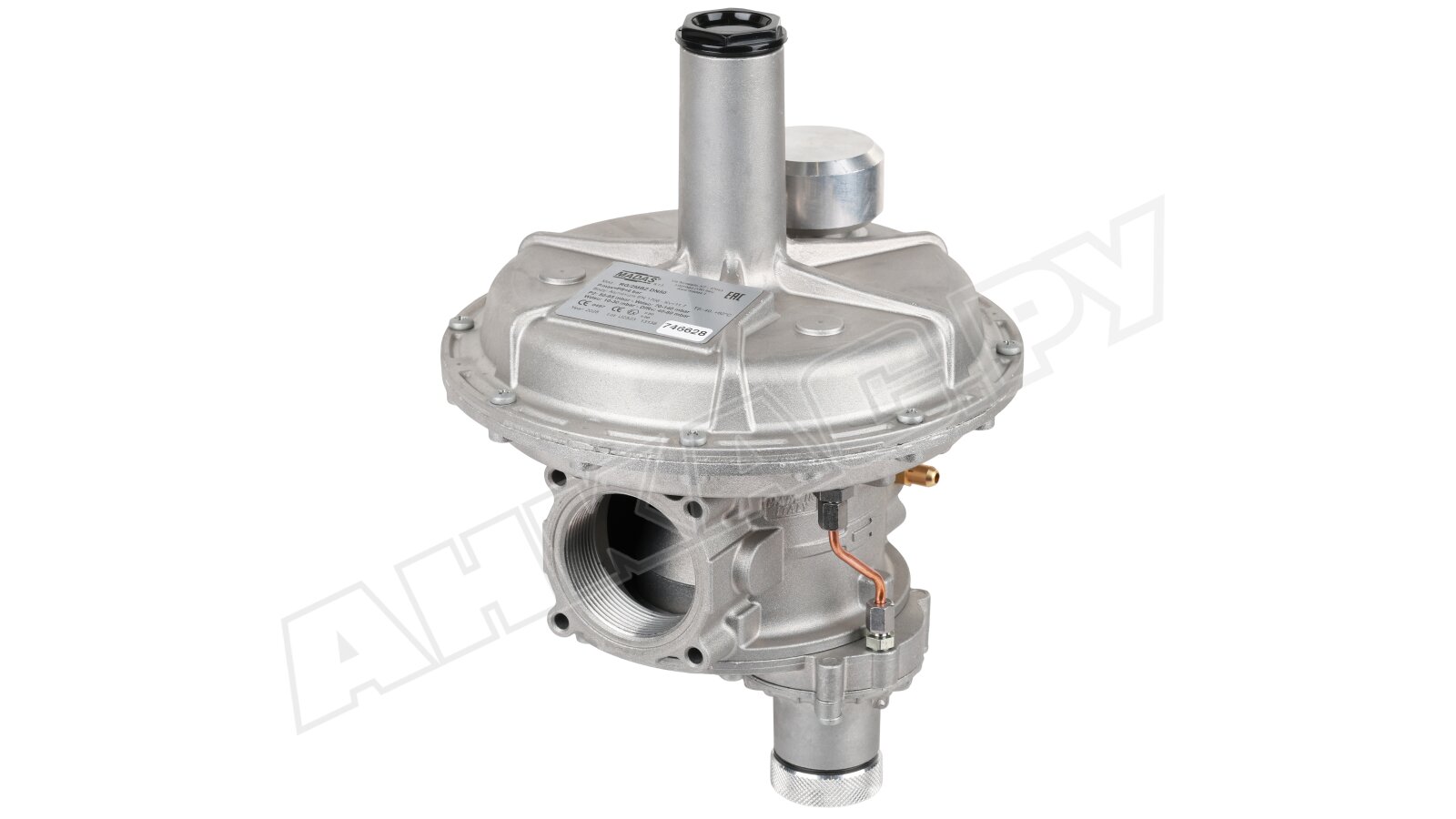

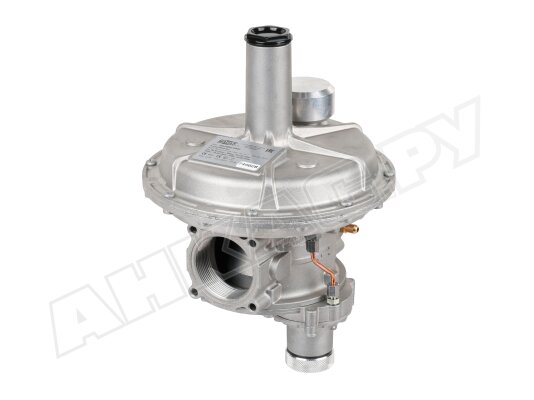

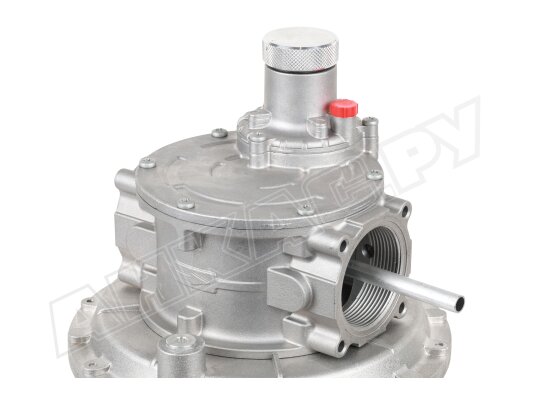

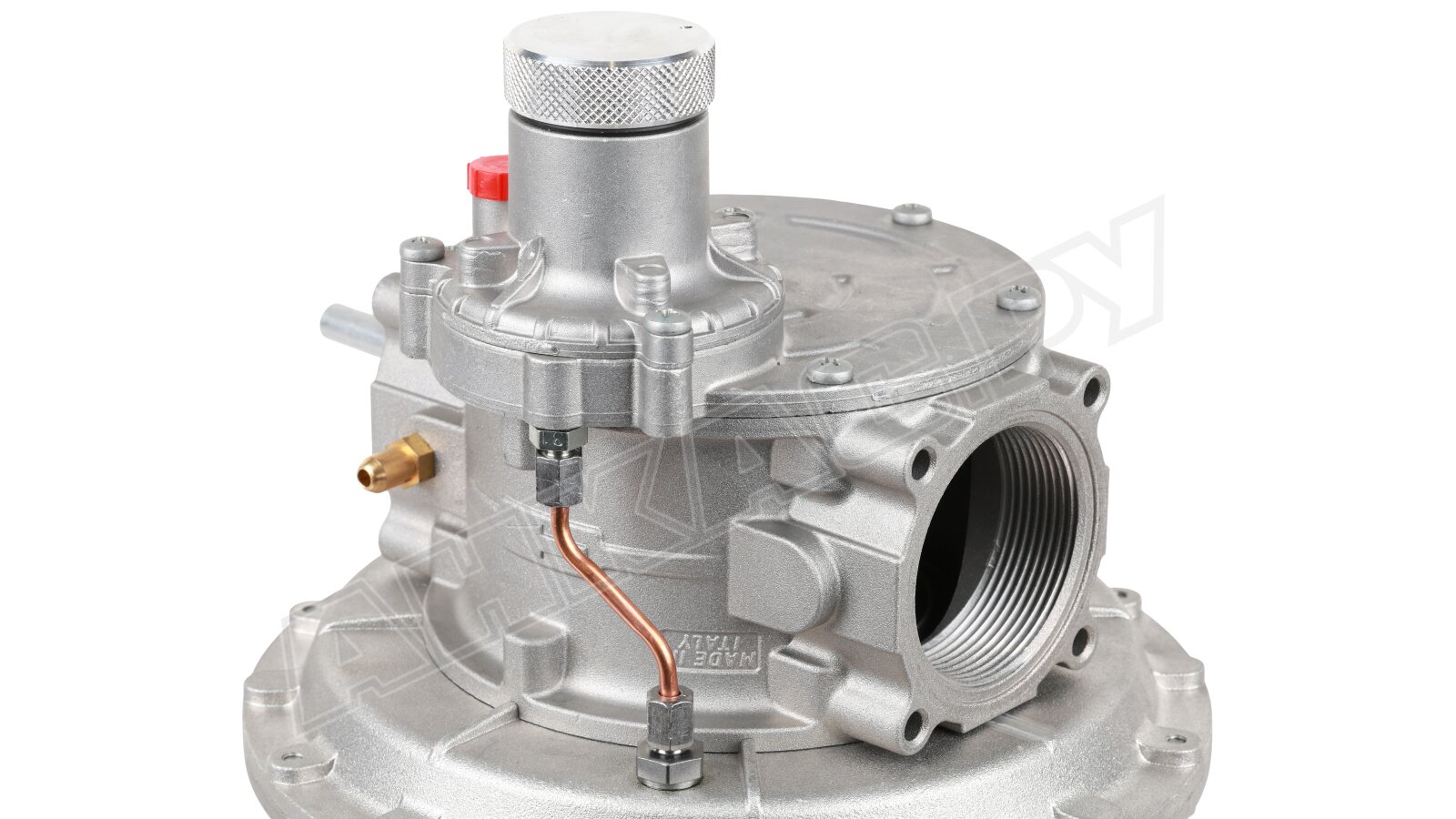

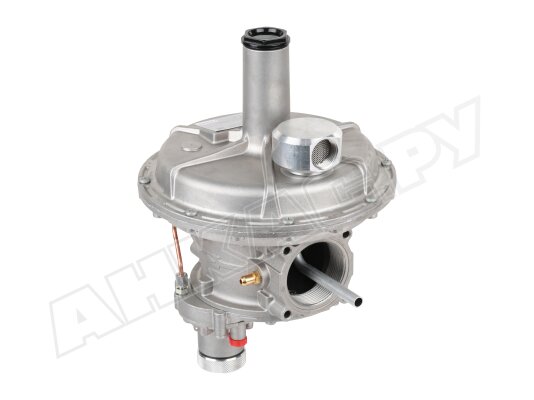

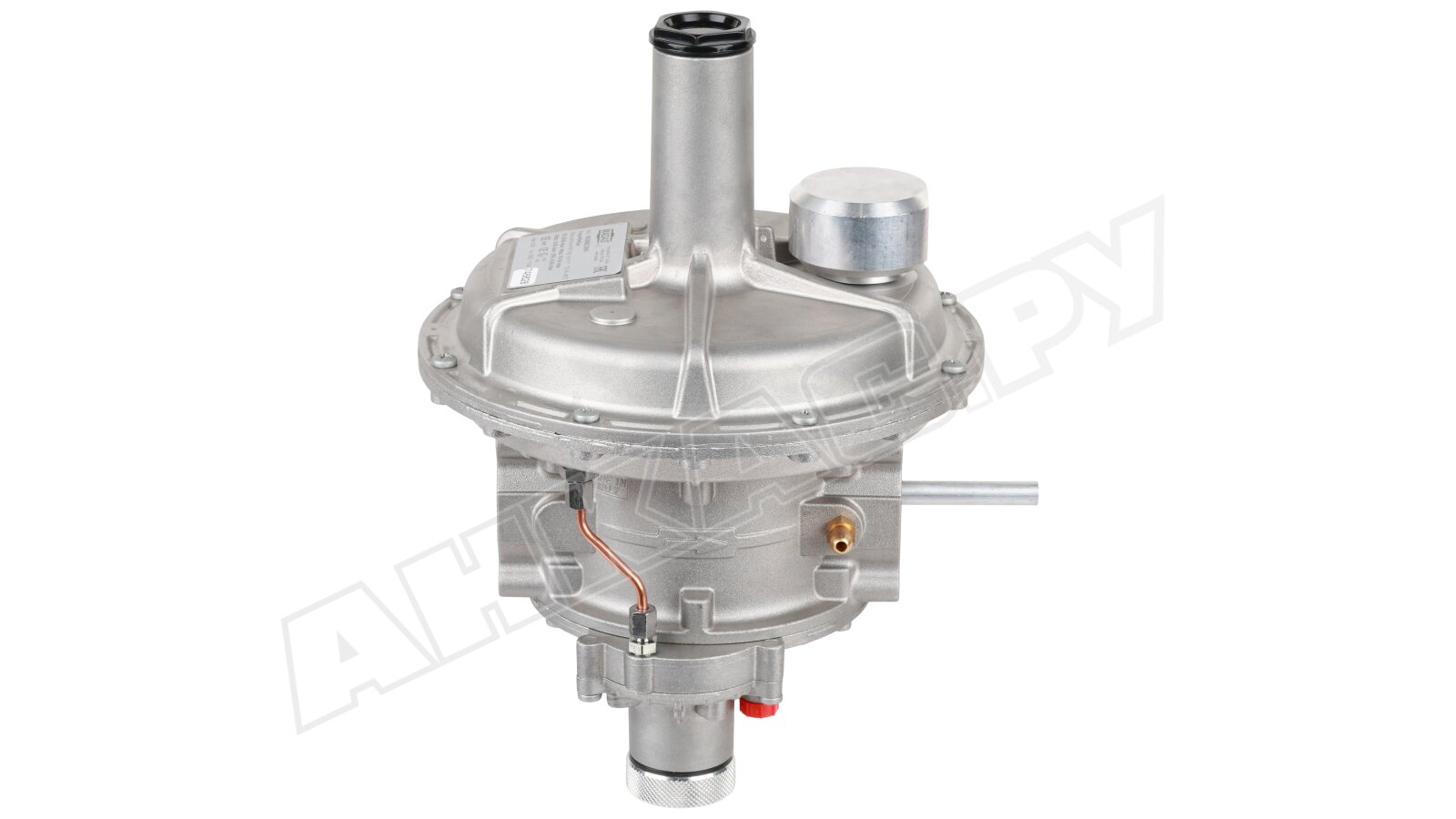

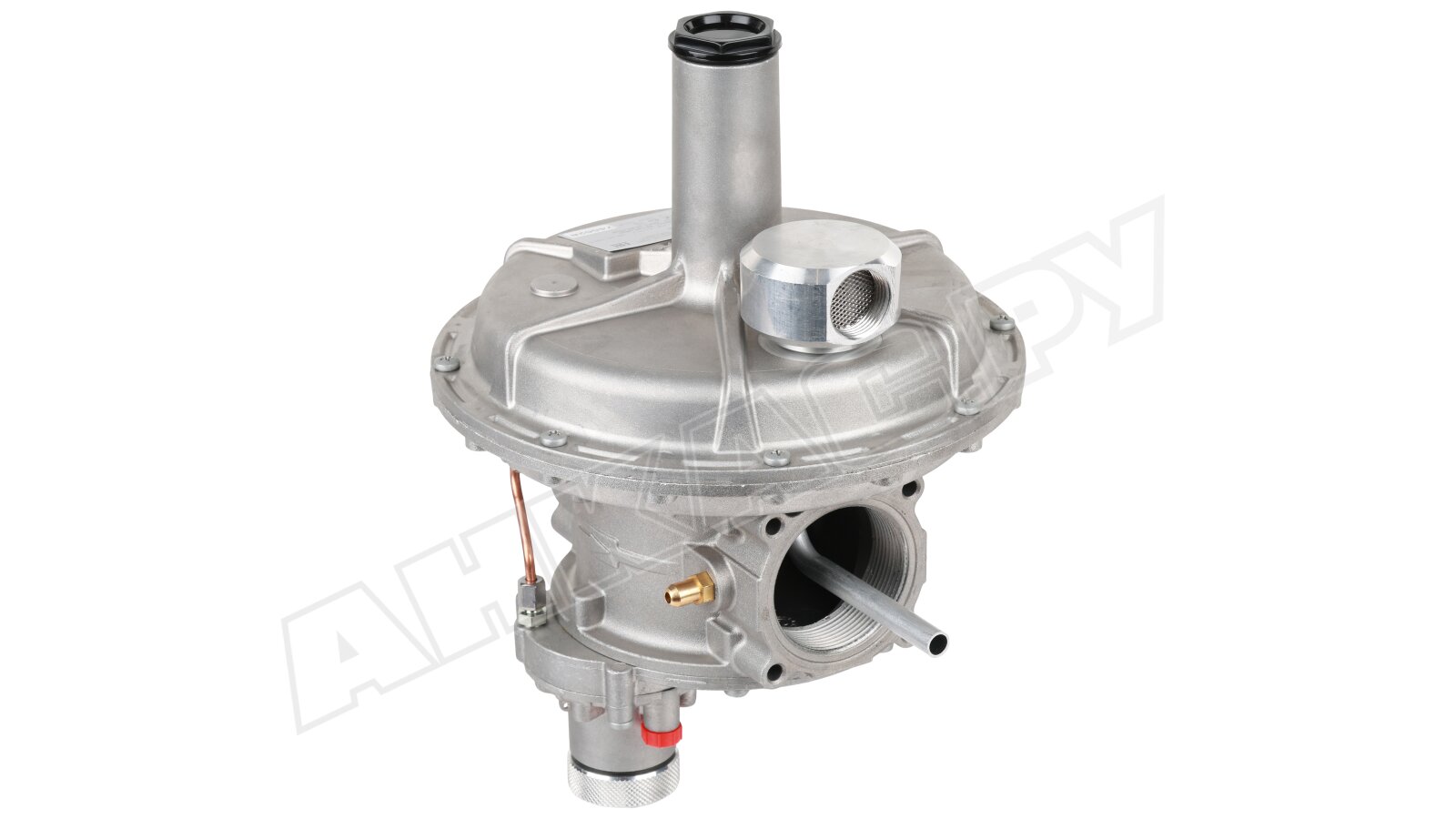

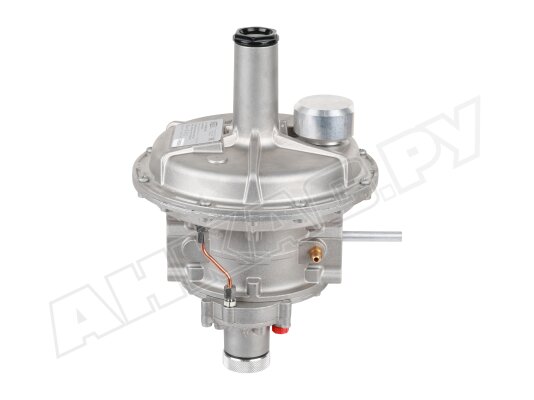

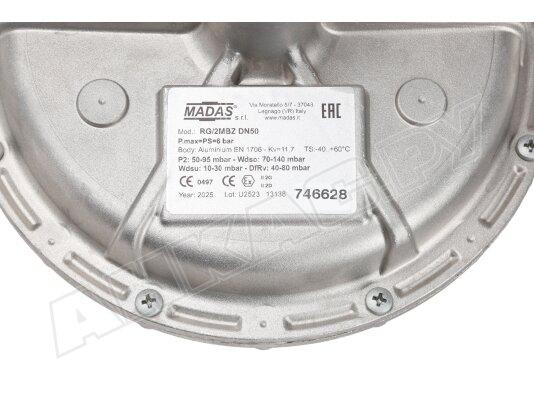

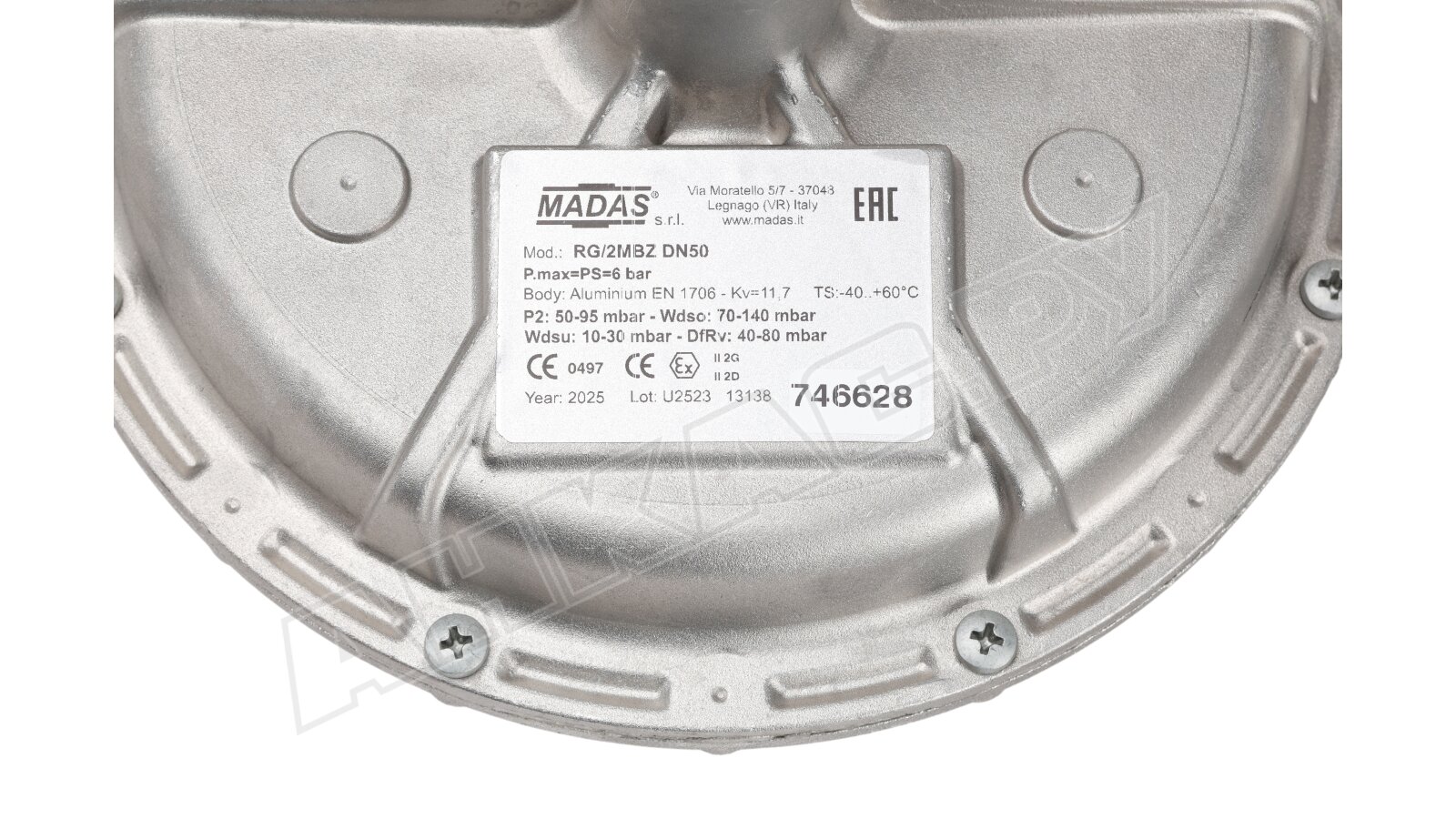

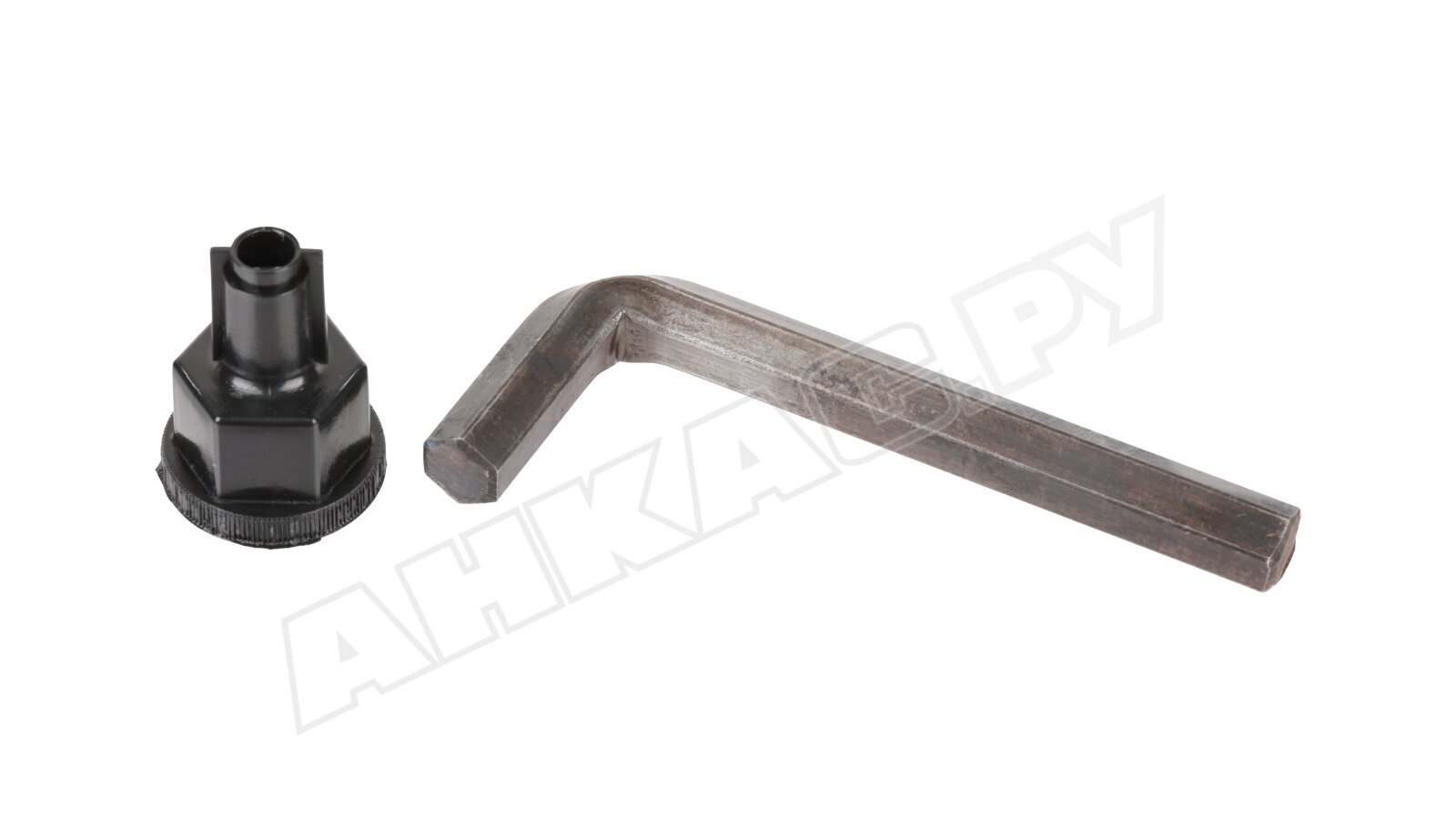

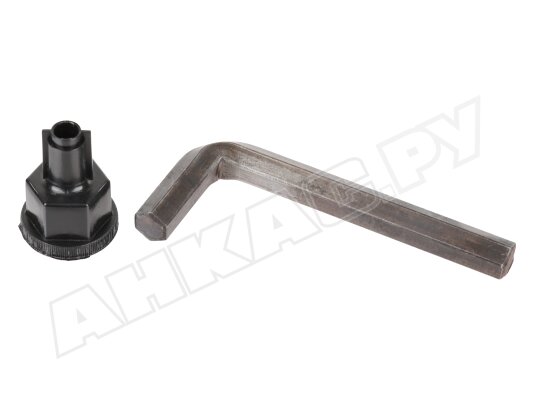

Регулятор давления газа Madas RG/2MBZ DN 50, RB07Z R140
- Максимальное избыточное давление: 6000 мбар
- Диапазон выходного давления: от 50 до 95 мбар
- Диапазон настройки сбросного клапана: от 57 до 175 мбар
- Тип соединения: Rp 2"
- Рабочая температура окр. среды: от -40 до 60 °C
- Настройка ПЗК по превышению: от 60 до 140 мбар
- 4.5 кг
- 22.5x16x29.7 см
Описание товара
Регулятор давления газа Madas RB07Z R140 позволяет создать безопасную и надежную систему регулирования давления при эксплуатации промышленных газовых установок. Оснащен дополнительными защитными устройствами. Отвечает за понижение высокого входного давления и автоматическое поддержание на заданном уровне с учетом настроек. Рассчитан на максимальное давление в магистрали 6 бар.
Особенности
Регулятор давления укомплектован защитными устройствами:
- предохранительным запорным клапаном (ПЗК), отсекающим поток газа при недопустимом повышении или снижении давления (а также при нулевом давлении);
- предохранительно-сбросным клапаном (ПСК) для выпуска избыточного давления.
В случает отсечки потока запорным клапаном регулятор запускается в ручном режиме после устранения причин, которые вызвали срабатывание защитного механизма.
Применение
Комбинированный регулятор давления используется для работы с метаном, сжиженным газом, воздухом, азотом и другими неагрессивными сухими газами, отвечающими госстандарту 5542-87. По запросу предоставляются модификации для биогаза (после уточнения его состава).
Основные параметры:
- максимальное давление в магистрали подачи: 6000 мбар;
- сертификат соответствия нормативу EN 88-2, герметичность класса «А»;
- диапазон настройки пружины регулирования давления: 50-95 мбар;
- настройка ПЗК: 10-30 мбар/ 60-140 мбар;
- срабатывание предохранительно-сбросного клапана в пределах: 57-175 мбар;
- минимальный расход газа: 0,1 нм3/ч;
- максимальная пропускная способность: 1500 нм3/ч;
- точность срабатывания ПСК/ ПЗК: ±5%, ±10%;
- скорость запирания запорного клапана: < 1 сек.;
- резьбовые отверстия Rp 2" для соединения с системой;
- прямое (линейное) соединение;
- максимальная / минимальная рабочая температура: +60/ -40 °C;
- обязательный контроль выходных параметров и работы ПЗК, ПСК не реже 2 раз в год;
- замена рабочей мембраны, мембраны ПЗК каждые 5 лет, пружин – через 20 лет;
- продолжительность службы регулятора: 40 лет.
Конструкция

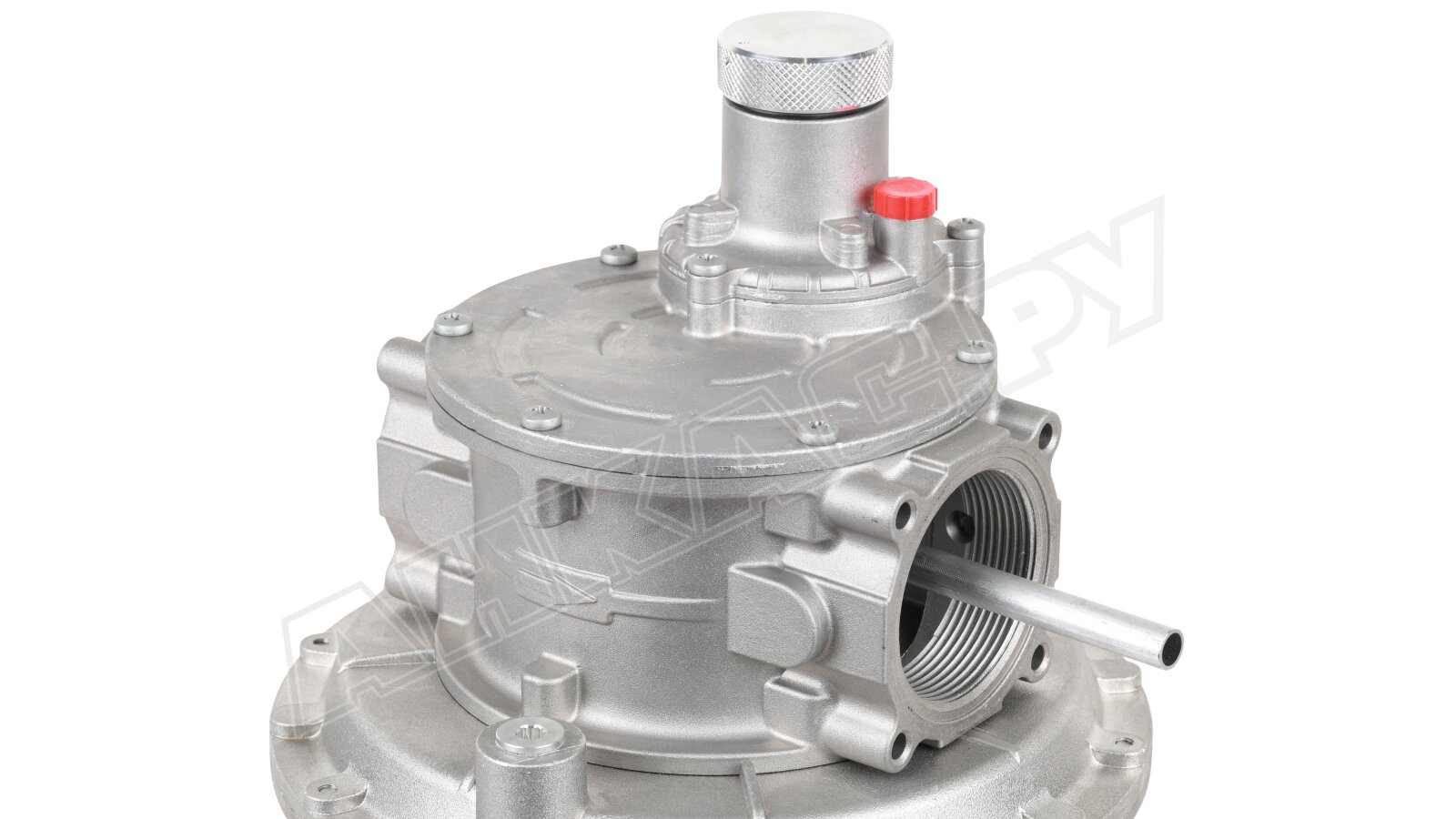

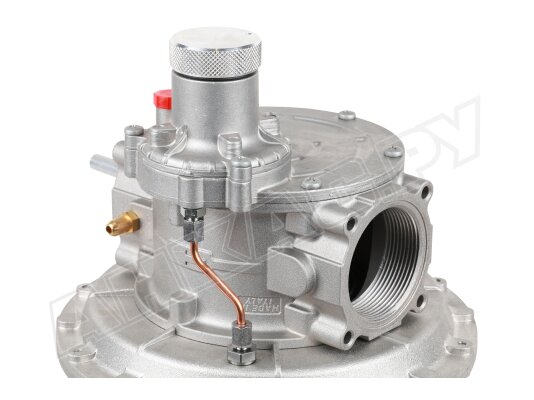

Комбинированный регулятор собран в коррозиестойком алюминиевом корпусе, верхняя и нижняя части которого соединены винтами. Внутри размещены защитные устройства (ПЗК, ПСК), компенсационная, рабочая и предохранительная мембраны, пружины настройки выходного давления и клапанов, винты настройки и другие элементы конструкции. На корпусе смонтирован измерительный штуцер. Опционально можно докупить индикатор закрытого положения ПЗК для подачи сигнала на диспетчерский пульт.
Конструкция произведена из материалов, стойких к составу газов, перепадам температур, высоким нагрузкам: оцинкованной нержавеющей стали, штампованного алюминия, алюминия 11S, латуни ОТ-58, стекловолокна с 30% нейлона. Материал уплотнений – газонепроницаемый NBR-каучук.
Условия эксплуатации
Регулятор давления газа может эксплуатироваться в помещениях и на улице при условии защиты от осадков и обледенения. Требование к месту установки: зона 1 или 2 взрывоопасности по ГОСТ. Недопустимо использование регулятора в условиях окружающей среды, агрессивно воздействующей на материалы конструкции: сталь, алюминий, каучук.
В случае размещения регулятора давления в помещениях с плохой вентиляцией важно предусмотреть вывод газа, выпущенного сбросным клапаном, наружу.
Монтаж
Регулятор может размещаться горизонтально или вертикально с пружиной, направленной вверх (рекомендуется). При размещении регулятора с невертикальной пружиной ресурс его службы сокращается.
Достоинства:
- стабильное выходное давление при изменяющемся давлении в магистрали;
- встроенный ПЗК, запирающий поток при недопустимых значениях давления;
- быстрое срабатывание предохранительно-запорного клапана (< 1 сек.);
- компенсация входного давления;
- оснащение предохранительно-сбросным клапаном;
- возможность уличного размещения;
- использование для большинства климатических зон;
- вариативность монтажа;
- 2-летнее гарантийное обслуживание.
Серия Madas RB
Регуляторы давления газа Madas RB представлены широкой линейкой: с ПСК/ без ПСК, стандартной или усиленной мембраной, индикатором положения ПЗК, встроенным шумоглушителем, фланцевыми и резьбовыми соединениями, различными диапазонами выходного давления, исполнением для биогаза (по запросу).
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
